ZABBIX图标显示概述

在Zabbix中主机监控状态有四种类型：Zabbix(Zabbix agent) SNMP/JMX/IPMI,通过对应图标的颜色，即可直观 判断主机数据采集是否正常。使用Zabbix Agent作为采集协议，有时会出现灰色的情况，对于初学者是一个较为困惑的点，本次主要阐述不同Zabbix版本中对ZBX标识的状态显示。

主被动模式

Zabbix Agent的采集分为二种模式，主动模式(Active checks)和被动模式(Passive checks)。可简单理解为拉取（被动模式），推送（主动模式）,详细介绍可查看之前的二篇文章

Zabbix Agent主动模式配置

Zabbix Agent被动模式配置

默认情况下Zabbix Agent会同时配置主动和被动模式，关联被动监控指标后ZBX图标会显示绿色。如果Zabbix 被动模式连接出现问题，Zabbix图标会变成红色，鼠标停留在图标上面会显示具体的错误信息，可根据此信息进行排错。Zabbix图标显示状态必须关联对应类型的监控指标项，否则图标一直为灰色状态。对于Zabbix 6.2以下版本，ZBX图标显示情况如下。

新版本变化

为了解决以上问题，从Zabbix6.2版本开始，官方增加了主动模式下的心跳检测函数send_heartbeat_msg.详见源码 zabbix\src\zabbix_agent\active.c

static void send_heartbeat_msg(zbx_vector_ptr_t *addrs)
{
 static ZBX_THREAD_LOCAL int last_ret = SUCCEED;
 int    ret, level;
 zbx_socket_t   s;
 struct zbx_json   json;

 zabbix_log(LOG_LEVEL_DEBUG, "In %s()", __func__);

 zbx_json_init(&json, ZBX_JSON_STAT_BUF_LEN);

 zbx_json_addstring(&json, ZBX_PROTO_TAG_REQUEST, ZBX_PROTO_VALUE_ACTIVE_CHECK_HEARTBEAT, ZBX_JSON_TYPE_STRING);
 zbx_json_addstring(&json, ZBX_PROTO_TAG_HOST, CONFIG_HOSTNAME, ZBX_JSON_TYPE_STRING);
 zbx_json_addint64(&json, ZBX_PROTO_TAG_HEARTBEAT_FREQ, CONFIG_HEARTBEAT_FREQUENCY);

 level = SUCCEED != last_ret ? LOG_LEVEL_DEBUG : LOG_LEVEL_WARNING;

 if (SUCCEED == (ret = zbx_connect_to_server(&s, CONFIG_SOURCE_IP, addrs, CONFIG_TIMEOUT, CONFIG_TIMEOUT,
   configured_tls_connect_mode, 0, level)))
 {
  zabbix_log(LOG_LEVEL_DEBUG, "sending [%s]", json.buffer);

  if (SUCCEED == (ret = zbx_tcp_send(&s, json.buffer)))
  {
   (void)zbx_tcp_recv(&s); /* allow Zabbix server or Zabbix proxy to close connection */

   if (last_ret == FAIL)
   {
    zabbix_log(LOG_LEVEL_WARNING, "Successfully sent heartbeat message to [%s]:%d",
      ((zbx_addr_t *)addrs->values[0])->ip,
      ((zbx_addr_t *)addrs->values[0])->port);
   }
  }
 }

 if (SUCCEED != ret)
 {
  zabbix_log(level, "Unable to send heartbeat message to [%s]:%d [%s]",
    ((zbx_addr_t *)addrs->values[0])->ip, ((zbx_addr_t *)addrs->values[0])->port,
    zbx_socket_strerror());
 }

 zbx_tcp_close(&s);
 last_ret = ret;

 zabbix_log(LOG_LEVEL_DEBUG, "Out %s()", __func__);
}

同时在6.2版本的Agent配置文件中增加了一个HeartbeatFrequency配置，用户可自行配置主动模式心跳检测时间，默认为60秒发送一次检测心跳，如果设置为0，则禁用主动模式心跳检测。

### Option: HeartbeatFrequency
#       Frequency of heartbeat messages in seconds.
#       Used for monitoring availability of active checks.
#       0 - heartbeat messages disabled.
#
# Mandatory: no
# Range: 0-3600
# Default: 60
# HeartbeatFrequency=

在Zabbix6.2版本开始，主动和被动二种监控状态都可分显示：

如监控状态异常也会显示对应的错误信息，状态则为绿色和灰色二种：

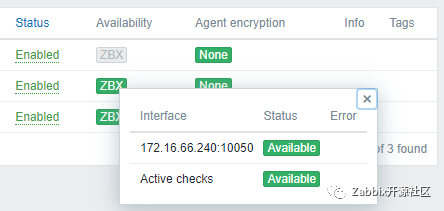

• 如果被动模式正常，主动模式正常，那么Zabbix图标会是绿色：


• 如果被动模式正常，主动模式异常，那么Zabbix图标会是黄色：

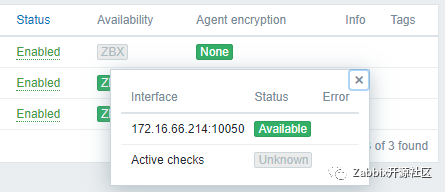

• 如果被动模式正常，主动模式未知，那么Zabbix图标会显示灰色：





  如果你的Zabbix Server为6.2版本而Zabbix Agent 是低于6.2的版本，由于低版本Zabbix Agent无主动模式心跳检测，因此无法获取。主动模式状态会显示为Unknown，Zabbix图标会显示灰色。这就是有些同学最近反应新版本中ZBX图标配置主动模式后图标也为灰色的原因。

结语

Zabbix版本更新较快，新版本会带来很多新特性和功能，在使用新版本之前一定要先查看版本的What's new内容，并查看相关版本的在线文档，避免使用经验来套新系统。对于版本选择，生产环境强烈建议选择LTS版本。

——————————————————————————————————
