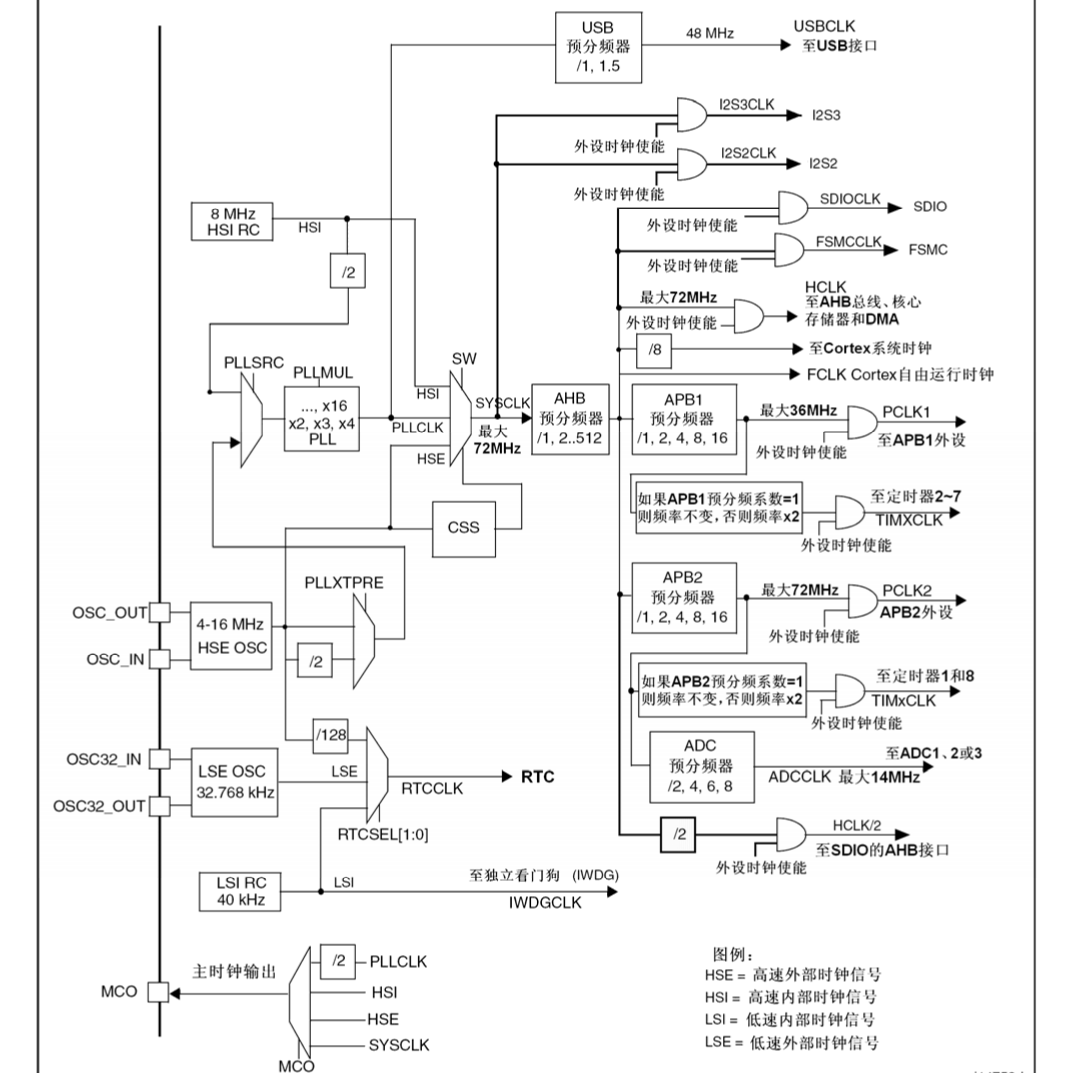

1、时钟树

2、刨析

2.1、系统时钟（不配置默认内部8MHz，如寄存器版点亮LED）

3个时钟来源（HSI、HSE、PLL倍频）

2.1.1、HSI时钟

内部时钟8MHz（不稳定）
2个走向
1、到SW
2、经过2分频到PLLSRC

2.1.2、HSE时钟

外部晶振（4-16MHz）
4个走向
1、到PLLXTPRE
2、2分频到PLLXTPRE
3、到SW
4、128分频到RTCSEL
CSS：时钟监视系统（外部时钟不工作，自动切换内部时钟）

2.1.3、PLL时钟

3个选择PLLXTPRE和PLLSRC（内部2分频，外部，外部2分频）

2.2、RTC和看门狗时钟

2.2.1、RTC时钟来源

1.高速外部HSE128分频
2.低速外部LSE
3.低俗内部LSI

2.2.2、看门狗时钟来源

3.低速内部LSI

2.3内部时钟输出（PA8）

1.系统时钟
2.高速内部
3.高速外部
4.PLL的2分频

3、库函数SystemInit（）分析

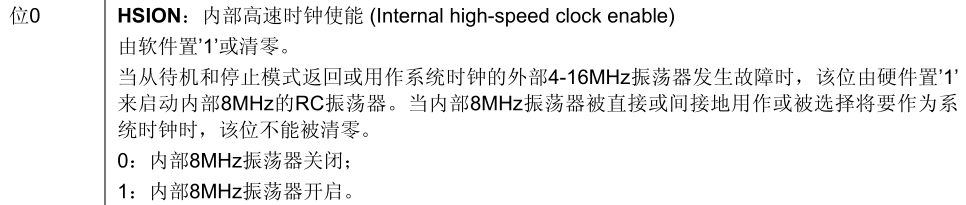

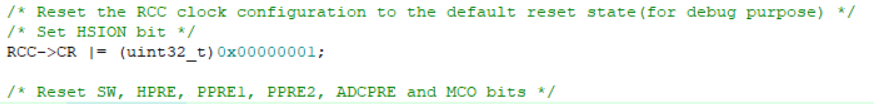

3.1内部8MHz高速脉冲开启

3.1.1 RCC_CR

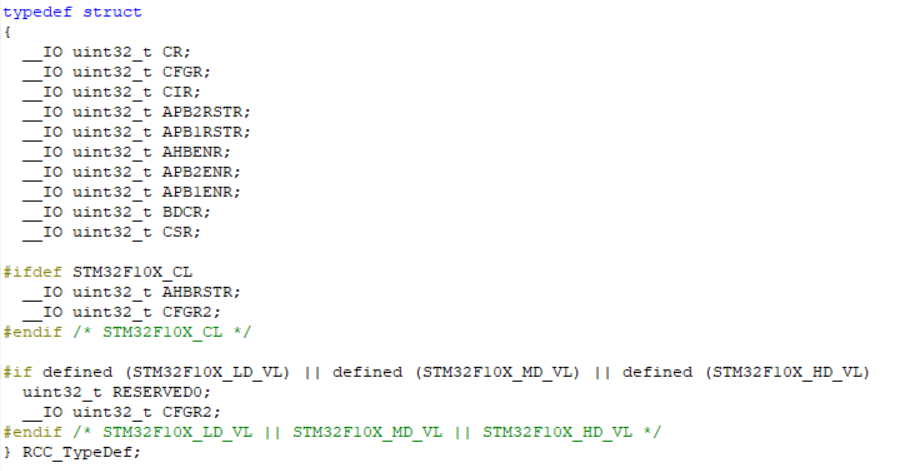

RCC时钟基地址强制转换为TypeDef指针类型

因为结构体成员都是32位（4字节），所以字节从CR一直往下都是4个字节4个字节的分配，符合寄存器的地址
所以可以直接引用改地址内容

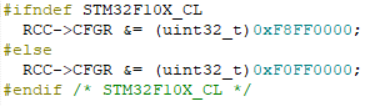

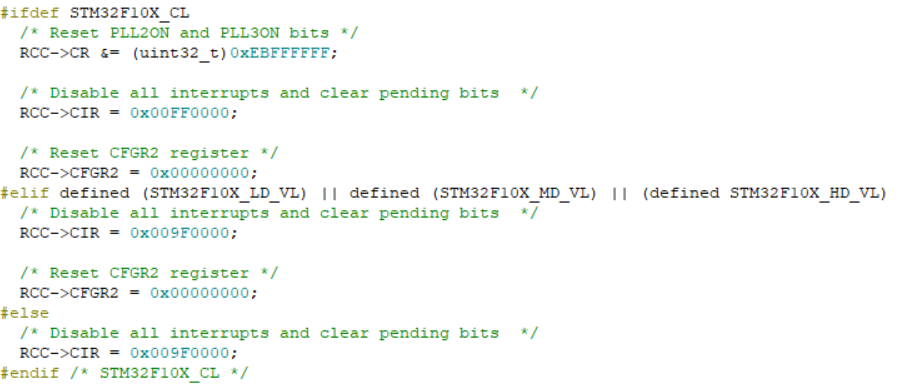

3.2条件编译

因为是HD的，所以不满足CL，跳过编译，编译else后面语句
个人感觉没什么用（&运算F不变，0清0）
因为复位值就是0

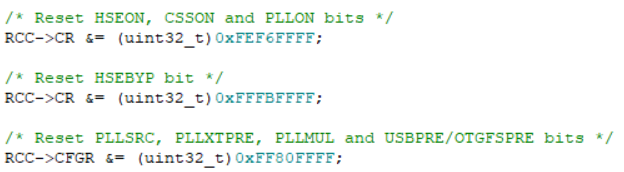

3.3PLL设置

1.CR寄存器16、19、24位清0，HSE振荡器关闭、时钟监测器关闭、PLL关闭
2.CR寄存器18位清0，外部4-16MHz振荡器没有旁路

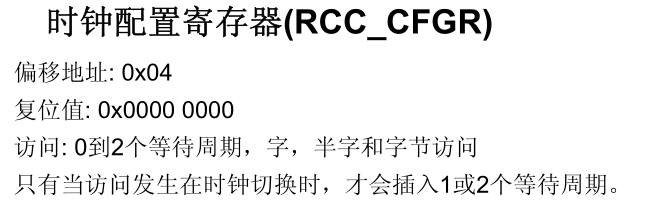

3.CFGR寄存器16、17、18、19、20、21、22位清0，HSI振荡器时钟经2分频后作为PLL输入时钟、

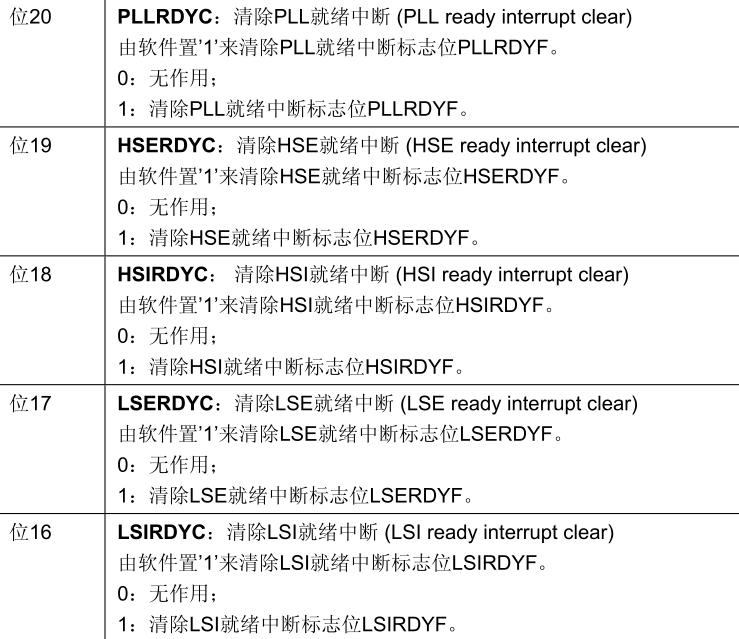

3.4清除中断标志位

因为是HD，所以前面都不会执行，直接执行最后

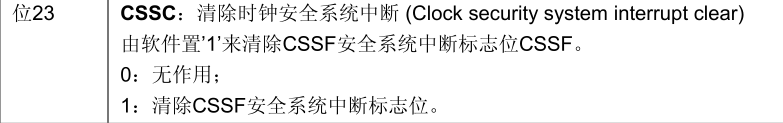

CIR寄存器16、17、18、19、20、23位置1，

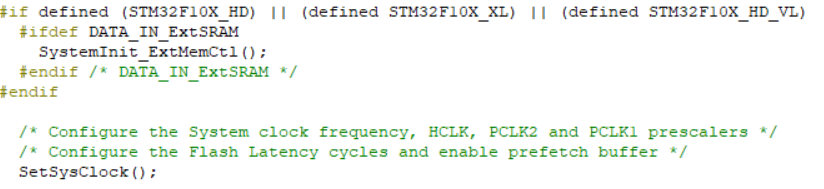

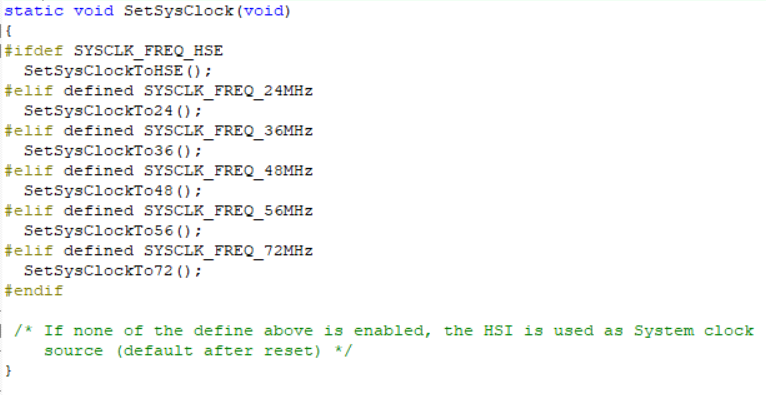

3.5函数SetSysClock（）

条件编译直接进入函数

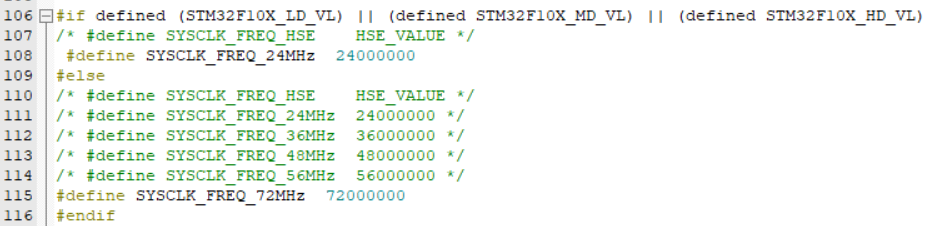

前面定义了72MHz（可以换成想要的时钟，换宏定义）
条件编译直接进入函数72MHz

3.6函数SetSysClockTo72(void)

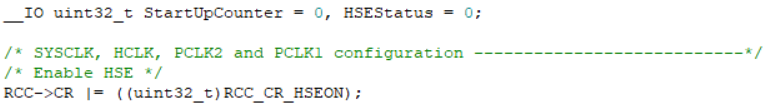

1.定义2个32位的变量，CR寄存器16位置1，HSE振荡器开启。

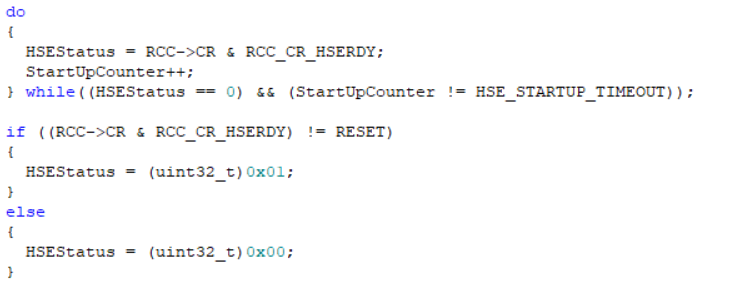

2.等待17位外部3-25MHz时钟就绪 或 到定时时间结束，跳出while
判断外部时钟是否就绪，就绪变量赋1，否则赋0

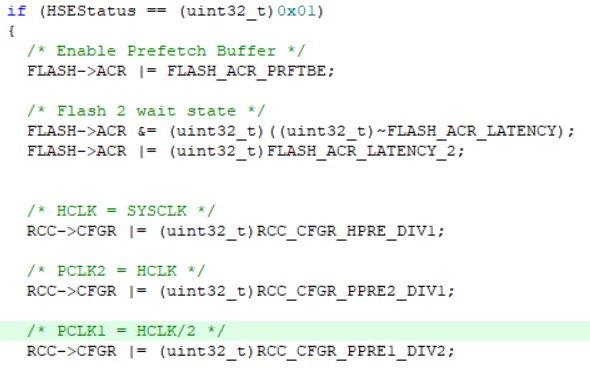

3.判断是否打开就绪

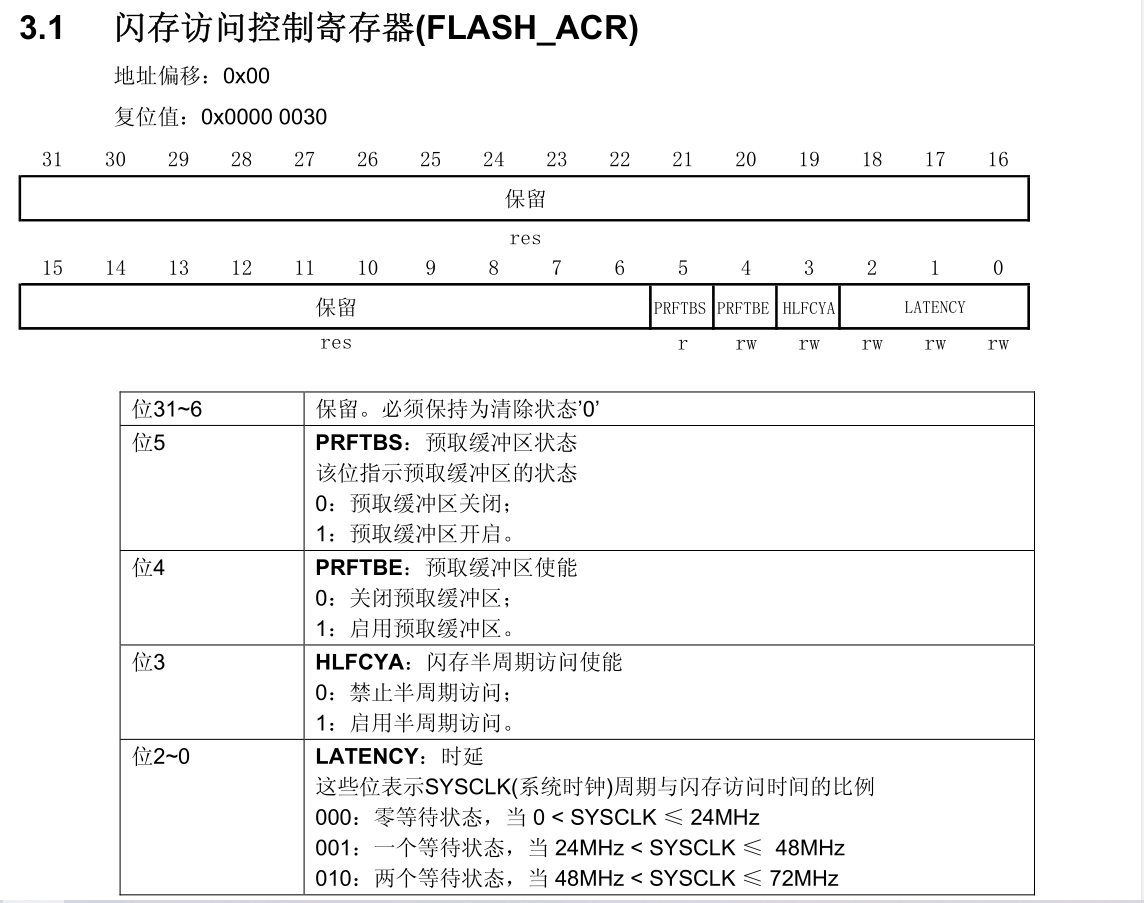

闪存编程手册
1启用预取缓冲区。2清零。3两个等待状态
设置分频系数：HCLK=72，PCLK2=72，PCLK1=36（sysclk系统时钟72）

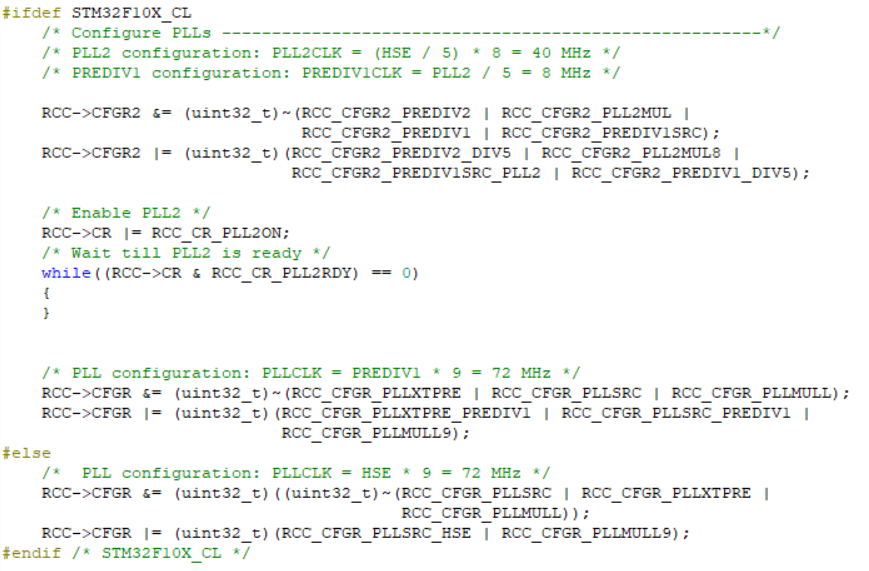

4.条件编译

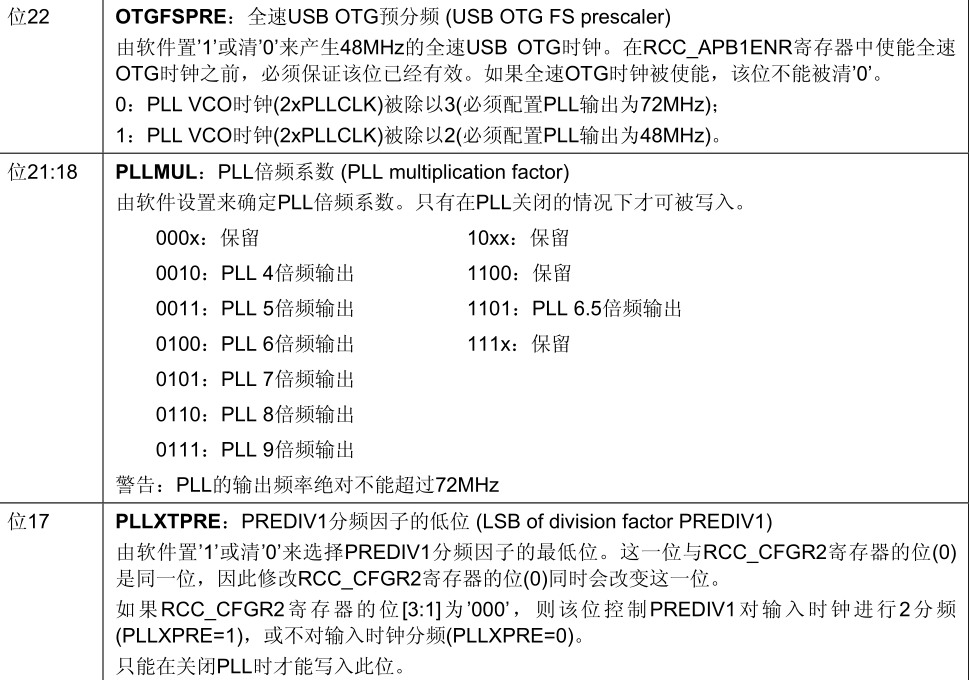

设置PLL 9倍，系统时钟、HCLK、PCLK2 72MHz，PCLK1 36MHz

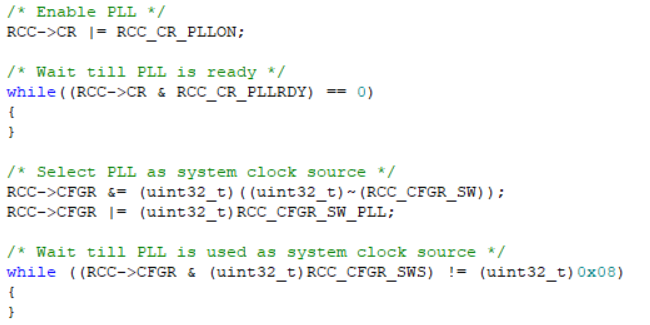

5.使能PLL
等待完成
设置PLL为系统时钟
等待设置完成
