车辆驾驶行程分析

驾驶行程分析业务逻辑

星途车联网项目大数据平台，包含

数据源

数据存储pipeline

实时业务指标统计分析

数据存储分层

数据可视化

我们已经学习了原始数据实时ETL部分，数据存储在hive和hbase中，这部分数据对应hive数仓分层中的ODS层，本章内容围绕驾驶行程主题分析展开。

1 车联网项目数据存储分层设计

ODS层数据来源于车辆上报原始json实时ETL后的数据，DW(DWD)数据存储指标明细数据与维度分析拉宽表数据，来源于车联网业务主题分析结果数据。DM(APP)层来源于DW层转换数据，或ODS层数据通过分析直接得出DM层数据。

l ODS：原始数据层

l DW(DWD)：数据仓库层(数据表明细层，由DW层拆分出来)

• 主题业务结果数据，针对主题业务结果的宽表数据或主题业务结构明细数据

l DM(APP)：数据集市层(可用于可视化指标存储层)

2 车辆驾驶行程定义

1 驾驶行程业务简介

车辆在一定时间内行驶的里程称为行程，车辆行程由载重行程和空车行程构成。

• 例子：隔壁老王周五准备下班时，开始下雨，于是准备开车去接女友到餐馆吃饭，刚刚行驶五分钟，老王的基友老郝打电话给他，老王把车停在安全的地方，接老郝的电话，老郝告诉老王到他们公司附近的咖啡店坐一坐，共商“赚钱大计”(日常互吹)，老王于是继续开车到老郝公司附近的咖啡店，半个小时，又从咖啡馆开车到女朋友的公司，短暂停顿后，开车去餐馆吃饭，去了一个餐馆，发现需要等很久，等了十分钟后，不愿意继续等，他们驾车去另外一个餐馆吃饭，吃完饭，然后开车回家。

u 问题：此例子中，有多少个驾驶行程？

通常认为，行程指用户在一定时间内，连续的、不间断的驾驶车辆进行移动行为。根据停车时间超过15分钟划分行程。

• 原因：行程划分分别按照5min、10min、15min、20min对数据进行行程划分，得到A、B、C、D类数据，通过F检验判断各个数据是否有显著性差异，即比较数据中各个变量的方差是否有显著性差异；通过t检验验证各个变量的均值是否相等。通过F检验和t检验验证发现按照15min划分行程，与其他时间划分的行程数据存在显著性差异，故按照15min来划分行程。
• 时间上，对行程划分时间的选择，是通过统计概率进行计算出来

n T检验与F检验：

u T检验：

爱尔兰都柏林有一家健力士公司，该公司员工 威廉·希利·戈斯特 提出了t检验以降低啤酒质量监控成本，但健力士公司为保护公司利益，不允许员工发布此类文章。戈斯特并没有放弃对t检验的研究，并以”The Student”为笔名，发表关于t检验的文章，所以t检验又称为“学生t检验”

l t检验在啤酒厂的应用，啤酒的主要原料是大麦，如要提高啤酒产量，必须提高大麦的亩产量，下图中左边的麦田是用传统工艺（每珠大麦100粒穗子），右边的麦田使用改良工艺(5珠大麦，平均每珠120粒穗子)，直观看，产量提示20%。

• 戈斯特提出一个假设检验

u 假设：改良工艺没有提高产量

u 检验：在此假设下，x = 120发生的概率

l T检验是为了检验根据样本判断是否满足假设条件的统计学方法之一

u F检验

主要包含方差齐性检验（F-test of equality of variances）、方差分析（Analysis of Variance, ANOVA）、线性回归方程整体的显著性检验。

l F检验对于数据的正态性非常敏感，因此在检验方差齐性的时候，Levene检验, Bartlett检验或者Brown–Forsythe检验的稳健性都要优于F检验，若两个母体有相同的方差（方差齐性），那么可以采用F检验，但是该检验会呈现极端的非稳健性和非常态性， 可以用t检验、巴特勒特检验等取代。

u 讲义关联资料\统计概率中的T检验和F检验.md

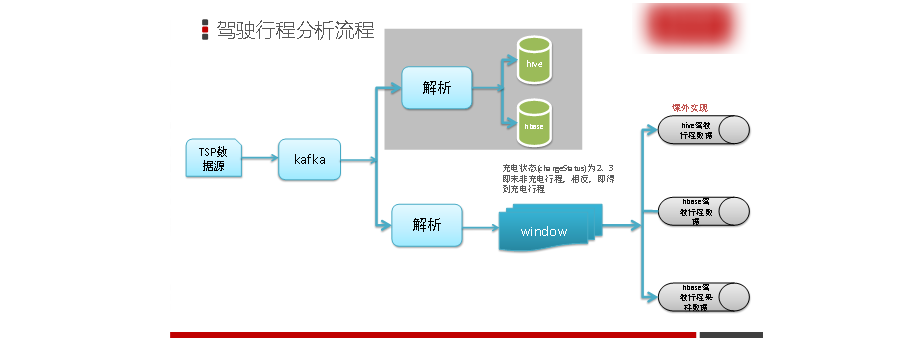

2 驾驶行程分析流程

原始数据->kafka->flink实时处理(etl、业务逻辑解析)->驾驶行程与驾驶行程采样数据入库

关联性业务：充电驾驶行程分析

3 驾驶行程分析业务价值

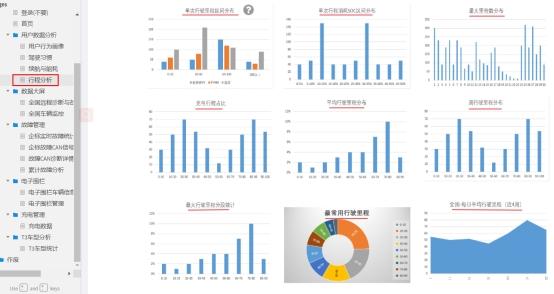

单次行驶里程区间分布、单次行程消耗soc区间分布、最大里程分布、充电行程占比、平均行驶里程分布、周行驶里程分布、最大行驶里程分段统计、常用行驶里程、全国-每日平均行驶里程(近4周)、全国-单车日均行驶里程分布(近一年)、各车系单次最大行驶里程分布、不同里程范围内车辆占比情况

2. 驾驶行程分析任务设置

2.1 驾驶行程分析任务基类和主类设置

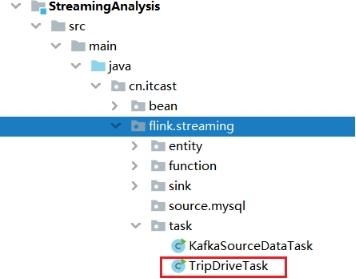

创建驾驶行程划分任务：TripDriveTask

继承自***BaseTask***基类

/**
 * 驾驶行程业务开发
 * 1）消费kafka数据过滤出来驾驶行程采样数据，实时的写入到hbase表中
 * 2）消费kafka数据过滤出来驾驶行程数据，实时的写入到hbase表中
 */
public class TripDriveTask extends BaseTask {
}

创建flink流式任务环境

/**
 * 驾驶行程业务开发
 * 1）消费kafka数据过滤出来驾驶行程采样数据，实时的写入到hbase表中
 * 2）消费kafka数据过滤出来驾驶行程数据，实时的写入到hbase表中
 */
public class TripDriveTask extends BaseTask {
    public static void main(String[] args) {
        //TODO 1）初始化flink流式处理的开发环境
        StreamExecutionEnvironment env = getEnv(TripDriveTask.class.getSimpleName());
​
        try {
            env.execute("TripDriveTask");
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

l kafka数据源设置

/**
 * 驾驶行程业务开发
 * 1）消费kafka数据过滤出来驾驶行程采样数据，实时的写入到hbase表中
 * 2）消费kafka数据过滤出来驾驶行程数据，实时的写入到hbase表中
 */
public class TripDriveTask extends BaseTask {
    public static void main(String[] args) throws Exception {
        //TODO 1）初始化flink流式处理的开发环境
        StreamExecutionEnvironment env = getEnv(TripDriveTask.class.getSimpleName());
​
        //TODO 6）将kafka消费者对象添加到环境中
        DataStream<String> dataStreamSource = createKafkaStream(SimpleStringSchema.class);
​
        try {
            env.execute("TripDriveTask");
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

数据预处理

n json数据解析、转换

• 过滤解析成功的数据
• 过滤驾驶行程数据

u 充电状态为行车充电(chargeStatus=2)、未充电(=3)的数据为驾驶行程数据

u 否则充电状态为停车充电(=1)、充电完成(=4)则为驾驶充电行程数据

/**
 * 驾驶行程业务开发
 * 1）消费kafka数据过滤出来驾驶行程采样数据，实时的写入到hbase表中
 * 2）消费kafka数据过滤出来驾驶行程数据，实时的写入到hbase表中
 */
public class TripDriveTask extends BaseTask {
    public static void main(String[] args) throws Exception {
        //TODO 1）初始化flink流式处理的开发环境
        StreamExecutionEnvironment env = getEnv(TripDriveTask.class.getSimpleName());
​
        //TODO 6）将kafka消费者对象添加到环境中
        DataStream<String> dataStreamSource = createKafkaStream(SimpleStringSchema.class);
​
        //TODO 7）将消费出来的数据进行json解析成javaBean对象
        SingleOutputStreamOperator<ItcastDataObj> itcastJsonStream = dataStreamSource.map(JsonParseUtil::parseJsonToObject)
                //过滤出来驾驶行程数据
                .filter(itcastDataObj -> 2 == itcastDataObj.getChargeStatus() || 3 == itcastDataObj.getChargeStatus());
​
        try {
            env.execute("TripDriveTask");
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

创建行程划分Window(第四节实现)

• 添加行程划分水位线
• 根据vin进行分组
• 指定Window为SessionWindow

驾驶行程采样分析与入库(第四节实现)

驾驶行程划分与入库(第五节实现)
