简介

思维导图是一种常见的表达发散性思维的有效工具，市面上有非常多的工具可以用来画思维导图，有免费的也有收费的，此外也有一些可以用来帮助快速实现的JavaScript类库，如：jsMind、KityMinder。

本文会完整的介绍如何从头实现一个简易的思维导图，最终成果预览：https://wanglin2.github.io/mind-map/。

技术选型

这种图形类的绘制一般有两种选择：svg和canvas，因为思维导图主要是节点与线的连接，使用与html比较接近的svg比较容易操作，svg的类库在试用了svgjs和snap后，有些需求在snap里没有找到对应的方法，所以笔者最终选择了svgjs。

为了能跨框架使用，所以思维导图的主体部分作为一个单独的npm包来开发及发布，通过类的方式来组织代码，示例页面的开发使用的是vue2.x全家桶。

整体思路

笔者最初的思路是先写一个渲染器，根据输入的思维导图数据，渲染成svg节点，计算好各个节点的位置，然后显示到画布，最后给节点连上线即可，接下来对思维导图的操作都只需要维护这份数据，数据变化了就清空画布，然后重新渲染，这种数据驱动的思想很简单，在最初的开发中也没有任何问题，一切都很顺利，因为模拟数据就写了四五个节点，然而后来当我把节点数量增加到几十个的时候，发现凉了，太卡了，点击节点激活或者展开收缩节点的时候一秒左右才有反应，就算只是个demo也无法让人接受。

卡的原因一方面是因为计算节点位置，每种布局结构最少都需要三次遍历节点树，加上一些计算逻辑，会比较耗时，另一方面是因为渲染节点内容，因为一个思维导图节点除了文本，还要支持图片、图标、标签等信息、svg不像html会自动按流式布局来帮你排版，所以每种信息节点都需要手动计算它们的位置，所以也是很耗时的一个操作，并且因为svg元素也算是dom节点，所以数量多了又要频繁操作，当然就卡了。

卡顿的原因找到了，怎么解决呢？一种方法是不用svg，改用canvas，但是笔者发现该问题的时候已经写了较多代码，而且就算用canvas树的遍历也无法避免，所以笔者最后采用的方法的是不再每次都完全重新渲染，而是按需进行渲染，比如点击节点激活该节点的时候，不需要重新渲染其他节点，只需要重新渲染被点击的节点就可以了，又比如某个节点收缩或展开时，其他节点只是位置需要变化，节点内容并不需要重新渲染，所以只需要重新计算其他节点的位置并把它们移动过去即可，这样额外的好处是还可以让它们通过动画的方式移动过去，其他相关的操作也是如此，尽量只更新必要的节点和进行必要的操作，改造完后虽然还是会存在一定卡顿的现象，但是相比之前已经好了很多。

数据结构

思维导图可以看成就是一棵树，我把它称作渲染树，所以基本的结构就是树的结构，每个节点保存节点本身的信息再加上子节点的信息，具体来说，大概需要包含节点的各种内容（文本、图片、图标等固定格式）、节点展开状态、子节点等等，此外还要包括该节点的私有样式，用来覆盖主题的默认样式，这样可以对每个节点进行个性化：

{
  "data": {
    "text": "根节点",
    "expand": true,
    "color": "#fff",
    // ...
    "children": []
  }

详细结构可参考：节点结构。

仅有这棵渲染树是不够的，我们需要再定义一个节点类，当遍历渲染树的时候，每个数据节点都会创建一个节点实例，用来保存该节点的状态，以及执行渲染、计算宽高、绑定事件等等相关操作：

// 节点类
class Node {
  constructor(opt = {}) {
    this.nodeData = opt.data// 节点真实数据，就是上述说的渲染树的节点
    this.isRoot =  opt.isRoot// 是否是根节点
    this.layerIndex = opt.layerIndex// 节点层级
    this.width = 0// 节点宽
    this.height = 0// 节点高
    this.left = opt.left || 0// left
    this.top = opt.top || 0// top
    this.parent = opt.parent || null// 父节点
    this.children = []// 子节点
    // ...
  }

  // ...
}

因为一个节点可能包含文本、图片等多种信息，所以我们使用一个g元素来作为节点容器，文本就创建一个text节点，需要边框的话就再创建一个rect节点，节点的最终大小就是文本节点的大小再加上内边距，比如我们要渲染一个带边框的只有文本的节点：

import {
    G,
    Rect,
    Text
} from '@svgdotjs/svg.js'
class Node {
  constructor(opt = {}) {
    // ...
    this.group = new G()// 节点容器
    this.getSize()
    this.render()
  }
  // 计算节点宽高
  getSize() {
    let textData = this.createTextNode()
    this.width = textData.width + 20// 左右内边距各10
    this.height = textData.height + 10// 上下内边距各5
  }
  // 创建文本节点
  createTextNode() {
    let node = new Text().text(this.nodeData.data.text)
    let { width, height } = node.bbox()// 获取文本节点的宽高
    return {
      node,
      width,
      height
    }
  }
  // 渲染节点
  render() {
    let textData = this.createTextNode()
    textData.node.x(10).y(5)// 文字节点相对于容器偏移内边距的大小
    // 创建一个矩形来作为边框
    this.group.rect(this.width, this.height).x(0).y(0)
    // 文本节点添加到节点容器里
    this.group.add(textData.node)
    // 在画布上定位该节点
    this.group.translate(this.left, this.top)
    // 容器添加到画布上
    this.draw.add(this.group)
  }
}

如果还需要渲染图片的话，就需要再创建一个image节点，那么节点的总高度就需要再加上图片的高，节点的总宽就是图片和文字中较宽的那个大小，文字节点的位置计算也需要根据节点的总宽度及文字节点的宽度来计算，需要再渲染其他类型的信息也是一样，总之，所有节点的位置都需要自行计算，还是有点繁琐的。

节点类完整代码请看：Node.js。

逻辑结构图

思维导图有多种结构，我们先看最基础的【逻辑结构图】如何进行布局计算，其他的几种会在下一篇里进行介绍。

逻辑结构图如上图所示，子节点在父节点的右侧，然后父节点相对于子节点总体来说是垂直居中的。

节点定位

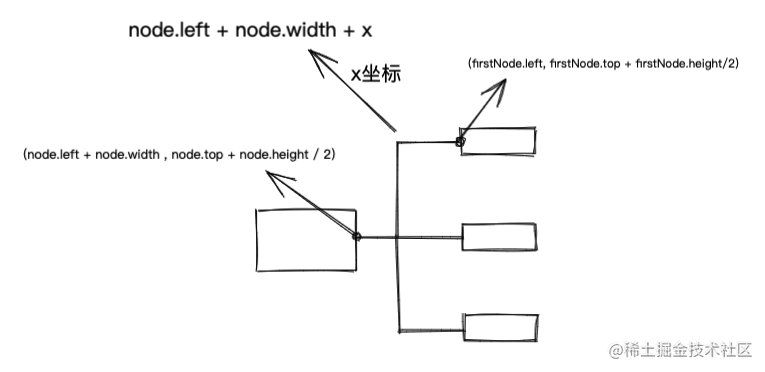

这个思路源于笔者在网上看到的，首先根节点我们把它定位到画布中间的位置，然后遍历子节点，那么子节点的left就是根节点的left+根节点的width+它们之间的间距marginX，如下图所示：

然后再遍历每个子节点的子节点（其实就是递归遍历）以同样的方式进行计算left，这样一次遍历完成后所有节点的left值就计算好了。

class Render {
  // 第一次遍历渲染树
  walk(this.renderer.renderTree, null, (cur, parent, isRoot, layerIndex) => {
    // 先序遍历
    // 创建节点实例
    let newNode = new Node({
      data: cur,// 节点数据
      layerIndex// 层级
    })
    // 节点实例关联到节点数据上
    cur._node = newNode
    // 根节点
    if (isRoot) {
      this.root = newNode
      // 定位在画布中心位置
      newNode.left = (this.mindMap.width - node.width) / 2
      newNode.top = (this.mindMap.height - node.height) / 2
    } else {// 非根节点
      // 互相收集
      newNode.parent = parent._node
      parent._node.addChildren(newNode)
      // 定位到父节点右侧
      newNode.left = parent._node.left + parent._node.width + marginX
    }
  }, null, true, 0)
}

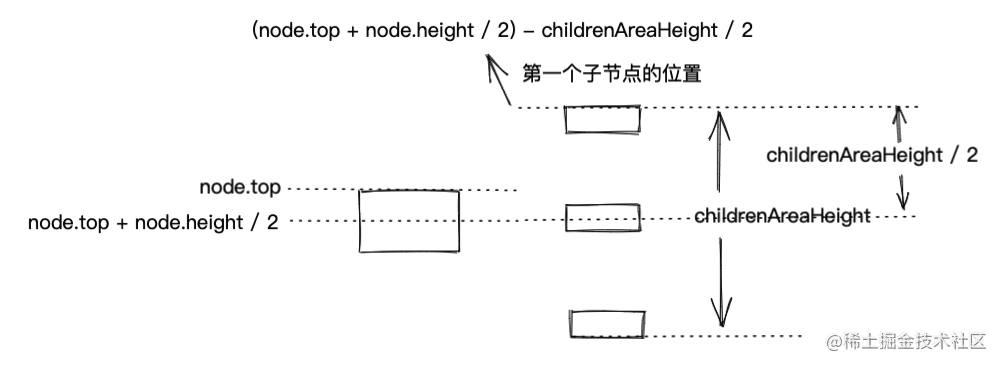

接下来是top，首先最开始也只有根节点的top是确定的，那么子节点怎么根据父节点的top进行定位呢？上面说过每个节点是相对于其所有子节点居中显示的，那么如果我们知道所有子节点的总高度，那么第一个子节点的top也就确定了：

firstChildNode.top = (node.top + node.height / 2) - childrenAreaHeight / 2

如图所示：

第一个子节点的top确定了，其他节点只要在前一个节点的top上累加即可。

那么怎么计算childrenAreaHeight呢？首先第一次遍历到一个节点时，我们会给它创建一个Node实例，然后触发计算该节点的大小，所以只有当所有子节点都遍历完回来后我们才能计算总高度，那么显然可以在后序遍历的时候来计算，但是要计算节点的top只能在下一次遍历渲染树时，为什么不在计算完一个节点的childrenAreaHeight后立即就计算其子节点的top呢？原因很简单，当前节点的top都还没确定，怎么确定其子节点的位置呢？

// 第一次遍历
walk(this.renderer.renderTree, null, (cur, parent, isRoot, layerIndex) => {
  // 先序遍历
  // ...
}, (cur, parent, isRoot, layerIndex) => {
  // 后序遍历
  // 计算该节点所有子节点所占高度之和，包括节点之间的margin、节点整体前后的间距
  let len = cur._node.children
  cur._node.childrenAreaHeight = cur._node.children.reduce((h, node) => {
    return h + node.height
  }, 0) + (len + 1) * marginY
}, true, 0)

总结一下，在第一轮遍历渲染树时，我们在先序遍历时创建Node实例，然后计算节点的left，在后序遍历时计算每个节点的所有子节点的所占的总高度。

接下来开启第二轮遍历，这轮遍历可以计算所有节点的top，因为此时节点树已经创建成功了，所以可以不用再遍历渲染树，直接遍历节点树：

// 第二次遍历
walk(this.root, null, (node, parent, isRoot, layerIndex) => {
  if (node.children && node.children.length > 0) {
    // 第一个子节点的top值 = 该节点中心的top值 - 子节点的高度之和的一半
    let top = node.top + node.height / 2 - node.childrenAreaHeight / 2
    let totalTop = top + marginY// node.childrenAreaHeight是包括子节点整体前后的间距的
    node.children.forEach((cur) => {
      cur.top = totalTop
      totalTop += cur.height + marginY// 在上一个节点的top基础上加上间距marginY和该节点的height
    })
  }
}, null, true)

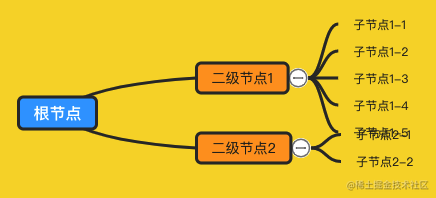

事情到这里并没有结束，请看下图：

可以看到对于每个节点来说，位置都是正确的，但是，整体来看就不对了，因为发生了重叠，原因很简单，因为【二级节点1】的子节点太多了，子节点占的总高度已经超出了该节点自身的高，因为【二级节点】的定位是依据【二级节点】的总高度来计算的，并没有考虑到其子节点，解决方法也很简单，再来一轮遍历，当发现某个节点的子节点所占总高度大于其自身的高度时，就让该节点前后的节点都往外挪一挪，比如上图，假设子节点所占的高度比节点自身的高度多出了100px，那我们就让【二级节点2】向下移动50px，如果它上面还有节点的话也让它向上移动50px，需要注意的是，这个调整的过程需要一直往父节点上冒泡，比如：

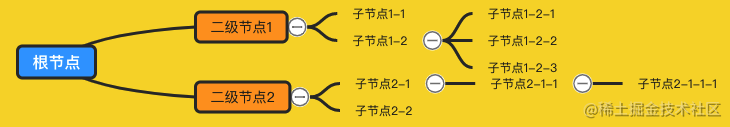

【子节点1-2】的子元素总高度明显大于其自身，所以【子节点1-1】需要往上移动，这样显然还不够，假设上面还有【二级节点0】的子节点，那么它们可能也要发生重叠了，而且下方的【子节点2-1-1】和【子节点1-2-3】显然挨的太近了，所以【子节点1-1】自己的兄弟节点调整完后，父节点【二级节点1】的兄弟节点也需要同样进行调整，上面的往上移，下面的往下移，一直到根节点为止：

// 第三次遍历
walk(this.root, null, (node, parent, isRoot, layerIndex) => {
  // 判断子节点所占的高度之和((除去子节点整体前后的margin))是否大于该节点自身
  let difference = node.childrenAreaHeight - marginY * 2 - node.height
  // 大于则前后的兄弟节点需要调整位置
  if (difference > 0) {
    this.updateBrothers(node, difference / 2)
  }
}, null, true)

updateBrothers用来向上递归移动兄弟节点：

updateBrothers(node, addHeight) {
  if (node.parent) {
    let childrenList = node.parent.children
    // 找到自己处于第几个节点
    let index = childrenList.findIndex((item) => {
      return item === node
    })
    childrenList.forEach((item, _index) => {
      if (item === node) {
        return
      }
      let _offset = 0
      // 上面的节点往上移
      if (_index < index) {
        _offset = -addHeight
      } else if (_index > index) { // 下面的节点往下移
        _offset = addHeight
      }
      // 移动节点
      item.top += _offset
      // 节点自身移动了，还需要同步移动其所有下级节点
      if (item.children && item.children.length) {
        this.updateChildren(item.children, 'top', _offset)
      }
    })
    // 向上遍历，移动父节点的兄弟节点
    this.updateBrothers(node.parent, addHeight)
  }
}

// 更新节点的所有子节点的位置
updateChildren(children, prop, offset) {
  children.forEach((item) => {
    item[prop] += offset
    if (item.children && item.children.length) {
      this.updateChildren(item.children, prop, offset)
    }
  })
}

到此【逻辑结构图】的整个布局计算就完成了，当然，有一个小小小的问题：

就是严格来说，某个节点可能不再相对于其所有子节点居中了，而是相对于所有子孙节点居中，其实这样问题也不大，实在有强迫症的话，可以自行思考一下如何优化（然后偷偷告诉笔者），这部分完整代码请移步LogicalStructure.js。

节点连线

节点定位好了，接下来就要进行连线，把节点和其所有子节点连接起来，连线风格有很多，可以使用直线，也可以使用曲线，直线的话很简单，因为所有节点的left、top、width、height都已经知道了，所以连接线的转折点坐标都可以轻松计算出来：

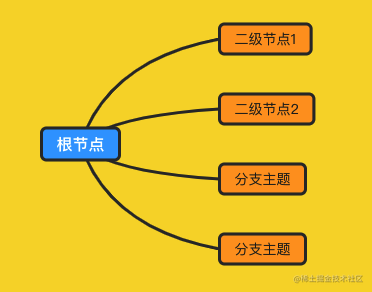

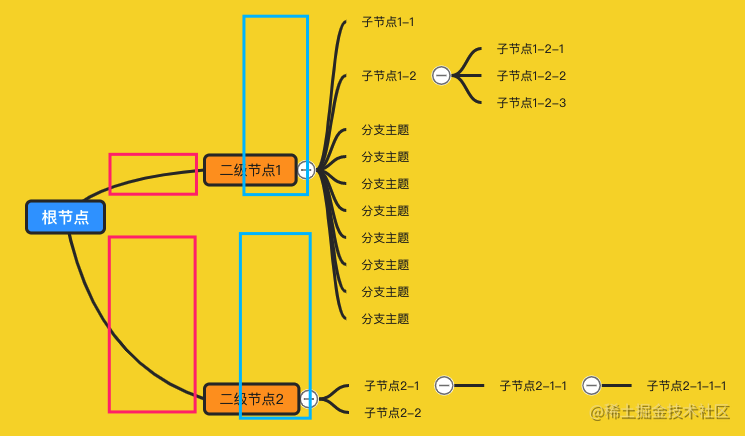

我们重点看一下曲线连接，如之前的图片所示，根节点的连线和其他节点的线是不一样的，根节点到其子节点的如下所示：

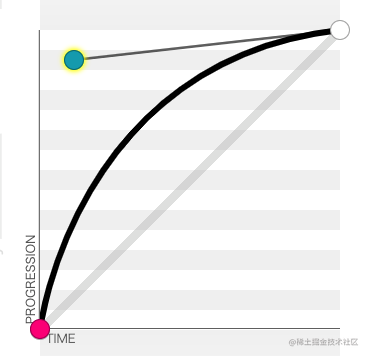

这种简单的曲线可以使用二次贝塞尔曲线，起点坐标为根节点的中间点：

let x1 = root.left + root.width / 2
let y1 = root.top + root.height / 2

终点坐标为各个子节点的左侧中间：

let x2 = node.left
let y2 = node.top + node.height / 2

那么只要确定一个控制点即可，具体这个点可以自己调节，找一个看的顺眼的位置即可，笔者最终选择的是：

let cx = x1 + (x2 - x1) * 0.2
let cy = y1 + (y2 - y1) * 0.8）

再看下级节点的连线：

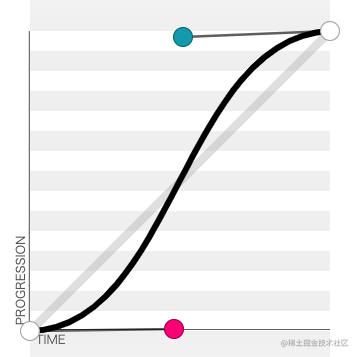

可以看到有两段弯曲，所以需要使用三次贝塞尔曲线，也是一样，自己选择两个合适的控制点位置，笔者的选择如下图，两个控制点的x处于起点和终点的中间：

  let cx1 = x1 + (x2 - x1) / 2
  let cy1 = y1
  let cx2 = cx1
  let cy2 = y2

接下来给Node类加个渲染连线的方法即可：

class Node {
  // 渲染节点到其子节点的连线
  renderLine() {
    let { layerIndex, isRoot, top, left, width, height } = this
    this.children.forEach((item, index) => {
      // 根节点的连线起点在节点中间，其他都在右侧
      let x1 = layerIndex === 0 ? left + width / 2 : left + width
      let y1 = top + height / 2
      let x2 = item.left
      let y2 = item.top + item.height / 2
      let path = ''
      if (isRoot) {
        path = quadraticCurvePath(x1, y1, x2, y2)
      } else {
        path = cubicBezierPath(x1, y1, x2, y2)
      }
      // 绘制svg路径到画布
      this.draw.path().plot(path)
    })
  }
}

// 根节点到其子节点的连线
const quadraticCurvePath = (x1, y1, x2, y2) => {
  // 二次贝塞尔曲线的控制点
  let cx = x1 + (x2 - x1) * 0.2
  let cy = y1 + (y2 - y1) * 0.8
  return `M ${x1},${y1} Q ${cx},${cy} ${x2},${y2}`
}

// 其他节点到其子节点的连线
const cubicBezierPath = (x1, y1, x2, y2) => {
  // 三次贝塞尔曲线的两个控制点
  let cx1 = x1 + (x2 - x1) / 2
  let cy1 = y1
  let cx2 = cx1
  let cy2 = y2
  return `M ${x1},${y1} C ${cx1},${cy1} ${cx2},${cy2} ${x2},${y2}`
}

节点激活

点击某个节点就相对于把它激活，为了能有点反馈，所以需要给它加一点激活的样式，通常都是给它加个边框，但是笔者不满足于此，笔者认为节点所有的样式，激活时都可以改变，这样可以更好的与主题融合，也就是节点的所有样式都有两种状态，普通状态和激活状态，缺点是激活和取消激活时的操作多了，会带来一点卡顿。

实现上可以监听节点的单击事件，然后设置节点的激活标志，因为同时是可以存在多个激活节点的，所以用一个数组来保存所有的激活节点。

class Node {
  bindEvent() {
    this.group.on('click', (e) => {
      e.stopPropagation()
      // 已经是激活状态就直接返回
      if (this.nodeData.data.isActive) {
        return
      }
      // 清除当前已经激活节点的激活状态
      this.renderer.clearActive()
      // 执行激活 点击节点的激活状态 的命令
      this.mindMap.execCommand('SET_NODE_ACTIVE', this, true)
      // 添加到激活列表里
      this.renderer.addActiveNode(this)
    })
  }
}

SET_NODE_ACTIVE命令会重新渲染该节点，所以我们只要在渲染节点的逻辑里判断节点的激活状态来应用不同的样式即可，具体在后序的样式与主题小节里细说。

文字编辑

文字编辑比较简单，监听节点容器的双击事件，然后获取文字节点的宽高和位置，最后再盖一个同样大小的编辑层在上面即可，编辑完监听回车键，隐藏编辑层，修改节点数据然后重新渲染该节点，如果节点大小变化了就更新其他节点的位置。

class Node {
  // 绑定事件
  bindEvent() {
    this.group.on('dblclick', (e) => {
      e.stopPropagation()
      this.showEditTextBox()
    })
  }

  // 显示文本编辑层
  showEditTextBox() {
    // 获取text节点的位置和尺寸信息
    let rect = this._textData.node.node.getBoundingClientRect()
    // 文本编辑层节点没有创建过就创建一个
    if (!this.textEditNode) {
      this.textEditNode = document.createElement('div')
      this.textEditNode.style.cssText = `
		position:fixed;
        box-sizing: border-box;
        background-color:#fff;
        box-shadow: 0 0 20px rgba(0,0,0,.5);
        padding: 3px 5px;
        margin-left: -5px;
        margin-top: -3px;
        outline: none;`
      // 开启编辑模式
      this.textEditNode.setAttribute('contenteditable', true)
      document.body.appendChild(this.textEditNode)
    }
    // 把文字的换行符替换成换行元素
    this.textEditNode.innerHTML = this.nodeData.data.text.split(/\n/img).join('<br>')
    // 定位和显示文本编辑框
    this.textEditNode.style.minWidth = rect.width + 10 + 'px'
    this.textEditNode.style.minHeight = rect.height + 6 + 'px'
    this.textEditNode.style.left = rect.left + 'px'
    this.textEditNode.style.top = rect.top + 'px'
    this.textEditNode.style.display = 'block'
  }
}

有个小细节，就是当节点支持个性化的时候，需要把节点文字的样式，比如font-size、line-height之类样式也设置到这个编辑节点上，这样可以尽量保持一致性，虽然是个盖上去的层，但是并不会让人感觉很突兀。

class Node {
  // 注册快捷键
  registerCommand() {
    // 注册回车快捷键
    this.mindMap.keyCommand.addShortcut('Enter', () => {
      this.hideEditTextBox()
    })
  }

  // 关闭文本编辑框
  hideEditTextBox() {
    // 遍历当前激活的节点列表，修改它们的文字信息
    this.renderer.activeNodeList.forEach((node) => {
      // 这个方法会去掉html字符串里的标签及把br标签替换成\n
      let str = getStrWithBrFromHtml(this.textEditNode.innerHTML)
      // 执行 设置节点文本 的命令
      this.mindMap.execCommand('SET_NODE_TEXT', this, str)
      // 更新其他节点
      this.mindMap.render()
    })
    // 隐藏文本编辑层
    this.textEditNode.style.display = 'none'
    this.textEditNode.innerHTML = ''
  }
}

上面涉及到了其他两个概念，一个是注册快捷键，另一个是执行命令，这两个话题后面的小节里会进行介绍，节点编辑类完整代码：TextEdit.js.

展开与收起

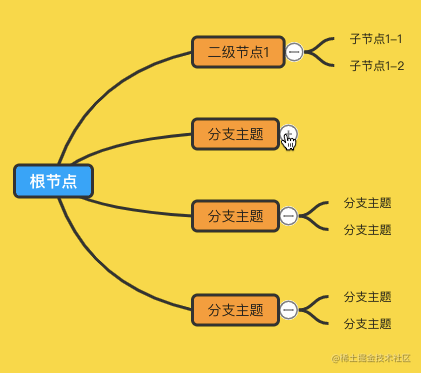

有时候节点太多了，我们不需要全部都显示，那么可以通过展开和收起来只显示需要的节点，首先需要给有子节点的节点渲染一个展开收起按钮，然后绑定点击事件，切换节点的展开和收缩状态：

class Node {
  renderExpandBtn() {
    // 没有子节点或是根节点直接返回
    if (!this.nodeData.children || this.nodeData.children.length <= 0 || this.isRoot) {
      return
    }
    // 按钮容器
    this._expandBtn = new G()
    let iconSvg
    // 根据节点的展开状态来判断渲染哪个图标，oepn与close都是svg字符串
    if (this.nodeData.data.expand === false) {
      iconSvg = btnsSvg.open
    } else {
      iconSvg = btnsSvg.close
    }
    let node = SVG(iconSvg).size(this.expandBtnSize, this.expandBtnSize)
    // 因为图标都是路径path元素，鼠标很难点击到，所以渲染一个透明的圆来响应鼠标事件
    let fillNode = new Circle().size(this.expandBtnSize)
    // 添加到容器里
    this._expandBtn.add(fillNode).add(node)
    // 绑定点击事件
    this._expandBtn.on('click', (e) => {
      e.stopPropagation()
      // 执行展开收缩的命令
      this.mindMap.execCommand('SET_NODE_EXPAND', this, !this.nodeData.data.expand)
    })
    // 设置按钮的显示位置，显示到节点的右侧垂直居中的位置
    this._expandBtn.translate(width, height / 2)
    // 添加到节点的容器里
    this.group.add(this._expandBtn)
  }
}

SET_NODE_EXPAND命令会设置节点的展开收起状态，并渲染或删除其所有子孙节点，达到展开或收起的效果，并且还需要重新计算和移动其他所有节点的位置，此外遍历树计算位置的相关代码也需要加上展开收缩的判断：

// 第一次遍历
walk(this.renderer.renderTree, null, (cur, parent, isRoot, layerIndex) => {
  // ...
}, (cur, parent, isRoot, layerIndex) => {
  // 后序遍历
  if (cur.data.expand) {// 展开状态
    cur._node.childrenAreaHeight = cur._node.children.reduce((h, node) => {
      return h + node.height
    }, 0) + (len + 1) * marginY
  } else {// 如果该节点为收起状态，那么其childrenAreaHeight显然应该为0
    cur._node.childrenAreaHeight = 0
  }
}, true, 0)

// 第二次遍历
walk(this.root, null, (node, parent, isRoot, layerIndex) => {
  // 只计算展开状态节点的子节点
  if (node.nodeData.data.expand && node.children && node.children.length > 0) {
    let top = node.top + node.height / 2 - node.childrenAreaHeight / 2
    // ...
  }
}, null, true)

// 第三次遍历
walk(this.root, null, (node, parent, isRoot, layerIndex) => {
  // 收起状态不用再去判断子节点高度
  if (!node.nodeData.data.expand) {
    return;
  }
  let difference = node.childrenAreaHeight - marginY * 2 - node.height
  // ...
  }, null, true)

到这里，一个基本可用的思维导图就完成了。

补充一个小细节，就是上面一直提到的移动节点，代码其实很简单：

let t = this.group.transform()
this.group.animate(300).translate(this.left - t.translateX, this.top - t.translateY)

因为translate是在之前的基础上进行变换的，所以需要先获取到当前的变换，然后相减得到本次的增量，至于动画，使用svgjs只要顺便执行一下animate方法就可以了。
