1 实时ETL开发的核心逻辑

1 自定义方法解析json数据

读取kafka数据后，对原始数据解析，筛选出解析成功的数据，并把数据转换对象，便于后续逻辑操作。

自定义解析json数据为对象：

//TODO 7）将json字符串解析成对象
SingleOutputStreamOperator<ItcastDataObj> itcastDataObjStream = dataStreamSource.map(JsonParseUtil::parseJsonToObject);
itcastDataObjStream.printToErr("解析后的数据>>>");

2 实时ETL数据存储

思考：数据写入hive中，有几种方法？

原始json数据解析完后，逻辑处理部分

解析成功的数据，hive与hbase各存一份

• 先把数据写入hdfs上，再创建hive表:itcast_src，与hdfs进行数据关联

解析失败的数据，存储在hive上

• 先把数据写入hdfs上，再创建hive表:itcast_error,与hdfs进行数据关联,hdfs增量数据，通过定时任务脚本加载到hive表中

2.1 数据落地HDFS：StreamingFileSink

参见：https://ci.apache.org/projects/flink/flink-docs-release-10/zh/dev/connectors/streamfile_sink.html

这个连接器提供了一个 Sink 来将分区文件写入到支持 Flink FileSystem 接口的文件系统中。

Streaming File Sink 会将数据写入到桶中。由于输入流可能是无界的，因此每个桶中的数据被划分为多个有限大小的文件。如何分桶是可以配置的，默认使用基于时间的分桶策略，这种策略每个小时创建一个新的桶，桶中包含的文件将记录所有该小时内从流中接收到的数据。

桶目录中的实际输出数据会被划分为多个部分文件（part file），每一个接收桶数据的 Sink Subtask ，至少包含一个部分文件（part file）。额外的部分文件（part file）将根据滚动策略创建，滚动策略是可以配置的。默认的策略是根据文件大小和超时时间来滚动文件。超时时间指打开文件的最长持续时间，以及文件关闭前的最长非活动时间。

重要: 使用 StreamingFileSink 时需要启用 Checkpoint ，每次做 Checkpoint 时写入完成。如果 Checkpoint 被禁用，部分文件（part file）将永远处于 ‘in-progress’ 或 ‘pending’ 状态，下游系统无法安全地读取。

理解：

由于我们用的是流任务，那么任务会一直持续进行，数据也会持续不断的写出，由于数据是源源不断的产生，那么就需要给数据设立边界，让其完成某个文件数据的写出。不然某个文件会一直处于写入状态中。

那么StreamingFileSink就是一个写出流数据的类

它会将数据分桶（分part）写出到文件中，按照指定规则（时间、文件大小等），完成某一part的写入过程。

比如：每隔1小时或者每当文件大小达到比如1GB的时候，就完成当前文件的写入，将状态标记为Finished，然后开启一个新文件继续写流数据。

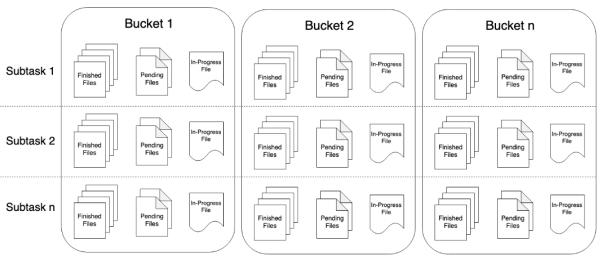

数据在写出之前，在Flink内部会按照各个子任务（并行）划分数据桶，每个桶可以包含多个part文件

文件在写的过程中有3个状态：

In-progress ：当前文件正在写入中

Pending ：当处于 In-progress 状态的文件关闭（closed）了，就变为 Pending 状态

Finished ：在成功的 Checkpoint 后，Pending 状态将变为 Finished 状态

2.1 文件格式

StreamingFileSink 支持行编码格式和批量编码格式，比如 Apache Parquet 。 这两种变体随附了各自的构建器，可以使用以下静态方法创建：

Row-encoded sink: StreamingFileSink.forRowFormat(basePath, rowEncoder)

• 一次写入一行数据

Bulk-encoded sink: StreamingFileSink.forBulkFormat(basePath, bulkWriterFactory)

• 一次写入一批数据, 如parquet、avro

重要：批量编码模式仅支持OnCheckpointRollingPolicy策略，在每次checkpoint的时候切割文件。

2.2 桶分配逻辑

简单理解：如何划分桶

桶分配逻辑定义了如何将数据结构化为基本输出目录中的子目录

行格式和批量格式都使用 DateTimeBucketAssigner 作为默认的分配器。 默认情况下，DateTimeBucketAssigner 基于系统默认时区每小时创建一个桶，格式如下： yyyy-MM-dd–HH 。日期格式（即桶的大小）和时区都可以手动配置。

我们可以在格式构建器上调用 .withBucketAssigner(assigner) 来自定义 BucketAssigner 。

Flink 有两个内置的 BucketAssigners ：

DateTimeBucketAssigner ：默认基于时间的分配器

BasePathBucketAssigner ：将所有部分文件（part file）存储在基本路径中的分配器（单个全局桶）

内置的不满足需求可以自定义实现BucketAssigner

2.3 滚动策略

简单理解：啥时候（按时间、按大小等）算完成1个文件的写入。

滚动策略 RollingPolicy 定义了指定的文件在何时关闭（closed）并将其变为 Pending 状态，随后变为 Finished 状态。处于 Pending 状态的文件会在下一次 Checkpoint 时变为 Finished 状态，通过设置 Checkpoint 间隔时间，可以控制部分文件（part file）对下游读取者可用的速度、大小和数量。

Flink 有两个内置的滚动策略：

DefaultRollingPolicy

• 核心策略：

u 当没有正在写入的part文件的时候，不工作,

u 当文件达到最大桶大小的时候关闭文件完成写入 (by default 128MB), 可设置

u 当前写入文件写入时长超过默认间隔 (by default 60 sec), 或者 可设置

u 当前文件一定时间内没有写入(by default 60 sec). 可设置

OnCheckpointRollingPolicy

• 核心策略：

u 当进行一次CheckPoint活动的时候，完成当前文件的写入（跟随检查点的节奏走）

u 内置的不满足需求可以自定义实现RollingPolicy

2.2 异常数据落地hdfs

原始数据实时ETL逻辑处理流程，异常数据落地hdfs，使用StreamingFileSink，指定hdfs路径作为异常数据存储基础路径，以当天日期分区存储hive数据

• 第一种方式实现（自定义hiveSink）

u 使用jdbc的方式将数据写入到hive数据库中，这种方式效率比较低

• 第二种实现方式（使用StreamingFileSink）

u 流式写入hdfs，吞吐量较高

实现步骤如下：

• 创建StreamingFileSink对象并设置HDFS数据存储路径

• 从解析后的原始数据汇总，筛选出异常数据

u json格式不正确；缺少必要字段，导致数据格式不正确的原因：

网络原因，车辆行驶在信号差的地方，数据传输不完整；

数据传输过程中，数据会传TSP造成数据丢失；

数据采集终端设备故障，导致数据部分丢失

• 指定异常数据输出的sink为StreamingFileSink

//TODO 8）获取到异常的数据
SingleOutputStreamOperator<ItcastDataObj> errorDataStream = itcastDataObjStream.filter(itcastDataObj -> !StringUtils.isEmpty(itcastDataObj.getErrorData()));
errorDataStream.printToErr("异常数据>>>");

//指定写入的文件名称和格式
OutputFileConfig config = OutputFileConfig.builder().withPartPrefix("prefix").withPartSuffix(".txt").build();
//TODO 9）将异常的数据写入到hdfs中
StreamingFileSink errorFileSink = StreamingFileSink.forRowFormat(new Path(parameterTool.getRequired("hdfsUri")+"/apps/hive/warehouse/ods.db/itcast_error"),
        new SimpleStringEncoder<>("utf-8"))
        .withBucketAssigner(new DateTimeBucketAssigner("yyyyMMdd"))
        .withRollingPolicy(
                DefaultRollingPolicy.builder()
                        .withRolloverInterval(TimeUnit.SECONDS.toMillis(5)) //设置滚动时间间隔，5秒钟产生一个文件
                        .withInactivityInterval(TimeUnit.SECONDS.toMillis(2)) //设置不活动的时间间隔，未写入数据处于不活动状态时滚动文件
                        .withMaxPartSize(128*1024*1024)//文件大小，默认是128M滚动一次
                        .build()
        ).withOutputFileConfig(config).build();
errorDataStream.map(ItcastDataObj::toHiveString).addSink(errorFileSink);

3 正常数据落地hdfs

采样相同的方法把正常数据写入hdfs中

正常数据写入HDFS，数据合适转换，字段属性之间按’\t’进行分割

• 自定义toHiveString方法，将所有属性使用制表符连接

• 具体定义:toHiveString方法

正常数据会比异常数据大很多，在大数据项目里面对大数据量进行处理的时候，减少操作往往意味着减少资源的浪费。所以经常对数据进行批量处理，而不是一条条的处理。所以正常数据落地hdfs会控制每次落地的数据量大小，是企业中选用的优化方案之一

正常数据写入HDFS实现步骤：

• 创建StreamingFileSink对象并设置HDFS数据存储路径

• 从解析后的原始数据汇总，过滤错误数据，筛选出正确数据

• 指定正确数据输出的sink为StreamingFileSink

• 设置StreamingFileSink批量处理数据容量

• 写入前把数据格式转换为toHiveString返回的字符串，再写入StreamingFileSink中
