ESP32-C3 VScode开发环境搭建(基于ESP-IDF—Windows和Ubuntu双环境)

举报
矜辰所致 发表于 2022/09/28 10:03:31 2022/09/28
【摘要】 对于ESP32-C3开发,自己对Arduino环境使用起来很是不习惯,既然乐鑫官方都出对应的环境,还是来试试官方环境
对于ESP32-C3开发,自己对Arduino环境使用起来很是不习惯,既然乐鑫官方都出对应的环境,还是来试试官方环境
..1.6.5问题解决(VScode终端必须使用Windows自带cmd,不能是MINGW)
..其他问题陆续解决,只剩下USB下载问题
..更新ubuntu环境下开发环境搭建
..增加Windows环境下开发环境搭建补充说明(补充在文章最开头)
..新版本更新说明

更新放在最前面

更新于 2022/9/8 ,现在的 Vscode ESP-IDF 插件完全可以做到全自动一键安装,亲测有效!!!

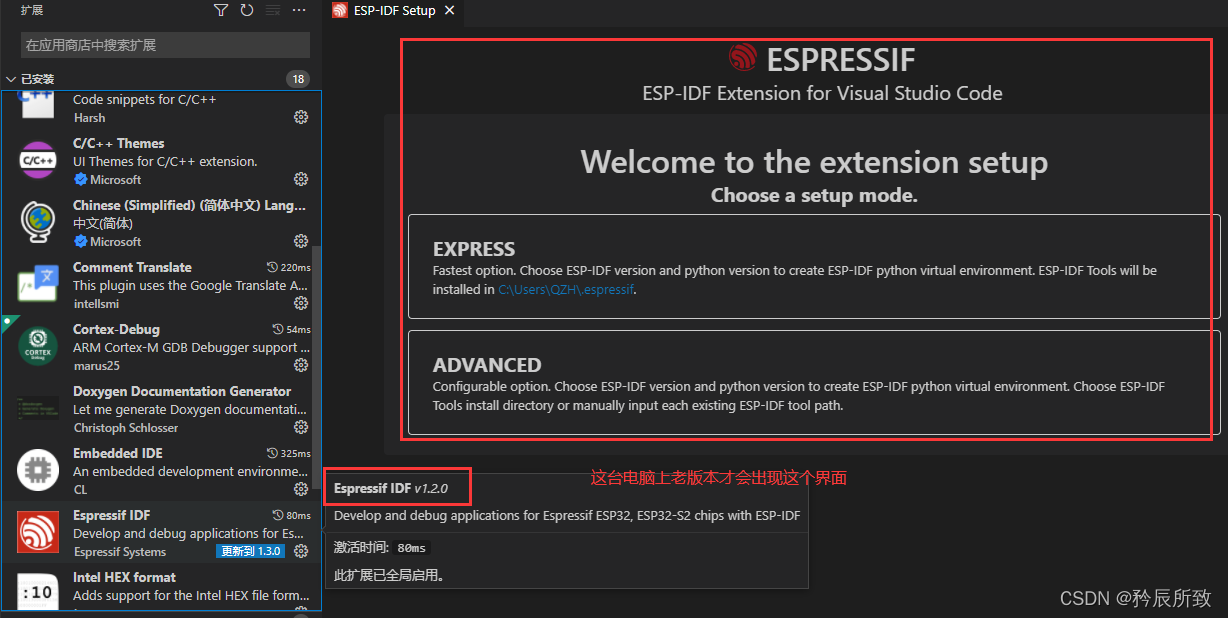

Windows 环境下安装增加说明(2022/9/8)

最近为了写 Linux 专栏,换了一台新电脑,然后最近参加中秋节活动,自己又使用 ESP32-C3 画了一块“月饼”, 在新电脑上面配置环境,相比较以前,更加顺利了,特此来说明。

所有的安装只需要按照 Vscode ,然后直接在 VScode 中安装 ESP IDF 插件,一切都交给插件安装即可。

以前的一些问题基本都解决了,因为以前有些问题,为了保险起见,我使用的还是 EXPRESS 安装,然后版本比以前多了一些,也是为了保险,没敢选择最新的,选了 v4.3.3 版本。

在这里插入图片描述

然后一切交给插件,完全自动安装。

还是很顺利,最后也给乐鑫点个赞,大家都在进步,都在改进!!

Windows 环境下安装增加说明(2022/2/9)

春节回老家,在老家的电脑里面安装了一下开发环境,Windows 环境,确定了如果使用的是 VScode 的 ESP IDF插件安装,是不需要提前安装 Git 和 Python,使用插件会全部自动帮你安装好,根据此文的内容,手动下载V4.3.1版本解压,然后按照步骤(直接安装VScode,通过ESP IDF插件操作),选择 EXPRESS 安装,如果失败,多试几次,总之比最初安装顺利很多。

@TOC

一、Windows 环境下安装

1.1 安装Git

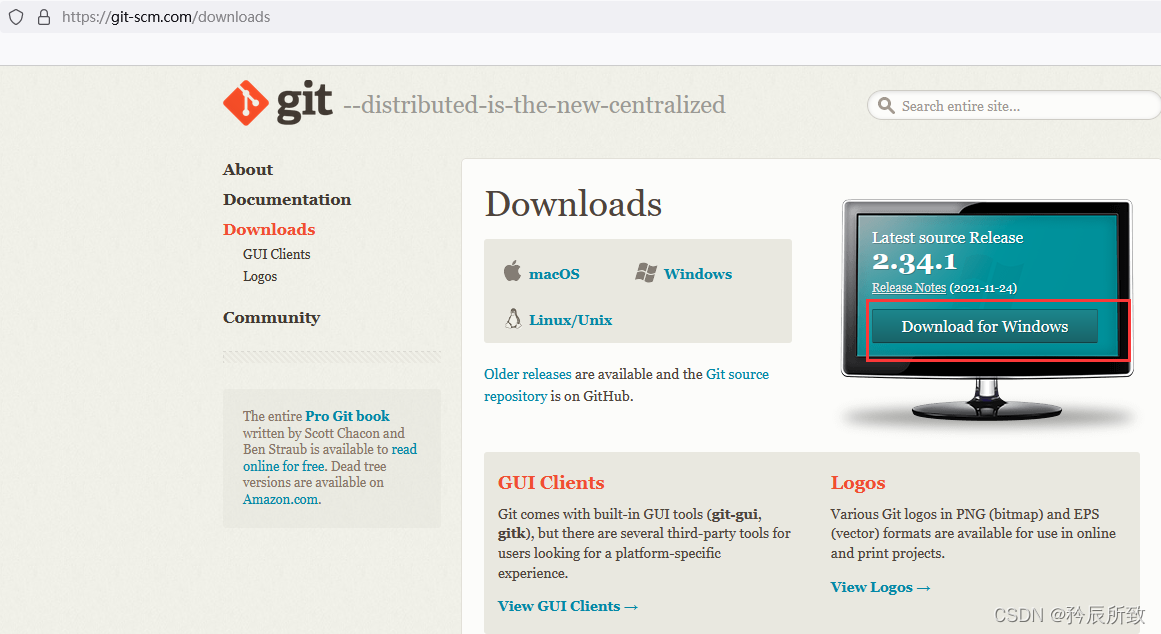

直接搜索Git,到官方网站下载,地址:Git官方下载地址

在这里插入图片描述
下载完毕,双击安装:

在这里插入图片描述

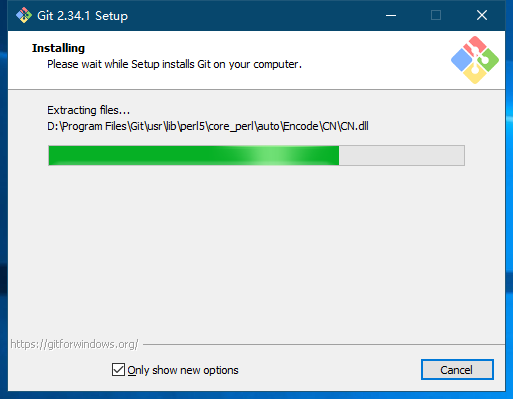

除了开始选择一下安装路径,后面大部分默认就可以:

在这里插入图片描述

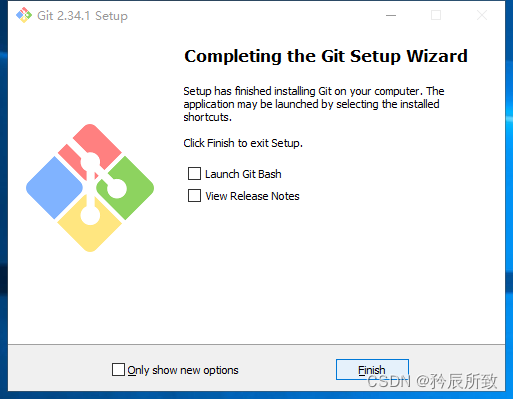

安装完成,点击 Finish 即可:

在这里插入图片描述

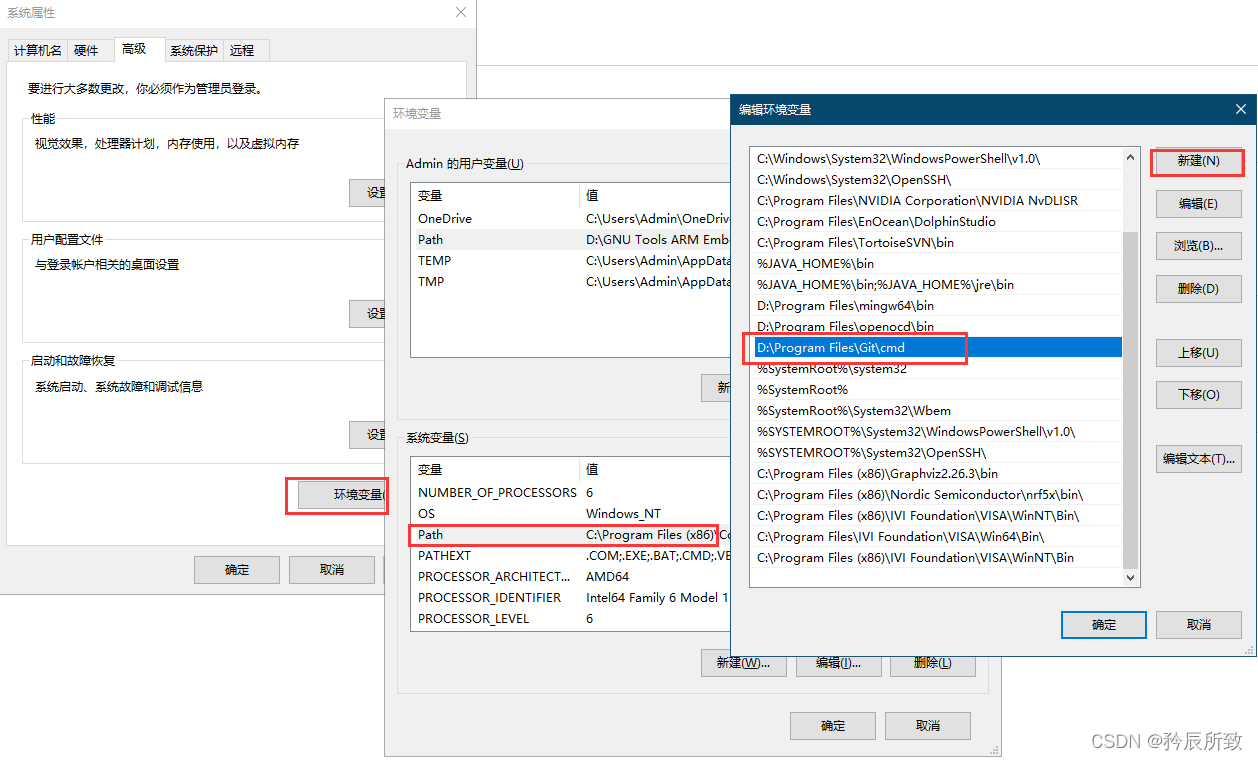

安装完成以后记得添加一下环境变量(现在软件很多都可以自动添加环境变量,在安装的时候选择一下 Add to PATH,如果没有自动添加环境变量就需要自己手动配置一下):

在这里插入图片描述

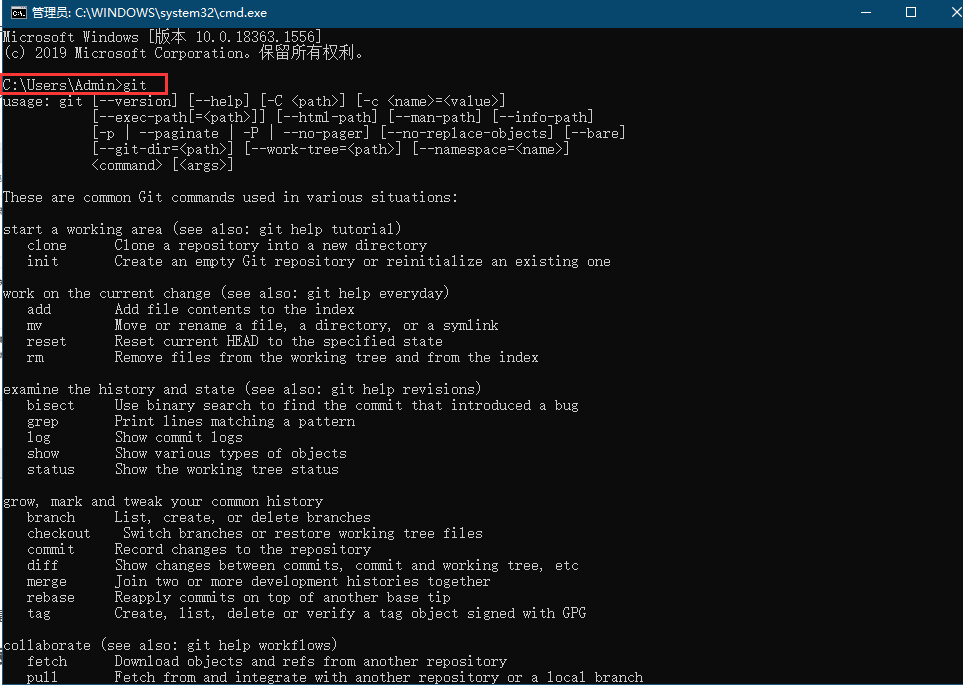

最后测试是否安装成功,可以在 cmd 里面输入 git 查看:

在这里插入图片描述

1.2 安装Python

( ESP-IDF会自动安装Python,至于这里是不是必须提前安装,我本来想测试一下,但是即便我使用了2台电脑安装开发环境,因为过程都不是一帆风顺,都是这里或者那里出了问题,所以是否必须安装我没有100%的定论,讲到底,还是IDE环境bug多,不知道是哪里出问题,都是重新安装,管他必不必须的全部安装再说!!!)

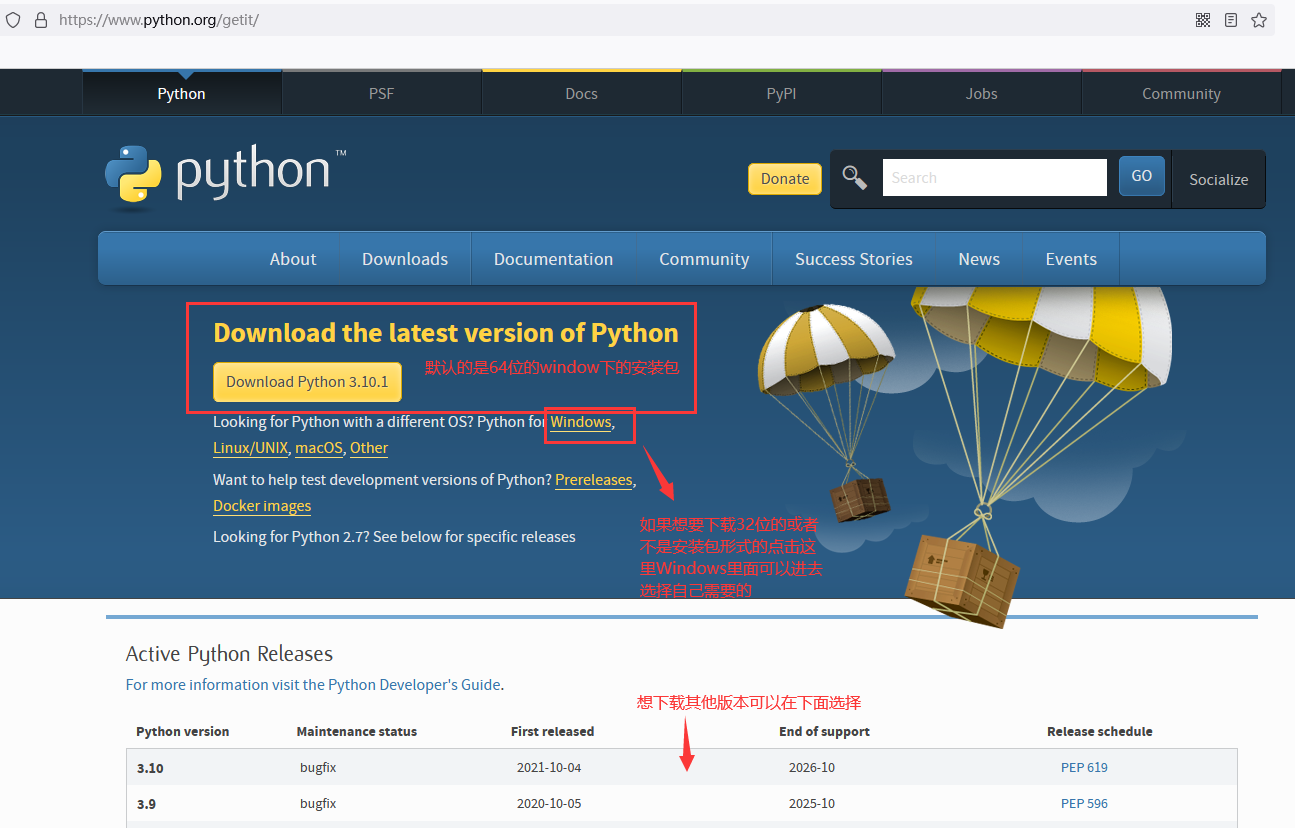

直接搜索Python,到官方网站下载,地址:Python官方下载地址

在这里插入图片描述
下载完毕,双击安装:

在这里插入图片描述

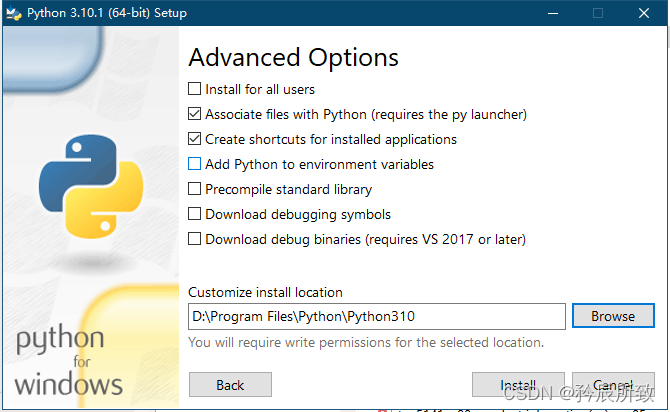

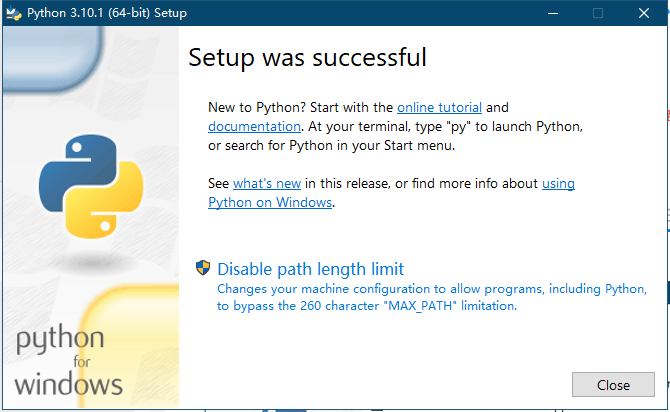

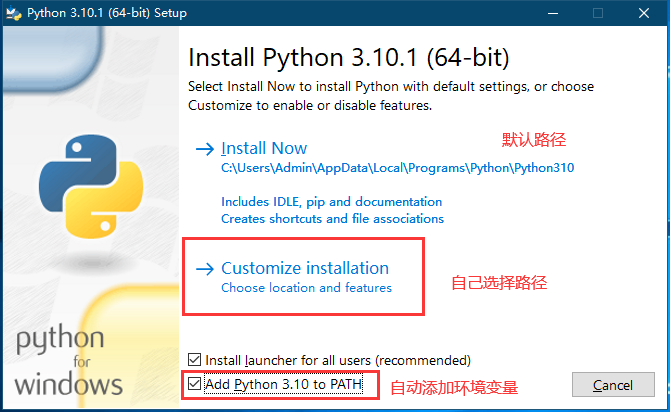

安装步骤界面如下图:

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

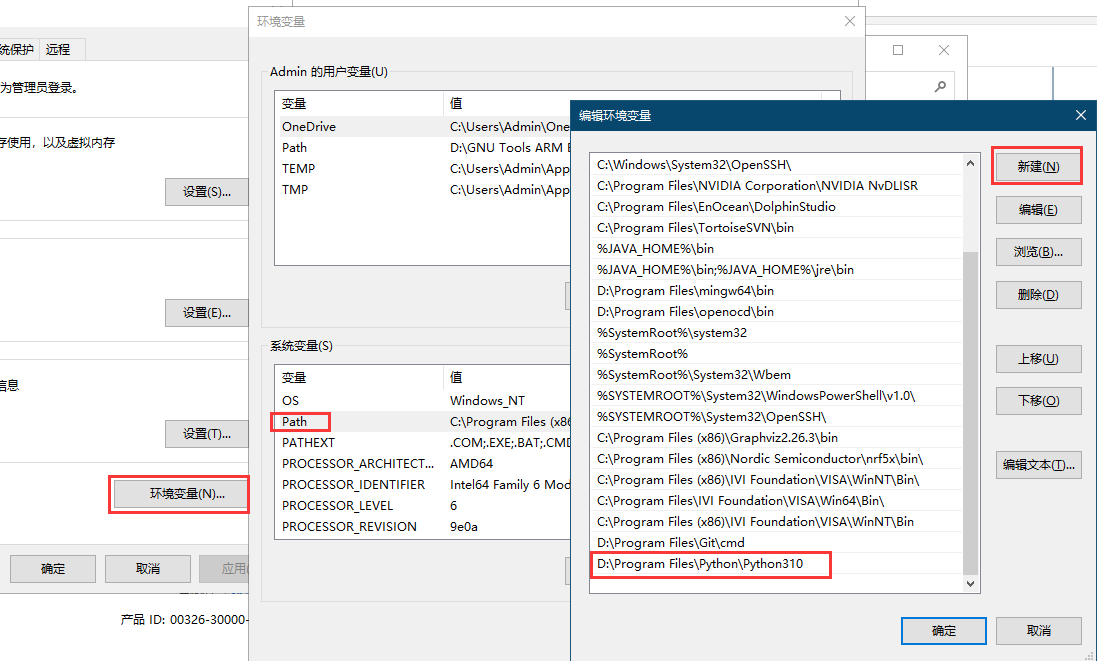

虽然界面可以选择Add Python 3.10 to PATH,但是我安装完因为不是默认路径,还是得手动添加一下环境变量:

在这里插入图片描述

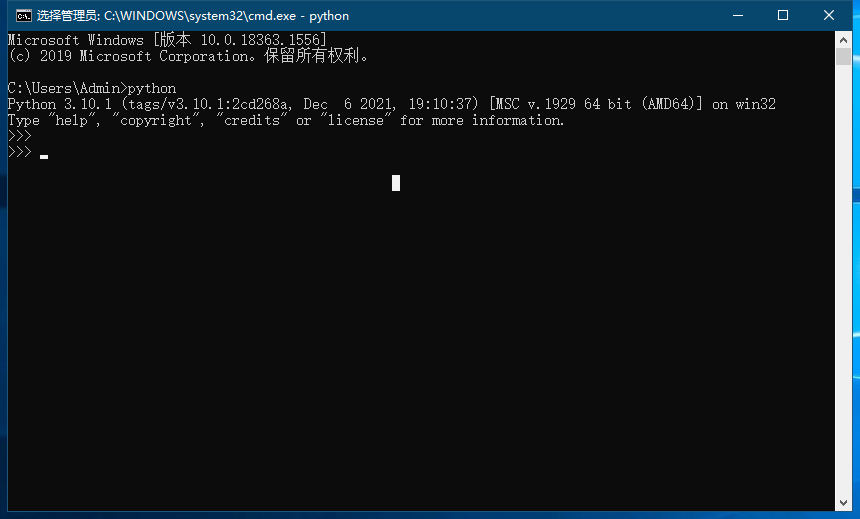

最后测试是否安装成功,可以在 cmd 里面输入 python 查看:

在这里插入图片描述

1.3 安装VSCode

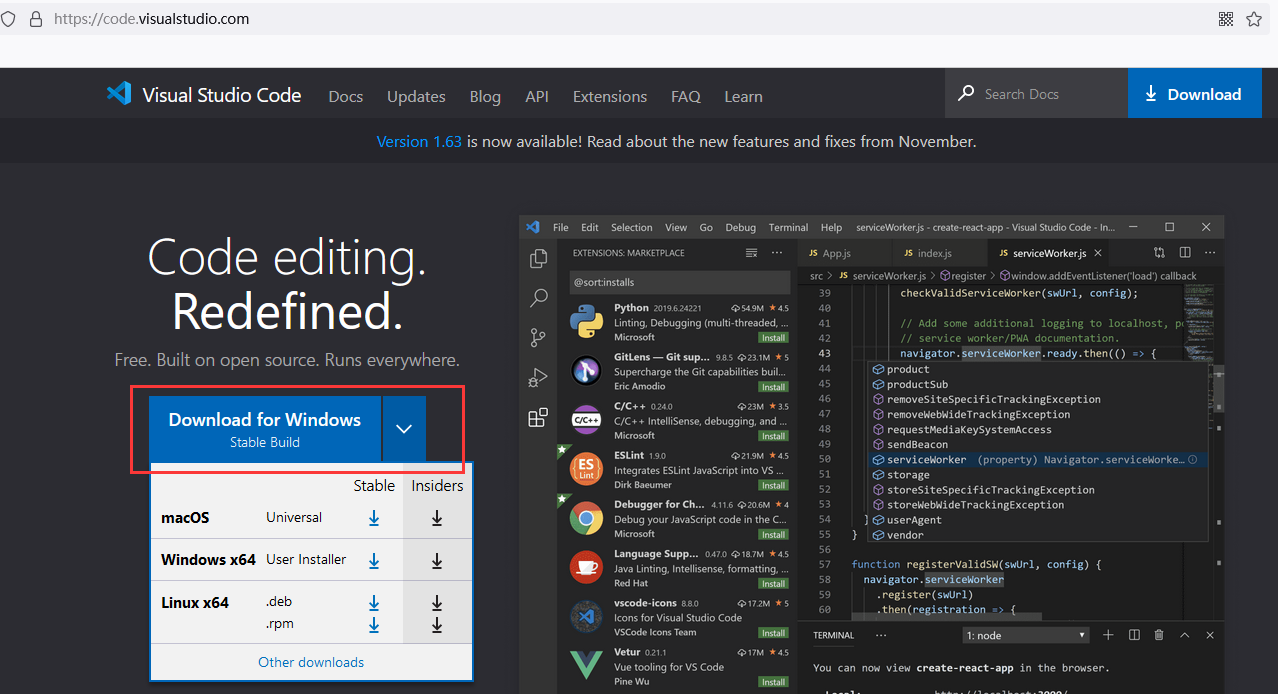

直接搜索VSCode,到官方网站下载,地址:VSCode官方下载地址

在这里插入图片描述

这个 VSCode 就和普通的 Windows 软件一样,这里步骤省略 。。。

VSCode安装好可以直接使用,但是为了各种方便和支持,会需要安装各种各样的插件,具体的可以自己网上查看一些好用的插件。

我们此文说的 ESP IDF 也是以插件形式存在于VSCode 中的。

1.4 安装 VSCode下的ESP IDF插件

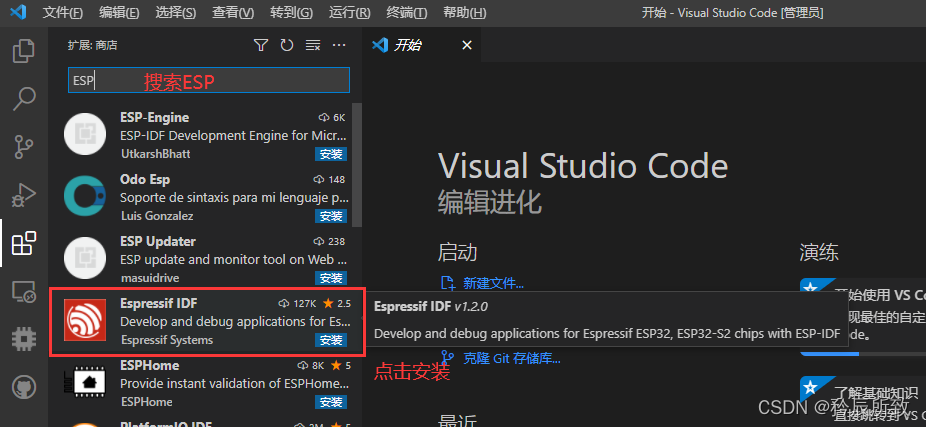

1、VScode 安装 Espressif IDF 插件,打开 VScode,在插件栏目搜索 ESP,找到插件点击安装即可,如下图 :

在这里插入图片描述

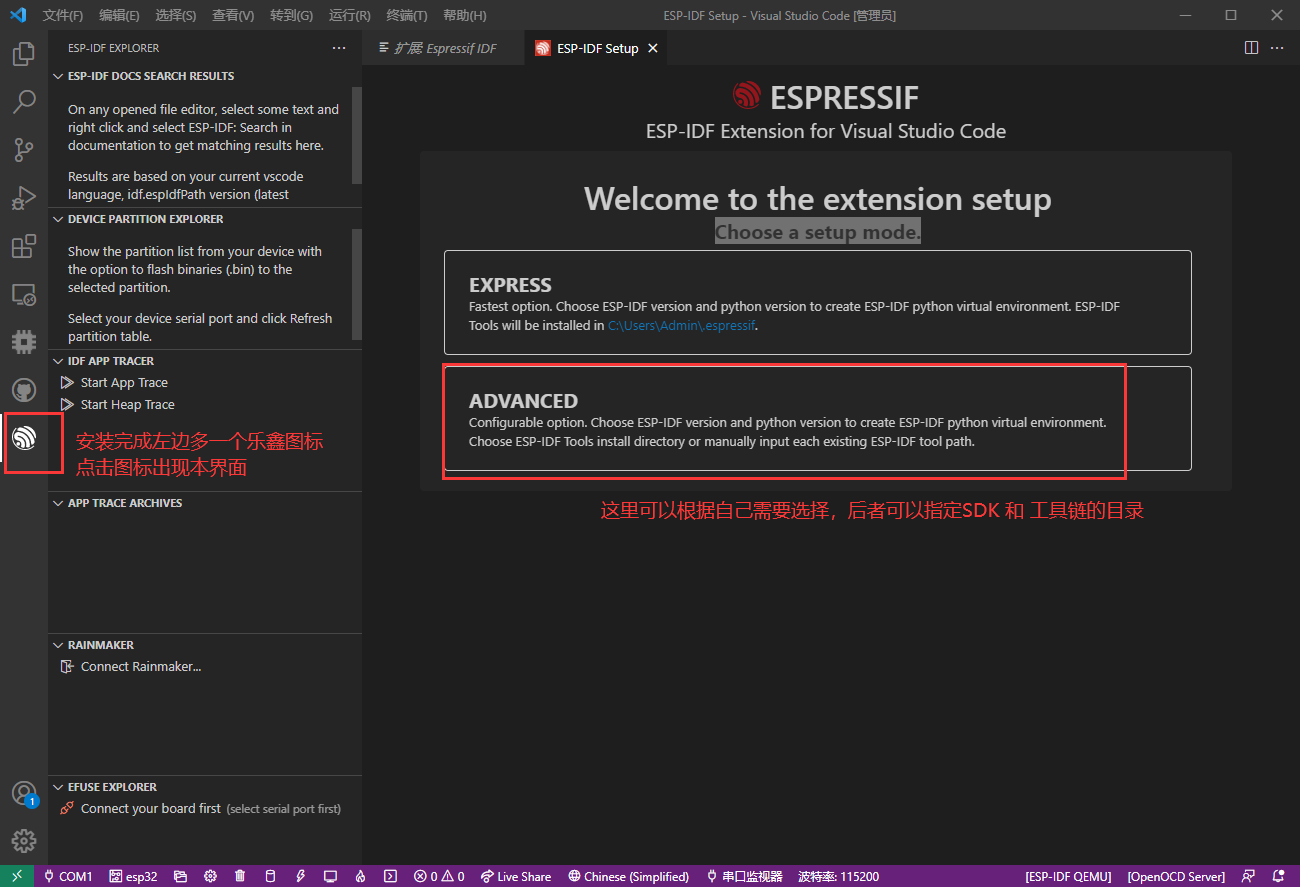

2、插件安装完毕,点击左边乐鑫图标,选择 SDK 和 Tools安装,如图(这里选择注意,第一次建议使用 EXPRESS 安装,因为后面提到必须手动下载SDK版本,我测试了2台电脑,两台电脑第一次安装选择 ADVANCED 都会出问题,就是安装不上,最后都只能是先通过EXPRESS 安装才能正常):

在这里插入图片描述

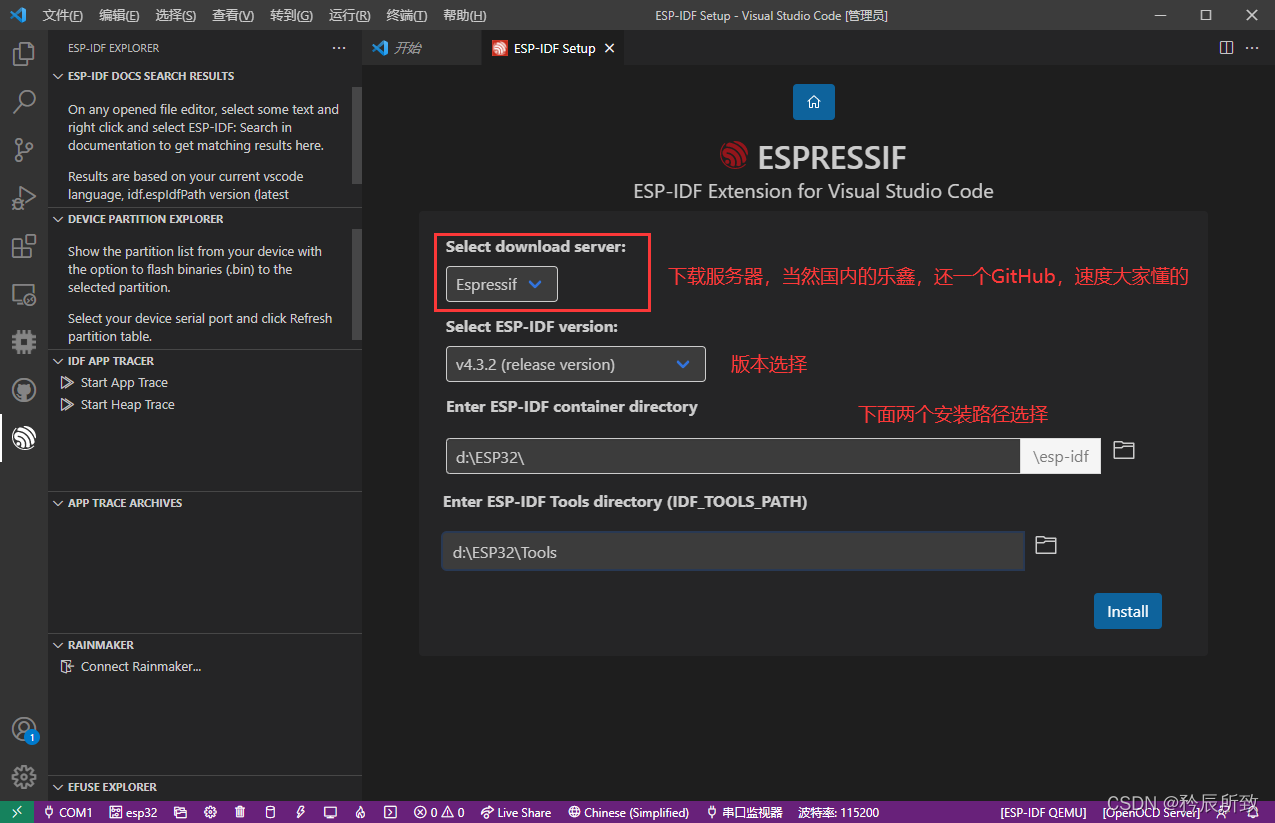

3、选择 ADVANCED 后,需要选择下载服务器,ESP-IDF版本,安装路径,修改完成点击 Install,如下图:

在这里插入图片描述

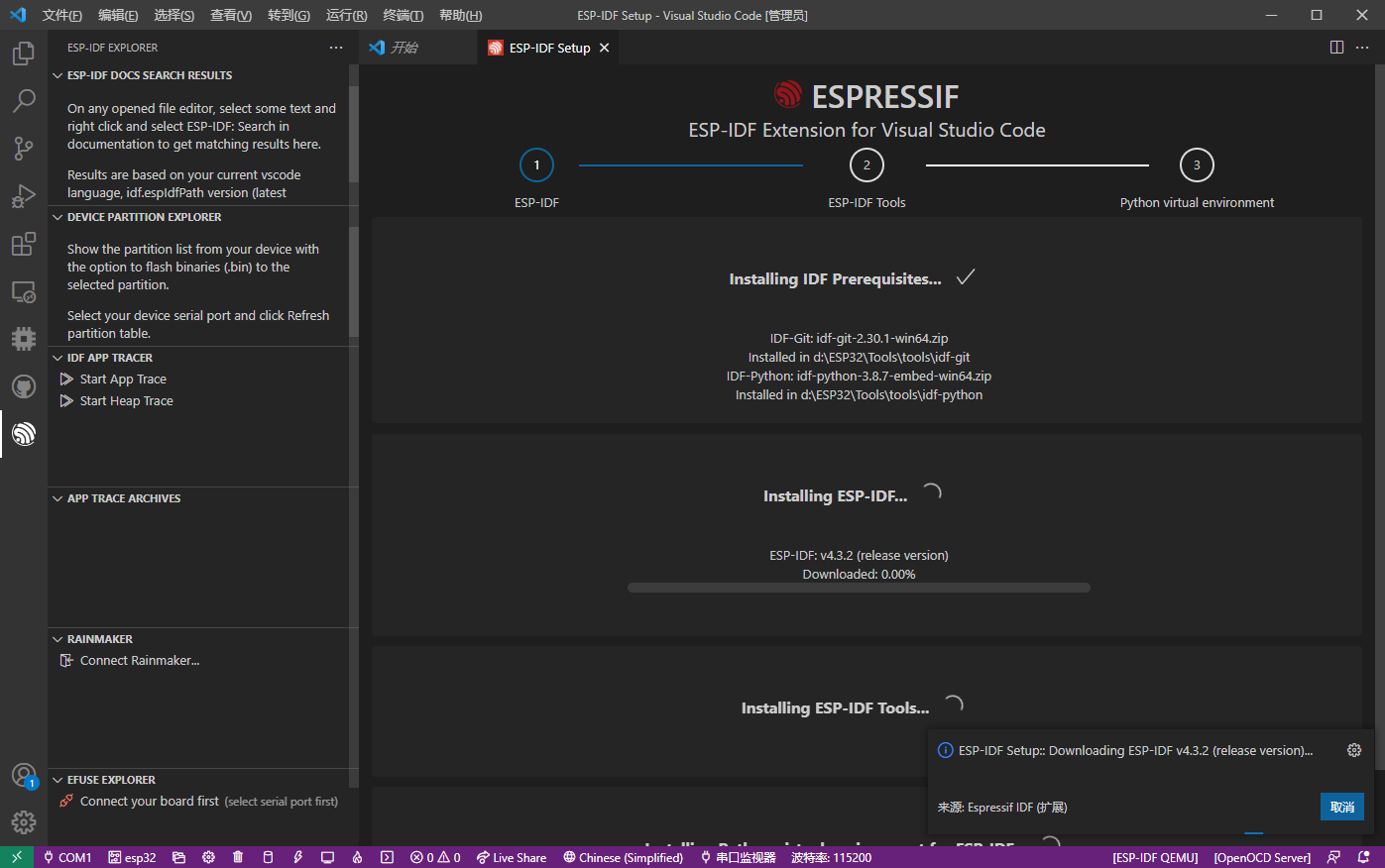

4、完成上述步骤,等待安装即可,出现如下界面:

在这里插入图片描述

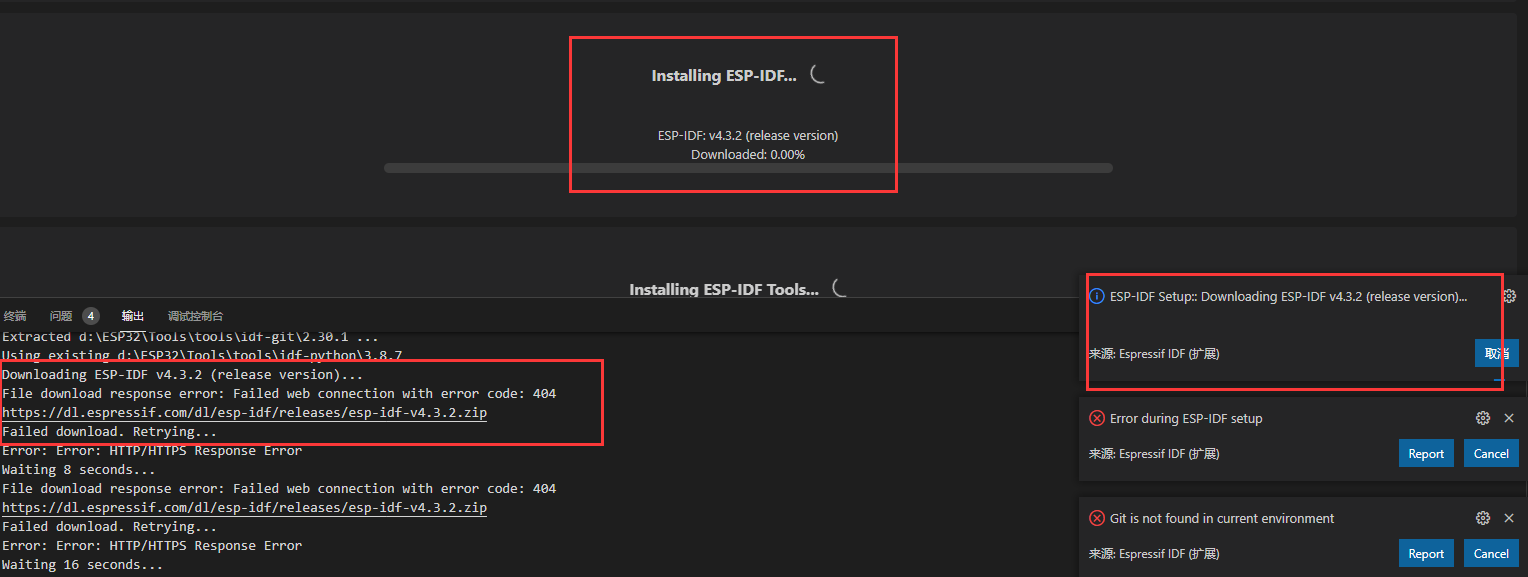

期间报错,下载ESP-IDF V4.3.2 的时候出错,下载不了,试了几次都不行:

在这里插入图片描述

于是换了低一级的版本,可以正常下载:

在这里插入图片描述

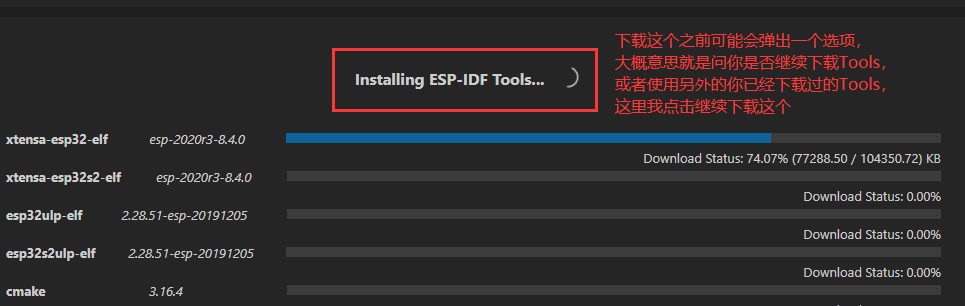

期间在下载 ESP-IDF Tools的时候,弹出过一个选框,提示是否继续下载,点击继续:

在这里插入图片描述

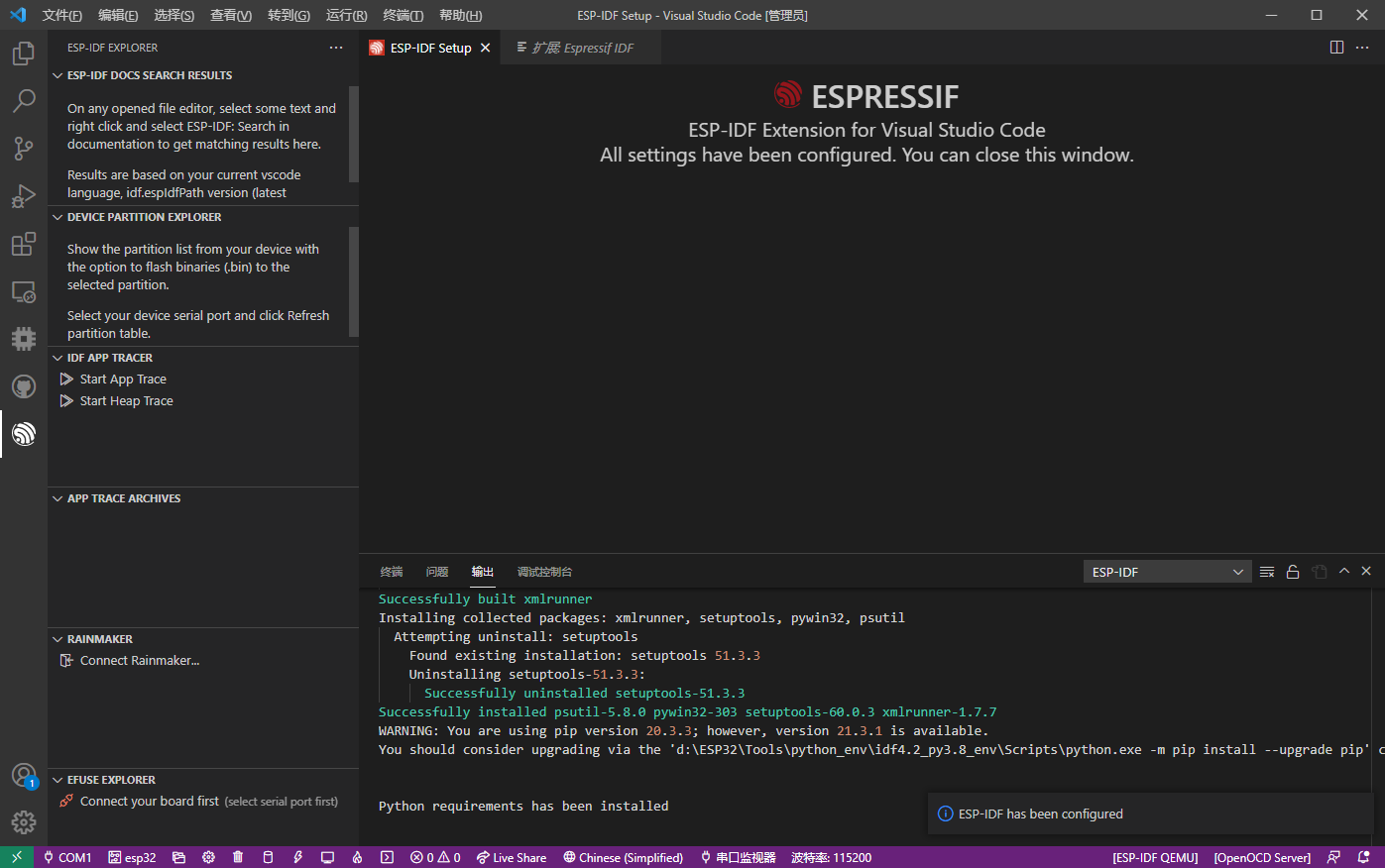

5、安装完成图示:

在这里插入图片描述

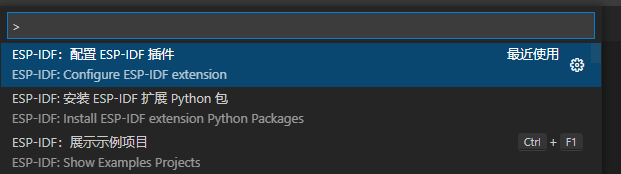

按 F1: 可以输入 ESP-IDF: xxxx 配置对应的项目,这下面是几个需要用到的:

在这里插入图片描述

Configure ESP-IDF 可以重新打开下面界面:

在这里插入图片描述

1.5 示例测试

( 额外说明,对于在使用过程中,如果提示建议安装什么插件,还是选择安装,这样减少使用出错情况)

在VScode界面,按F1,找到 ESP-IDF 的示例展示。

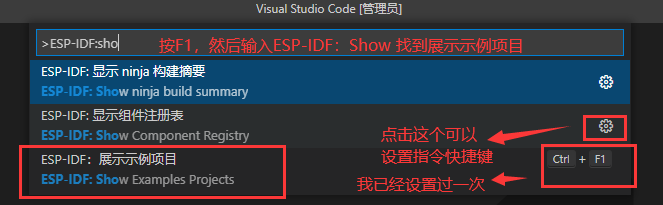

如果你没有按照其他的拆件,第一次使用,F1是可以直接找到的,但是如果和我使用的 VScode 一样,已经安装过其他插件,F1 可能直接看不到 ESP-IDF 的选项,需要自己搜索出来,如下图:

在这里插入图片描述

第一次找到以后,可以自己修改一下快捷键,方便后面使用:

在这里插入图片描述

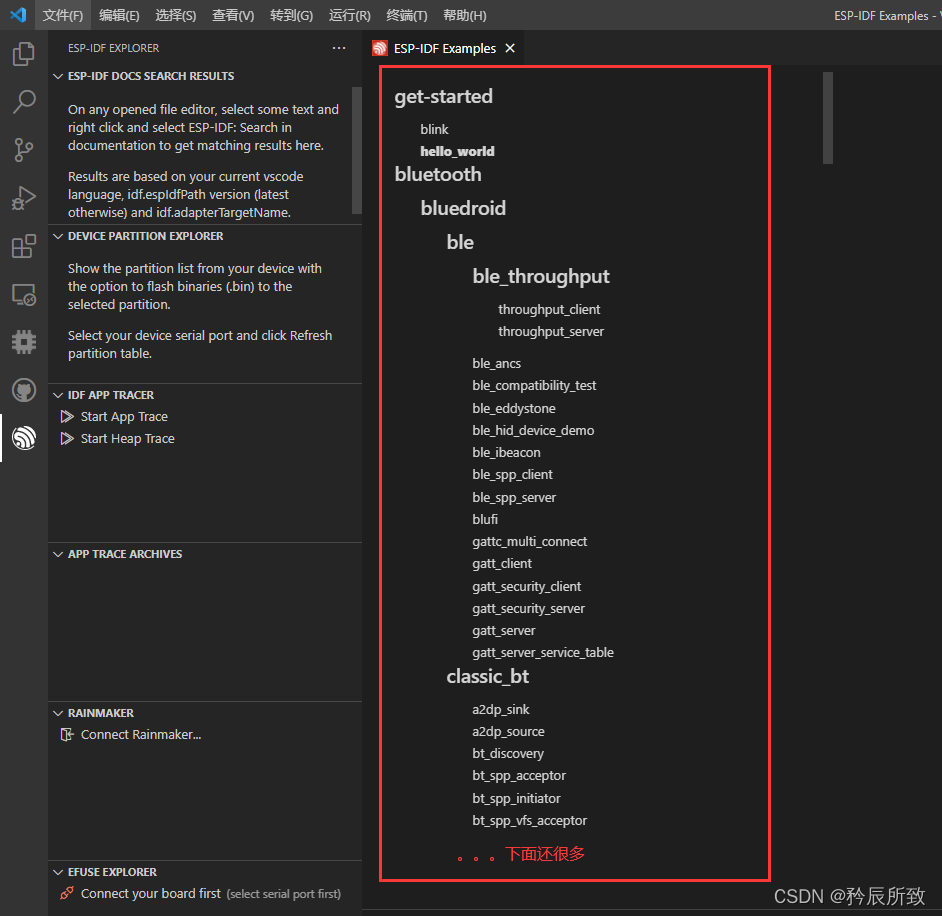

打开展示示例项目 ,可以看到很多示例:

在这里插入图片描述

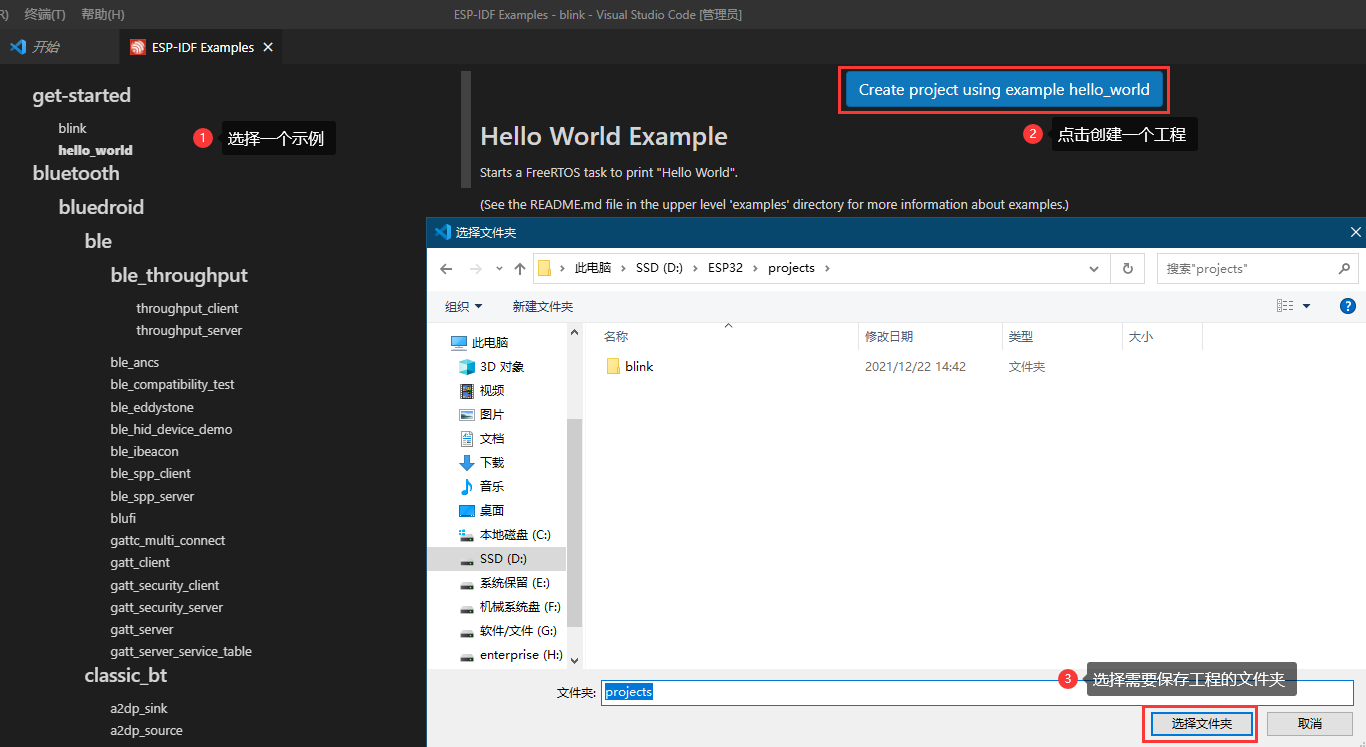

然后我们选择一个示例做测试,先在左边选择一个示例,然后点击使用示例创建工程,选择想要保存工程的文件夹,步骤如下图:

在这里插入图片描述

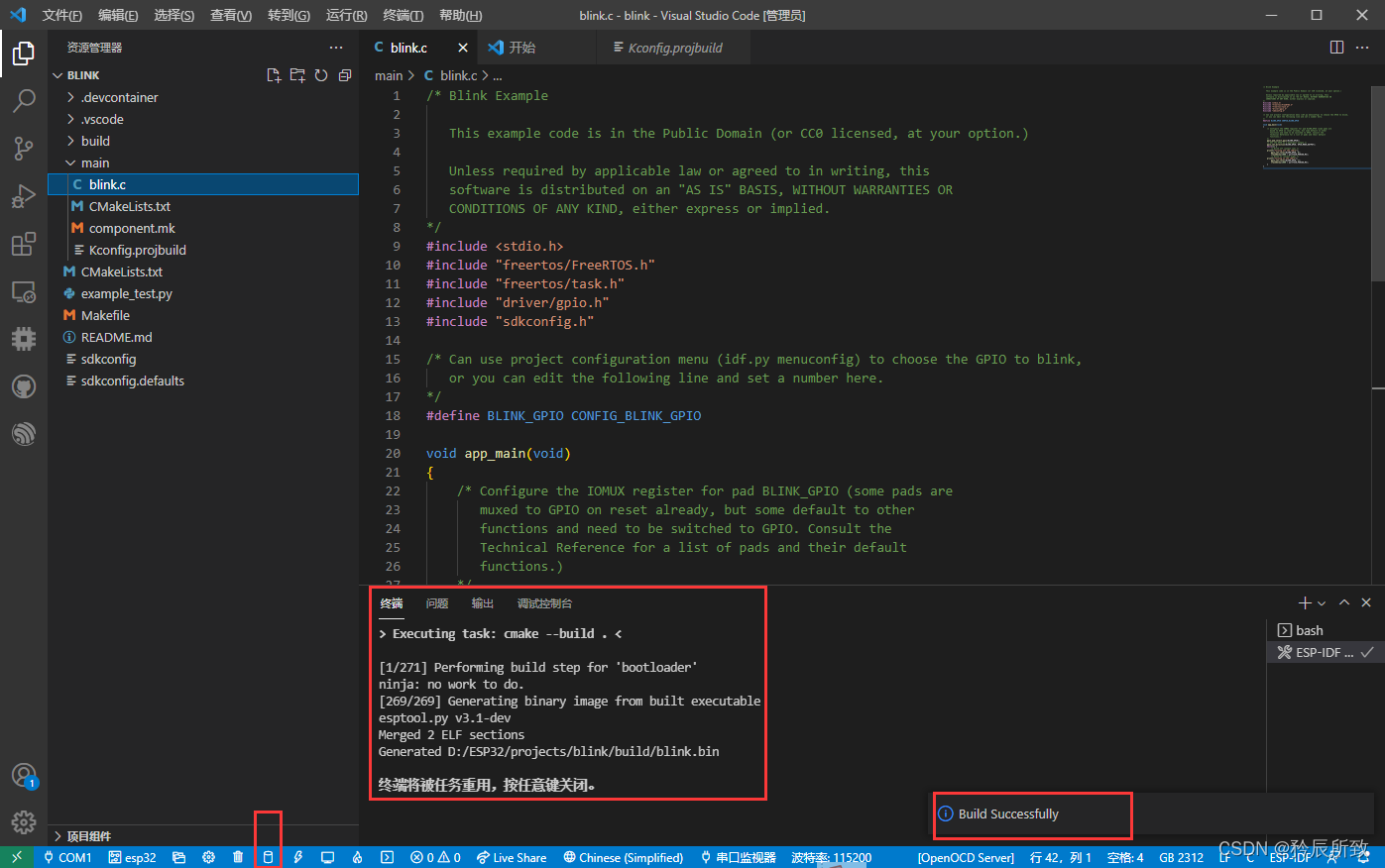

然后选中打开的项目,点击左下角 小圆筒 图标,选择编译:

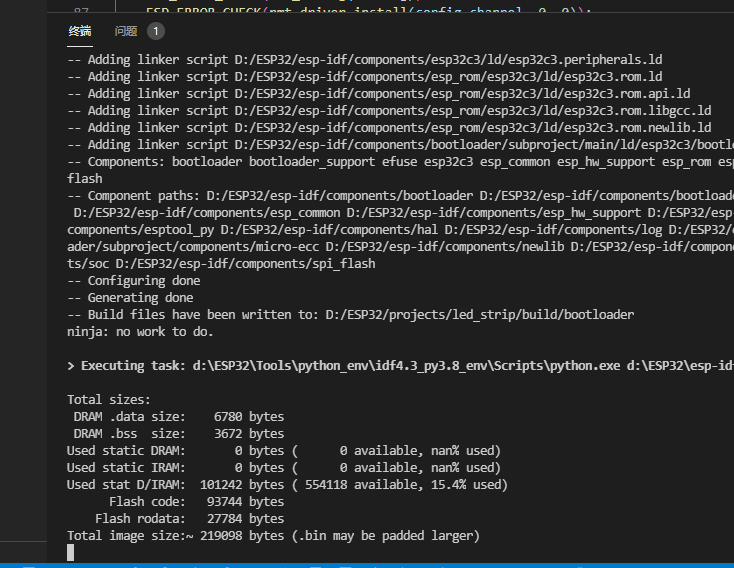

在这里插入图片描述

可以看到成功编译。然后我用自己的画的板子准备烧录一下,自己画的板子博文连接:

自己画一块ESP32-C3 的开发板(第一次使用立创EDA)(PCB到手)

1.5.1 V4.3.1 的版本手动下载

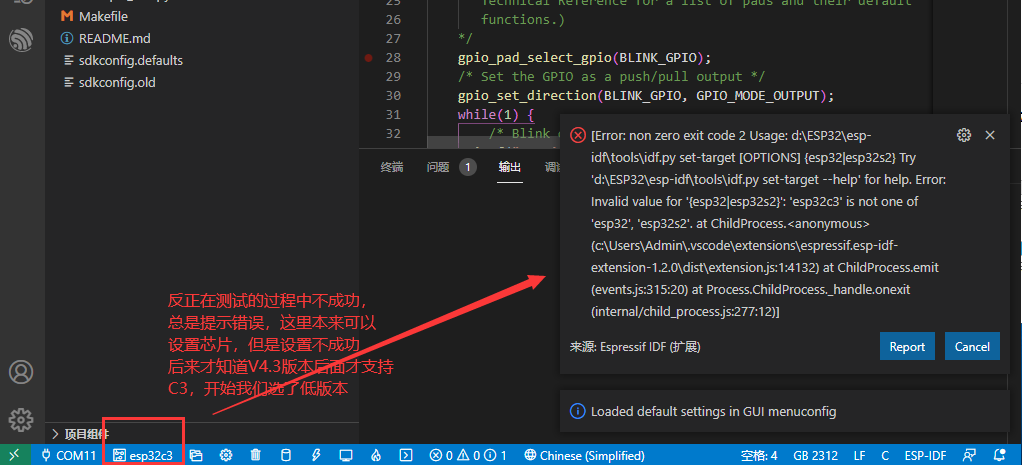

但是在设置芯片为 ESP32-C3的时候,一直出错,当然也不能烧录:

ESP32-C3 在 V4.3.1 的版本以后才支持的 !!!

在这里插入图片描述

没办法,也不知道在VScode上面怎么更新,还是自己单独去官方下载一下:

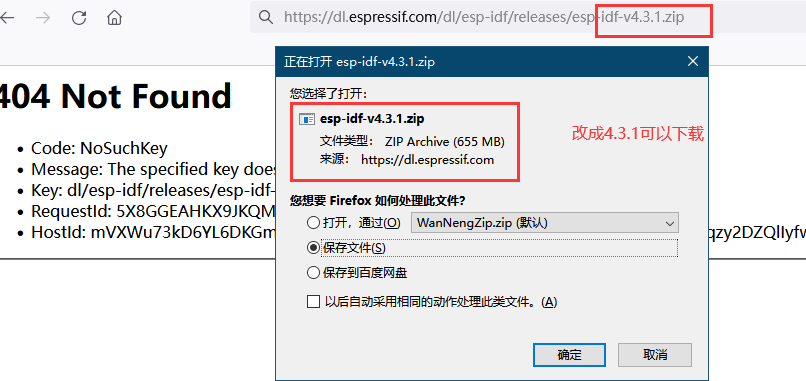

这里直接给一个 V4.3.1 的版本 的下载地址:V4.3.1 的版本下载

在这里插入图片描述

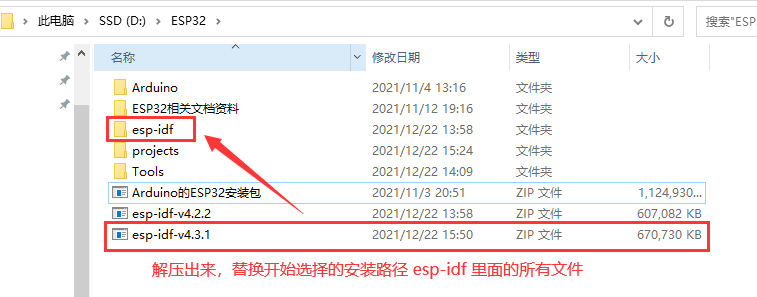

下载完成,解压,替换以前版本的文件:

在这里插入图片描述

重新打开VScode,可能需要重新配置,没关系,根据开始的步骤,正常操作一遍

后面测试了几个小时,各种小问题,发现要开发ESP32-C3 还必须得手动下载了以后通过这里 Find ESP-IDF 安装,因为我写这篇文章的时候,插件里可以选择 v4.3.2 版本,但实际上v4.3.2 官方根本还没放上去!!!

而且最后还是选择了 EXPRESS 版本的方式,才最终成功的可以使用 ESP32-C3

虽然国产的芯片性价比现在已经很不错了,但是开发环境真就不能上点心吗?

在这里插入图片描述

最后跑了下跑马灯(花了太多时间在调试环境,所以没有测试太多东西):

在这里插入图片描述

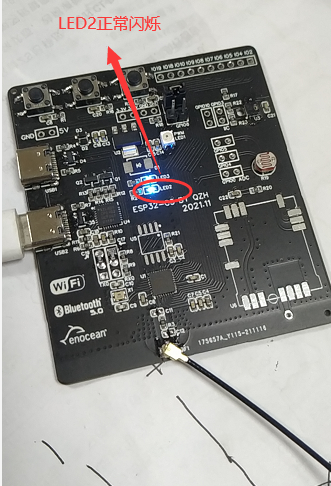

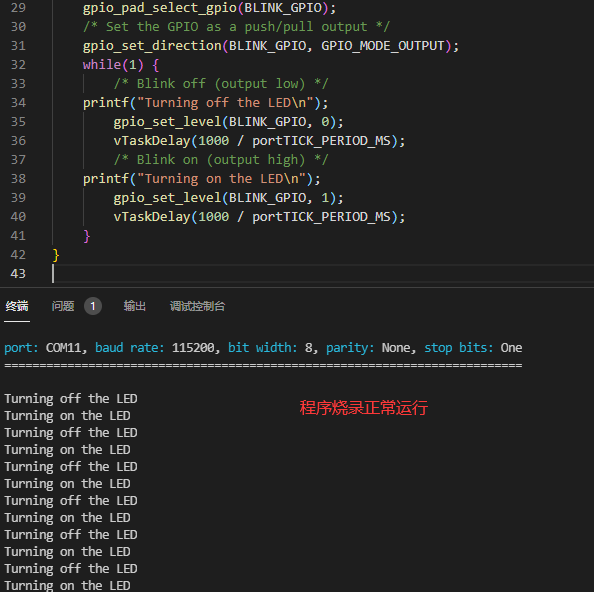

点击小火苗,烧录了以后观察板子上的LED状态,同时看了一下串口助手:

在这里插入图片描述

在这里插入图片描述

1.6 踩下的坑(未解决问题)

总而言之,我就是想吐槽一下,国产的芯片开发环境能不能上点心? ?????

1.6.1 v4.3.2版本下载不了(手动下载其他版本解决)

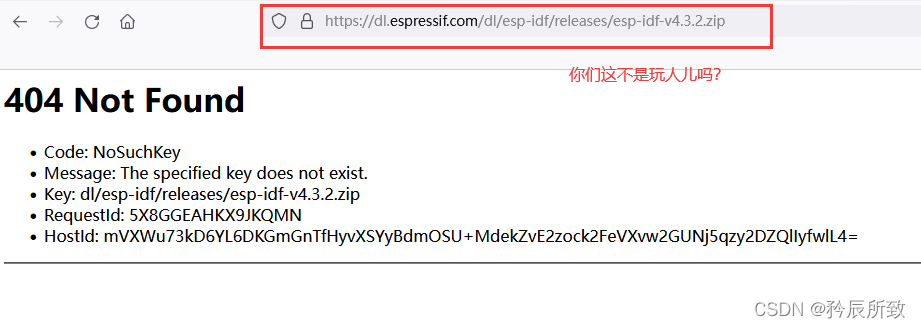

1、压根不存在 v4.3.2 版本,插件里面提前就可以选择了?????

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1.6.2 手动安装esp-idf-v4.3.1(已解决)

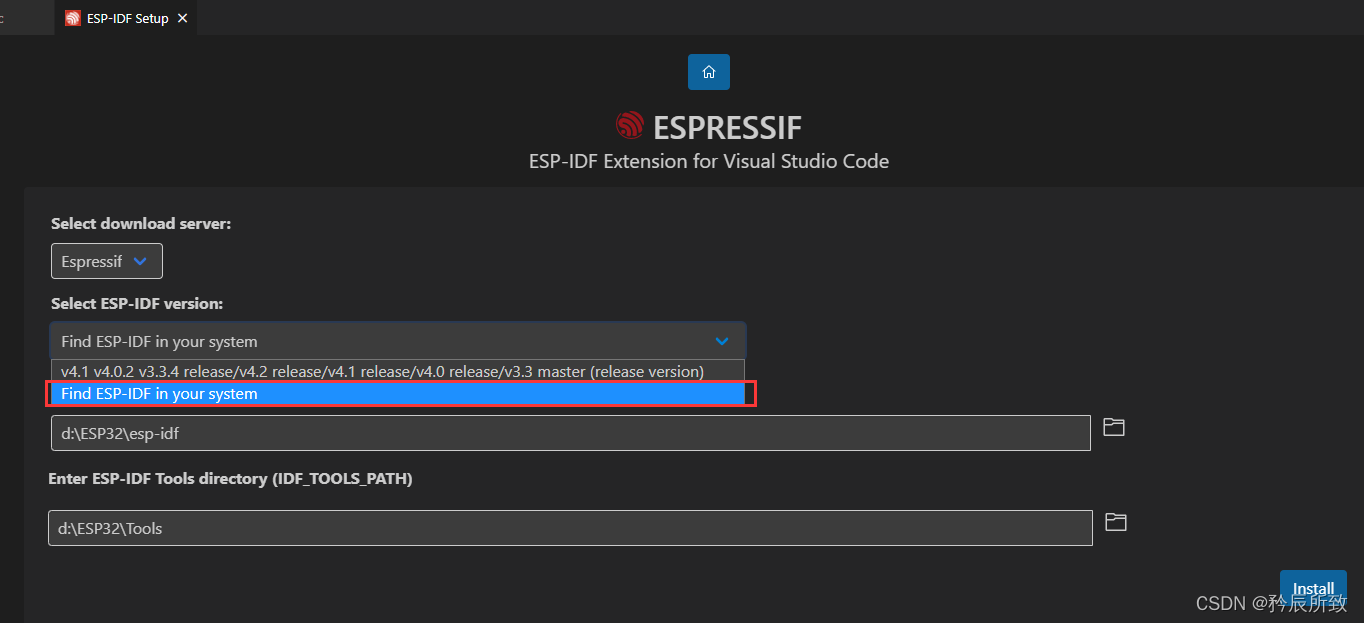

2、对于ESP32 -C3 而言,还必须使用 V4.3 以上的版本,所以必须手动下载了 esp-idf-v4.3.1 ,然后在 VScode 里面 Find ESP-IDF,即便这样安装得 多试几次。

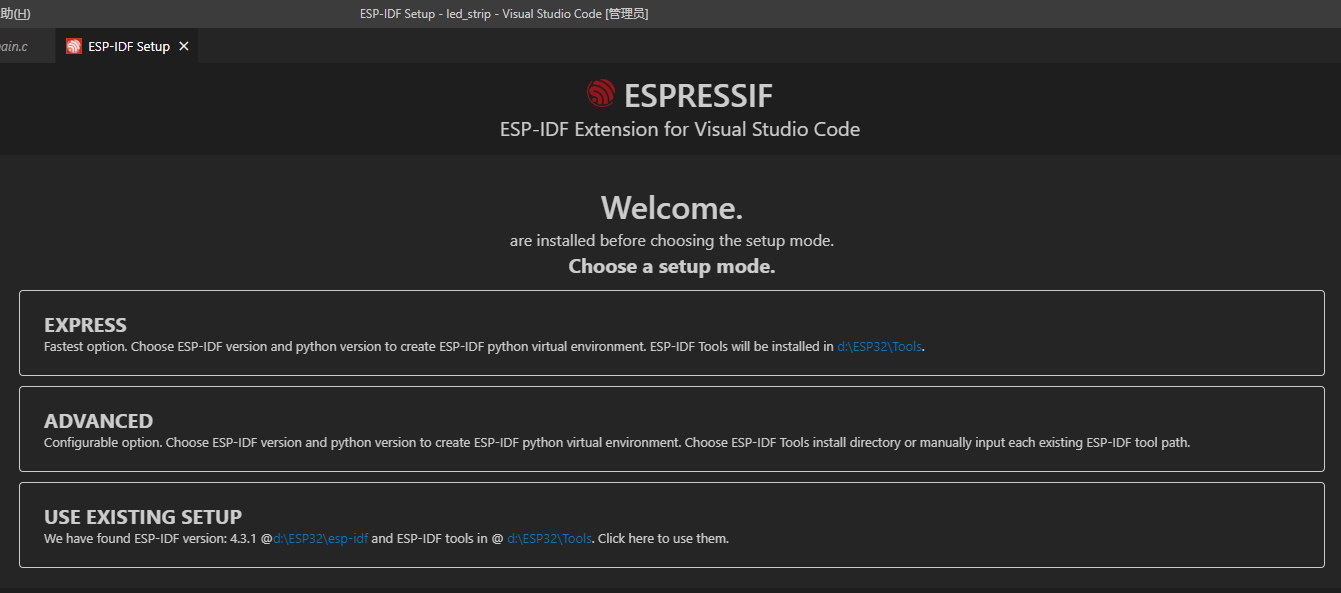

然后对于开始的选择:

在这里插入图片描述

最终因为选择下面的总是 卡主,或者这样那样的问题,最后还是选择了上面一个 EXPRESS 才解决,不好说~

1.6.3 hello_world编译出错(换台电脑重新安装环境解决)

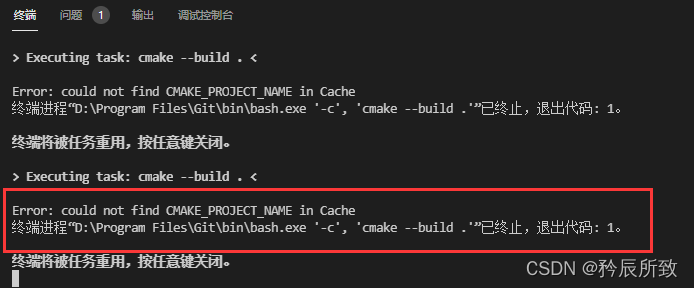

3、样例 hello_world编译都出问题,简单百度了一下,我也不想花精力去解决了,唉

在这里插入图片描述

换了一台电脑,安装也不是那么顺利!!!,捣鼓了一阵子,安装好了,第一次编译hello_world

在这里插入图片描述
接着第二次什么都没做,还是点了一下编译:

在这里插入图片描述

最后还算是测试成功了:

在这里插入图片描述

1.6.4 USB口下载问题(未解决)

4、本来以为很简单顺利的环境,捣鼓了我接近一天时间,我真是实在没心思去研究了,用起来再说,USB下载还是没有简单的解决。
在这里插入图片描述

1.6.5 VScode终端问题(已解决)

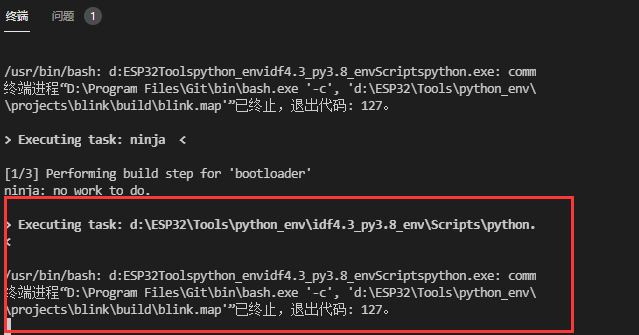

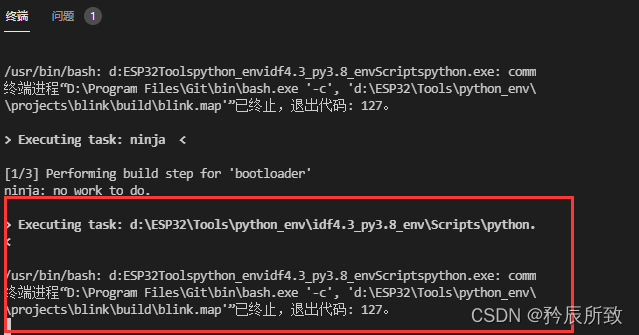

5、其实最后还有一个问题,是关于 python 的(已解决):
在这里插入图片描述在这里插入图片描述
问题分析

今天抽了点时间来看看这个问题,主要是看提示问题的那一行:
在这里插入图片描述

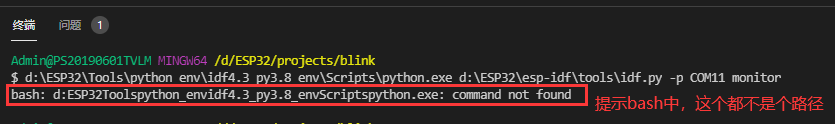

才想起来,我使用的是MINGW64的 终端,所以在 MINGW64 终端下执行这条指令 斜杠 需要反过来:

在这里插入图片描述

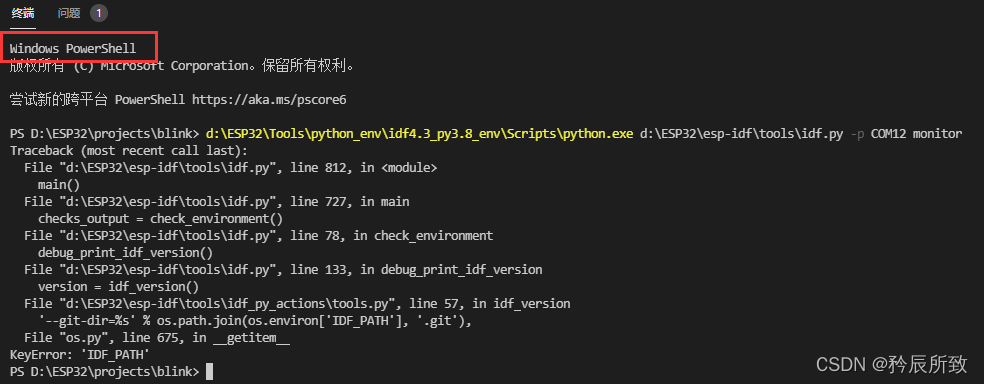

同时我测试了下在不同的终端下 powershell

在这里插入图片描述

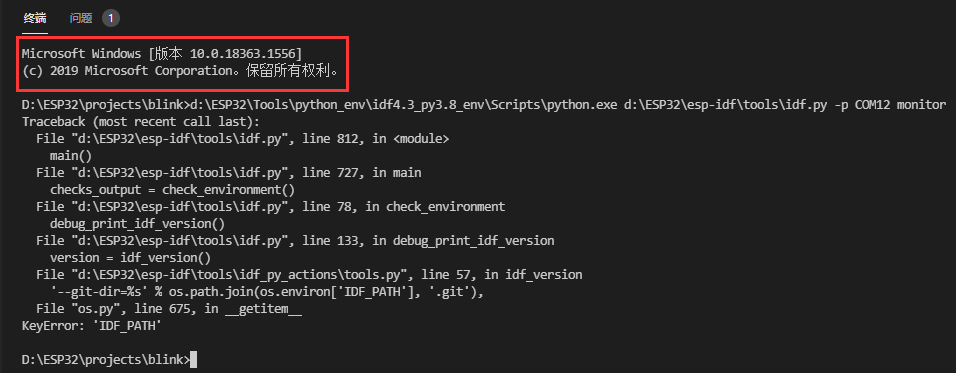

cmd

在这里插入图片描述

问题解决

确定了是终端的问题以后,需要对VScode 的默认终端修改一下:
在这里插入图片描述
在对 shell 的设置栏目中,点击在 settings.json 中编辑:
在这里插入图片描述

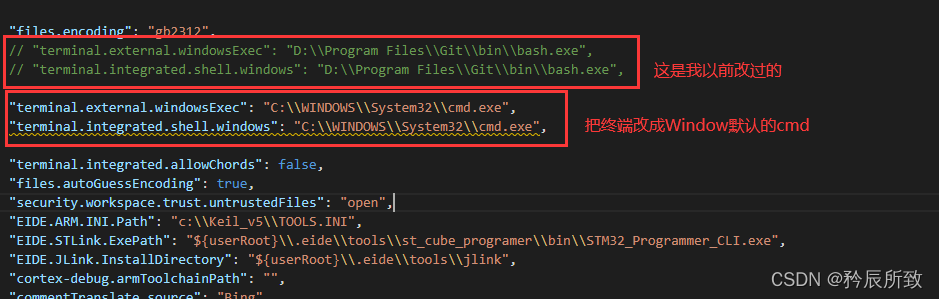

改成Window下的默认终端:

在这里插入图片描述
最后测试一下,就不会有最后的问题了:
在这里插入图片描述

打开监视器也正常了:

在这里插入图片描述

1.6.6 ESP IDF插件版本bug(已解决)

换了一台电脑,也来安装一次环境,但是安装完 ESP IDF插件,就折腾了我好久,插件安装完成提示重启VScode,我重启! 重新安装python,都测试了N边,还是下面这个样子!!!(我真是XXXXXXX):

在这里插入图片描述

后来实在没办法,尝试了一下把插件换成低版本的!! :

在这里插入图片描述

第一次建议使用 EXPRESS 安装,我测试的两台电脑第一次使用 ADVANCED 都出问题,安装不成功

二、Ubuntu 环境下安装

虽然在Windows环境下捣鼓来捣鼓去,环境勉强搭建好了,但是感觉坑太多,想着 Linux 环境下面会不会好多了,于是还是准备在Ubuntu 虚拟机里尝试搭建一下环境。

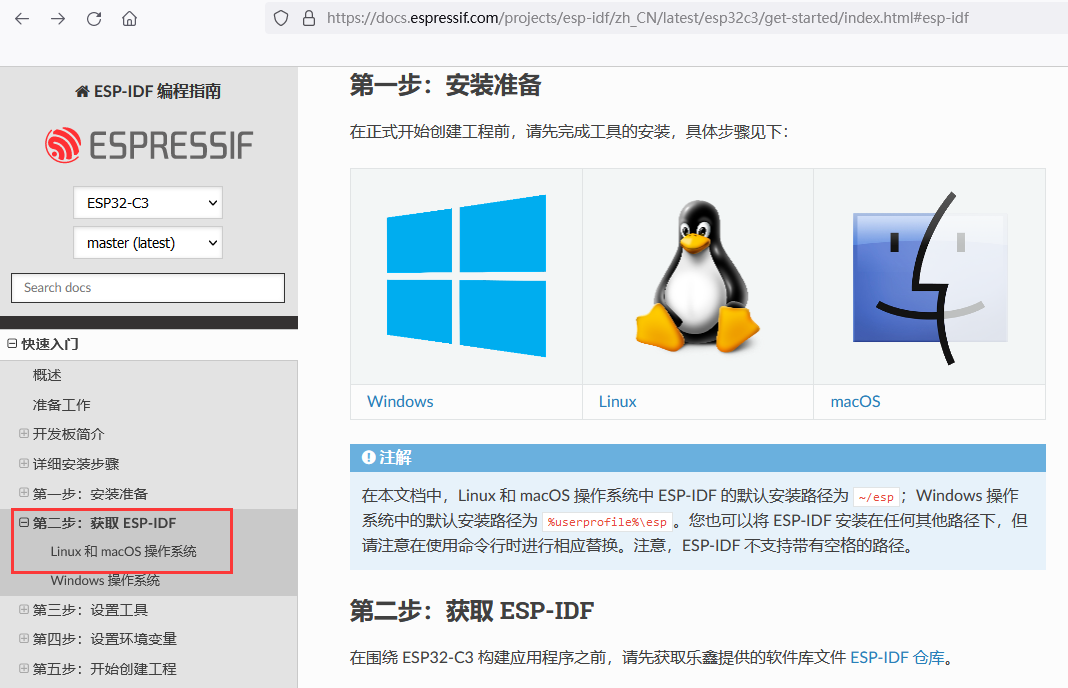

具体的步骤在官方有介绍,地址为:乐鑫官方ESP-IDF安装说明

在这里插入图片描述

官方既然有文档为什么我还要更新一下博文说明一下,那实在是因为自己安装过也是一路坑坑洼洼!一言难尽!本来也只是想自己默默的搭建好直接用,但是一些出现的问题让自己也得好好做一下笔记。

2.1 基本安装(Git、Python、PIP、VScode)

pip 是一个 Python 包安装与管理工具,如果你使用的 Python 是 2.7.9 及以上版本,或 3.4 及以上版本,则已经内置了 pip ,可直接使用。

这里我实际上是单独安装了一次,如果一切顺利应该是不需要安装的,因为我测试安装的开发环境尝试了好多次,以前由于各种原因安装失败了,就直接没管了,最近确实是需要好好搭建环境,才重新尝试,所以虚拟机里可能有些以前安装过的软件

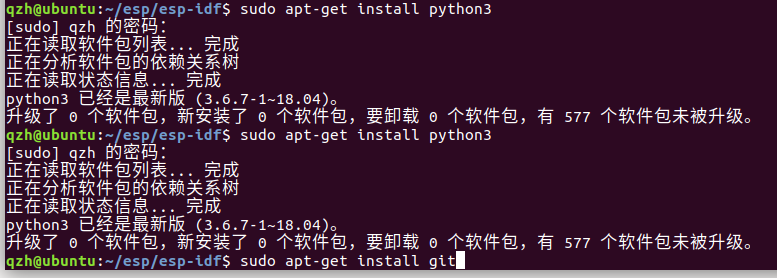

在ubuntu下的安装相对来说,还是比较简单的,几条指令:

安装git:sudo apt-get install git

安装python3:sudo apt-get install python3

安装pip:sudo apt-get install python3-pip

在这里插入图片描述

VScode安装:

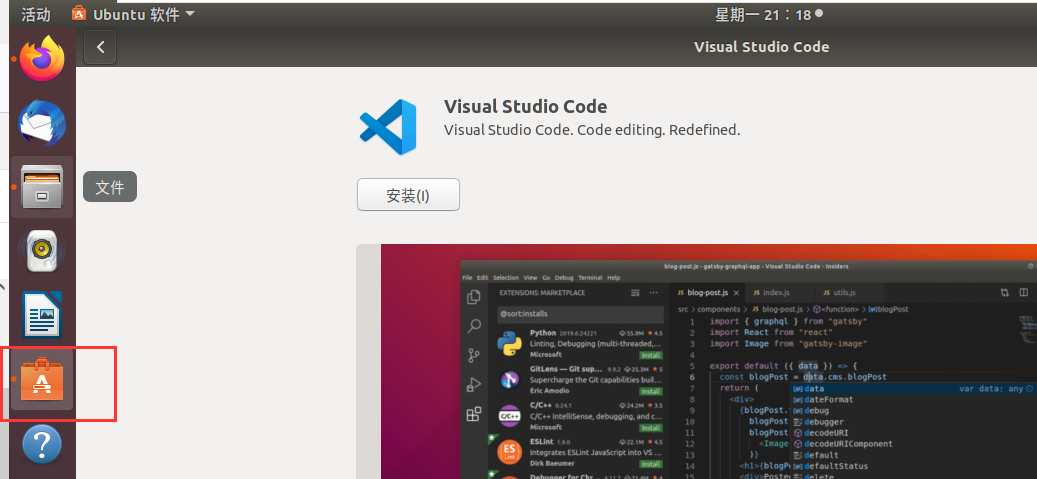

在Ubuntu软件中直接搜索 VScode,可以找到安装,如下图:(这种方式可能会卡主,所以建议下面的第二种,直接下载安装包)

在这里插入图片描述

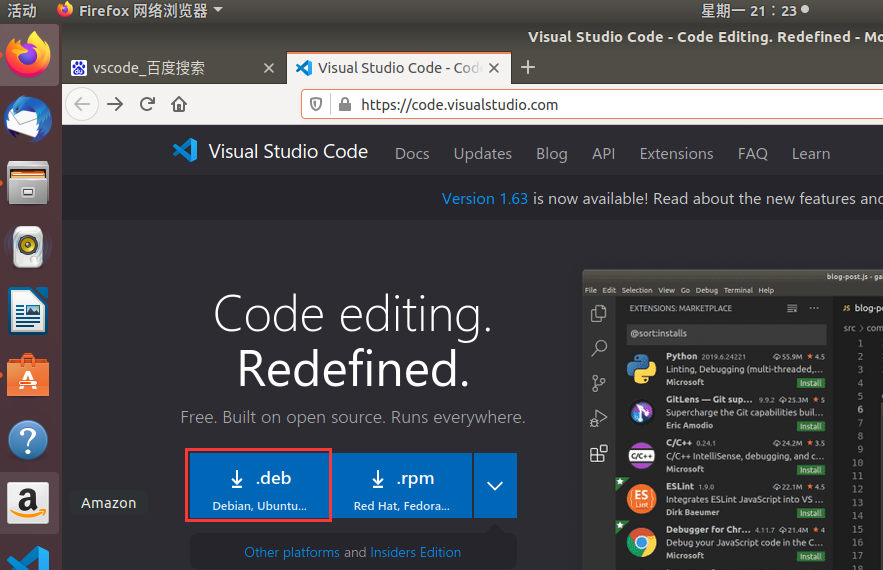

到VScode官方网站下载安装包:VScode官方网站

在这里插入图片描述

下载完成安装包以后,直接打开点击安装即可。

2.2 环境配置

需要的组件安装好以后,是需要进行环境配置的,最初我以为和 Windows 下一样,通过VScode 下载Espressif IDF 插件以后,自动安装就行了。

说明,即便在 Ubuntu 下面,目前来说(以为后期官方可能修复或者更新4.3.2版本上去)要开发 ESP32-C3 还是需要手动下载 V4.3.1 ,放置对于的位置,进行配置(手动下载替换的具体的方式和 Windows 下的一样):

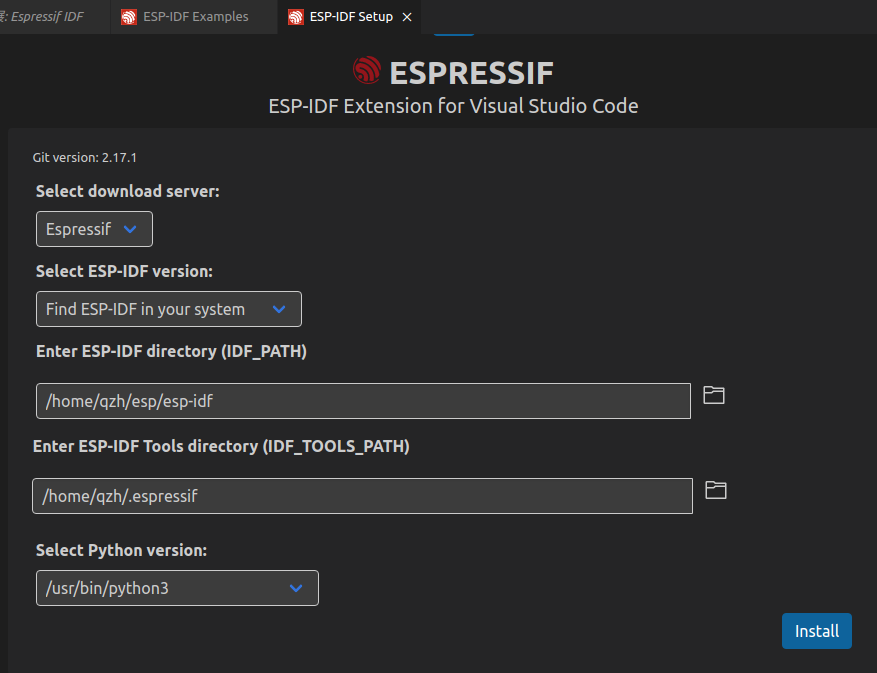

在这里插入图片描述

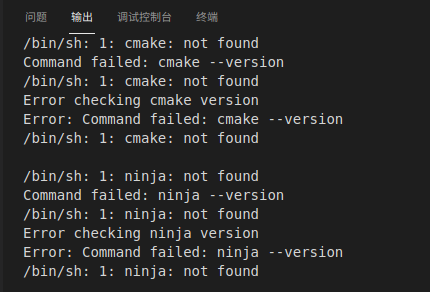

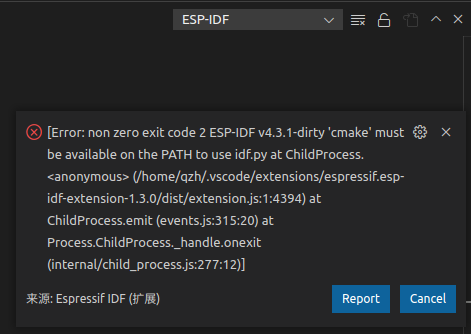

配置完成以后结果如下,是有些问题的( 后面才知道是 python 版本的问题):

在这里插入图片描述

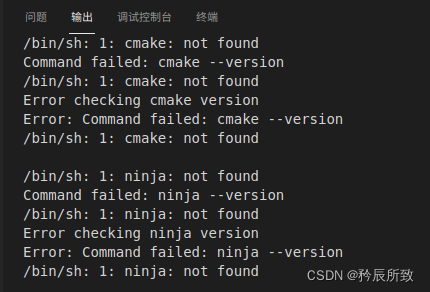

直接使用VScode配置工程环境是不行的:

在这里插入图片描述在这里插入图片描述

2.2.1 设置工具

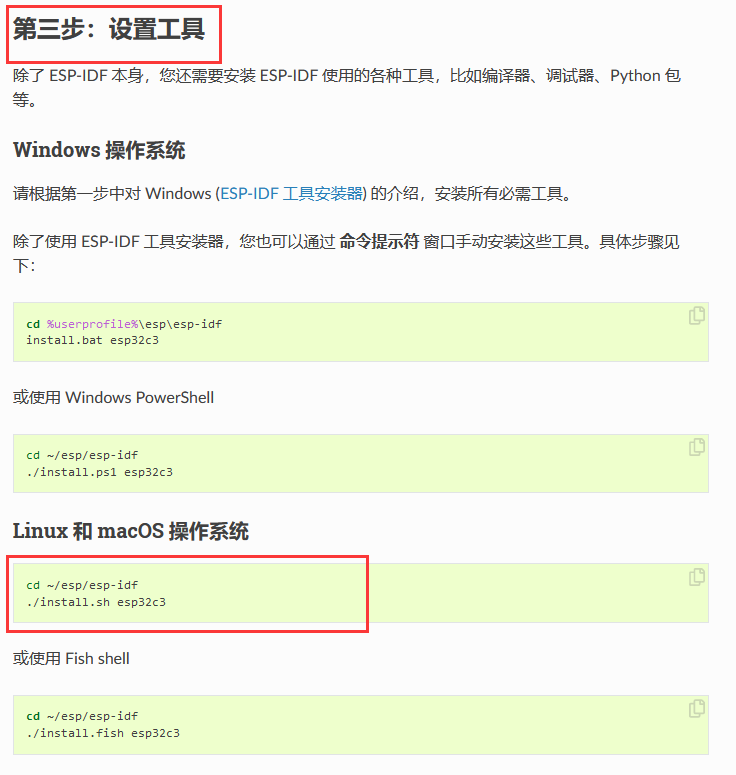

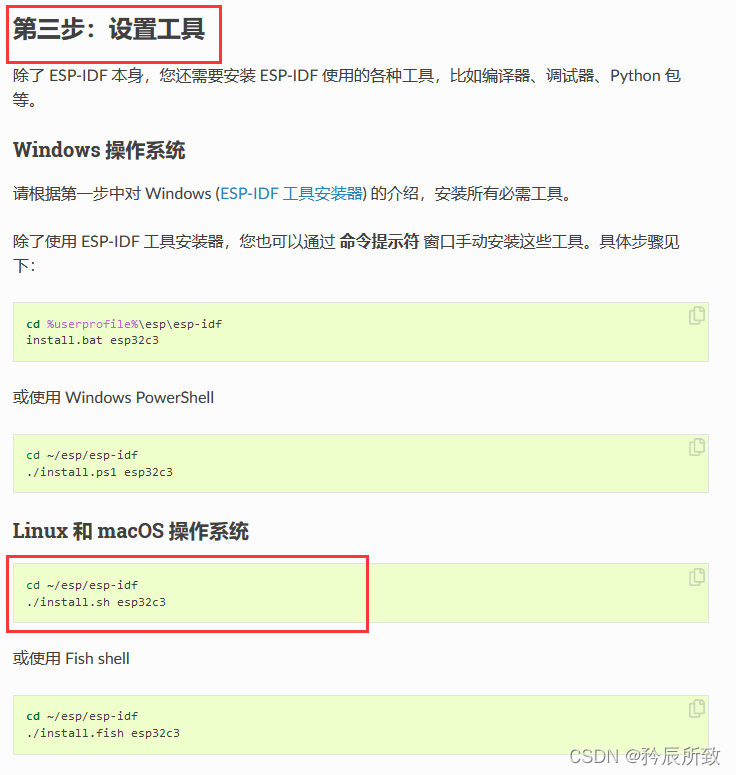

后来查看了下官方手册,需要设置工具,如下图:
在这里插入图片描述

需要在 esp-idf 目录下使用./install.sh esp32c3 设置一下工具:

在这里插入图片描述
上图出了问题,具体还是环境的问题。

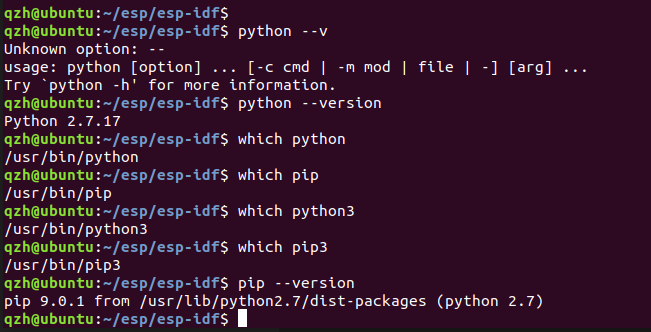

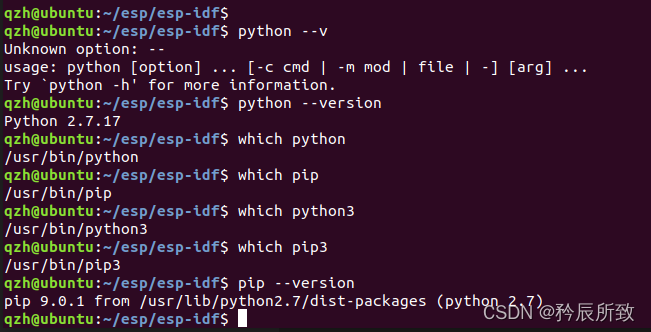

具体如何解决,在网上查找了相内容,可能是因为 python 版本的问题,我们可以通过查看版本和路径查看相应的内容,查看当前系统使用的python版本等,如下图:

在这里插入图片描述在这里插入图片描述

发现虽然已经安装好了 python,但是其实有很多个版本,上图系统默认的还是 Python 2.7.17,所以这可能就是问题的根本了。

2.2.2 ubuntu 修改默认的python版本

这个小结介绍 ubuntu修改默认的python版本,这里我参考了另一篇博文:

ubuntu18.04修改默认的python及pip版本

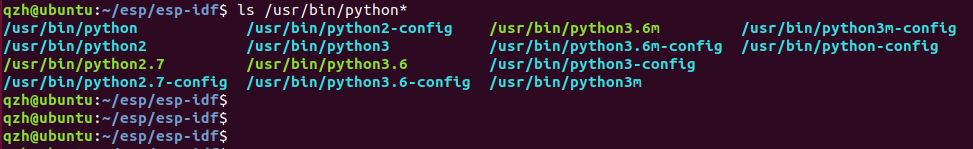

根据上面这篇博文的介绍,先使用 ls /usr/bin/python* 查看一下目前的python版本有多少:

在这里插入图片描述具体的根据博文中的操作,一步一步输入指令:

  1. sudo update-alternatives --install /usr/bin/python python /usr/bin/python2.7 1
  2. sudo update-alternatives --install /usr/bin/python python /usr/bin/python3.6 2
  3. sudo update-alternatives --config python

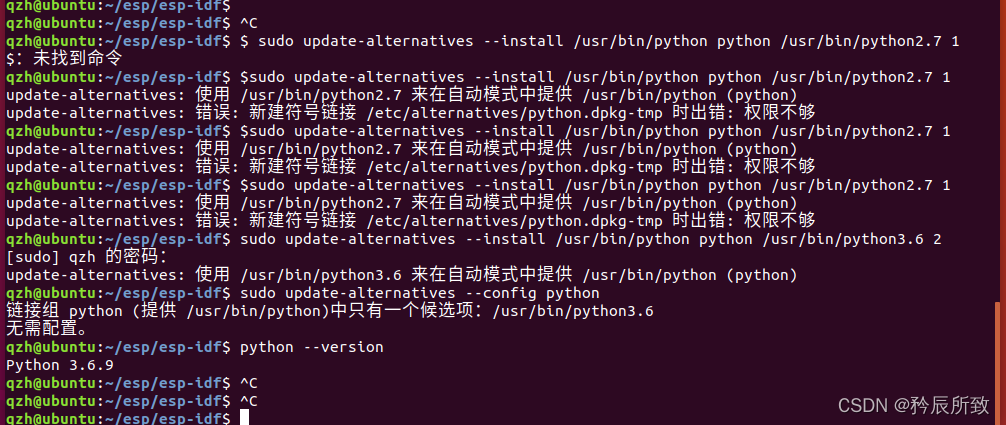

完成后再次使用 python --version 查看当前环境 python 版本,具体步骤如下图,其中有一些警告错误,但是结果是成功了:

在这里插入图片描述

2.2.3 ‘sys_platform == “win32”’ don’t match your environment

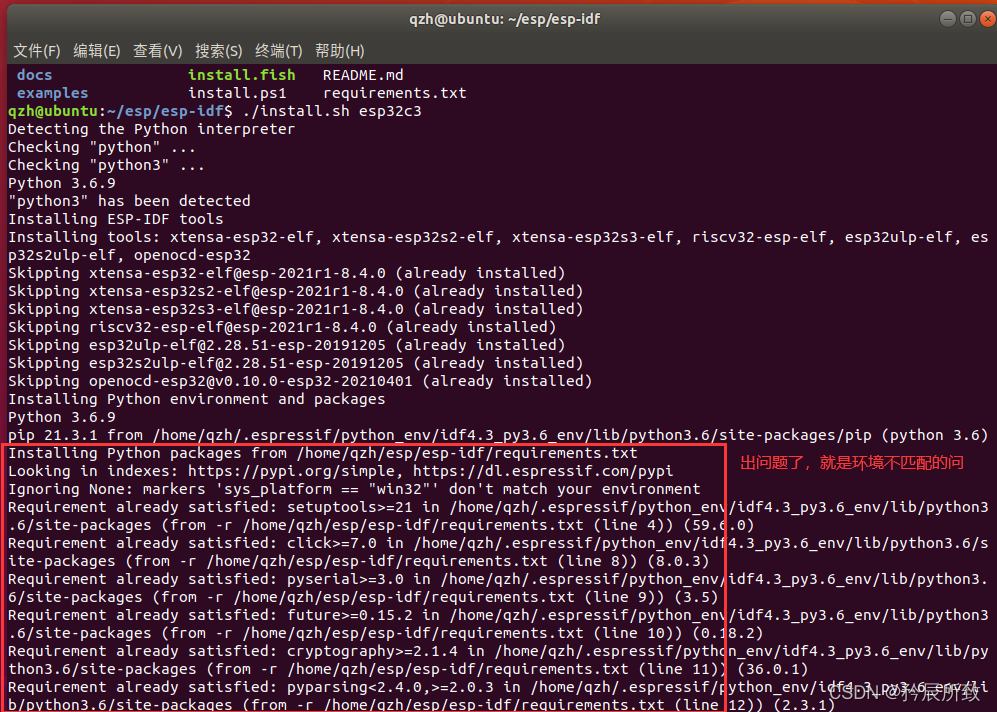

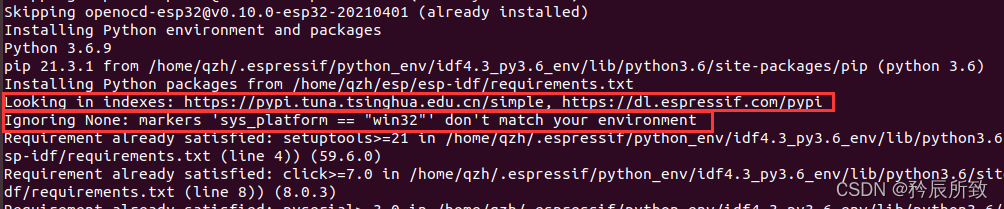

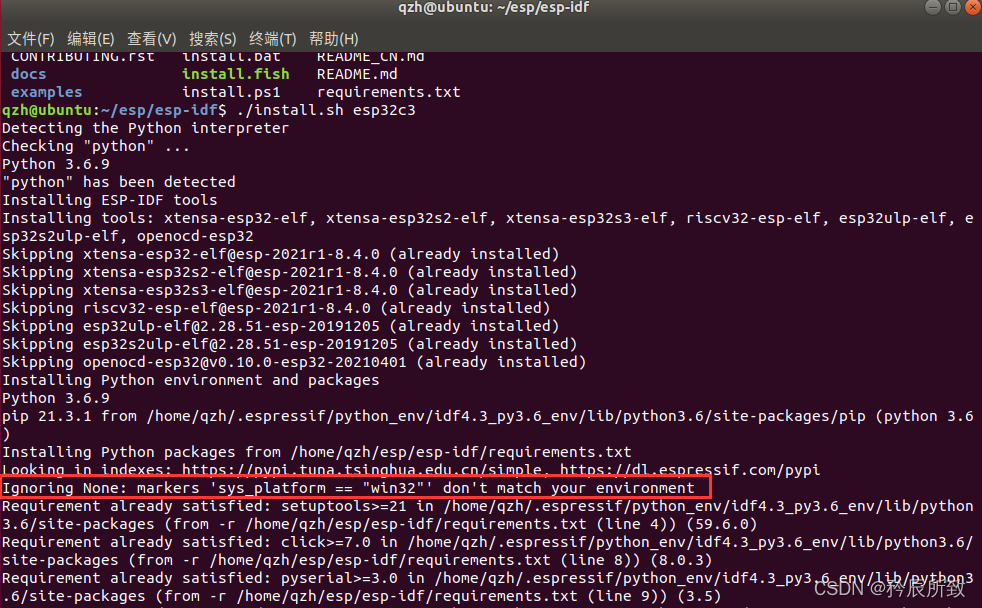

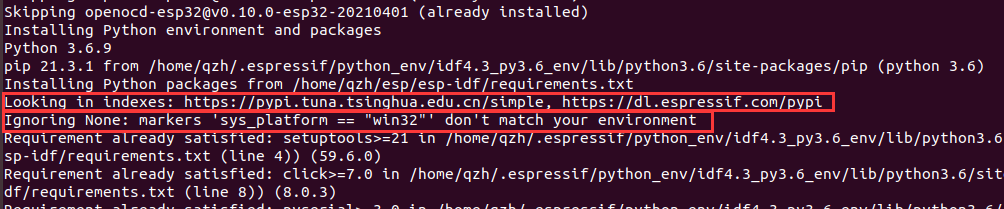

上面配置完成默认 python 版本,再次执行 ./install.sh esp32c3,看上去还是有问题:

在这里插入图片描述
因为确实不是很熟悉这个环境,所以继续去网上找答案,无奈确实没有找到对应的,但是执行这条指令最后如图:

在这里插入图片描述

上图中的结果开始就有了,只不过即便完成了这样,通过 VScode 大概工程也并没有成功,所以到最后其实自己都不知道哪一步解决了什么问题,只能除了问题,重新来一遍 = =!

2.2.4 PIP 更换国内安装源(不确定是不是必须)

在此期间为了解决'sys_platform == "win32"' don't match your environment的问题还去网上找了找,并没有找到确实的问题解决办法,但是还是根据一些擦边的帖子,进行了对于的修改:

参考了博文:PIP 更换国内安装源

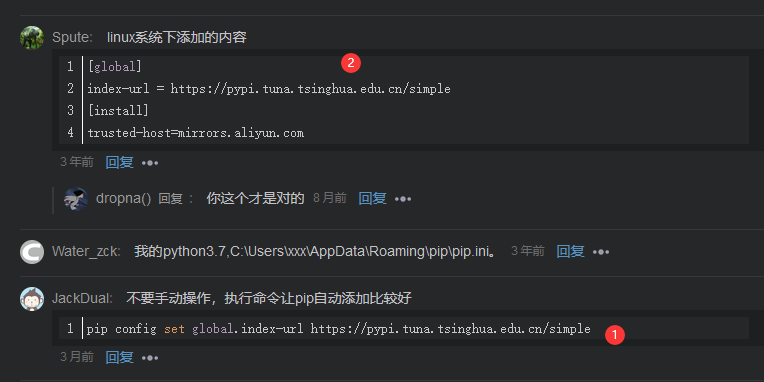

根据上面博文的回复栏里面的内容,进行了一定的设置:

在这里插入图片描述

起初我并不知道pip.conf 在什么位置,即便博文中提到自己创建一个,也不知道在什么位置创建,所以在回复栏里面看到对应的回复,进行了第一步操作:

  1. pip config set global.index-url https://pypi.tuna.tsinghua.edu.cn/simple
    在这里插入图片描述
  2. 操作完第一步,也能看到 pip.conf 的位置,于是根据另外一个回复修改了pip.conf文件:
    在这里插入图片描述
    在这里插入图片描述

这样迷迷糊糊修改完成,然后测试了一下:

在这里插入图片描述

看上去问题还在,其实这个环境安装这个,安装哪个都是重复来,重复去,至于顺利的一步到位的流程,真的太难写出来,这个问题往后面放,看到官方的文档,试着进行了一下环境配置。

2.2.5 环境配置

在2.2.3 小结的结尾的图,也是提示

 All done! You can now run:
 . ./export.sh

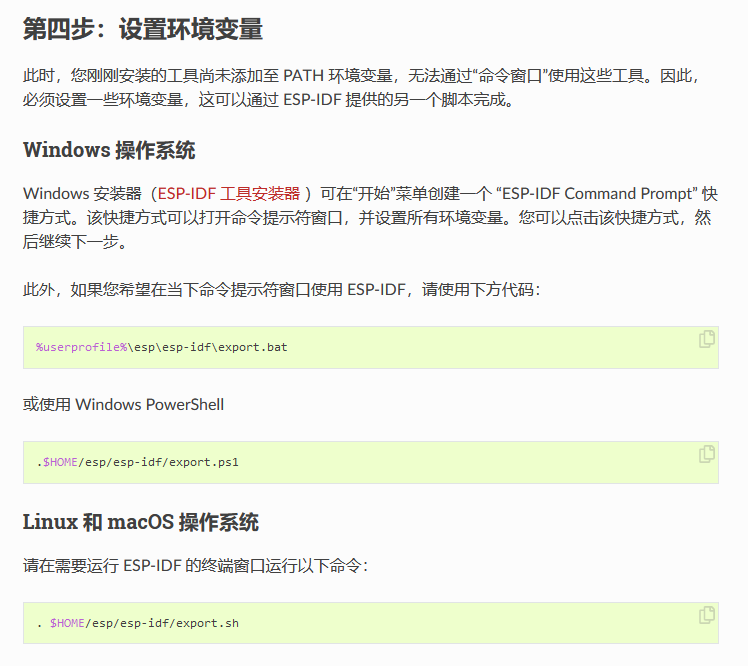

在官方文档中第 4 步 是安装环境变量:

在这里插入图片描述

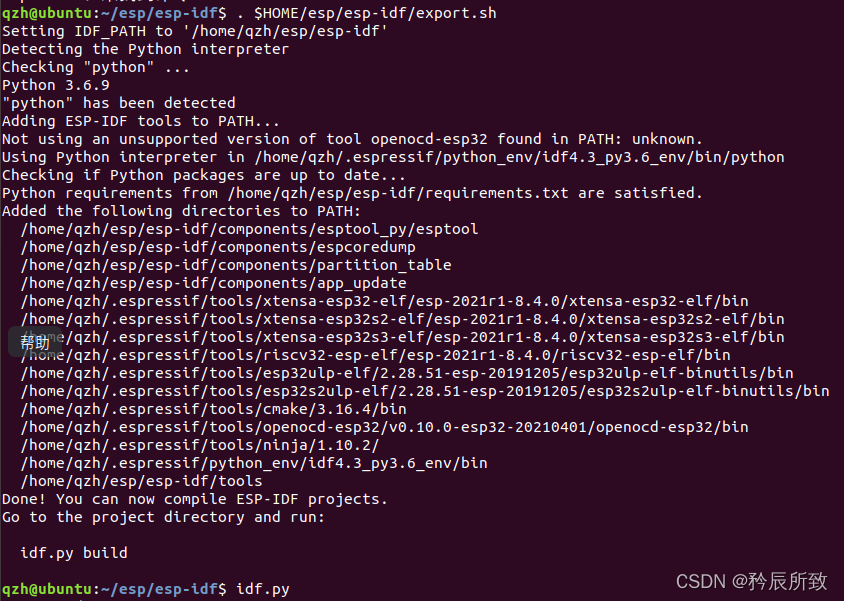

所以需要执行一遍配置环境变量,注意指令是. $HOME/esp/esp-idf/export.sh ,执行成功如下图:

在这里插入图片描述

看提示应该是安装好了,环境变量设置完成以后,查看 pip 和 python 的版本,都会变成是如下路径了:

在这里插入图片描述

这一步环境配置好以后官方文档是说可以创建工程了,其实最后如果出了问题,我会把这些步骤都重复一遍,所以真正的顺序,真的不太好说= =!

2.3 环境测试

2.3.1 VScode 插件配置

反正也不知道,在VScode 下面重复过多少次下面的步骤了:

  1. 在VScode界面下,输入 F1,选择 IDF Configure:
    在这里插入图片描述
  2. 在VScode下进行配置, 3个选项不停的测试 = =! 所以最终环境好了也不知道是哪个决定性的操作搞好了…
    在这里插入图片描述

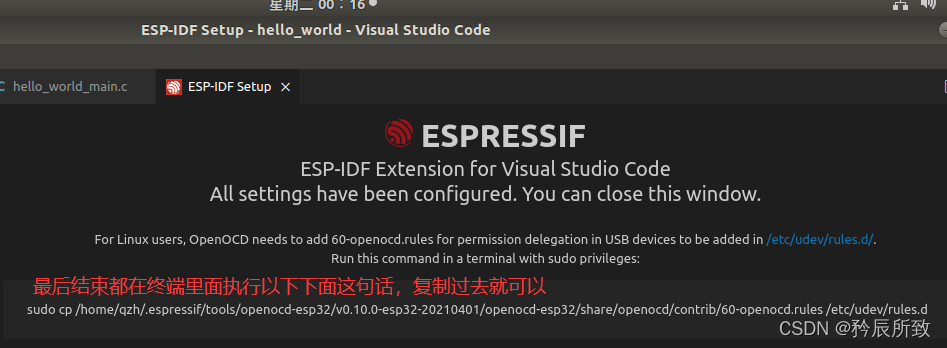

    不管使用 EXPRESS 还是 ADVANCED 还是别下面的,结束时都是如下界面:在这里插入图片描述

2.3.2 工程编译测试

工程编译测试步骤和WindowS一样:

  1. 根据样例新建一个工程;

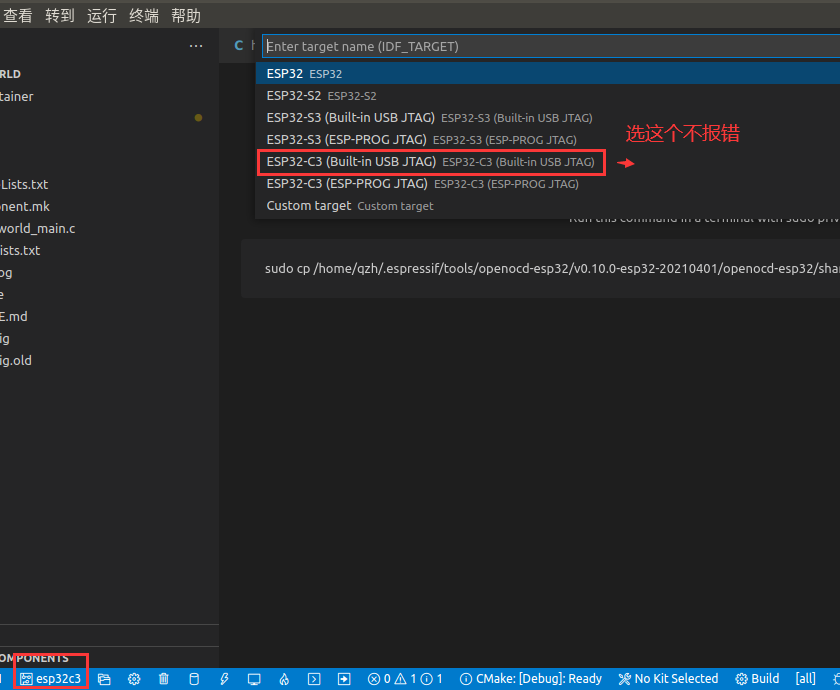

  2. 选择芯片,不报错就可以,报错前面一些环节又重复一遍= =!如果选择芯片不报错大概率环节就好了
    在这里插入图片描述
  3. 编译烧录
    编译就点击编译图标,一般来说芯片可以正常选择了就没有问题了。

2.3.2 烧录

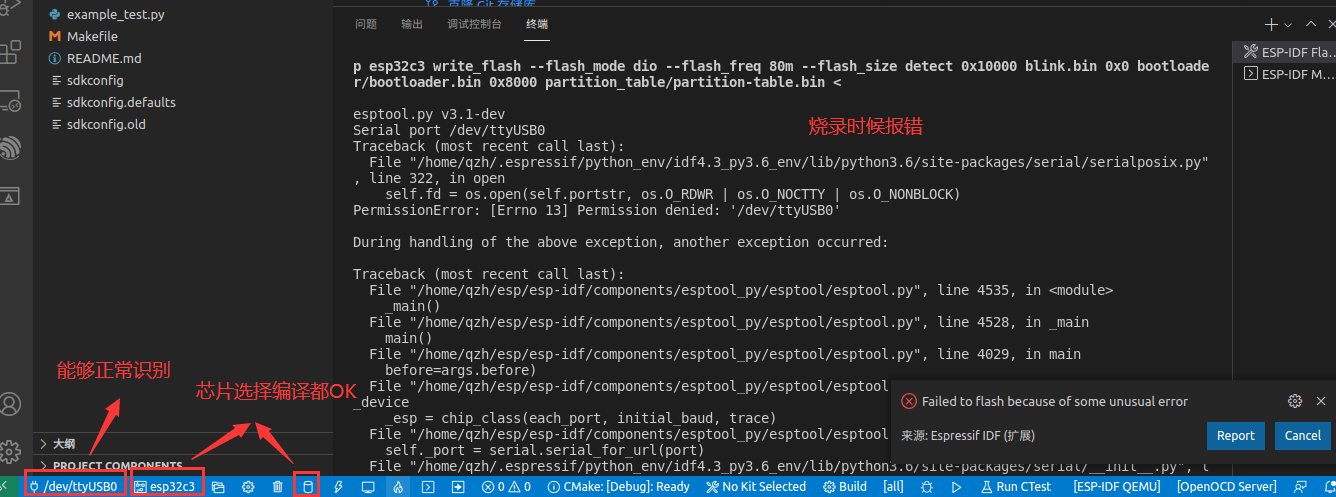

正常插上USB,连接到虚拟机,能够识别出来,编译通过但是烧录的时候报错了(忘了添加USB的权限):
在这里插入图片描述

可以使用sudo chmod -R 777 /dev/ttyUSB0,然后就可以正常下载:

在这里插入图片描述

但是这样设置重启以后又需要输入一般,这个看个人习惯,如果不觉得麻烦问题不大。

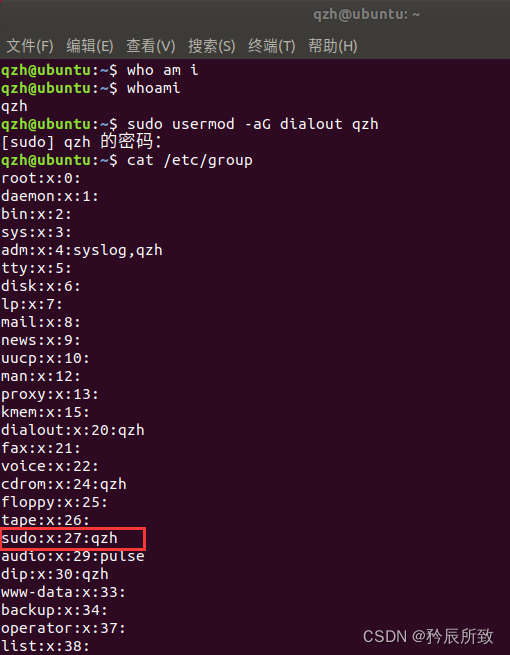

如果想让自己的账号获得root权限,可以使用sudo usermod -aG dialout xxx xxx为你的用户名

此命令的意思是 将用户添加到附属组群,改变用户sudo权限:

在这里插入图片描述

这样每次重启后下载都不需要再次给权限了。

总结一下,这个环境也是一言难尽,好在最后是完成了搭建,并且可以正常运行。前面也说过,因为测试出了问题,很多步骤都会重复再重复,并不知道绝对的先后顺序,把官方文档上的所有步骤都过一遍,然后再在 VScode 中进行设置。 总之多试试把 = =!
