👉关于作者

众所周知,人生是一个漫长的流程,不断克服困难,不断反思前进的过程。在这个过程中会产生很多对于人生的质疑和思考,于是我决定将自己的思考,经验和故事全部分享出来,以此寻找共鸣!!!

专注于Android/Unity和各种游戏开发技巧,以及各种资源分享(网站、工具、素材、源码、游戏等)

欢迎关注公众号【空名先生】获取更多资源和交流!

👉前提

这是小空坚持写的Android新手向系列,欢迎品尝。

新手(√√√)

大佬(√)

👉实践过程

近期创建的项目默认是带有的,如果没有去build.gradle文件中查看有没有引入

implementation 'androidx.constraintlayout:constraintlayout:2.1.4'

截止2022年8月最新版是2.1.4

😜示例一

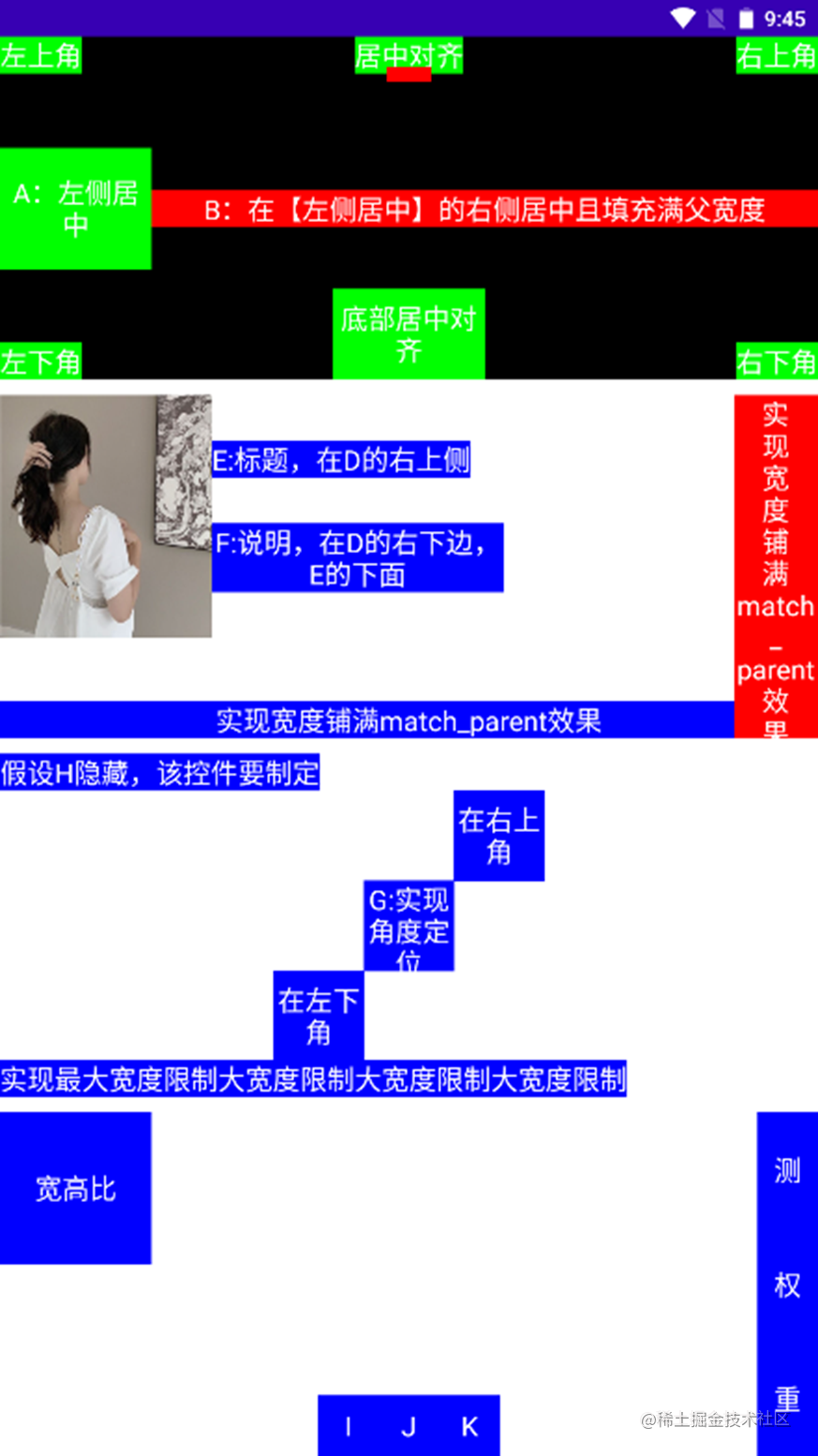

想要实现这个效果:


使用RelativeLayout无法实现,更不要说其他的了。哪怕红块底部对齐利用margin负数的形式做出来了,但是这就得是提前固定宽高,可固定高度又得考虑适配的事,或者干脆这个效果宽高要求是自适应,就挺难办的。而ConstraintLayout能轻松实现。

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        android:id="@+id/idTxtA"
        android:layout_width="100dp"
        android:layout_height="60dp"
        android:background="@color/color_00ff00"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent" />

    <TextView
        android:id="@+id/idTxtB"
        android:layout_width="40dp"
        android:layout_height="20dp"
        android:background="@color/color_ff0000"
        app:layout_constraintBottom_toBottomOf="@+id/idTxtA"
        app:layout_constraintLeft_toLeftOf="@+id/idTxtA"
        app:layout_constraintRight_toRightOf="@+id/idTxtA"
        app:layout_constraintTop_toBottomOf="@+id/idTxtA" />
</androidx.constraintlayout.widget.ConstraintLayout>

题外话:

ConstraintLayout的渲染耗时是随着进入的页面次数而不断减少直到稳定的。那这是为啥?

其实是Android机制,Android 5.0到Anroid 7.0 是预编译成机器码直接使用所以最快,但是7.0以上是即时编译,会在手机空闲的时候才渐渐转为机器码,耗时才会逐渐减少。

😜示例二

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:background="@color/black">

        <TextView
            android:id="@+id/idTxtA"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="居中对齐"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="左上角"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="右上角"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="左下角"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toLeftOf="parent" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="右下角"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintRight_toRightOf="parent" />

        <TextView
            android:layout_width="100dp"
            android:layout_height="60dp"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="底部居中对齐"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent" />

        <TextView
            android:id="@+id/idTxtB"
            android:layout_width="30dp"
            android:layout_height="10dp"
            android:background="@color/color_ff0000"
            app:layout_constraintBottom_toBottomOf="@+id/idTxtA"
            app:layout_constraintLeft_toLeftOf="@+id/idTxtA"
            app:layout_constraintRight_toRightOf="@+id/idTxtA"
            app:layout_constraintTop_toBottomOf="@+id/idTxtA" />

        <TextView
            android:id="@+id/idTxtC"
            android:layout_width="100dp"
            android:layout_height="80dp"
            android:background="@color/color_00ff00"
            android:gravity="center"
            android:text="A:左侧居中"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />
        <!--使用B的上边和A的上边对齐,B的下边和A的下边对齐,B的左边和A的右边对齐,B的右边和父右边对齐 来实现-->
        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:background="@color/color_ff0000"
            android:gravity="center"
            android:text="B:在【左侧居中】的右侧居中且填充满父宽度"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="@id/idTxtC"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toEndOf="@+id/idTxtC"
            app:layout_constraintTop_toTopOf="@id/idTxtC" />
    </androidx.constraintlayout.widget.ConstraintLayout>

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_marginTop="10dp"
        android:layout_weight="1">
        <!--实现一个左侧图片,右侧两个文本的效果:E和F文本需要左侧位于D的右侧,E需要顶部位于D的顶部,底部位于F的上部(很重要)
        F底部位于D的底部,F顶部位于E的底部。虽然其他方式也能实现效果,但是当修改D图片高度的时候,其他布局实现的就可能需要调整,而这个不需要,还是会对齐-->
        <ImageView
            android:id="@+id/idTxtD"
            android:layout_width="140dp"
            android:layout_height="160dp"
            android:background="@mipmap/study_five"
            android:contentDescription="左上角"
            android:gravity="center"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <TextView
            android:id="@+id/idTxtE"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="E:标题,在D的右上侧"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toTopOf="@id/idTxtF"
            app:layout_constraintStart_toEndOf="@id/idTxtD"
            app:layout_constraintTop_toTopOf="@id/idTxtD" />

        <TextView
            android:id="@+id/idTxtF"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="F:说明,在D的右下边,\nE的下面"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="@id/idTxtD"
            app:layout_constraintStart_toEndOf="@id/idTxtD"
            app:layout_constraintTop_toBottomOf="@id/idTxtE" />

        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="实现宽度铺满match_parent效果"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="0dp"
            android:background="@color/color_ff0000"
            android:gravity="center"
            android:text="实\n现\n宽\n度\n铺\n满\nmatch\n_\nparent\n效\n果"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent" />
    </androidx.constraintlayout.widget.ConstraintLayout>

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_marginTop="10dp"
        android:layout_weight="1">

        <TextView
            android:id="@+id/idTxtG"
            android:layout_width="60dp"
            android:layout_height="60dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="G:实现角度定位"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <TextView
            android:layout_width="60dp"
            android:layout_height="60dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="在右上角"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintCircle="@id/idTxtG"
            app:layout_constraintCircleAngle="45"
            app:layout_constraintCircleRadius="84dp" />

        <TextView
            android:layout_width="60dp"
            android:layout_height="60dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="在左下角"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintCircle="@id/idTxtG"
            app:layout_constraintCircleAngle="225"
            app:layout_constraintCircleRadius="84dp" />

        <TextView
            android:id="@+id/idTxtH"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="H:测试隐藏"
            android:textColor="@color/white"
            android:textSize="18sp"
            android:visibility="gone"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />
        <!--要想实现该控件指定就需要使用layout_goneMarginTop属性,表示目标控件gone的时候该控件外边距是多少-->
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginTop="10dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="假设H隐藏,该控件要制定"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toBottomOf="@id/idTxtH"
            app:layout_goneMarginTop="0dp" />
        <!--如果layout_constraintWidth_max和layout_constraintWidth_percent结合使用 则对应的layout_width或layout_height为0dp-->
        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_marginTop="10dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="实现最大宽度限制大宽度限制大宽度限制大宽度限制"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintWidth_max="wrap"
            app:layout_constraintWidth_percent="0.8"
            app:layout_goneMarginTop="0dp" />
    </androidx.constraintlayout.widget.ConstraintLayout>

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_marginTop="10dp"
        android:layout_weight="1">

        <TextView
            android:layout_width="0dp"
            android:layout_height="100dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="宽高比"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintDimensionRatio="1:1"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />
        <!--下方是试验链约束,layout_constraintHorizontal_chainStyle有三个值:spread是默认,spread_inside是摊开,packed是紧挨着,试验下就知道了-->
        <TextView
            android:id="@+id/idTxtI"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="I"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintHorizontal_chainStyle="packed"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toLeftOf="@+id/idTxtJ" />

        <TextView
            android:id="@+id/idTxtJ"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="J"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toRightOf="@+id/idTxtI"
            app:layout_constraintRight_toLeftOf="@id/idTxtK" />

        <TextView
            android:id="@+id/idTxtK"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text="K"
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toRightOf="@id/idTxtJ"
            app:layout_constraintRight_toRightOf="parent" />
        <!--下方几个是测试权重-->
        <TextView
            android:id="@+id/idTxtL"
            android:layout_width="40dp"
            android:layout_height="0dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text=""
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toTopOf="@id/idTxtM"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintVertical_weight="1" />

        <TextView
            android:id="@+id/idTxtM"
            android:layout_width="40dp"
            android:layout_height="0dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text=""
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toTopOf="@id/idTxtN"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toBottomOf="@id/idTxtL"
            app:layout_constraintVertical_weight="1" />

        <TextView
            android:id="@+id/idTxtN"
            android:layout_width="40dp"
            android:layout_height="0dp"
            android:background="@color/color_0000ff"
            android:gravity="center"
            android:text=""
            android:textColor="@color/white"
            android:textSize="18sp"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toBottomOf="@id/idTxtM"
            app:layout_constraintVertical_weight="1" />
    </androidx.constraintlayout.widget.ConstraintLayout>
</LinearLayout>


👉其他

📢作者:小空和小芝中的小空

📢转载说明-务必注明来源:芝麻粒儿 的个人主页 - 专栏 - 掘金 (juejin.cn)

📢这位道友请留步☁️,我观你气度不凡,谈吐间隐隐有王者霸气💚,日后定有一番大作为📝!!!旁边有点赞👍收藏🌟今日传你,点了吧,未来你成功☀️,我分文不取,若不成功⚡️,也好回来找我。

【版权声明】本文为华为云社区用户原创内容,转载时必须标注文章的来源(华为云社区)、文章链接、文章作者等基本信息, 否则作者和本社区有权追究责任。如果您发现本社区中有涉嫌抄袭的内容,欢迎发送邮件进行举报,并提供相关证据,一经查实,本社区将立刻删除涉嫌侵权内容,举报邮箱: cloudbbs@huaweicloud.com
  • 点赞
  • 收藏
  • 关注作者

评论(0

0/1000
抱歉,系统识别当前为高风险访问,暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称,即可参与社区互动!

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。
