C# Chart控件标记问题

举报
IC00 发表于 2022/09/26 19:53:53 2022/09/26
【摘要】 在做项目的时候,遇到一个需求,需要我对Chart图标标记数据正在运行,实现数据可视化,因为我们的表格是隐藏Y轴的刻度是看不到数据值的,于是采用数据标记的形式来动态展示值,那么我们应该怎么去处理这个问题呢,阅读这篇文章吧,我们一起学习学习一下,创作不易,大家点赞关注评论收藏,你的点赞和关注是我创作的动力,也是我持续不断学习的动力。谢谢大家啦!!!

前言:

在做项目的时候,遇到一个需求,需要我对Chart图标标记数据正在运行,实现数据可视化,因为我们的表格是隐藏Y轴的刻度是看不到数据值的,于是采用数据标记的形式来动态展示值,那么我们应该怎么去处理这个问题呢,阅读这篇文章吧,我们一起学习学习一下,创作不易,大家点赞关注评论收藏,你的点赞和关注是我创作的动力,也是我持续不断学习的动力。谢谢大家啦!!!

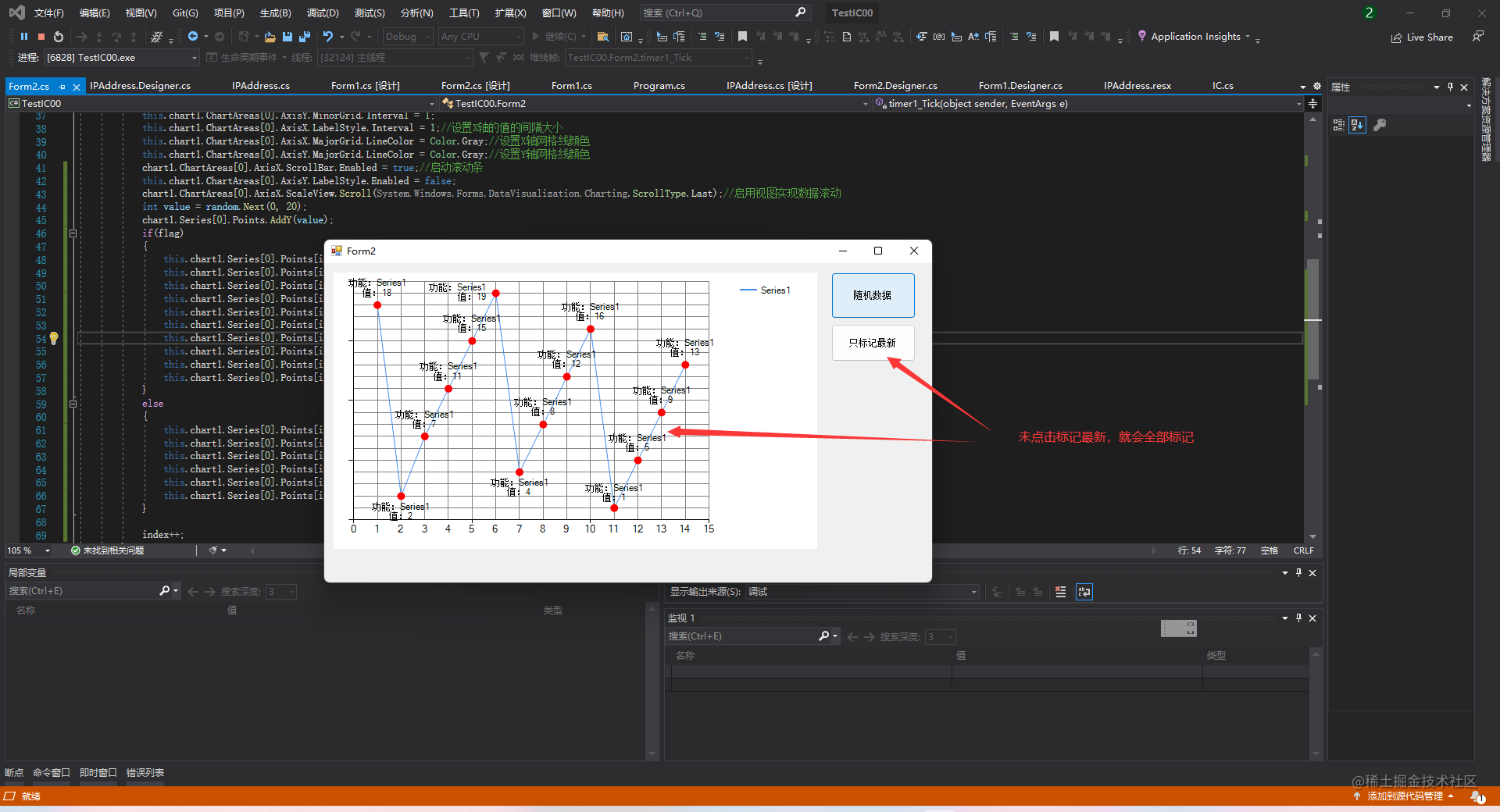

效果展示:

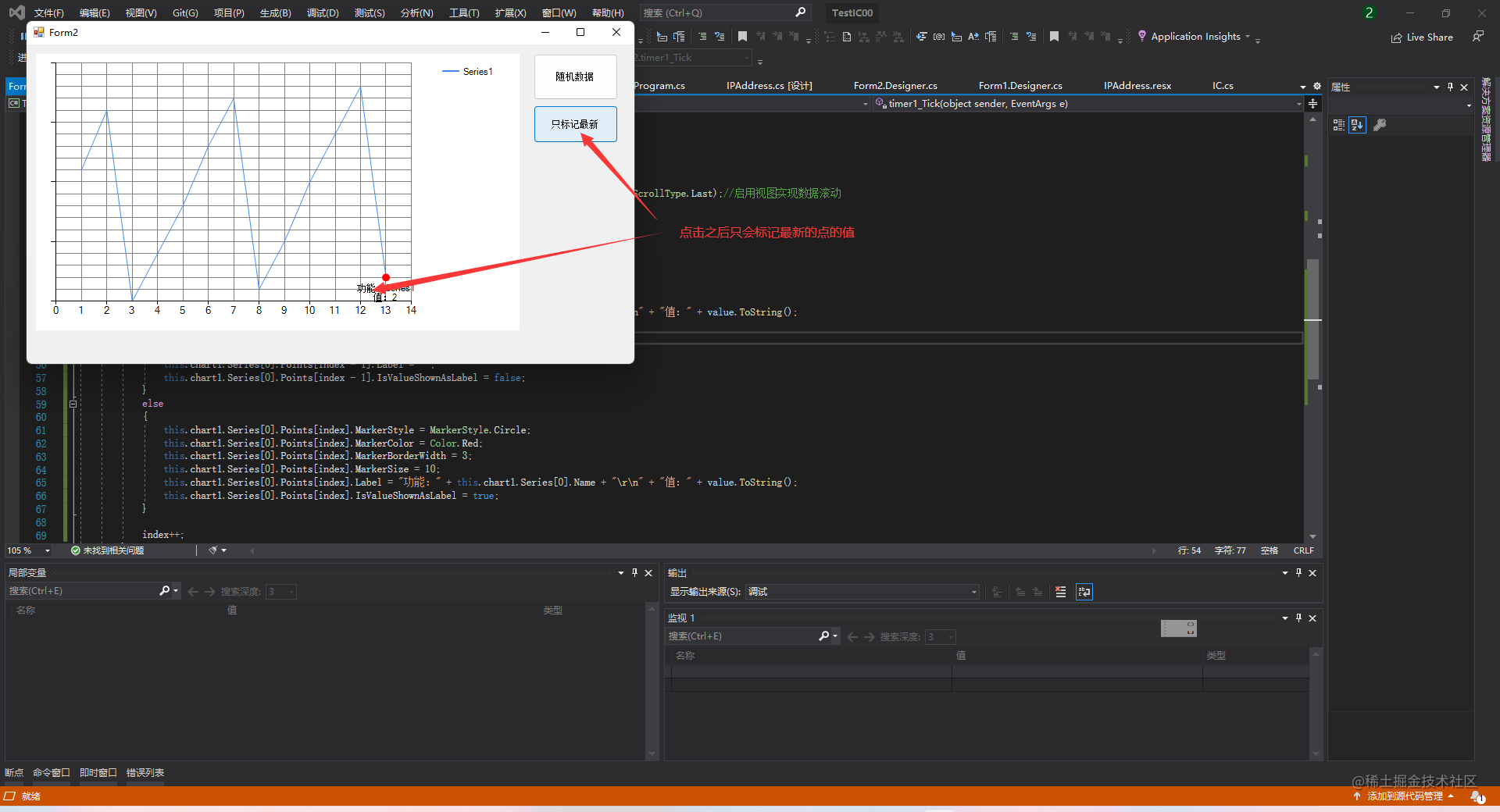

先来展示一下我们的效果,看看是怎么回事,在看看有没有欲望往下面看看文章,主要是对Chart图的标记问题做了处理,我们使用了Chart控件的一个对Point点的设置实现这种动态展示Chart图的标记,两张图的效果对比非常明显,对于我们 有这样的需求的项目可以采用这样的形式,或者采用另一种的鼠标点击弹出提示,下篇文章应该会写出来和大家一起学习一下,大家多点赞,我创作的动力更强。

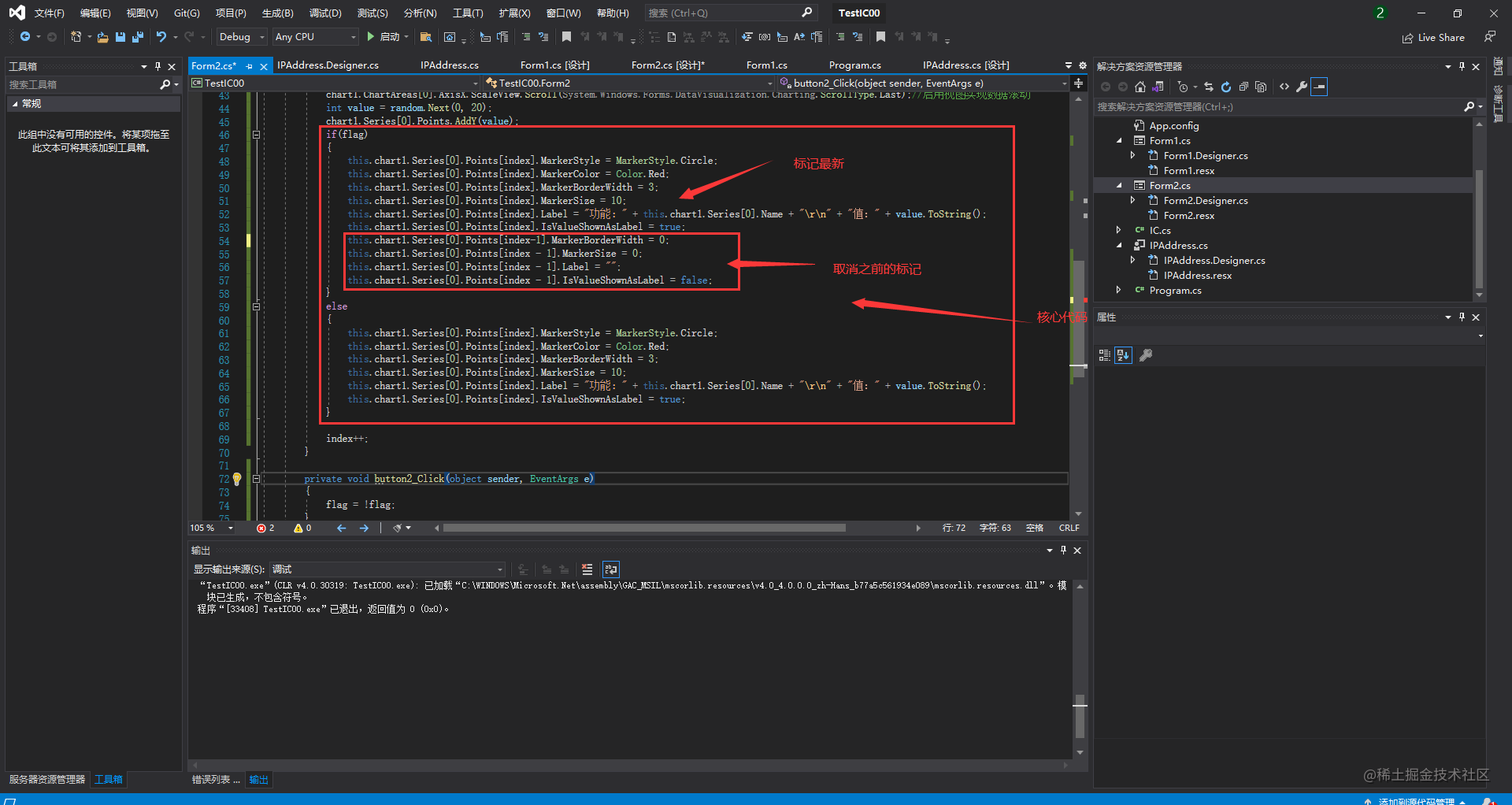

解决方法:

我们来看一下解决的方法,我使用Chart控件里面对Point的MarkerStyle 进行标记,实现这样的方式,对MarkerStyle 的样式设置标记大小,标记颜色,以及标记展示的值,使用的是随机函数产生的数据,生成的表格,对表格的数据添加,然后在对这个点进行标记,只标记最新是使用标一个去一个的方式,就是我把最新的标记好,把上一个去掉标记,哪个按钮我只给了一个状态值让它去判断是最新还是一直标记,也可以加个状态不标记。后面贴了代码你们可以后期自己二次更新。


using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using System.Windows.Forms.DataVisualization.Charting;

namespace TestIC00
{
    public partial class Form2 : Form
    {
        public Form2()
        {
            InitializeComponent();
        }

        private void Form2_Load(object sender, EventArgs e)
        {

        }
        public int index = 0;
        public bool flag = false;
        private void button1_Click(object sender, EventArgs e)
        {
            timer1.Enabled = !timer1.Enabled;//对定时器的操作,点击打开或关闭定时器,主要是实现一秒传一个值
        }
        private void timer1_Tick(object sender, EventArgs e)
        {
            Random random = new Random();
            this.chart1.ChartAreas[0].AxisX.MajorGrid.Interval = 1;//网格间隔
            this.chart1.ChartAreas[0].AxisX.MinorGrid.Interval = 1;
            this.chart1.ChartAreas[0].AxisY.MajorGrid.Interval = 1;//网格间隔
            this.chart1.ChartAreas[0].AxisY.MinorGrid.Interval = 1;
            this.chart1.ChartAreas[0].AxisX.LabelStyle.Interval = 1;//设置X轴的值的间隔大小
            this.chart1.ChartAreas[0].AxisX.MajorGrid.LineColor = Color.Gray;//设置X轴网格线颜色
            this.chart1.ChartAreas[0].AxisY.MajorGrid.LineColor = Color.Gray;//设置Y轴网格线颜色
            chart1.ChartAreas[0].AxisX.ScrollBar.Enabled = true;//启动滚动条
            this.chart1.ChartAreas[0].AxisY.LabelStyle.Enabled = false;//使Y轴的刻度隐藏
            chart1.ChartAreas[0].AxisX.ScaleView.Scroll(System.Windows.Forms.DataVisualization.Charting.ScrollType.Last);//启用视图实现数据滚动
            int value = random.Next(0, 20);//产生随机数进行赋值
            chart1.Series[0].Points.AddY(value);//对折线图添加数据
            if(flag)//判断标记,如果是true表示只标记最新,需要去掉前面的一个值
            {
                this.chart1.Series[0].Points[index].MarkerStyle = MarkerStyle.Circle;//设置标记的形状为圆形
                this.chart1.Series[0].Points[index].MarkerColor = Color.Red;//形状颜色设置
                this.chart1.Series[0].Points[index].MarkerBorderWidth = 3;//形状大小设置
                this.chart1.Series[0].Points[index].MarkerSize = 10;//设置我们展示标记的大小
                this.chart1.Series[0].Points[index].Label = "功能:" + this.chart1.Series[0].Name + "\r\n" + "值:" + value.ToString();//对标记展示的值
                this.chart1.Series[0].Points[index].IsValueShownAsLabel = true;//展示标记
                this.chart1.Series[0].Points[index-1].MarkerBorderWidth = 0;//改前一个标记的大小
                this.chart1.Series[0].Points[index - 1].MarkerSize = 0;//形状大小
                this.chart1.Series[0].Points[index - 1].Label = "";//展示数据
                this.chart1.Series[0].Points[index - 1].IsValueShownAsLabel = false;//不展示
            }
            else//对数据一直标记
            {
                this.chart1.Series[0].Points[index].MarkerStyle = MarkerStyle.Circle;
                this.chart1.Series[0].Points[index].MarkerColor = Color.Red;
                this.chart1.Series[0].Points[index].MarkerBorderWidth = 3;
                this.chart1.Series[0].Points[index].MarkerSize = 10;
                this.chart1.Series[0].Points[index].Label = "功能:" + this.chart1.Series[0].Name + "\r\n" + "值:" + value.ToString();
                this.chart1.Series[0].Points[index].IsValueShownAsLabel = true;
            }
           //也可以加一种状态是什么也不标记,你们自己对那个状态值的处理就可以啦
            index++;
        }

        private void button2_Click(object sender, EventArgs e)//只标记最新按钮
        {
            flag = !flag;//对状态值的改变,我就使用了两种状态,你们可以改
        }
    }
}

总结:

这篇文章主要是对我遇到的一个问题的一种简单的解决办法,虽然很简单,但是还是有技术含量的,C#的问题太多了,而去解决的人太少,我们要懂得分享,而我们发文章的人太少啦,所以我把我遇到的一些问题的解决办法发出来,让大家指点我一下,我们一起学习一下,当然还有别的方法,别的方法是用鼠标点击展示,有兴趣的同学可以看看我下篇文章,创作不易点赞关注评论收藏,谢谢大家啦,我们一起共同进步。栓Q!!!
