计算机网络协议,记录

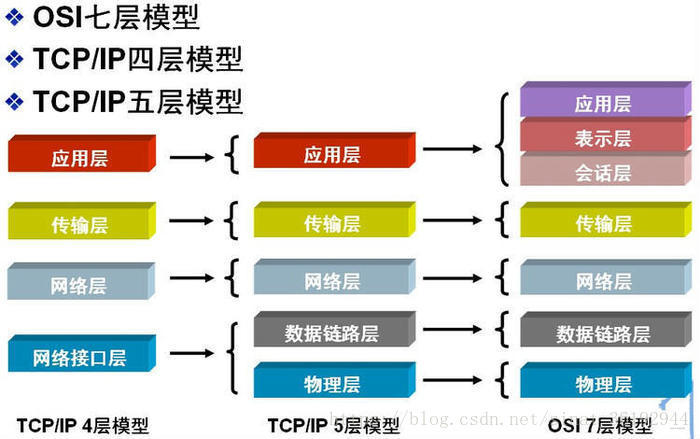

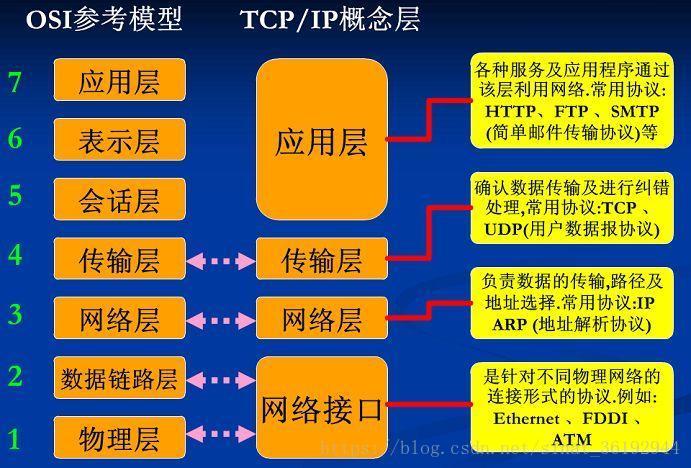

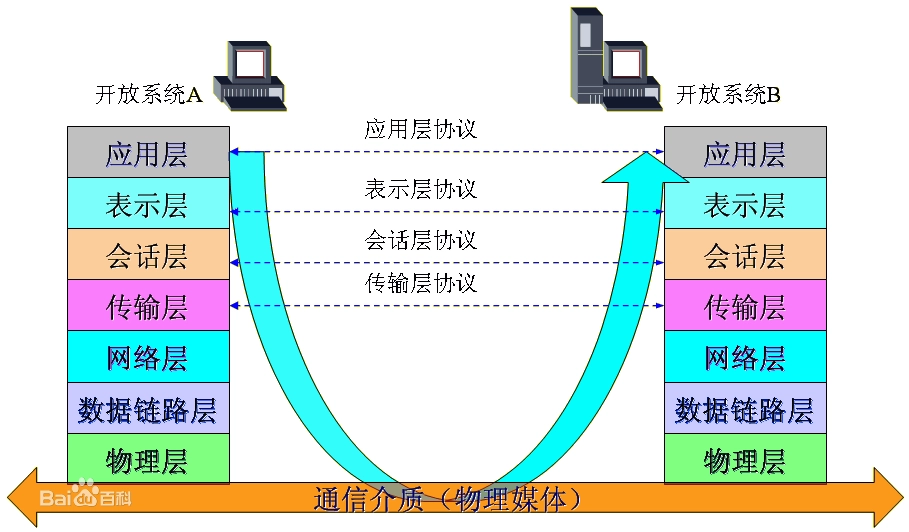

概念图

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

各层说明及协议

一、物理层(Physical Layer)

OSI模型的最低层或第一层,规定了激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性,为上层协议提供了一个传输数据的物理媒体。
在这一层,协议数据单元为比特(bit)。
在物理层的互联设备包括:集线器(Hub)、中继器(Repeater)等。

物理层:(典型设备:中继器,集线器、网线、HUB) 数据单元:比特 (Bit)

以太网物理层、调制解调器、PLC 、SONET/SDH 、G.709 、光导纤维、 同轴电缆、双绞线

二、数据链路层(Datalink Layer)

OSI模型的第二层,它控制网络层与物理层之间的通信,其主要功能是在不可靠的物理介质上提供可靠的传输。该层的作用包括:物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
在这一层,协议数据单元为帧(frame)。
在数据链路层的互联设备包括:网桥(Bridge)、交换机(Switch)等。

数据链路层: (典型设备: 网卡,网桥,交换机) 数据单元:帧 (Frame)

PPP(Point-to-Ponit Protocol)点对点协议面向字节,由三部分组成:一个将IP 数据报封装到串行链路的方法;一个用于建立、配置和测试数据链路连接的链路控制协议

停止等待协议:
CSMA/CD(Carrrier Sense Multiple Access with Collision Detection)载波监听多点接入/碰撞检测协议。总线型网络,协议的实质是载波监听和碰撞检测。载波监听即发数据前先检测总线上是否有其他计算机在发送数据,如暂时不发数据,避免碰撞。碰撞检测为计算机边发送数据边检测信道上的信号电压大小。

ARQ(Automatic Repeat-reQuest )自动重传请求协议,错误纠正协议之一,包括停止等待ARQ 协议和连续ARQ 协议,错误侦测、正面确认、逾时重传与负面确认继以重传等机制。

三、网络层(Network Layer)

OSI模型的第三层,其主要功能是将网络地址翻译成对应的物理地 ,并决定如何将数据从发送方路由到接收方。该层的作用包括:对子网间的数据包进行路由选择,实现拥塞控制、网际互连等功能。
在这一层,协议数据单元为数据包(packet)。
在网络层的互联设备包括:路由器(Router)等。

网络层: (典型设备:路由器,防火墙、多层交换机) 数据单元:数据包(Packet )

IP (IPv4 · IPv6) (Internet Protocol) 网络之间互连的协议

ARP (Address Resolution Protocol) 即地址解析协议,实现通过IP 地址得 知其物理地址。

RARP (Reverse Address Resolution Protocol)反向地址转换协议允许局域 网的物理机器从网关服务器的 ARP 表或者缓存上请求其 IP地址。

ICMP (Internet Control Message Protocol )Internet 控制报文协议。它是TCP/IP 协议族的一个子协议,用于在IP 主机、路由器之间传递控制消息。

ICMPv6 :

IGMP (Internet Group Management Protocol) Internet 组管理协议,是因特 网协议家族中的一个组播协议,用于 IP 主机向任一个直接相邻的路由器报 告他们的组成员情况。

四、传输层(Transport Layer)

OSI模型中最重要的一层,是第一个端到端,即主机到主机的层次。其主要功能是负责将上层数据分段并提供端到端的、可靠的或不可靠的传输。此外,传输层还要处理端到端的差错控制和流量控制问题。
在这一层,协议数据单元为数据段(segment)。
传输层协议的代表包括:TCP、UDP、SPX等。

传输层: (典型设备: 进程和端口) 数据单元:数据段 (Segment)

TCP (Transmission Control Protocol )传输控制协议提供可靠的面向连接的服务,传输数据前须先建立连接,结束后释放。可靠的全双工信道。可靠、有序、无丢失、不重复。

UDP (User Datagram Protocol )用户数据报协议发送数据前无需建立连接,不使用拥塞控制,不保证可靠交付,最大努力交付。

五、会话层(Session Layer)

OSI模型的第五层,管理主机之间的会话进程,即负责建立、管理、终止进程之间的会话。其主要功能是建立通信链接,保持会话过程通信链接的畅通,利用在数据中插入校验点来同步两个结点之间的对话,决定通信是否被中断以及通信中断时决定从何处重新发送。

六、表示层(Presentation Layer)

OSI模型的第六层,应用程序和网络之间的翻译官,负责对上层数据或信息进行变换以保证一个主机应用层信息可以被另一个主机的应用程序理解。表示层的数据转换包括数据的解密和加密、压缩、格式转换等。

七、应用层(Application Layer)

OSI模型的第七层,负责为操作系统或网络应用程序提供访问网络服务的接口。术语“应用层”并不是指运行在网络上的某个特别应用程序,应用层提供的服务包括文件传输、文件管理以及电子邮件的信息处理。

在应用层的互联设备包括:网关(Gateway)等。
文件传输协议FTP(File Transfer Protocol),端口号为21;
超文本传输协议HTTP(HypertextTransfer Protocol),端口号为80;
简单网络管理协议SNMP(SimpleNetwork Management Protocol)
域名服务协议DNS(Domain Name Service)
网络文件系统NFS(Network File System)

应用层: (典型设备:应用程序,如FTP,SMTP ,HTTP)

DHCP(Dynamic Host Configuration Protocol)动态主机分配协议,使用 UDP 协议工作,主要有两个用途:给内部网络或网络服务供应商自动分配 IP 地址,给用户或者内部网络管理员作为对所有计算机作中央管理的手段。实 现即插即用连网。

FTP (File Transfer Protocol)文件传输协议<端口号21>减少或消除不同操作系统下处理文件的不兼容性。

HTTP (Hypertext Transfer Protocol )超文本传输协议 <端口号 80>, 面向事务的应用层协议

SMTP (Simple Mail Transfer Protocol )简单邮件传输协议 <端口号25> 用于发送邮件。

RPC (Remote Procedure Call Protocol )(RFC- 1831)远程过程调用协 议

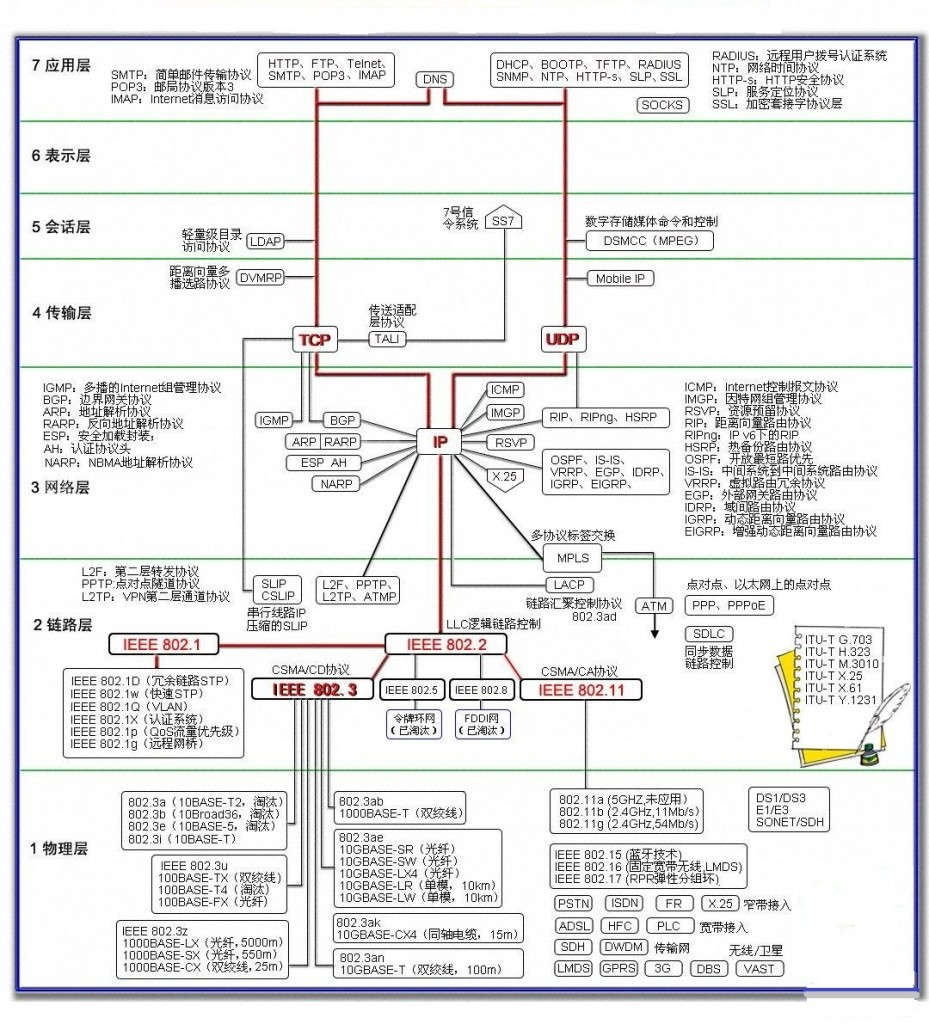

概念图

在这里插入图片描述
