nRF52832学习记录(八、WDT看门狗 )

举报
矜辰所致 发表于 2022/09/25 05:54:37 2022/09/25
【摘要】 nRF52832 看门狗 使用 低频时钟源(LFCLK)提供时钟,是向下计数的定时器。 启动后,看门狗加载 CRV 寄存器中的指定值。然后开始计数,当计数到0后,会溢出产生 TIMEOUT 事件。看门狗 ...

nRF52832 看门狗 使用 低频时钟源(LFCLK)提供时钟,是向下计数的定时器。
启动后,看门狗加载 CRV 寄存器中的指定值。然后开始计数,当计数到0后,会溢出产生 TIMEOUT 事件。看门狗 TIMEOUT 事件会导致系统复位 或者 TIMEOUT 中断。
看门狗的超时时间:
timeout [s] = ( CRV + 1 ) / 32768
看门狗喂狗的方式:
将特殊值 0x6E524635 写入所有使能的 重载寄存器 RR[n]

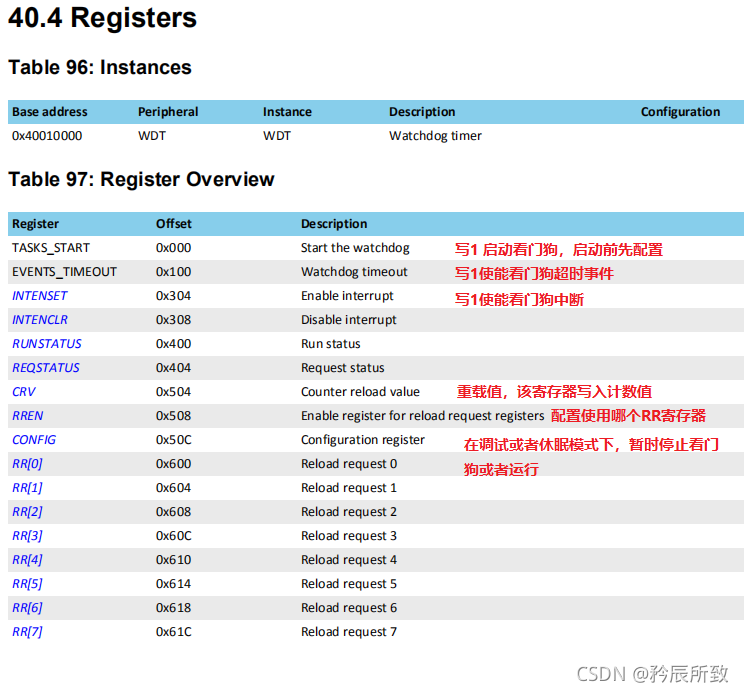

看门狗寄存器如下:
请添加图片描述
看门狗的使用方法(寄存器版):

/**
 * 看门狗中断
 */
void WDT_IRQHandler(void)
{
    if ((NRF_WDT->EVENTS_TIMEOUT!= 0) && ((NRF_WDT->INTENSET) != 0)) {
        //do something!!  //复位前就2个32.768khz时钟周期的时间执行这个操作,在此之后,将发生复位
    }
}

/** 启动内部LFCLK晶振功能,和RTC一样
 */
 void lfclk_config(void)
{
    NRF_CLOCK->LFCLKSRC             = (CLOCK_LFCLKSRC_SRC_Xtal << CLOCK_LFCLKSRC_SRC_Pos);
    NRF_CLOCK->EVENTS_LFCLKSTARTED  = 0;
    NRF_CLOCK->TASKS_LFCLKSTART     = 1;
    while (NRF_CLOCK->EVENTS_LFCLKSTARTED == 0) {
    }
    NRF_CLOCK->EVENTS_LFCLKSTARTED = 0;
}

int main(void)
{
    /*
    时钟,外设,IO口按键,LED灯等的初始化
    */
    ...

    //*配置看门狗*//
    //配置看门狗重载值,由timeout [s] = ( CRV + 1 ) / 32768计算得复位时间2s
    NRF_WDT->CRV=65535;
    //配置看门狗休眠下也运行
    NRF_WDT->CONFIG=0x01;
    //申请喂狗通道,也就是使用哪个RR,使用RR[0]
    NRF_WDT->RREN=0x01;
    //启动WDT
    NRF_WDT->TASKS_START=1;

    //*配置看门狗中断*//
    //使能看门狗定时器超时事件
    NRF_WDT->EVENTS_TIMEOUT=1;
    //使能看门狗中断
    NRF_WDT->INTENSET=1;
    //使能看门中断嵌套
    NVIC_EnableIRQ(WDT_IRQn);
	//...
    while (1)
    {
		//...
        if(nrf_gpio_pin_read(BUTTON_1) == 0)//使用按键喂狗
        {
            //实现喂狗
            NRF_WDT->RR[0]=0x6E524635UL;
        }
    }
}



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57

看门狗的使用方法(库函数版):

库函数使用相应的库文件得添加,头文件路径得添加

#include <stdbool.h>
#include <stdint.h>

#include "nrf.h"
#include "bsp.h"
#include "app_timer.h"
#include "app_error.h"
#include "nrf_drv_wdt.h"
#include "nrf_drv_clock.h"
#include "nrf_delay.h"
#include "app_util_platform.h"

//...
/*
#define nrf_drv_wdt_channel_id      nrfx_wdt_channel_id

typedef nrf_wdt_rr_register_t nrfx_wdt_channel_id;

typedef enum
{
    NRF_WDT_RR0 = 0, /**< Reload request register 0.
    NRF_WDT_RR1,     /**< Reload request register 1.
    NRF_WDT_RR2,     /**< Reload request register 2.
    NRF_WDT_RR3,     /**< Reload request register 3.
    NRF_WDT_RR4,     /**< Reload request register 4.
    NRF_WDT_RR5,     /**< Reload request register 5.
    NRF_WDT_RR6,     /**< Reload request register 6.
    NRF_WDT_RR7      /**< Reload request register 7.
} nrf_wdt_rr_register_t;
*/
nrf_drv_wdt_channel_id m_channel_id;

/**
 * 看门狗事件回调
 */
void wdt_event_handler(void)
{
     //do something!!  //复位前就2个32.768khz时钟周期的时间执行这个操作,在此之后,将发生复位
}

int main(void)
{
    uint32_t err_code = NRF_SUCCESS;

    //初始化低速时钟
    err_code = nrf_drv_clock_init();
    APP_ERROR_CHECK(err_code);
    nrf_drv_clock_lfclk_request(NULL);

    //配置按键,LED灯,根据自己的板子
    nrf_gpio_cfg_output(12);
    nrf_gpio_cfg_input(BUTTON_1,NRF_GPIO_PIN_PULLUP);
    bsp_board_init(BSP_INIT_LEDS);

    /*
    #define NRF_DRV_WDT_DEAFULT_CONFIG  NRFX_WDT_DEAFULT_CONFIG

    #define NRFX_WDT_DEAFULT_CONFIG                                               \
    {                                                                         \
        .behaviour          = (nrf_wdt_behaviour_t)NRFX_WDT_CONFIG_BEHAVIOUR, \
        .reload_value       = NRFX_WDT_CONFIG_RELOAD_VALUE,                   \
        .interrupt_priority = NRFX_WDT_CONFIG_IRQ_PRIORITY,                   \
    }
    在上面的默认定义中的数值,可以自行修改
    */
    nrf_drv_wdt_config_t config = NRF_DRV_WDT_DEAFULT_CONFIG;
    err_code = nrf_drv_wdt_init(&config, wdt_event_handler);
    APP_ERROR_CHECK(err_code);

    /*
    看门狗喂狗通道使能,从0开始自动查找可食用的RR[]
    #define nrf_drv_wdt_channel_alloc   nrfx_wdt_channel_alloc
    nrfx_err_t nrfx_wdt_channel_alloc(nrfx_wdt_channel_id * p_channel_id)
    */
    err_code = nrf_drv_wdt_channel_alloc(&m_channel_id);
    APP_ERROR_CHECK(err_code);
    /*
    使能
    #define nrf_drv_wdt_enable          nrfx_wdt_enable

    void nrfx_wdt_enable(void)
    {
        NRFX_ASSERT(m_alloc_index != 0);
        NRFX_ASSERT(m_state == NRFX_DRV_STATE_INITIALIZED);
        nrf_wdt_int_enable(NRF_WDT_INT_TIMEOUT_MASK);
        nrf_wdt_task_trigger(NRF_WDT_TASK_START);
        m_state = NRFX_DRV_STATE_POWERED_ON;
        NRFX_LOG_INFO("Enabled.");
    }
    */
    nrf_drv_wdt_enable();

    //... do something or not
    while (1)
    {
    	 //... do something or not
        if(nrf_gpio_pin_read(BUTTON_1) == 0)
        {
            /*
            喂狗
            void nrfx_wdt_channel_feed(nrfx_wdt_channel_id channel_id)
            {
                NRFX_ASSERT(m_state == NRFX_DRV_STATE_POWERED_ON);
                nrf_wdt_reload_request_set(channel_id);
            }
            */
            nrfx_wdt_channel_feed(m_channel_id);
        }
    }
}



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110

文章来源: blog.csdn.net,作者:矜辰所致,版权归原作者所有,如需转载,请联系作者。

原文链接:blog.csdn.net/weixin_42328389/article/details/120416954
