RS232:半/全双工,2根独立线MCU间连接,需要232的通信物理层专用芯片,115200 bps可支持

RS485:半双工,2根差分线MCU间连接,需要485 的通信物理层专用芯片,9600/4800bps为主,主从式结构

LIN:半双工,1根线MCU间连接,需要LIN的通信物理层专用芯片,115200bps 可支持,主从式结构

CAN:半双工,2根差分线线MCU间连接,需要CAN的通信物理层专用芯片,115200bps 可支持,主从式结构

RS485:

RS485标准是为了弥补RS232通信距离短、速率低等缺点而产生的而产生的,该接口标准只规定了电气特性,并没有规定接插件,传输电缆和 应用层通信协议。

RS485标准与RS232不一样,数据信号采用差分传输方式。
![在这里插入图片描述](https://img-blog.csdnimg.cn/f68881d9f15e4bd6bd47050c40911beb.jpeg#pic_center)

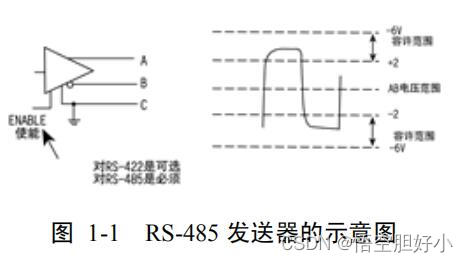

所谓差分传输,就是发送端在两条信号线上传输幅值相等,相位相反的电信号,接收端对接收的两条线信号做 减法运算,这样就获得幅值翻倍的信号。RS485上的两根线定义为A、B,如下图所示:



  • 1
  • 2
  • 3
  • 4

在这里插入图片描述

通常情况下,发送发送器A、B之间的征地安排在+2+6V,是一个逻辑状态,负电平在-2
