NXP KL03--11. KL03/KL17/KL27 低功耗设计以及待机电流

		**关注、收藏博客，不错过精彩内容**






1


对于使用电池供电的产品，要求工作时间特别久，这类产品还有个特点工作时长远小于待机时长，所以就要求这种产品的待机平均电流要求很低，基本在uA，甚至在nA级别。

KL03 低功耗设计 可以采用低电压如1.8V供电，目前国产MCU 在低电压设计方面与国外MCU还是存在差距，一般做不到如此低的电压。

待机电流 是指的是VLPS模式下，此时MCU RAM保存，可从一些特定外设恢复到正常MODE。1.8V下可达到2uA的电流。

MCU 调试低功耗的时候 技巧经验很重要，检查是否存在漏电流，比如不合格电容、电阻等器件，都会导致功耗增加。

MCU 低功耗硬件设计的地方非常容易漏电，此时待机功耗会达不到2uA.

如SOC与MCU 相连接的IO复位电路，需要MOS隔离。

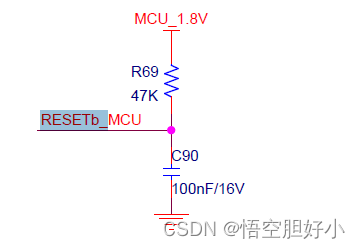

SOC与KL03 的复位电路硬件参考如下：

只有用MOS隔离 才能确保SOC端无漏电流走向KL03，最终确保低功耗设计实现。
