【摘要】 FreeRTOS 第一课：熟悉开发环境以及CubeMX下FreeRTOS配置

@TOC

第一步的记录，用永远的带头大哥“跑马灯”，来熟悉一下开发环境以及操作流程，同时了解下CubeMX下关于 FreeRTOS 的配置方法。

1、STM32CubeMX下配置第一个FreeRTOS工程

话不多说，先跑起来，然后再来一步一步分析，使用STM32CubeMX生成工程（下面的步骤属于STM32CubeMX的基础使用，这里我们不会介绍软件如何使用，只给出相关的操作步骤截图）:
1、LED所使用的GPIO

在这里插入图片描述

2、选择时钟源，配置时钟：

在这里插入图片描述

在这里插入图片描述

3、调试模式和基础时钟源

在这里插入图片描述

问题1、为什么不能使用System tick 分析

这里需要知道，使用了FreeRTOS以后，FreeRTOS 会强制使用systick作为自己的心跳，这个os_tick的优先级是最低的，他主要是处理OS任务调度，时间片查询等工作。

在图中这里设置的Timebase是HAL库所使用的基础时钟 hal_tick, 如果设置成也设置成systick，优先级最低，那么
当在高优先级（优先级高于systick）中断服务中调用 HAL_Delay()就会导致错误

当然我们也经常强调不要在中断中使用延时！不要在中断中使用延时！不要在中断中使用延时！

HAL_Delay() 函数在库中是基于所选择的的Timebase时钟来源实现的：

在这里插入图片描述

所以我们设置成其他定时器，当然建议使用基本定时器TIM6 或者 TIM7，他的优先级会默认设置最高，如下图：

在这里插入图片描述

参考博文：cubemx在使用freertos的时候为何推荐使用除systick以外的timebase

选择其他时钟源后，系统会自动生成一个Callback函数（下图例子是在L051 上选择的TIM22 定时器作为时钟源）：

在这里插入图片描述

4、调试串口选择

在这里插入图片描述

5、选择使用FREERTOS以及接口版本

在这里插入图片描述

问题2、为什么选择CMSIS_v1 分析

首先我们得明白，CMSIS是什么？

Cortex微控制器软件接口标准（CMSIS）是独立于供应商的硬件抽象层，用于基于Arm Cortex处理器的微控制器。 CMSIS定义了通用工具接口，并提供一致的设备支持。 CMSIS软件接口简化了软件重用，CMSIS提供了到处理器和外围设备，实时操作系统以及中间件组件的接口。 ------ CMSIS是接口！

所以虽然我们是使用FreeRTOS，但是和以前使用 FreeRTOS 源码移植的方式不同，我理解是CubeMX里面使用的 FreeRTOS 是被 CMSIS 重新封装过提供给用户使用的，通过 CMSIS 标准接口方便在不同平台移植。
如果以前自己用源码移植过，有自己的代码框架，可以在此选项中选择 Disable，通过以前的源码方式自己移植

官方的文档有这么一段：

在这里插入图片描述

V1使得软件能够在不同的RTOS系统下工作，为实时操作系统提供通用的API。

V2是在V1基础上的扩展了一些关于 Armv8-M的支持，动态对象，多核系统相关的东西。

所以说V2对于我们也并没有本质的使用提升，而且一般来说 支持东西越多，代码越大。

综上所述，所以我们选择 CMSIS_v1 版本的接口。

6、创建任务

在这里插入图片描述

7、生成代码

这里我们选择生成Makefile，因为我说过要抛弃MDK的盗版开发环境，开源走起，所以在此之前需要配置好开发环境。

在这里插入图片描述
在这里插入图片描述

  1. 代码生成了确保环境正常，make一下！

    如果不会的朋友可以参考我的博文：在window下使用VScode搭建ARM开发环境——手把手教学详细版

    按照教程把该准备和配置的都设置好。

在这里插入图片描述

9、跑马灯跑起来

在 freertos.c 文件中我们能看到我们创建的任务函数：
void Start_Led_toggle(void const * argument)
我们需要在任务函数中写跑马灯程序：

/* USER CODE END Header_Start_Led_toggle */
void Start_Led_toggle(void const * argument)
{
  /* USER CODE BEGIN Start_Led_toggle */
  /* Infinite loop */
  for(;;)
  {
    osDelay(500);
    HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
    // printf("this is a test!\r\n");
    osDelay(500);
    HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
    osDelay(500);
  }
  /* USER CODE END Start_Led_toggle */
}

然后编译下载 ，可以观察到板子上的LED灯安装程序跑起来了，至此，我们的FreeRTOS就用起来了（好的开始，宣告学会了一半 = =！）。

2、STM32CubeMX中 FreeRTOS 的配置说明

2.1 Config Parameters 内核参数配置

内核配置

系统工作模式

在这里插入图片描述

系统时钟节拍

FreeRTOS的时钟Tick的频率，也就是FreeRTOS用到的定时中断的产生频率,这个频率越高则定时的精度越高。但是系统消负担越大，

在这里插入图片描述

配置最大优先级数量

在这里插入图片描述

#define configMAX_PRIORITIES ( 5 )

定义可供用户使用的最大优先级数，如果这个定义的是 5，那么用户可以使用的优先级号是 0,1,2,3,4，

不包含 5，对于这一点，初学者要特别的注意

IDLE TASK所占的空间

在这里插入图片描述

任务描述信息长度

在这里插入图片描述

任务在空闲优先级中的行为

在这里插入图片描述

互斥量和信号量

在这里插入图片描述

队列和信号量的数量

在这里插入图片描述

任务的 ‘tag’ 值

在这里插入图片描述

版本兼容

在这里插入图片描述

低功耗模式

在这里插入图片描述

任务通知

在这里插入图片描述

任务的TCB

在这里插入图片描述

内存管理相关设置

内存分配

在这里插入图片描述

最大使用大小

在这里插入图片描述

内存管理方案

在这里插入图片描述

钩子函数相关设置

在这里插入图片描述

时间统计和任务可视化调试

在这里插入图片描述

协同程序

在这里插入图片描述

软件定时器

在这里插入图片描述

中断配置

SysTick中断和PendSV中断的优先级

LIBRARY_LOWEST_INTERRUPT_PRIORITY

此宏定义是用来配置 FreeRTOS的最低优先级，SysTick中断和 PendSV 默认在这个优先级。

在 NVIC分组设置为4的情况下，此宏定义的范围就是 0-15 ，即专门配置抢占优先级。这里 即专门配置抢占优先级。这里 配置 为了 15，即 SysTick和 PendSV 都配配置为了最低优先级，实际项目中也建议配置为最低优先级。

在这里插入图片描述

FreeRTOS管理的最高优先级中断

LIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY

这是针对硬件芯片的中断优先级来说的，不要与 FreeRTOS 任务优先级搞混了！

此选项定义了受FreeRTOS管理的最高优先级中断。

利用BASEPRI寄存器来选择屏蔽低于特定优先级的异常或中断，进入临界区后会屏蔽的中断等级就是由这里设置

简单的说就是允许用户在这个中断服务程序里面调用FreeRTOS的API的最高优先级。

在这里插入图片描述

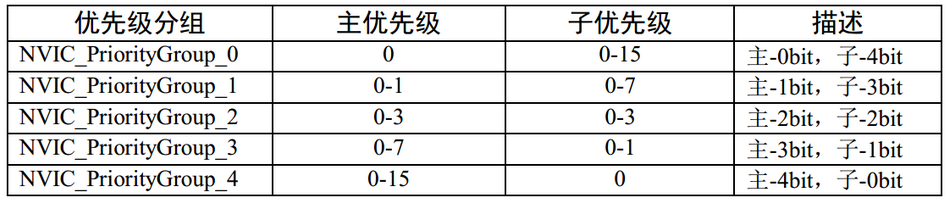

设置NVIC的优先级分组为4的情况下（全部配置为抢占式优先级。又因为STM32的优先级设置仅使用CM内核8bit中的高4bit，即只能区分2^4 = 16种优先级。因此当优先级分组设置为4的时候可供用户选择抢占式优先级为0到15，共16个优先级，配置为0表示最高优先级，配置为15表示最低优先级，不存在子优先级。）

配置configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 为 0x01此配置可以在抢占式优先级为1到15的中断里面调用FreeRTOS的API函数，抢占式优先级为0的中断里面是不允许调用的。

在这里插入图片描述

比如 configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 为 0x01 表示用户可以在抢占式优先级为 1 到 15 的中断里面调用 FreeRTOS 的 API 函数，抢占式优先级为 0 的中断里面是不允许调用的。

即抢占式优先级为 1 到 15的中断，均受FreeRTOS管理，0是最高优先级不受FreeRTOS管理。

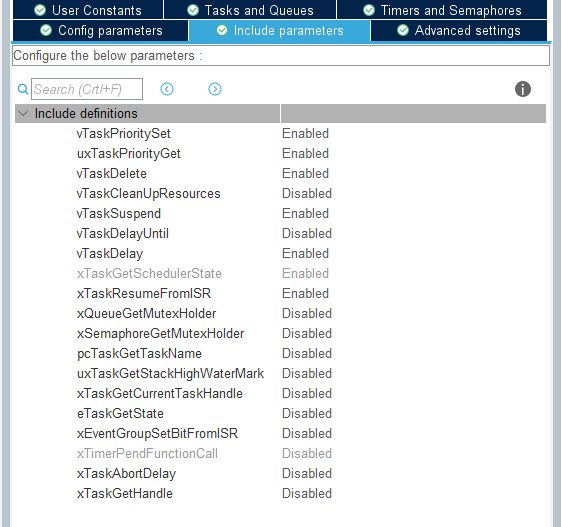

2.2 Include Parameters

系统API配置，使能或者不使能API，不用的API可以不使能以减小系统大小。对应与移植时的Config文件。

在这里插入图片描述

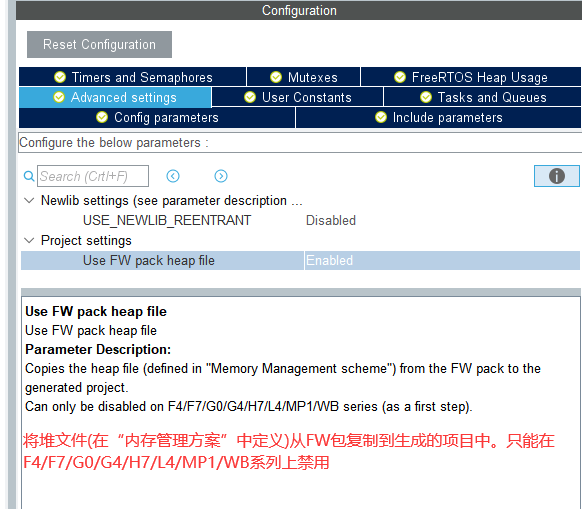

2.3 Advanced setting

高级设置，这个是新版本加的：

在这里插入图片描述

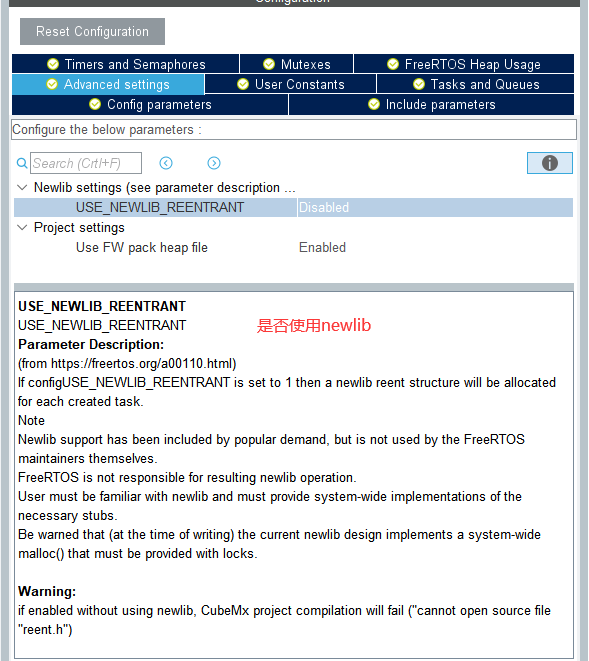

如果configUSE_NEWLIB_REENTRANT设置为1，那么将为每个创建的任务分配一个newlib rent结构。注意，Newlib支持已经被普遍的需求所包含，但是FreeRTOS维护者自己并没有使用。FreeRTOS不负责生成的newlib操作。用户必须熟悉newlib，并且必须提供必要存根的系统范围实现。请注意(在编写本文时)当前的newlib设计实现了一个必须提供锁的系统范围的malloc()。

如果在不使用newlib的情况下启用，CubeMx项目编译将失败(“无法打开源代码文件”reent.h”)

在这里插入图片描述

2.4 User Constants

用户常量，定义一些宏定义，一般不用

在这里插入图片描述

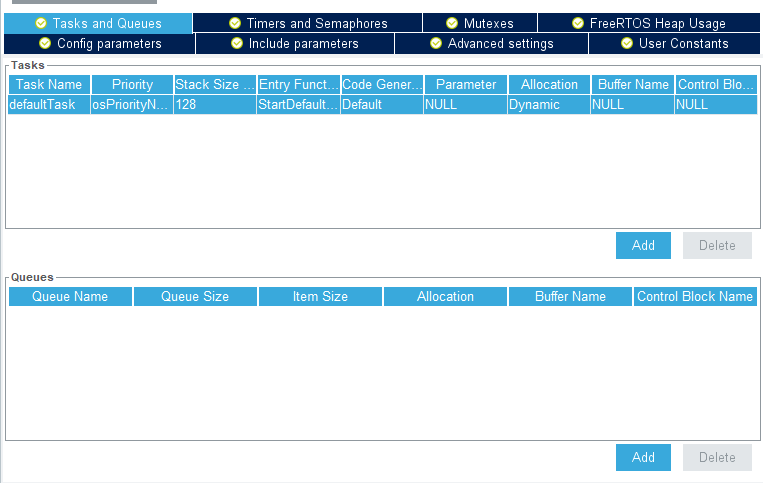

2.5 Tasks and Queues

用于添加任务和队列(系统已经默认添加了一个任务)：

在这里插入图片描述

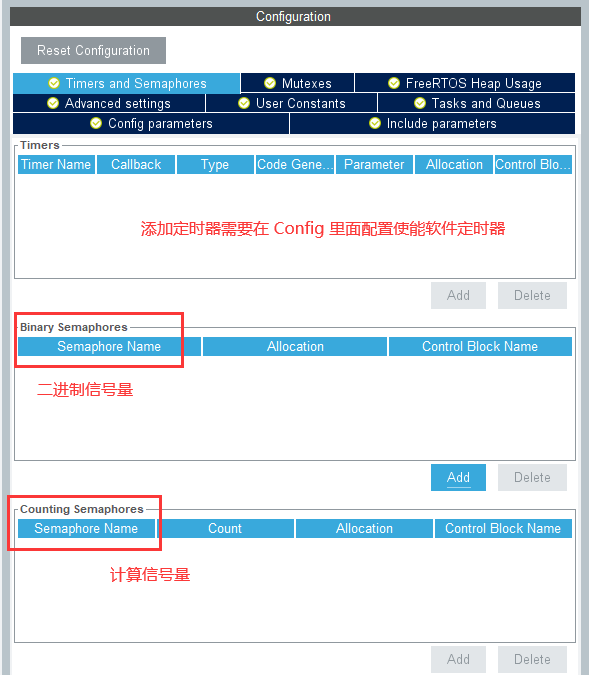

2.6 Timers and Semaphores

软件定时器和信号量的一些配置：

在这里插入图片描述

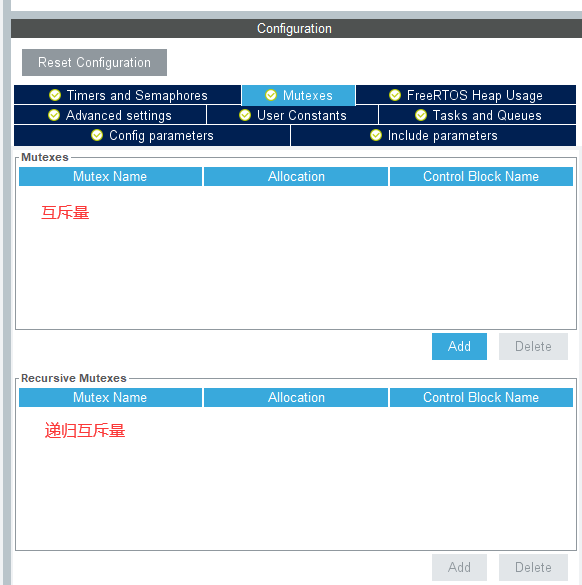

2.7 Mutexes

互斥量的配置：

在这里插入图片描述

2.8 Events

事件标志组有关的选项，但是在有些型号上会没有这个栏目

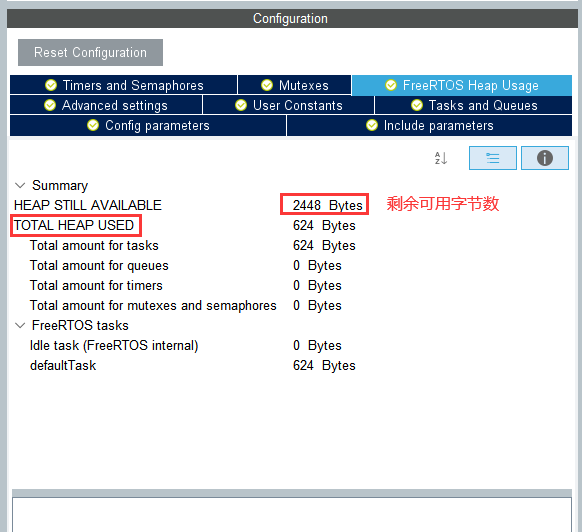

2.9 FreeRTOS Heap Usage

FreeRTOS堆使用情况：

在这里插入图片描述
