1.JVM区域划分

JVM区域包括以下几个：程序计数器，栈，堆，方法区，图中的元数据区可以理解为方法区，毕竟JVM有很多版本，不同版本的运行时区域划分也不一样。

程序计数器：内存最小的一块区域，保存了下一条要执行的指令地址在哪里，与书签类似。

栈：储存局部变量与方法调用信息，每一个线程有一个。

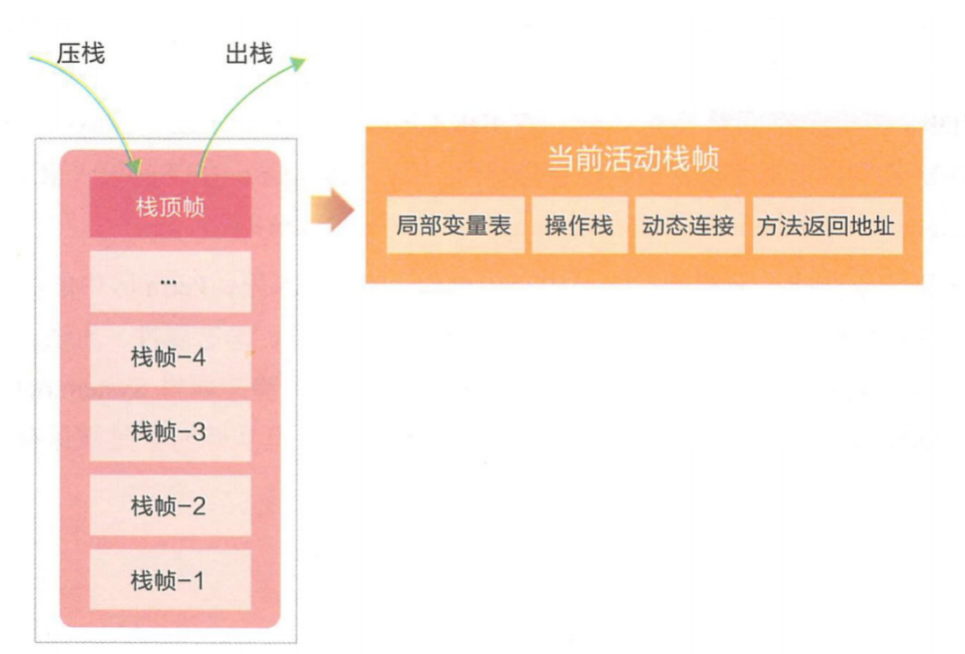

栈在JVM区域划分分为两种，一种是Java虚拟机栈，另外一种是本地方法栈，这两种栈功能非常类似，当方法被调用时，都会同步创建栈帧来存储局部变量表、操作数栈、动态连接、方法出口等信息。

只不过虚拟机栈是为虚拟机执行Java方法（也就是字节码）服务，而本地方法栈则是为虚拟机使用到的本地（Native）方法服务。

堆：储存对象以及对象的成员变量，一个进程只有一个，多个线程共用一个堆，内存中空间最大的区域，我们看到下图对堆做了细分，Java堆是垃圾收集器管理的内存区域，所以后介绍GC的时候我们细说。

方法区：存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据，即就是储存“类对象”，被static修饰的变量或方法就成了类属性，.java文件会被编译成.class文件，.class会被加载到内存中，也就被JVM构造成类对象了，这个加载的过程叫做类加载，类对象描述了类的信息，如类名，类有哪些成员，每个成员叫什么名字，权限是什么，方法名等。

2.类加载

2.1类加载过程

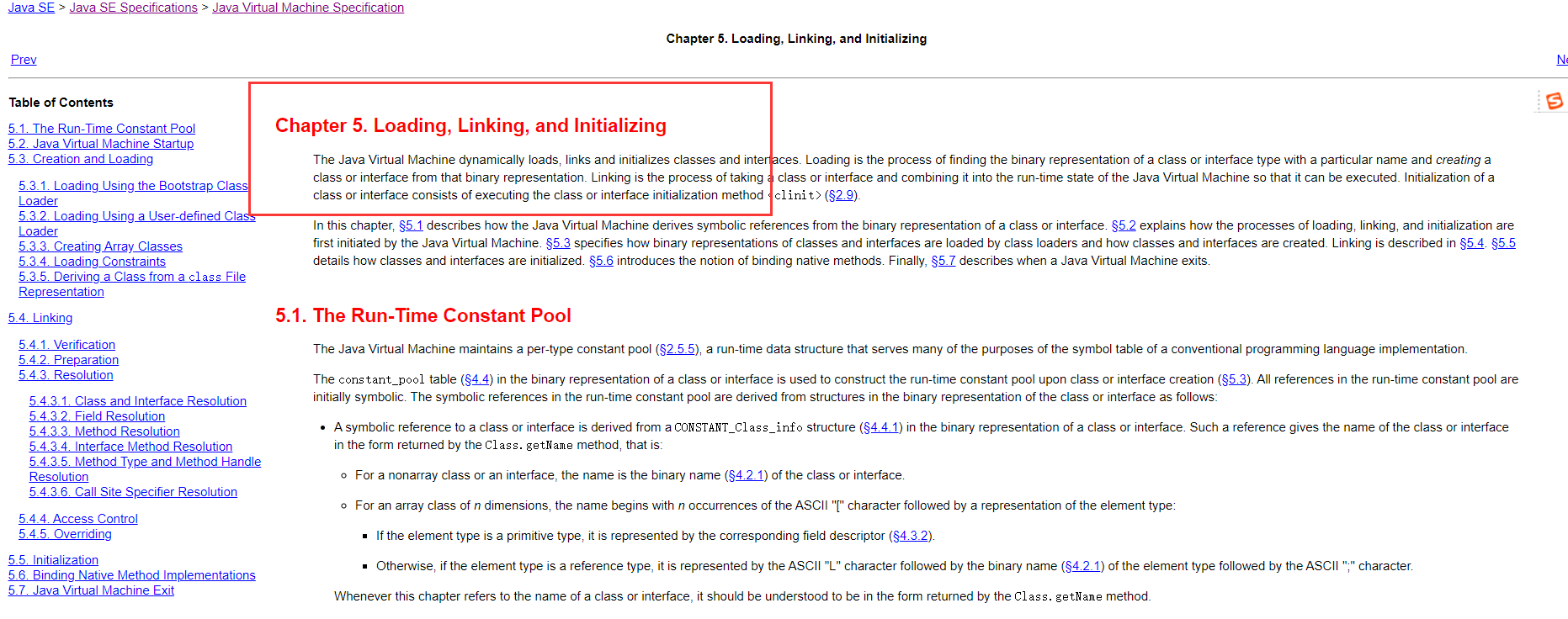

这个图片所示的类加载过程来自官方文档，类加载包括三个步骤：Loading， Linking， Initialization。
官方文档：https://docs.oracle.com/javase/specs/jvms/se8/html/jvms-5.html

一个.class文件的格式如下：

通过观察.class文件结构，.class文件把.java文件的核心信息都保留了下来，只不过表现的形式发生了变化而已。

来自官方文档：https://docs.oracle.com/javase/specs/jvms/se8/html/jvms-4.html#jvms-4.1

回到正题，类加载包括了三步：

第一步，进行Loading，通过Loading可以找到对应的.class文件，打开并读取文件，同时通过解析文件生成一个初步的类对象。

第二步，进行Linking，作用是建立多个实体之间的联系，该过程有包括三个小过程：

• 校验，主要就是验证读取到的内容是不是和规范中规定的格式完全匹配，如果不匹配，就会类加载失败，并且会抛出异常。
• 准备，给静态变量分配内存，并设置默认值。
• 解析，.class文件中，常量是集中放置的（常量池），并且每一个常量都有一个编号，.class文件中的结构体初始情况下它只记录了常量的编号，解析过程简单来说就是根据编号将对应的常量填充到类对象中。

第三步，进行Initialization，这里是真正地对类对象进行初始化，特别是静态成员。

类加载过程是在执行某方法（如main方法）之前执行的，类加载的时候会进行静态代码块的执行，想要创建实例，必然先得类加载，静态代码块只会执行一次，构造方法与普通代码块每次实例对象都会执行，并且普通代码块比静态代码块先执行。

所以可以得到结论，静态的代码块，普通代码块，构造方法执行顺序为：静态的代码块->普通代码块->构造方法。

2.2双亲委派模型

双亲委派模型是类加载中的一个环节，属于Loading阶段，它是描述如何根据类的全限定名找到class文件的过程。

在JVM里面提供了一组专门的对象，用来进行类的加载，即类加载器，当然既然双亲委派模型是类加载中的一部分，所以其所描述找.class文件的过程也是类加载器来负责的。

但是想要找全class文件可不容易，毕竟.class文件可能在jdk目录里面，可能在项目的目录里面，还可能在其他特定的位置，因此JVM提供了多个类加载器，每一个类加载器负责在一个片区里面找，毕竟分工明确，才能事半功倍。

默认的类加载器主要有三个:

• BootStrapClassLoader，负责加载标准库里面的类，如String，Random，Scanner等。
• ExtensionClassLoader，负责加载JDK扩展的类，现在基本上很少使用了。
• ApplicationClassLoader，负责加载当前项目目录中的类。

除了默认的几个类加载器，程序员还可以自定义类加载器，来加载其他目录的类，如Tomcat就自定义了类加载器，用来专门加载webapps目录中的.class文件，但是自定义的类加载器未必要遵守双亲委派模型，毕竟你在自己特定的目录下还没有找到对应的.class文件，再去标准库去找基本上也是未果，Tomcat中的自定义的类加载器就没有遵守双亲委派模型。

而双亲委派模型就描述了类加载过程中的找目录的环节，它的内容如下：

如果一个类加载器收到了类加载的请求，它首先不会自己去尝试加载这个类，而是把这个请求委派给父类加载器去完成，每一个层次的类加载器都是如此。

因此所有的加载请求最终都应该传送到顶层的启动类加载器中，只有当父加载器反馈自己无法完成这个加载请求（它的搜索范围中没有找到所需的类）时，子加载器才会尝试自己去加载（去自己的片区搜索）。

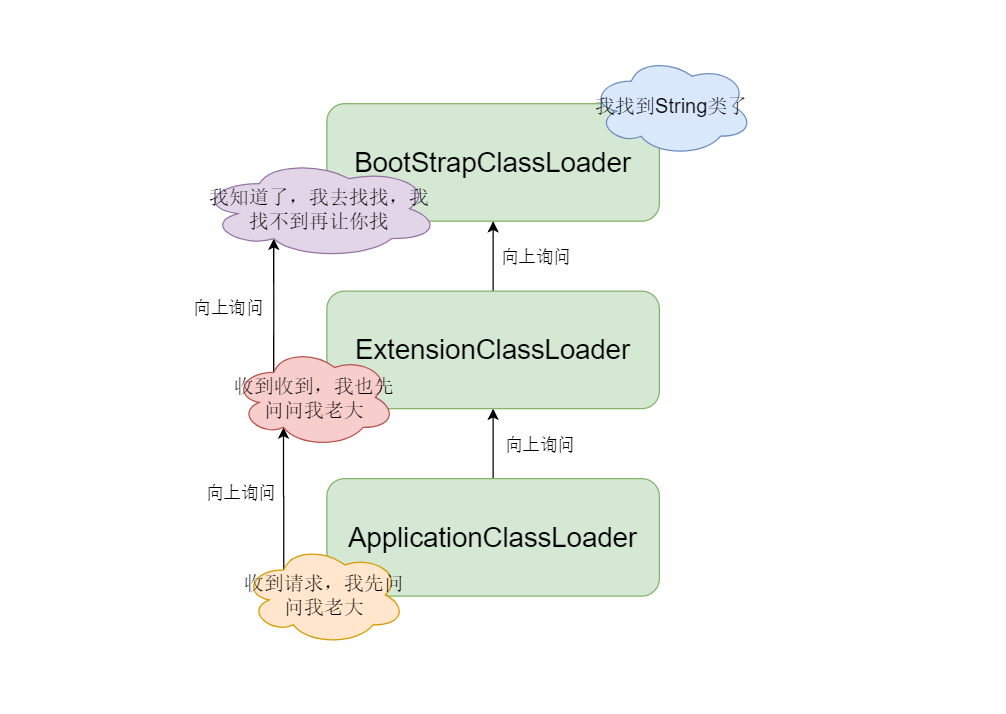

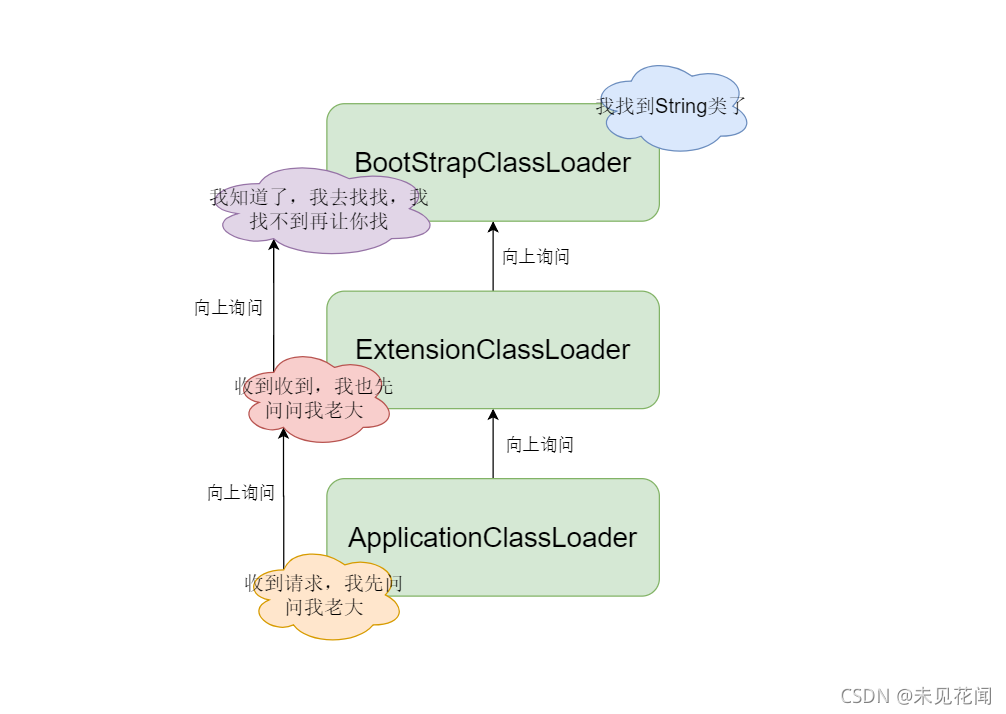

举两个栗子：第一个，我们要去找标准库里面的String.class文件，它的过程大致如下：

• 首先ApplicationClassLoader类收到类加载请求，但是它先询问父类加载器是否加载过，即询问ExtensionClassLoader类是否加载过。
• 如果ExtensionClassLoader类没有加载过，请求就会向上传递到ExtensionClassLoader类，然后同理，询问它的父加载器BootstrapClassLoader是否加载过。
• 如果BootstrapClassLoader没有加载过，则加载请求就会到BootstrapClassLoader加载器这里，由于BootstrapClassLoader加载器是最顶层的加载器，它就会去标准库进行搜索，看是否有String类，我们知道String是在标准库中的，因此可以找到，请求的加载任务完成，这个过程也就结束了。

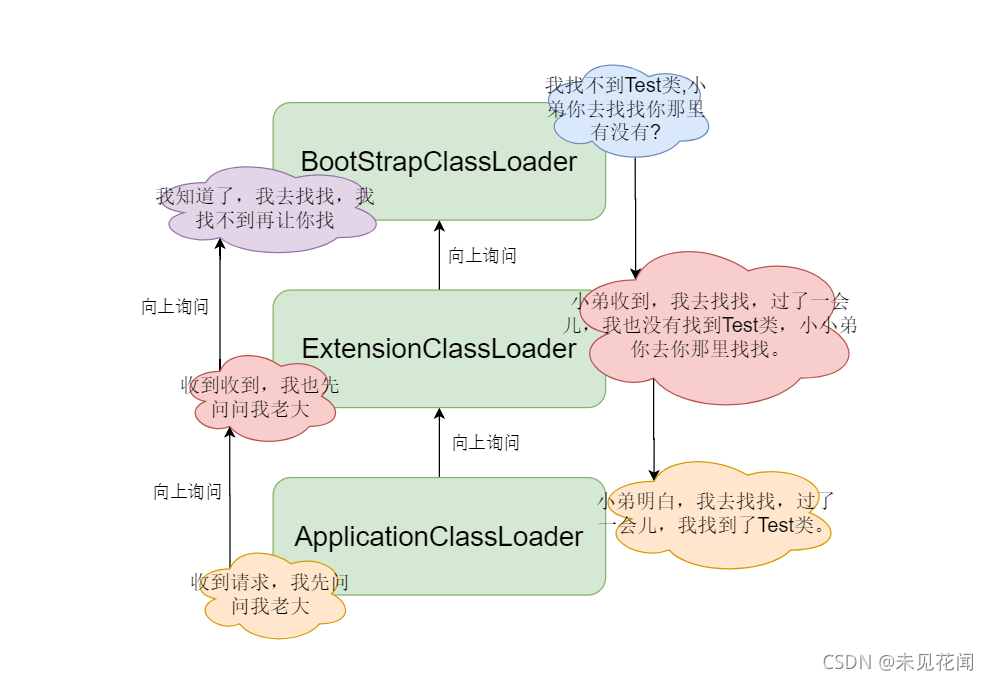

第二个栗子，我要加载搜索项目目录中的Test类，过程如下：

• 首先ApplicationClassLoader类收到类加载请求，但是它先询问父类加载器是否加载过，即询问ExtensionClassLoader类是否加载过。
• 如果ExtensionClassLoader类没有加载过，请求就会向上传递到ExtensionClassLoader类，然后同理，询问它的父加载器BootstrapClassLoader是否加载过。
• 如果BootstrapClassLoader没有加载过，则加载请求就会到BootstrapClassLoader加载器这里，由于BootstrapClassLoader加载器是最顶层的加载器，它就会去标准库进行搜索，看是否有Test类，我们知道Test类不在标准库，所以会回到子加载器里面搜索。
• 同理，ExtensionClassLoader加载器也没有Test类，会继续向下，到ApplicationClassLoader加载器中寻找，由于ApplicationClassLoader加载器搜索的就是项目目录，因此可以找到Test类，全过程结束。

当然，如果在ApplicationClassLoader还没有找到，就会抛出异常。

总的来说，双亲委派模型就是找class文件的过程，只是名字挺高大上的，其实也没啥。

双亲委派模型的优点：

• 当自定义类与标准库中的类重名时，一定会加载标准库中的那个类，保证了Java的核心API不会被篡改。
• 使得 Java 类随着它的类加载器一起具有一种带有优先级的层次关系，从而使得基础类得到统一。
• 避免重复加载类：比如 A 类和 B 类都有一个父类 C 类，那么当 A类 启动时就会将 C 类加载起来，那么在 B 类进行加载时就不需要在重复加载 C 类了。

3.GC垃圾回收机制

代码在执行的过程中，经常需要申请内存，比如new对象，创建变量，加载类等，既然有内存的申请，那自然也应该有内存的回收，在Java中GC垃圾收集器捡起来了这一任务，下面我们来试着来了解GC，内存回收任务有包括但不限于以下几个难点：

• 哪些内存需要回收？
• 什么时候回收？
• 如何回收？

我们将从这三个维度来认识GC垃圾回收机制。

3.1哪些内存需要回收？

3.1.1明白哪些内存需要回收

我们知道我们运行时，内存分为四个区，分别是程序计数器，栈，堆，方法区。
对于程序计数器，它占据固定大小的内存，不涉及释放，那么也就用不到GC；对于栈空间，函数执行完毕，对应的栈帧自动释放了，也不需要GC；对于方法区，主要进行类加载，虽然需要进行"类卸载"，此时需要释放内存，但是这个操作的频率是非常低的；最后对于堆空间，经常需要释放内存，是最需要进行GC的。

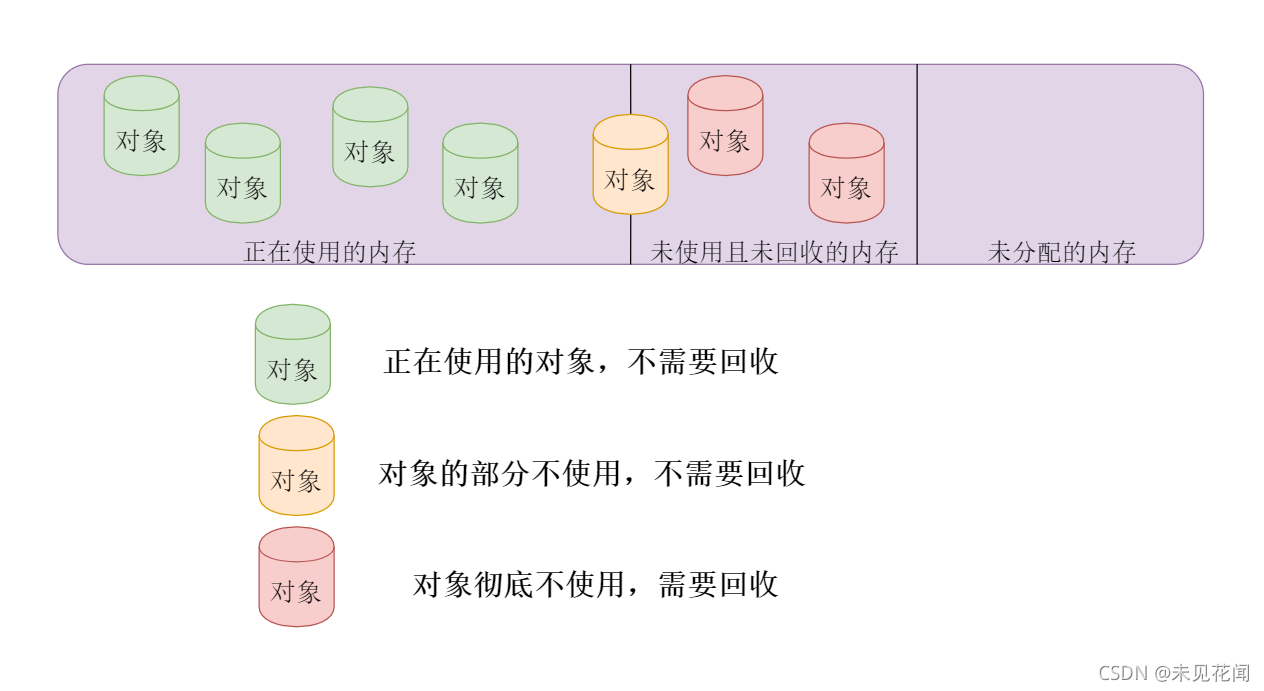

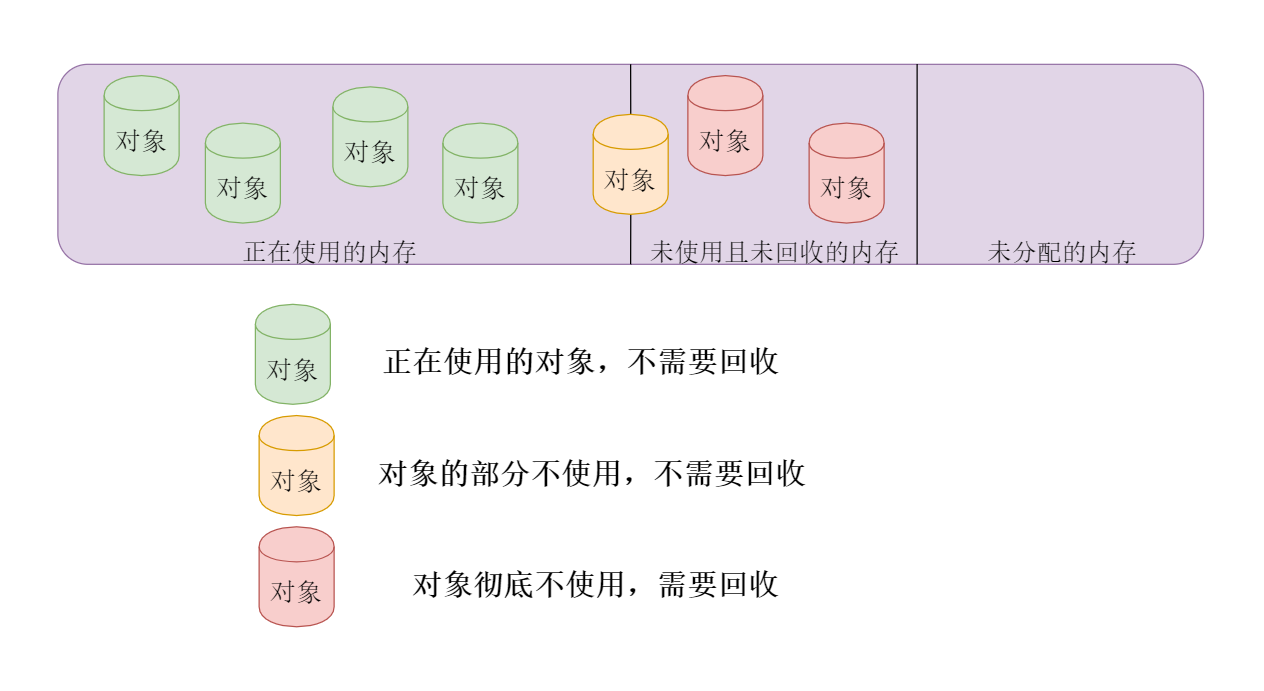

在堆空间，内存的分布有三种，一是正在使用的内存，二是未使用且未回收的内存，三是未分配的内存，那内存中的对象，也有三种情况，对象内存全部在使用（相当于对象整体全部在使用），对象的内存部分在使用（相当于对象的一部分在使用），对象的内存不使用（对象也就使用完毕了），对于这三类对象，前两类不需要回收，最后一类需要回收。

所以，垃圾回收的基本单位是对象，而不是字节，对于如何找到垃圾，常用有引用计数法与可达性分析法两种方式。

3.1.2基于引用计数找垃圾（Java不采取该方案）

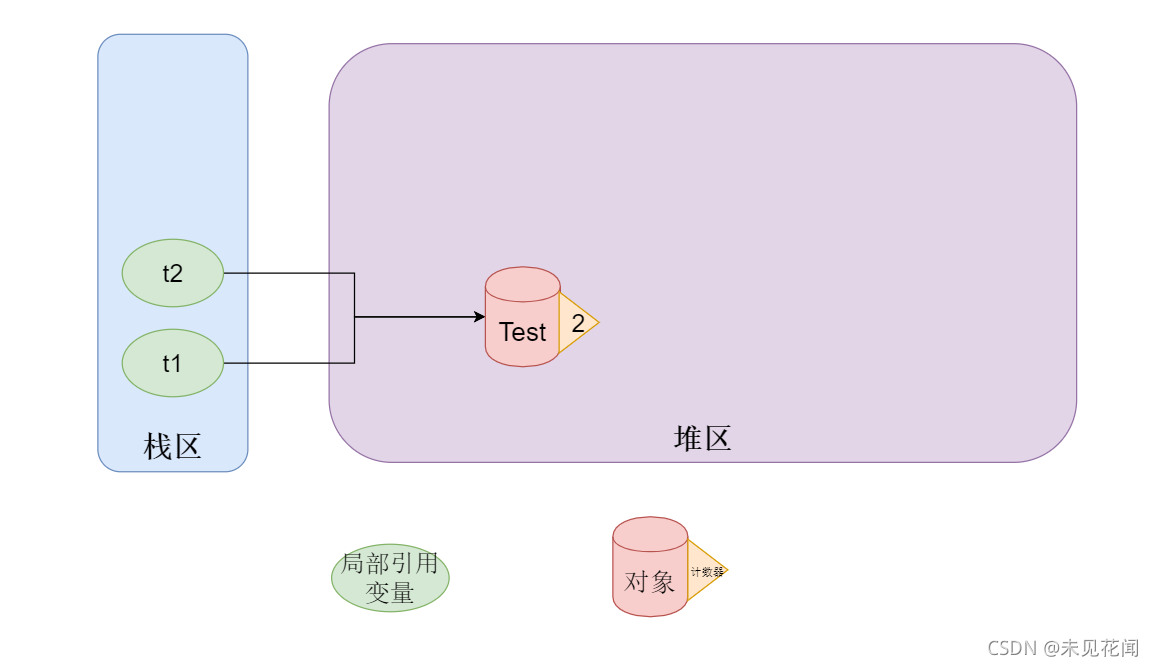

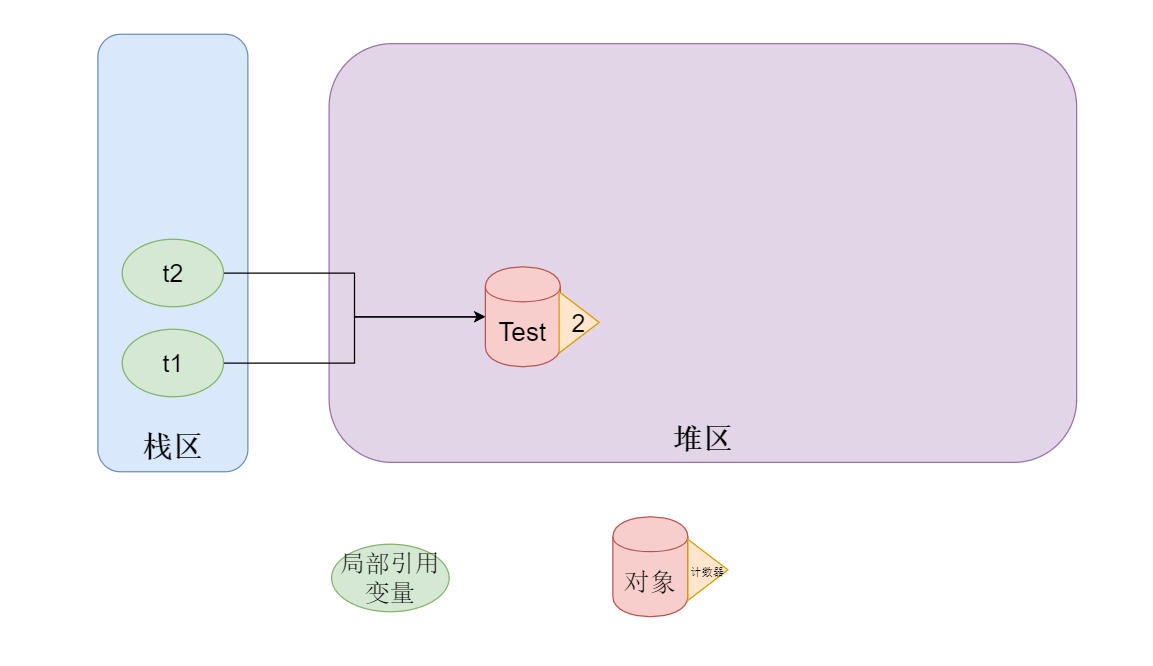

所谓基于引用计数判断垃圾，就是给每一个对象带上一个计数器，来记录该对象被多少个引用变量所指，如果这个计数器的值为0则表示该对象需要回收，比如有一个Test对象，它被两个引用所指，所以这个Test对象所带计数器的值就是2。

//伪代码：
Test t1 = new Test();
Test t2 = t1;

如果上述的伪代码是在一个方法中，待方法执行完毕，方法中的局部引用变量被销毁，那么Test对象的引用计数变为0，此时就会被回收。

由此可见，基于引用计数的方案非常简单高效并且可靠，但是它拥有两个致命缺陷：

• 当对象的内存大小较小时，由于每个对象都需要一个计数器，因此空间利用率较低。
• 存在循环引用的问题，会出现对象既不使用也不释放的情况。

第一点好理解，就是当计数器与对象所需内存差不多的情况下，空间利用率只有50%，并不高。
第二点，难理解一点，下面我们来举例子进行分析。

有以下一段伪代码：

class Test {
	Test t = null;
}

//main方法中:
Test t1 = new Test();
Test t2 = new Test();
t1.t = t2;
t2.t = t1;

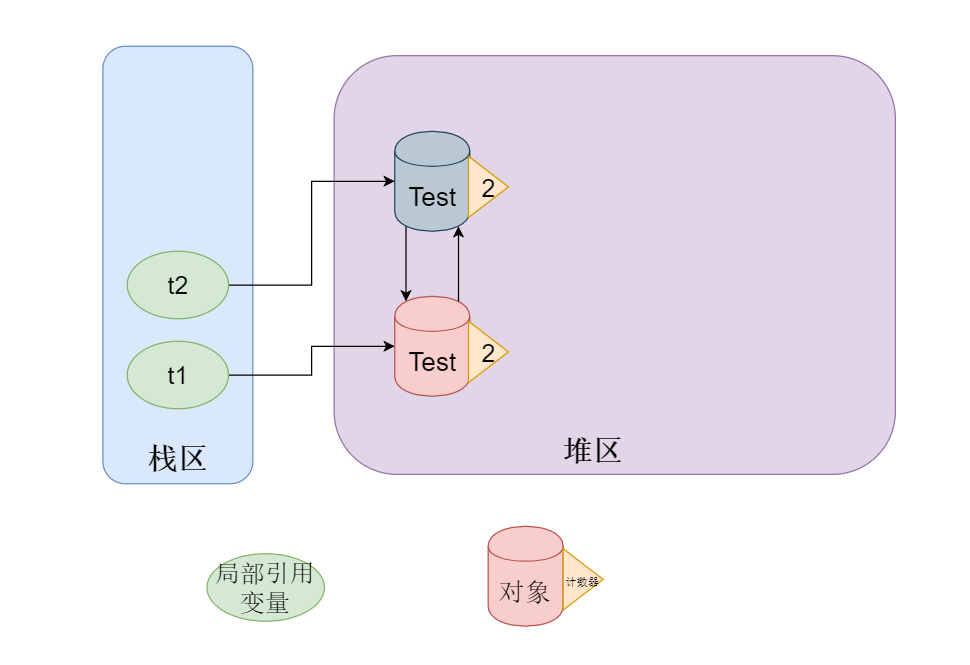

执行上述伪代码，运行时内存图如下：

然后，我们把变量t1与t2置为null，伪代码如下：

//伪代码:
t1 = null;
t2 = null;

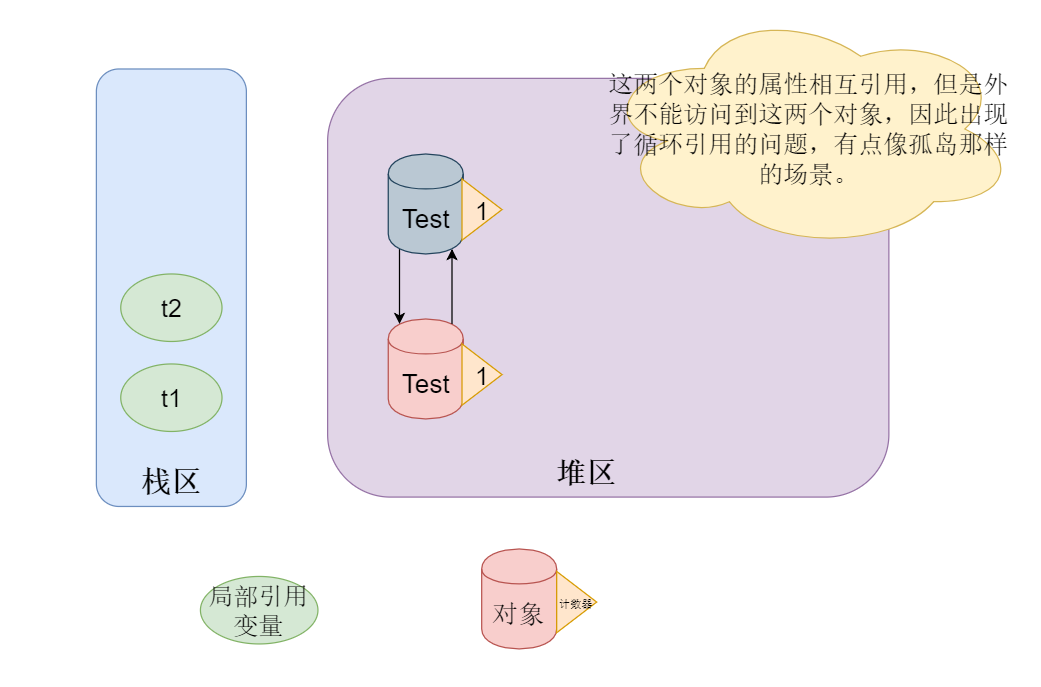

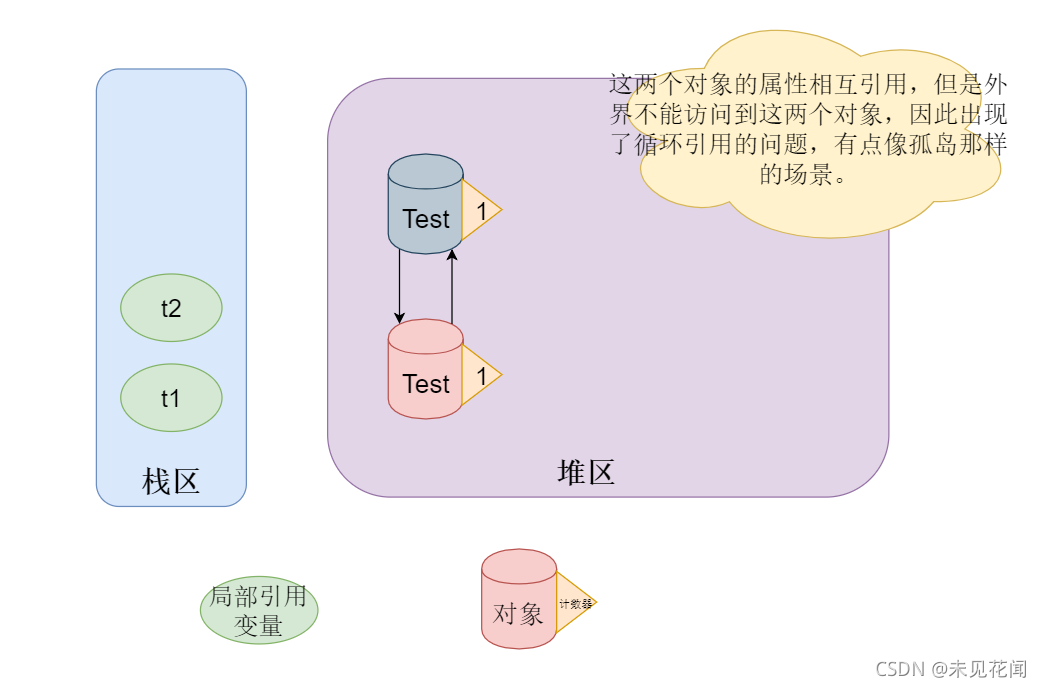

执行完上面伪代码，运行时内存图如下：

根据图可知，两个对象的属性相互指向另一个对象，使得计数器的值都为1，由于对象外界没有指向这两个对象的引用，于是这两个对象处于既不被使用，也不被释放的尴尬场景当中，这就是循环引用问题。

3.1.3基于可达性分析找垃圾（Java采取方案）

所谓可达性分析就是通过额外的线程，对整个内存空间的对象进行扫描。但扫描不是盲扫，先会找到一些起始位置GCRoots，从该位置开始，以类似深度优先搜索的方式去找对象，它会对所有可以找到的对象进行标记，没有找到的对象自然也就没有标记，那这部分有标记的对象是可达的，未被标记的对象是不可达的，未被标记的对象就会被JVM视为垃圾进行回收。

对于这个GCRoots，它来自：

• 在虚拟机栈（栈帧中的本地变量表）中引用的对象，例如各个线程被调用的方法堆栈中使用到的参数、局部变量、临时变量等。
• 在本地方法栈中JNI（即通常所说的Native方法）引用的对象。
• 常量池中引用所指向的对象。
• 方法区中静态成员所指向的对象。
• 所有被同步锁（synchronized关键字）持有的对象。

3.2什么时候回收？

对于内存回收的时机必须恰到好处，早了不行，打个比方，想象一个情景，今天是KFC的疯狂星期四，你灰常开心，想去KFC吃大餐，于是你去到KFC点了最便宜的套餐，吃到一半，你发现自己肚子不舒服，于是你就跑去卫生间拉稀去了，拉完你神清气爽，当你再次回到你的餐位时，发现你的餐已经被服务员收到垃圾桶了，你非常生气，然后…

在这个场景中你买的套餐就好比你申请了一块内存，但是你还没有使用完就被GC收集器(服务员)给回收了。

那内存回收晚了行不行？我再打一个比方，最典型的栗子就是图书馆占座，你说你去图书馆，发现每一个位置都有书，但就是没有人，你说气不气？

所以内存回收的时机灰常重要，不能早也不能晚，垃圾回收的时机就是通过找垃圾的算法，确定一块内存是垃圾后，就可以回收了。

3.3如何回收？

垃圾回收的算法最常见的有以下几种：

• 标记-清除算法
• 标记-复制算法
• 标记-整理算法
• 分代回收算法（本质就是综合上述算法，在堆的不同区采取不同的策略）

3.3.1标记-清除算法

标记其实就是可达性分析的过程，在可达性分析的过程中，会标记可达的对象，其他 不可达的对象，都会被视为垃圾进行回收。

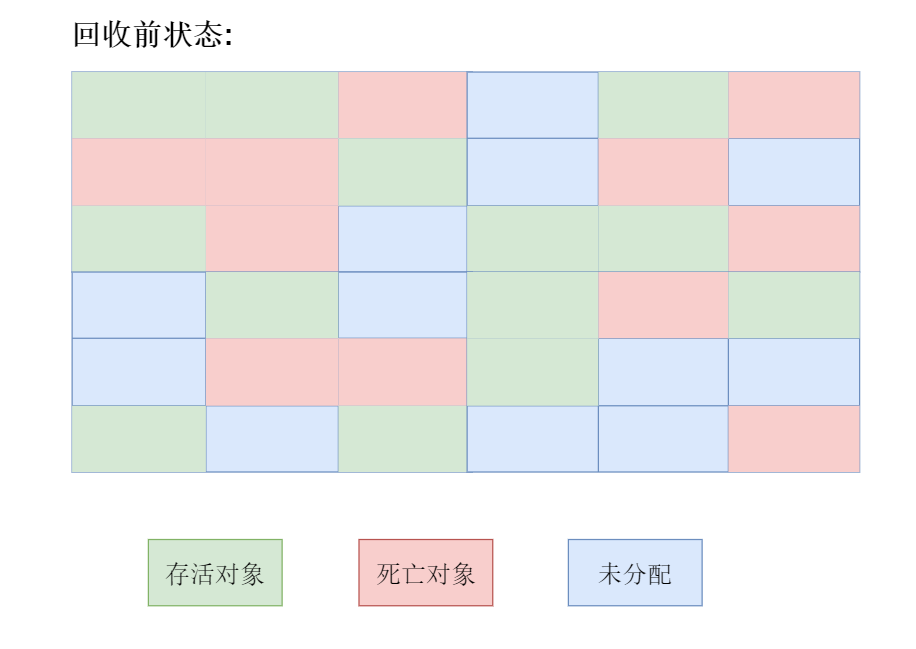

比如经过一轮标记后，标记状态如图：

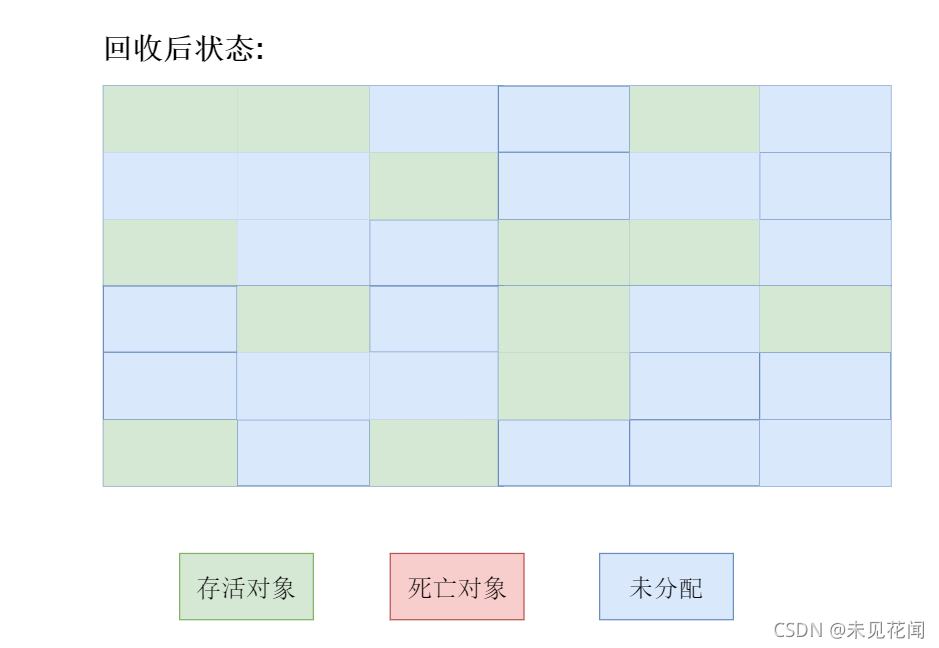

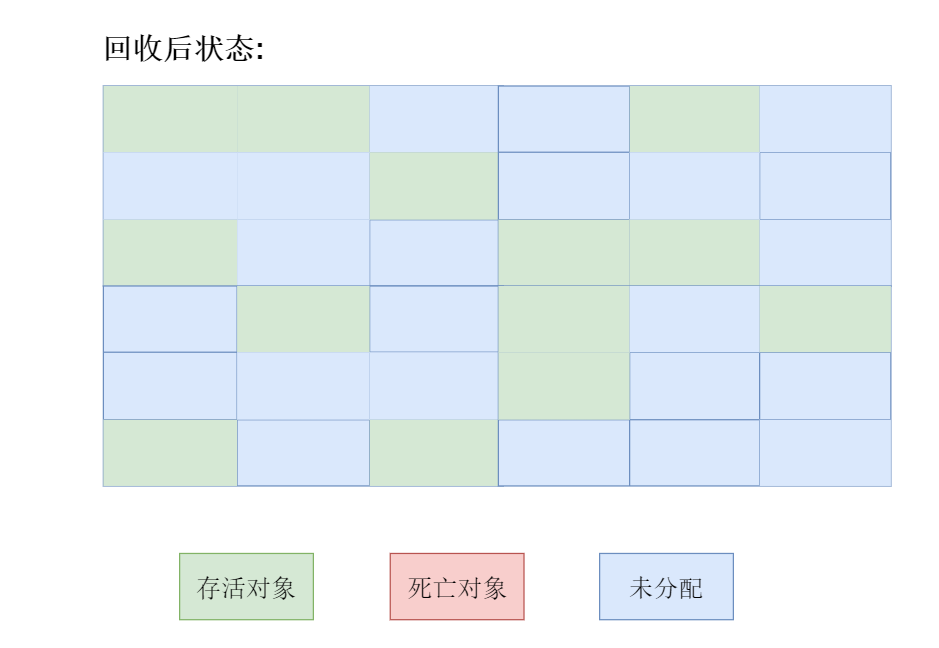

回收后，内存状态如图：

我们发现，内存是释放了，但是回收后，未分配的内存空间有点“散”啊，我们知道申请内存的时候得到的内存是连续的，所以说，由于未分配的内存是碎片化的，假设你的主机有1GB为分配的内存，但是这些内存是碎片形式存在的，当申请500MB内存的时候，可能会申请失败，毕竟不能保证有一块大于500MB的连续内存空间，这也是标记-清除算法的缺陷。

3.3.2标记-复制算法

为了解决标记-清除算法所带来的内存碎片化的问题，引入了复制算法。

它将可用内存按容量划分为大小相等的两块，每次只使用其中的一块。当这一块的内存用完了，就将还存活着的对象复制到另外一块上面，然后再把已使用过的内存空间一次清理掉。如果内存中多数对象都是存活的，这种算法将会产生大量的内存间复制的开销，但对于多数对象都是可回收的情况，算法需要复制的就是占少数的存活对象，而且每次都是针对整个半区进行内存回收，分配内存时也就不用考虑有空间碎片的复杂情况。

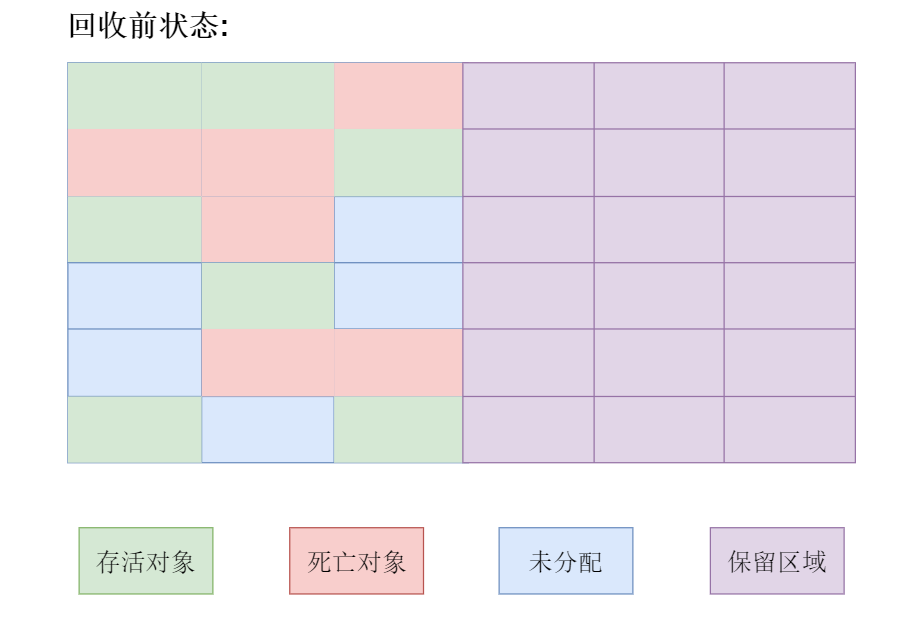

复制算法的第一步还是要通过可达性分析进行标记，得到那一部分需要进行回收，那一部分需要保留，不能回收。

标记完成后，会将还在使用的内存连续复制到另外一块等大的内存上，这样得到的未分配内存一直都是连续的，而不是碎片化的。

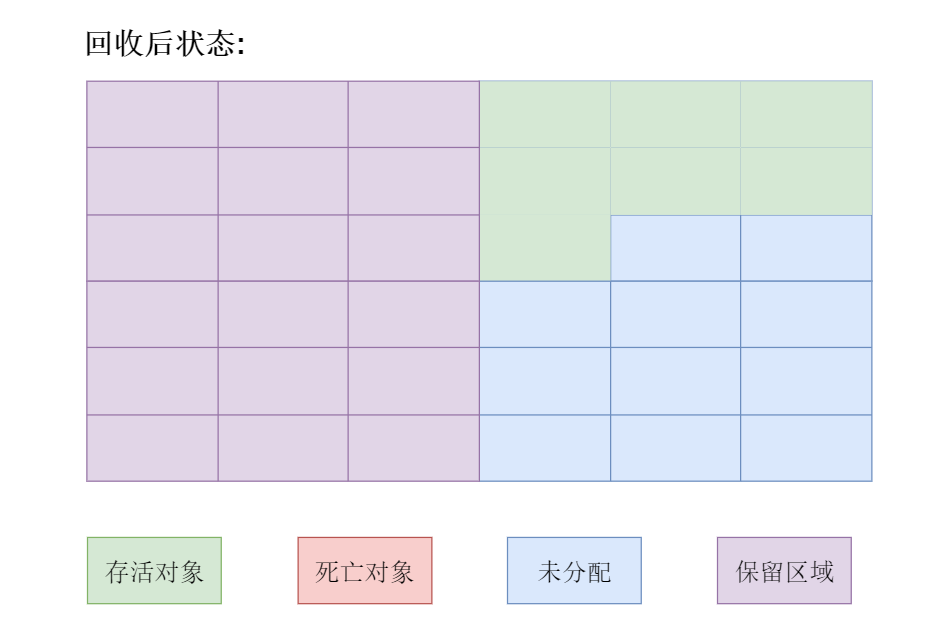

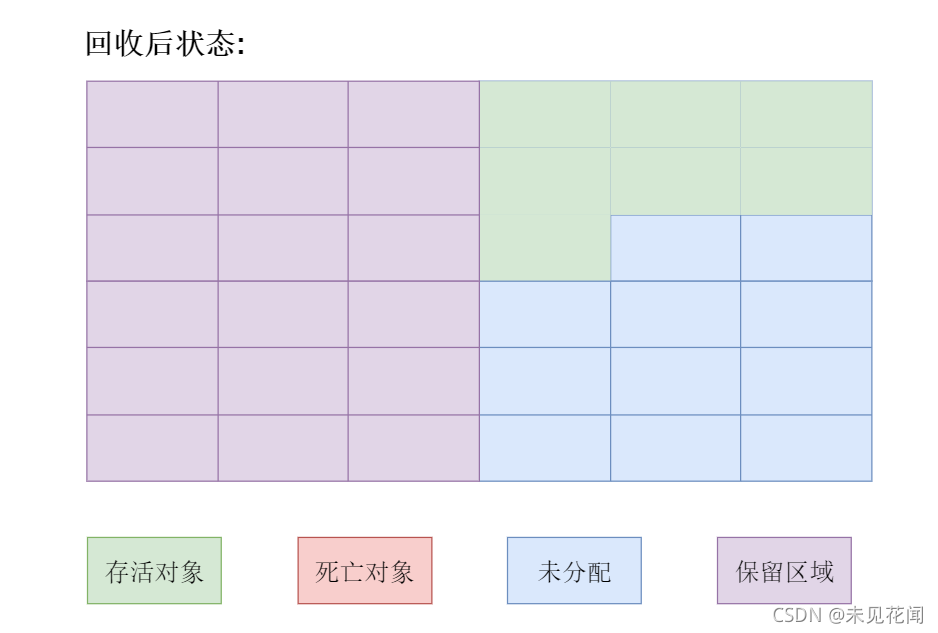

回收后，复制算法得到的未分配空间是连续的，完美地弥补了清除算法的缺陷。

但是，复制算法也有缺陷：

• 空间利用率低。
• 如果可回收的内存少，需保留的内存大，复制的开销也大。

3.3.3标记-整理算法

标记-整理算法针对复制算法做出进一步改进。其中的标记过程仍然与“标记-清除”算法一致，但后续步骤不是直接对可回收对象进行清理，而是让所有存活的对象都向内存空间一端移动，然后直接清理掉边界以外的内存。

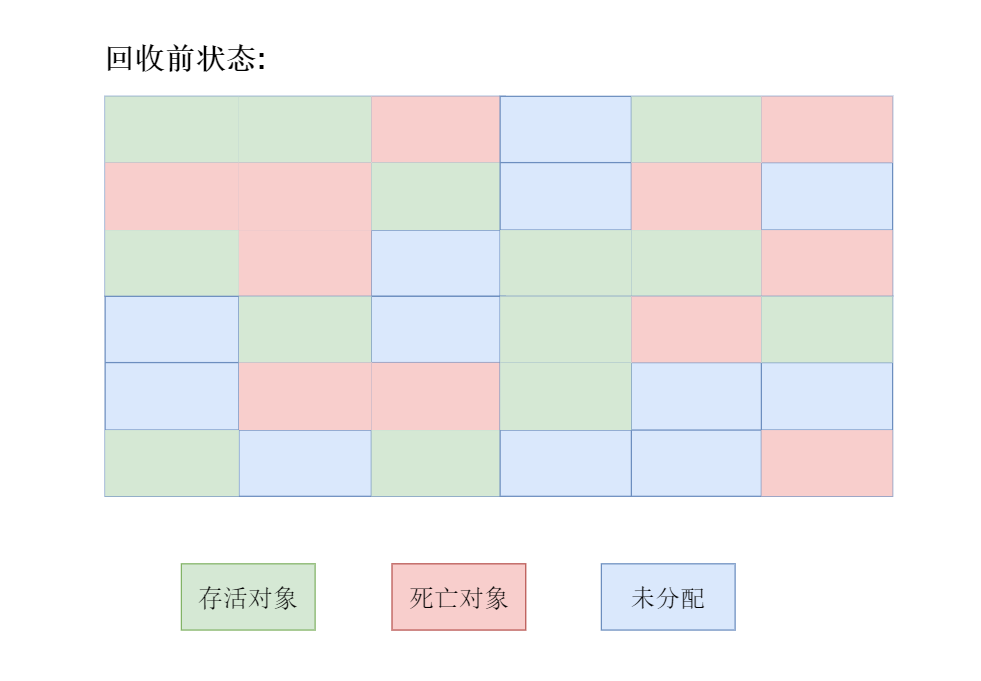

标记回收前的内存图：

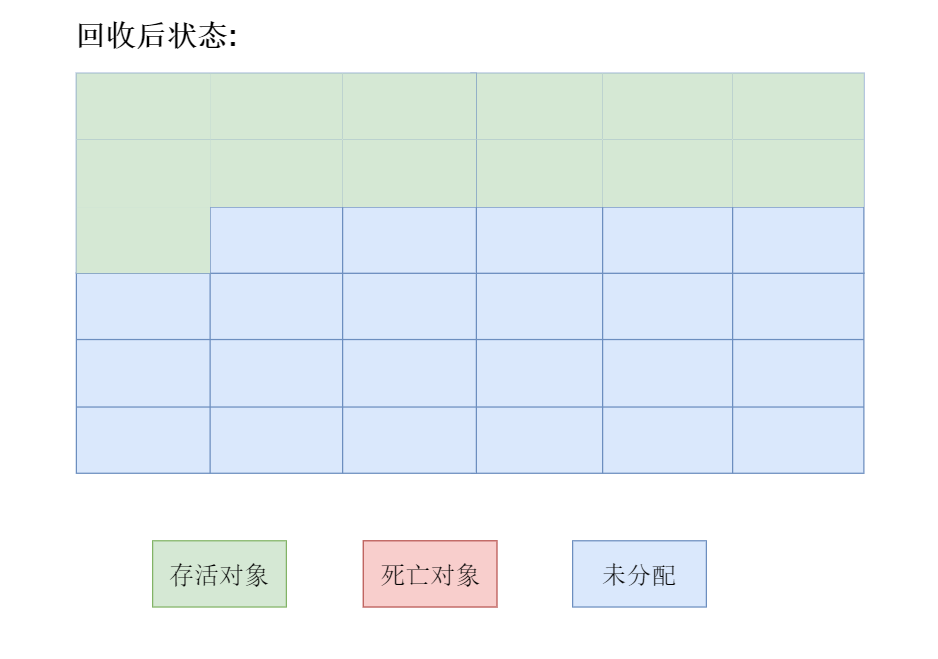

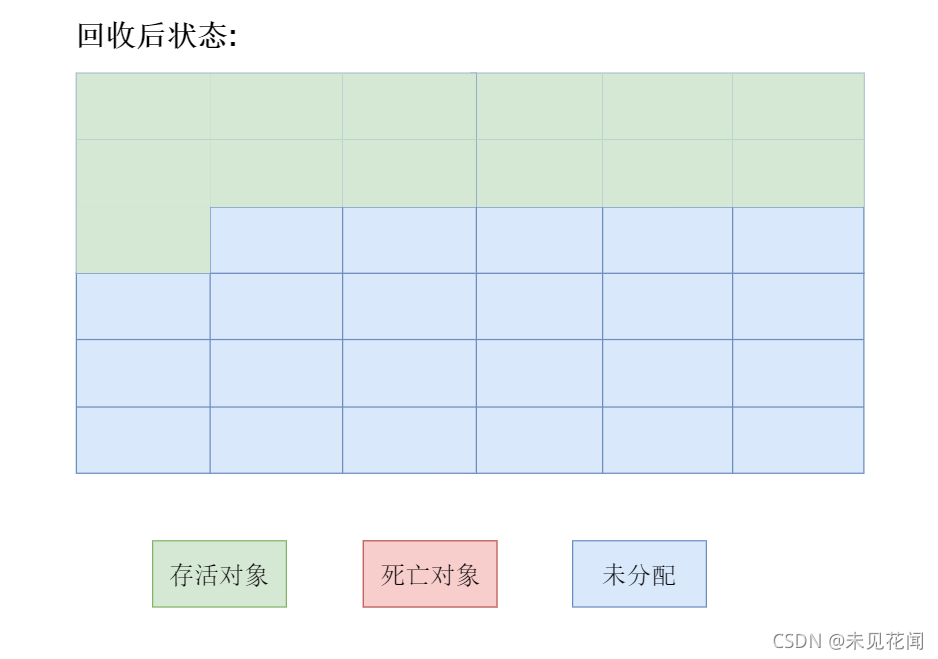

然后，将存活对象按照某一顺序（比如从左到右，从上到下的顺序）拷贝到非存活对象的内存区域，得到了以下回收后的内存分布图：

解决了标记-复制算法空间利用率低的问题，但是复制的开销问题并没有得到解决。

3.3.4分代回收

上述的回收算法都有缺陷，分代回收就是将上述三种算法结合起来分区使用，分代回收会针对对象进行分类，以熬过的GC扫描轮数作为“年龄”，然后针对不同年龄采取不同的方案。

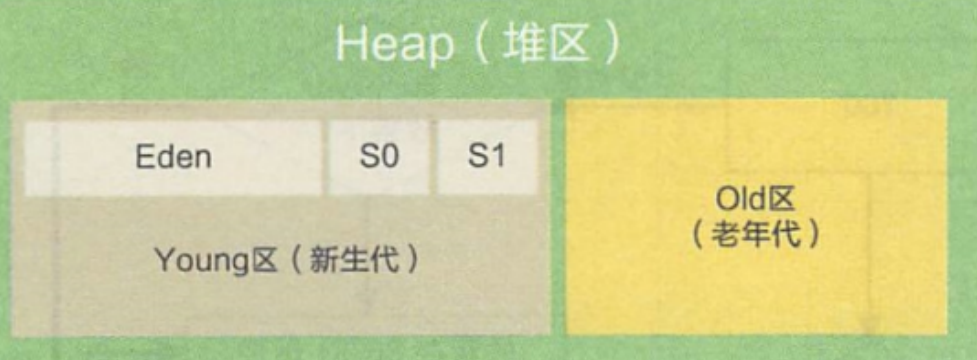

我们知道GC主要是回收堆上的无用内存，我们先来了解一下堆的划分，堆包括新生代（Young）、老年代（Old），注意这个名称不是固定的，在IBM J9虚拟机中对应称为婴儿区（Nursery）和长存区（Tenured），名字不同但其含义是一样的。而新生代包括一个伊甸区（Eden）与两个幸存区（Survivor，分代回收算法就会根据不同的代去采取不同的标记-xx算法。

在新生代，包括一个伊甸区与两个幸存区，伊甸区存储的是未经受GC扫描的对象，也就是刚刚创建的对象。

幸存区存储了经过若干轮存储的对象，通过实际经验得出，新生代的对象具有“朝生夕灭”的特点，也就是说只有少部分的伊甸区对象才能熬过第一轮的GC扫描，所以到幸存区的对象相比于伊甸区少的多，正因为大部分新生代的对象熬不过JVM第一轮扫描，所以伊甸区与幸存区的分配比例并不是1:1的关系，HotSpot虚拟机默认一个Eden和一个Survivor的大小比例是8∶1，正因为新生代的存活率较小，所以新生代使用的垃圾回收算法为标记-复制算法最优，毕竟存活率越小，对于标记-复制算法，复制的开销也就很小。

不妨我们将第一个Survivor称为活动空间，第二个Survivor称为空闲空间，一旦发生GC，将10%的活动区间与另外80%中存活的对象复制到10%的空闲空间，接下来，将之前90%的内存全部释放，以此类推。

在后续几轮GC中，幸存区的对象在两个Survivor中进行标记-复制算法。

在继续持续若干轮GC后，幸存区的对象就会被转移到老年代，老年代中都是年龄较老的对象，根据经验，一个对象越老，继续存活的可能性就越大，因此老年代的GC扫描频率远低于新生代，所以老年代采用标记-整理的算法进行内存回收，毕竟老年代存活率高，对于标记-整理算法，复制转移的开销很低。

3.4常见的垃圾收集器

这一部分，我们了解即可，首先有请历史最悠久的Serial收集器(新生代收集器,串行GC)与 Serial Old收集器(老年代收集器，串行GC)登场，这两类收集器前者是新生代收集器，后者是老年代收集器，采用串行GC的方式进行垃圾收集，由于串行GC开销较大，会产生较严重的STW。

STW是什么？
Stop The World (STW)，你可以理解为你打游戏的时候，你的xxx来干xxx，使得你不得不中断游戏，这段中断的时间就相当于STW，或者你理解为由于设备原因使得你打游戏很卡，这些卡顿的时间就是STW。

然后就是 ParNew收集器(新生代收集器,并行GC)，Parallel Scavenge收集器(新生代收集器,并行GC)，Parallel Old收集器(老年代收集器，并行GC)，前两个是新生代的收集器，最后一个是老年代的收集器，这组收集器引入了多线程，并发情况下，GC处理效率相比于前一组更高，但是如果在单线程情况下，可能不会比Serial收集器要好，此外，Parallel Scavenge收集器相比于 ParNew收集器只是多了些参数而已。

CMS收集器，该收集器设计的初衷是尽量使得STW时间尽量地短， 特点：

• 初始标记，过程速度很快，只是找到GCRoots，只会引起短暂的STW。
• 并发标记，虽然速度很慢，但是它可以和业务线程并发执行，不会产生STW。
• 重新标记，在并发标记过程中，业务代码可能会改变标记的结果，需要进行一次微调，由于是微调，引起的STW很短。
• 回收内存，也是和业务代码并发。

前三部分的标记过程就是将可达性分析给拆开了，回收内存主要用于标记-整理，老年代专属。

G1收集器，它把内存分为分成了很多的小区域（Region），并且给这些Region做了标记，有些Region放新生代对象，有些Region放老年代对象。

GC扫描的时候，只扫描一部分Region，不追求一次扫描完，分多次来扫描，这样对业务代码执行影响更小。

G1收集器可以优化STW的时间小于1ms。本质上CMS与G1都是化整为零的思想。

最后，做个小总结，垃圾回收本质靠运行时环境，来帮助程序员完成内存释放的工作，但是它有以下缺点：

• 产生额外的开销。
• 可能会影响程序的流畅运行（STW造成）。
