一、IC卡介绍

常用的IC卡一般是M1卡，也称为S50卡，购买RC522刷卡模块送的白卡，蓝色钥匙扣、公交卡、地铁卡都是S50卡。S50卡内部有16个分区，每分区有AB两组密码，总容量为8Kbit。

第0个扇区第0块用于存放厂商代码，意见固话，不可更改。

每个扇区的块0、块1、块2为数据块，可以用于存储数据。数据块可以进行读写操作。

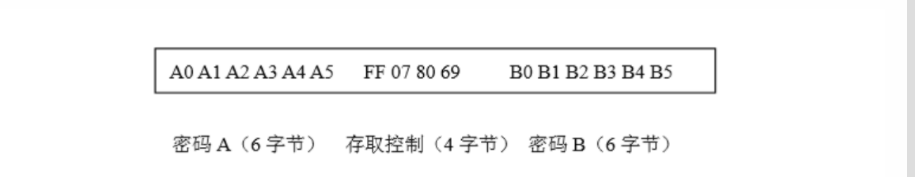

每个扇区的块3为控制块，包括了密码A、存储控制、密码B。具体结构如下：

每个扇区的密码和控制位都是独立的，可以根据实际需求设定各自的密码及存取控制。存取控制为4个字节，共32位，扇区中的每个块（包括数据和控制块）存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有一个相应的三个控制位。


重点总结：

（1）M1卡分为16个扇区，每个扇区由4块（0、1、2、3）组成。在实际操作时，将16个扇区分为64个块，按绝对地址编号为0-63进行访问，也就是程序里需要填块的位置时，范围是0~63。

（2）每个块的大小是16字节，每个扇区里有3个数据块，数据块可以存放自己的自定义数据。

二、一卡通消费机实现原理

2.1 封装核心函数

（1）主要的硬件：单片机选择STM32，刷卡模块采用RC522。

（2）实现核心思路：为了方便存储数据，对数据进行管理，保证程序的通用性，将IC卡的所有信息都存放在IC卡上。包括：激活状态、卡所属人信息，金额等。

所以在程序里定义了一个结构体：

#pragma pack(1)
//这个结构体大小为16个字节,刚好存放到 IC卡的一个块里面
typedef struct CARD_INFO
{
    u8	stat;	  //卡状态. 66表示此卡已经激活 其他值表示此卡未激活
                  //        88表示此卡挂失,无法再进行消费
    u32 money;    //金额. 第一次激活卡,就将金额清0
	u8	phone[11];//可以存放电话号码,ID,标识符之类的数据
}CARD;
extern u8 IC_Card_uid[4];

并封装了两个底层函数： 接下来的所有对卡的操作只需要调用下面函数即可。

//读取卡号
u8 IC_Card_uid[4];

/*
card_uid ：卡的id号外部5字节数组
data	 : 读出来的一个块，16字节数据
addr	 : 块号，从4开始
数据存放的地址。每个扇区的0、1、2块是存放数据。3是存放密码。
               一般填：0、1、2 、4、5、6、8、9、10
数据一般格式：u8 SJ[16]={255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255}; //写入的金额；

*/
u8 IC_Card_Read(CARD *rdata)
{
	u8 KEY[6] = {0xff,0xff,0xff,0xff,0xff,0xff};	//白卡的出厂密码
	u8 status;

	/*1. 寻卡*/
	status = search_card(IC_Card_uid);

	/*2. 验证卡密码*/
	if(MI_OK==status)
	{
         print_CardNnmber(IC_Card_uid);
		status = RC522_PcdAuthState(PICC_AUTHENT1A, 3, KEY, IC_Card_uid);
		//验证卡片密码       形参参数：验证方式，块地址，密码，卡序列号
	}

	/*3. 读出数据*/
	if(MI_OK==status)
    {
		status = RC522_PcdRead(1,(u8*)rdata);	//从第addr块读出数据值。
	}
	return status;
}


/*
功能：写数据到指定块
参数：
u8   addr      ：数据存放的地址。每个扇区的0、1、2块是存放数据。3是存放密码。
                一般填：0、1、2 、4、5、6、8、9、10
数据一般格式：u8 SJ[16]={255,255,255,255,255,255,255,255,255,255,255,255,255,255,255,255}; //写入的金额；

*/
u8 IC_Card_Write(CARD *wdata)
{
	u8 KEY[6] = {0xff,0xff,0xff,0xff,0xff,0xff};	//白卡的出厂密码
	u8 status;

	/*1. 寻卡*/
	status = search_card(IC_Card_uid);

	/*2. 验证卡密码*/
	if(MI_OK==status)
	{
		status = RC522_PcdAuthState(PICC_AUTHENT1A, 3, KEY, IC_Card_uid);
		//验证卡片密码       形参参数：验证方式，块地址，密码，卡序列号
	}

	/*3. 写数据到卡*/
	if(MI_OK==status)
    {
		status = RC522_PcdWrite(1, (u8*)wdata); //写数据到第addr块，data入的数据值。
	}
	return status;
}

2.2 编写案例接口

为了方便理解整体的设计思路，下面针对几个常见的操作编写了函数接口测试Demo。

void Activation_CardInformation(void); //对卡激活-将卡状态设置为66
void Unlock_CardInformation(void);    //对卡解锁--去除挂失状态。将卡状态设置为66
void locking_CardInformation(void);  //对卡挂失。将卡状态设置为88
void Consumption_CardInformation(void); //消费. 消费就是减少金额.
void Recharge_CardInformation(void); //对卡进行充值. 充值就是累加金额
void Query_CardInformation(void); //查询卡的详细信息,通过串口打印

源代码如下：

#include "app.h"
/*
函数功能: 查询卡的详细信息,通过串口打印
*/
void Query_CardInformation()
{
    CARD data;
    if(IC_Card_Read(&data)==MI_OK)
    {
        //判断卡是否已经激活
        if(data.stat==66)
        {
            printf("用户信息:%s\r\n",data.phone);
            printf("余额:%d\r\n",data.money);
        }
        else if(data.stat==88)
        {
             printf("此卡已挂失.请先解锁.\r\n");
        }
        //卡没有激活
        else
        {
             printf("此卡没有激活.\r\n");
        }
           //复位--释放选中的卡片
        RC522_PcdReset();
    }
}


/*
函数功能: 对卡进行充值. 充值就是累加金额
*/
void Recharge_CardInformation()
{
    CARD data;
    if(IC_Card_Read(&data)==MI_OK)
    {
        //判断卡是否已经激活
        if(data.stat==66)
        {
            printf("用户信息:%s\r\n",data.phone);
            printf("充值前的余额:%d\r\n",data.money);


            //累加金额
            data.money+=100; //充值100块

            //重新写入到卡里
            RC522_PcdWrite(1, (u8*)&data); //写数据到第addr块，data入的数据值。;

            printf("充值后的余额:%d\r\n",data.money);
        }
        //卡已经挂失
        else if(data.stat==88)
        {
             printf("此卡已挂失.请先解锁后再充值.\r\n");
        }
        //卡没有激活
        else
        {
             printf("此卡没有激活.请先激活后再充值.\r\n");
        }
           //复位--释放选中的卡片
        RC522_PcdReset();
    }
}


/*
函数功能: 消费. 消费就是减少金额.
*/
void Consumption_CardInformation()
{
    CARD data;
    if(IC_Card_Read(&data)==MI_OK)
    {
        //判断卡是否已经激活
        if(data.stat==66)
        {
            printf("用户信息:%s\r\n",data.phone);
            printf("消费前的余额:%d\r\n",data.money);

            //消费金额,假如：我要消费10元,先判断卡里有没有10元,没有就不能消费.
            printf("即将消费10元...\r\n");

            //余额足够才能消费
            if(data.money>=10)
            {
                data.money-=10; //减去10块

                //重新写入到卡里
                RC522_PcdWrite(1, (u8*)&data); //写数据到第addr块，data入的数据值。;

                printf("消费后的余额:%d\r\n",data.money);
            }
            else
            {
                printf("余额不足,消费失败...\r\n");
            }
        }
        //卡已经挂失
        else if(data.stat==88)
        {
             printf("此卡已挂失.请先解锁后再进行消费流程.\r\n");
        }
        //卡没有激活
        else
        {
             printf("此卡没有激活.请先激活后再进行消费流程.\r\n");
        }
           //复位--释放选中的卡片
        RC522_PcdReset();
    }
}



/*
函数功能: 对卡挂失。将卡状态设置为88
*/
void locking_CardInformation()
{
    CARD data;
    if(IC_Card_Read(&data)==MI_OK)
    {
        //判断卡是否已经激活
        if(data.stat==66)
        {
            printf("用户信息:%s\r\n",data.phone);

           //设置挂失状态
           data.stat=88;

           //重新写入到卡里
           RC522_PcdWrite(1, (u8*)&data); //写数据到第addr块，data入的数据值。;

           printf("此卡已成功挂失.\r\n");

        }
        //卡已经挂失
        else if(data.stat==88)
        {
             printf("此卡已挂失.\r\n");
        }
        //卡没有激活
        else
        {
             printf("此卡没有激活.请先激活.\r\n");
        }
           //复位--释放选中的卡片
        RC522_PcdReset();
    }
}



/*
函数功能: 对卡解锁--去除挂失状态。将卡状态设置为66
*/
void Unlock_CardInformation()
{
    CARD data;
    if(IC_Card_Read(&data)==MI_OK)
    {
        //判断卡是否已经激活
        if(data.stat==66)
        {
           printf("此卡已解锁.\r\n");
        }
        //卡已经挂失
        else if(data.stat==88)
        {
            //设置解锁状态
           data.stat=66;

           //重新写入到卡里
          RC522_PcdWrite(1, (u8*)&data); //写数据到第addr块，data入的数据值。;

           printf("此卡已成功解锁.\r\n");
        }
        //卡没有激活
        else
        {
             printf("此卡没有激活.请先激活.\r\n");
        }
           //复位--释放选中的卡片
        RC522_PcdReset();
    }
}

/*
函数功能: 对卡激活-将卡状态设置为66

激活卡也叫注册卡。可以写入一些用户信息到卡里.
*/
void Activation_CardInformation()
{
    CARD data;
    if(IC_Card_Read(&data)==MI_OK)
    {
        //判断卡是否已经激活
        if(data.stat==66)
        {
           printf("此卡已激活,不需要重复激活.\r\n");
        }
        //卡已经挂失
        else if(data.stat==88)
        {
           printf("此卡已激活,并挂失,锁定,请先解锁...\r\n");
        }
        //卡没有激活
        else
        {
            //设置解锁状态
            data.stat=66;
            strncpy((char*)data.phone,"473608901",sizeof(data.phone)-1);
            //重新写入到卡里
           // IC_Card_Write(&data);
            /*3. 写数据到卡*/
            RC522_PcdWrite(1, (u8*)&data); //写数据到第addr块，data入的数据值。
            printf("此卡已成功激活.用户信息:%s\r\n",data.phone);
        }

        //复位--释放选中的卡片
        RC522_PcdReset();
    }
}

2.3 编写操作界面

为了方便测试功能，在LCD屏上绘制了几个矩形，触摸屏点击分别执行对应的功能。


#include "app.h"

/*
RC522射频模块外部的接口:
*1--SDA <----->PB5--片选脚
*2--SCK <----->PB4--时钟线
*3--MOSI<----->PA12--输出
*4--MISO<----->PA11--输入
*5--悬空
*6--GND <----->GND
*7--RST <----->PA8--复位脚
*8--VCC <----->VCC
*/


int main()
{
    USARTx_Init(USART1,72,115200);
    LCD_Init();
    LCD_Clear(BLACK);
    XPT2046_TouchInit();
    RC522_Init();
//    DisplayString(0,0,16,"12345jkdbdfvdfvdfv7364837340hdxsmsks3743934ndvdfv",BLACK,WHITE);
//
//    POINT_COLOR=0x00FF; //设置画笔颜色
//    LCD_DrawLine(0,0,200,50); //画线
//
   //颜色填充
    LCD_Fill(0,0,120,105,RED);
    //颜色填充
    LCD_Fill(120,0,239,105,RED);
    //颜色填充
    LCD_Fill(0,105,120,210,RED);
    //颜色填充
    LCD_Fill(120,105,239,210,RED);
    //颜色填充
    LCD_Fill(0,210,120,320,RED);
    //颜色填充
    LCD_Fill(120,210,239,320,RED);
    DisplayString(0,0,16,"Activation",BLACK,WHITE);
    DisplayString(120,0,16,"Query",BLACK,WHITE);
    DisplayString(0,105,16,"Recharge",BLACK,WHITE);
    DisplayString(120,105,16,"Consumption",BLACK,WHITE);
    DisplayString(0,210,16,"locking",BLACK,WHITE);
    DisplayString(120,210,16,"Unlock",BLACK,WHITE);


    while(1)
    {
        //扫描触摸屏坐标
        if(XPT2046_ReadXY())
        {

            printf("x=%d,y=%d\r\n",xpt2046_touch.x,xpt2046_touch.y);
            printf("x0=%d,y0=%d\r\n",xpt2046_touch.x0,xpt2046_touch.y0);

            // 对卡激活-
            if(xpt2046_touch.x>0&&xpt2046_touch.x<120&&
               xpt2046_touch.y>0&&xpt2046_touch.y<105)
            {
                printf("---- 对卡激活-Demo----\r\n");

                //充值Demo
                Activation_CardInformation();
                //颜色填充
                LCD_Fill(0,0,120,105,WHITE);
                DisplayString(0,0,16,"Activation",BLACK,WHITE);
                //等待触摸屏松开
                while(XPT2046_PEN==0){}
                //颜色填充
                LCD_Fill(0,0,120,105,RED);
                DisplayString(0,0,16,"Activation",BLACK,WHITE);
            }

            //查询Demo
            else if(xpt2046_touch.x>120&&xpt2046_touch.x<240&&
               xpt2046_touch.y>0&&xpt2046_touch.y<105)
            {
                printf("----运行查询Demo----\r\n");
                //查询Demo
                Query_CardInformation();
                //颜色填充
                LCD_Fill(120,0,239,105,WHITE);
                DisplayString(120,0,16,"Query",BLACK,WHITE);
                //等待触摸屏松开
                while(XPT2046_PEN==0){}
                   //颜色填充
                LCD_Fill(120,0,239,105,RED);
                DisplayString(120,0,16,"Query",BLACK,WHITE);
            }

            //充值Demo
            else if(xpt2046_touch.x>0&&xpt2046_touch.x<120&&
               xpt2046_touch.y>105&&xpt2046_touch.y<210)
            {
                printf("----运行充值Demo----\r\n");
                //充值Demo
                Recharge_CardInformation();
                //颜色填充
                LCD_Fill(0,105,120,210,WHITE);
                DisplayString(0,105,16,"Recharge",BLACK,WHITE);
                //等待触摸屏松开
                while(XPT2046_PEN==0){}
                   //颜色填充
                LCD_Fill(0,105,120,210,RED);
                DisplayString(0,105,16,"Recharge",BLACK,WHITE);
            }

            //消费Demo
            else if(xpt2046_touch.x>120&&xpt2046_touch.x<240&&
               xpt2046_touch.y>105&&xpt2046_touch.y<210)
            {
                printf("----运行消费Demo----\r\n");
                //消费Demo
                Consumption_CardInformation();
                //颜色填充
                LCD_Fill(120,105,239,210,WHITE);
                DisplayString(120,105,16,"Consumption",BLACK,WHITE);
                //等待触摸屏松开
                while(XPT2046_PEN==0){}
                //颜色填充
                LCD_Fill(120,105,239,210,RED);
                DisplayString(120,105,16,"Consumption",BLACK,WHITE);
                //等待触摸屏松开
            }

            //挂失Demo
            else if(xpt2046_touch.x>0&&xpt2046_touch.x<120&&
               xpt2046_touch.y>210&&xpt2046_touch.y<320)
            {
                printf("----运行挂失Demo----\r\n");
                //挂失Demo
                locking_CardInformation();
                //颜色填充
                LCD_Fill(0,210,120,320,WHITE);
                DisplayString(0,210,16,"locking",BLACK,WHITE);
                //等待触摸屏松开
                while(XPT2046_PEN==0){}
                  //颜色填充
                LCD_Fill(0,210,120,320,RED);
                DisplayString(0,210,16,"locking",BLACK,WHITE);
            }

             //解锁Demo
            else if(xpt2046_touch.x>120&&xpt2046_touch.x<240&&
               xpt2046_touch.y>210&&xpt2046_touch.y<320)
            {
                printf("----运行解锁Demo----\r\n");
                //解锁Demo
                Unlock_CardInformation();
                //颜色填充
                LCD_Fill(120,210,239,320,WHITE);
                DisplayString(120,210,16,"Unlock",BLACK,WHITE);
                //等待触摸屏松开
                while(XPT2046_PEN==0){}
                    //颜色填充
                LCD_Fill(120,210,239,320,RED);
                DisplayString(120,210,16,"Unlock",BLACK,WHITE);
            }
        }


        delay_ms(10);
    }
}

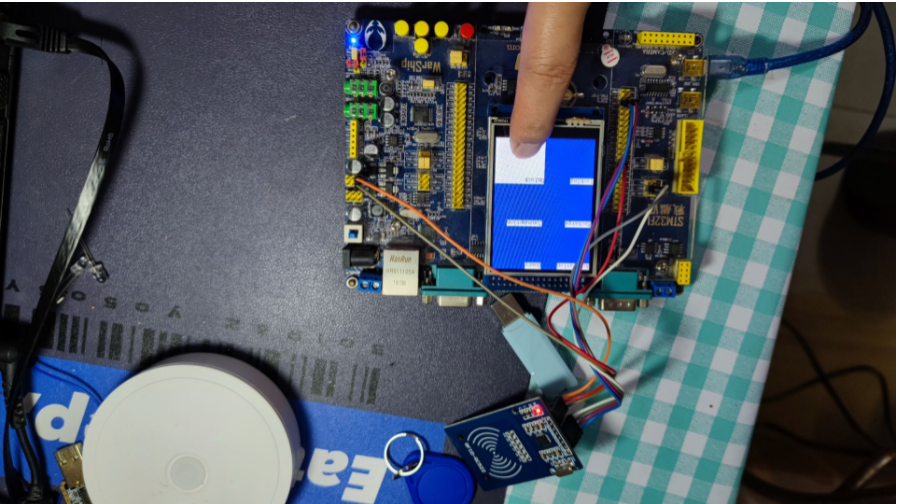

2.4 运行效果
