UML-包图中包与包之间的关系

元素

包只是一种一般性的分组机制，在这个分组机制中可以放置UML类元，如类定义、用例定义、装填定义和类元之间的关系等。在一个包中可以放置3种类型的元素，它们分别如下。

□　包自身所拥有的元素，如类、接口、组件、节点和用例等。

□　从另一个包中合并或导入的元素。

□　另外一个包所访问的元素。

可见性

包的可见性用来控制包外界的元素对包内的元素的访问权限。一个包中的元素在包外的可见性，通过在元素名称前加上一个可见性符号来指示。其可见性包括公有的、私有的和可保护的，它们分别使用“+”“-”和“#”来表示。具体说明如下。

□　+　对所有的包都是可见的。

□　-　只能对该包的子包是可见的。

□　#　对外包是不可见的。

关系

依赖

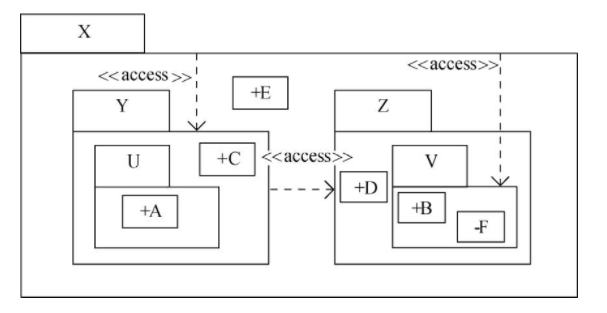

有时一个包中的类需要用到另一个包中的类，这就造成包之间的依赖性，建模人员必须使用<<access > >或<<import>>的依赖。<<import>>的依赖也可以叫作输入依赖或引入依赖。<<access>>叫作访问依赖，它的表示方法是在虚箭线上标有构造型<<access>>，箭头从输入方的包指向输出方的包。

泛化

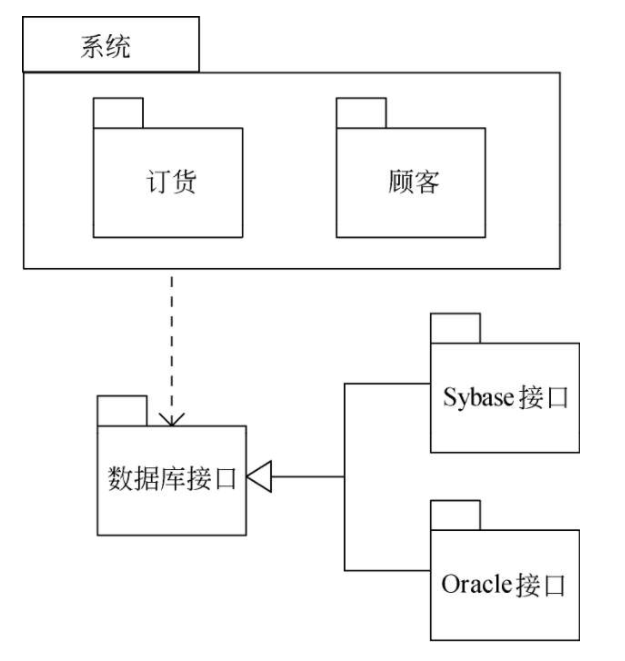

泛化关系是表达事物的一般和特殊的关系，如果两个包之间有泛化关系，意指其中的特殊性包必须遵循一般性包的接口。包与包之间的泛化关系和类间的泛化关系很相似，因此涉及泛化关系的包也像类那样遵循可替换性原则。

导入包

当一个包导入另外一个包时，该包里的元素能够使用被导入包里的元素，而不必在使用时通过包名指定其中的元素。例如，当使用某个包中的类时如果未将包导入，则需要使用包名加类名的形式引用指定的类。

在导入关系中，被导入的包称作目标包。要在UML中显示导入关系，需要画一条从包连接到目标包的依赖性箭头，再加上字符import，如下图所示，将security包导入User包后，在User包中只能使用Identity类，而不能使用Creden类。

不仅包中的元素具有可见性，导入关系本身也有可见性。

导入可以是公共导入，也可以是私有导入。公共导入意味着被导入的元素在它们导入后的包里具有Public可见性，私有导入则表示被导入的元素在它们导入后的包里具有Private可见性。公共导入仍然使用import表示，私有导入则使用access表示。

在一个包导入另一个包时，其导入的可见性import和access产生的效果是不同的。具有Public可见性的元素在其导入后的包中具有Public可见性，它们的可见性会进一步传递上去，而被私有导入的元素则不会。

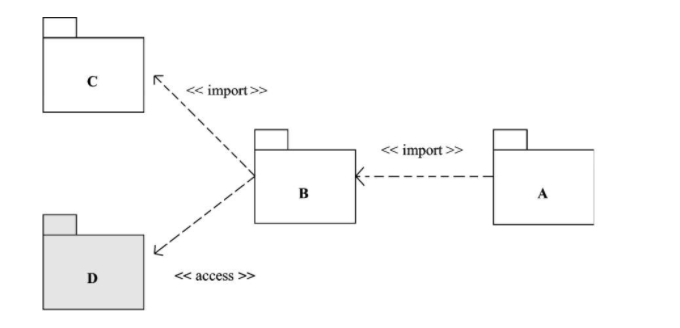

在上图所示的包模型中，包B公共导入包C并且私有导入包D，因此包B可以使用包C和D中的Public元素，包A公共导入包B，但是包A只能看见包B中的Public元素，以及包C中的Public元素，而不能看见包D中的Public元素。因为包A、B、C之间是公共导入，而包B与C之间是私有导入。
