最近想对OpenCV进行系统学习，看到网上这份教程写得不错，于是跟着来学习实践一下。
【youcans@qq.com, youcans 的 OpenCV 例程, https://youcans.blog.csdn.net/article/details/125112487】
程序仓库：https://github.com/zstar1003/OpenCV-Learning

仿射变换原理

仿射变换其实包含了一系列的操作：平移，缩放，旋转等，不过所有的操作都可以通过这个仿射变换矩阵来实现。

仿射变换矩阵：

[ x y 1 ] = [ a 0 a 1 a 2 a 3 a 4 a 5 0 0 1 ] [ x 0 y 0 1 ] [Math Processing Error] $$\left[\begin{array}{c}x\\ y\\ 1\end{array}\right]$$ =[Math Processing Error] $$\left[\begin{array}{ccc}{a}_0& a_1& a_2\\ a_3& a_4& a_5\\ 0& 0& 1\end{array}\right]$$ [Math Processing Error] $$\left[\begin{array}{c}{x}_0\\ y_0\\ 1\end{array}\right]$$ ⎣ ⎡​xy1​⎦ ⎤​=⎣ ⎡​a0​a3​0​a1​a4​0​a2​a5​1​⎦ ⎤​⎣ ⎡​x0​y0​1​⎦ ⎤​

其中$x$，$y$表示输出图像像素的坐标，$x_0$,$y_0$表示输入图像像素的坐标

表格来源：https://github.com/datawhalechina/magic-cv

在OpenCV中，需要定义的核心就是2行3列的仿射变换矩阵。

主要函数：

cv2.warpAffine(src, M, dsize[, dst[, flags[, borderMode[, borderValue]]]]) → dst

参数说明：

• scr：变换操作的输入图像
• M：仿射变换矩阵，2行3列
• dsize： 输出图像的大小，二元元组 (width, height)
• dst：变换操作的输出图像，可选项
• flags：插值方法，整型（int），可选项
  • cv2.INTER_LINEAR：线性插值，默认选项
  • cv2.INTER_NEAREST：最近邻插值
  • cv2.INTER_AREA：区域插值
  • cv2.INTER_CUBIC：三次样条插值
  • cv2.INTER_LANCZOS4：Lanczos 插值
• borderMode：边界像素方法，整型（int），可选项，默认值为 cv2.BORDER_REFLECT
• borderValue：边界填充值，可选项，默认值为 0（黑色填充）
• 返回值：dst，变换操作的输出图像，ndarray 多维数组

平移

参照上面的表格，实现平移操作就需要保证$a_0,a_4=1$，同时$a_2,a_5$分别为x和y的平移距离。

示例程序：

"""

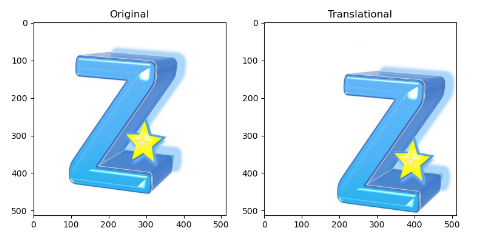

图像平移
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)
rows, cols, ch = img.shape

dx, dy = 100, 50  # dx=100 向右偏移量, dy=50 向下偏移量
MAT = np.float32([[1, 0, dx], [0, 1, dy]])  # 构造平移变换矩阵
# dst = cv2.warpAffine(img, MAT, (cols, rows))  # 默认为黑色填充
dst = cv2.warpAffine(img, MAT, (cols, rows), borderValue=(255, 255, 255))  # 设置白色填充

plt.figure(figsize=(9, 6))
plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title("Original")
plt.subplot(122), plt.imshow(cv2.cvtColor(dst, cv2.COLOR_BGR2RGB)), plt.title("Translational")
plt.show()



旋转

以原点为中心

仿射变换矩阵：

示例程序：

"""

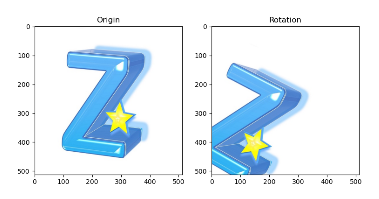

图像旋转(以原点为中心)
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)
rows, cols, ch = img.shape

theta = np.pi / 8.0  # 顺时针旋转角度
cosTheta = np.cos(theta)
sinTheta = np.sin(theta)
MAT = np.float32([[cosTheta, -sinTheta, 0], [sinTheta, cosTheta, 0]])  # 构造旋转变换矩阵
# dst = cv2.warpAffine(img, MAT, (cols, rows))  # 默认为黑色填充
dst = cv2.warpAffine(img, MAT, (cols, rows), borderValue=(255, 255, 255))  # 设置白色填充

plt.figure(figsize=(9, 6))
plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title("Origin")
plt.subplot(122), plt.imshow(cv2.cvtColor(dst, cv2.COLOR_BGR2RGB)), plt.title("Rotation")
plt.show()




以任意点为中心

以任意点为中心旋转似乎乍一看有些难度，不过换一种思路，可以采用先平移后旋转再平移的操作。
仿射变换矩阵：

为了操作简便，OpenCV提供了cv2.getRotationMatrix2D函数， 根据旋转角度和位移计算旋转变换矩阵 MAR.

cv2.getRotationMatrix2D(center, angle, scale) → M

参数说明：

• center：旋转中心坐标，二元元组 (x0, y0)
• angle：旋转角度，单位为角度，逆时针为正数，顺时针为负数
• scale： 缩放因子
• 返回值：M， 旋转变换矩阵，2行3列

示例程序：

"""

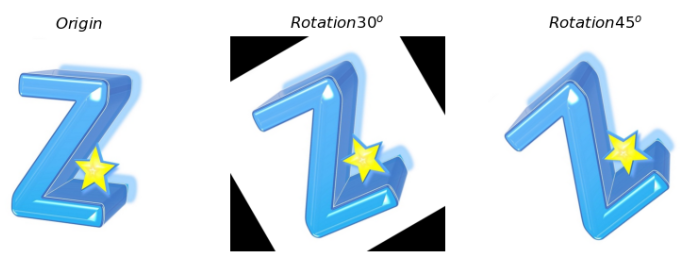

图像旋转(以任意点为中心)
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)
height, width = img.shape[:2]  # 图片的高度和宽度

theta1, theta2 = 30, 45  # 顺时针旋转角度，单位为角度
x0, y0 = width // 2, height // 2  # 以图像中心作为旋转中心
MAR1 = cv2.getRotationMatrix2D((x0, y0), theta1, 1.0)
MAR2 = cv2.getRotationMatrix2D((x0, y0), theta2, 1.0)
imgR1 = cv2.warpAffine(img, MAR1, (width, height))  # 旋转变换，默认为黑色填充
imgR2 = cv2.warpAffine(img, MAR2, (width, height), borderValue=(255, 255, 255))  # 设置白色填充

plt.figure(figsize=(10, 6))
plt.subplot(131), plt.axis('off'), plt.title(r"$Origin$")
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.subplot(132), plt.axis('off'), plt.title(r"$Rotation {}^o$".format(theta1))
plt.imshow(cv2.cvtColor(imgR1, cv2.COLOR_BGR2RGB))
plt.subplot(133), plt.axis('off'), plt.title(r"$Rotation {}^o$".format(theta2))
plt.imshow(cv2.cvtColor(imgR2, cv2.COLOR_BGR2RGB))
plt.show()



直角旋转

直角旋转指的是旋转角度为 90，180，270度，这时无需再去写仿射变换矩阵。
OpenCV提供了cv2.rotate(src, rotateCode) 这个函数可以快速实现该功能。

cv2.rotate( src, rotateCode[, dst] ) → M

参数说明：

• src：变换操作的输入图像
• rotateCode：枚举，指定旋转角度。
  • cv2.ROTATE_90_CLOCKWISE：顺时针旋转 90 度
  • cv2.ROTATE_180： 旋转 180 度
  • cv2.ROTATE_90_COUNTERCLOCKWISE：逆时针旋转 90 度
• 返回值：dst，变换操作的输出图像，ndarray 多维数组

示例程序：

"""

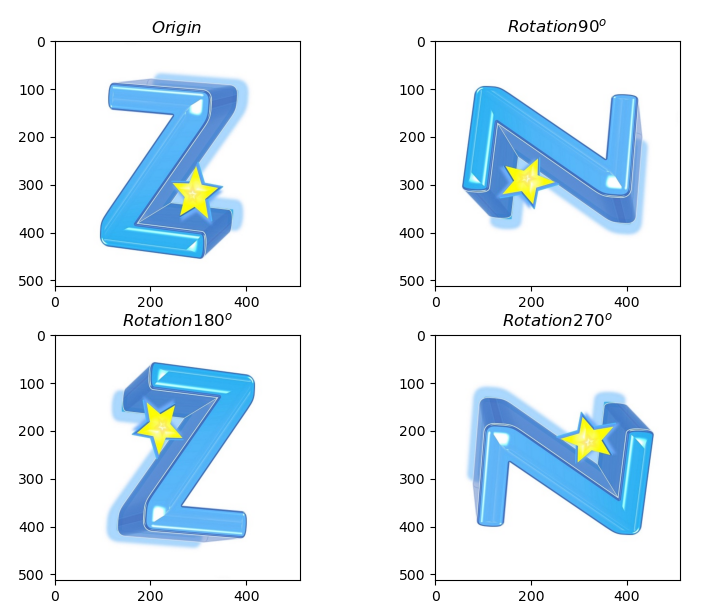

图像旋转(直角旋转)
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)

imgR90 = cv2.rotate(img, cv2.ROTATE_90_CLOCKWISE)
imgR180 = cv2.rotate(img, cv2.ROTATE_180)
imgR270 = cv2.rotate(img, cv2.ROTATE_90_COUNTERCLOCKWISE)

plt.figure(figsize=(9, 7))
plt.subplot(221), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title(r"$Origin$")
plt.subplot(222), plt.imshow(cv2.cvtColor(imgR90, cv2.COLOR_BGR2RGB)), plt.title(r"$Rotation 90^{o}$")
plt.subplot(223), plt.imshow(cv2.cvtColor(imgR180, cv2.COLOR_BGR2RGB)), plt.title(r"$Rotation 180^{o}$")
plt.subplot(224), plt.imshow(cv2.cvtColor(imgR270, cv2.COLOR_BGR2RGB)), plt.title(r"$Rotation 270^{o}$")
plt.show()



翻转

仿射变换矩阵：

OpenCV提供了cv2.flip函数，可以将图像沿水平方向、垂直方向、或水平/垂直方向同时进行翻转。

cv2.flip(src, flipCode[, dst]) -> dst

参数说明：

• scr：变换操作的输入图像
• flipCode：控制参数，整型（int），flipCode>0 水平翻转，flipCode=0 垂直翻转，flipCode<0 水平和垂直翻转
• dst：变换操作的输出图像，可选项

示例程序：

"""

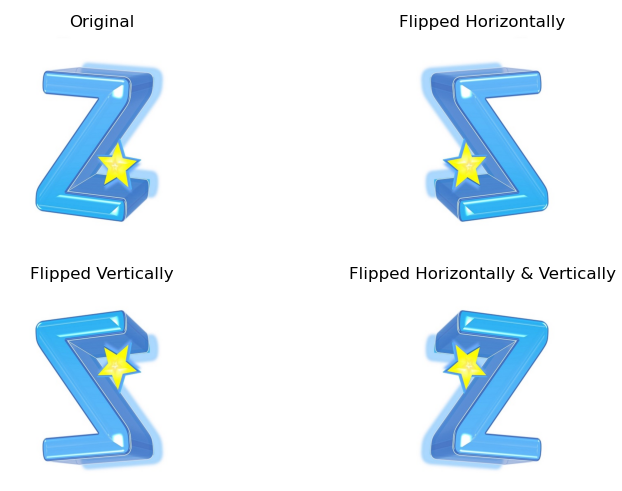

图像翻转
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)

imgFlip1 = cv2.flip(img, 0)  # 垂直翻转
imgFlip2 = cv2.flip(img, 1)  # 水平翻转
imgFlip3 = cv2.flip(img, -1)  # 水平和垂直翻转

plt.figure(figsize=(9, 6))
plt.subplot(221), plt.axis('off'), plt.title("Original")
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))  # 原始图像
plt.subplot(222), plt.axis('off'), plt.title("Flipped Horizontally")
plt.imshow(cv2.cvtColor(imgFlip2, cv2.COLOR_BGR2RGB))  # 水平翻转
plt.subplot(223), plt.axis('off'), plt.title("Flipped Vertically")
plt.imshow(cv2.cvtColor(imgFlip1, cv2.COLOR_BGR2RGB))  # 垂直翻转
plt.subplot(224), plt.axis('off'), plt.title("Flipped Horizontally & Vertically")
plt.imshow(cv2.cvtColor(imgFlip3, cv2.COLOR_BGR2RGB))  # 水平垂直翻转
plt.show()



缩放

OpenCV提供了cv2.resize函数，实现图像的缩放。

cv2.resize(src, dsize[, dst[, fx[, fy[, interpolation]]]]) → dst

参数说明：

• scr：变换操作的输入图像
• dsize： 输出图像的大小，二元元组 (width, height)
• dst：变换操作的输出图像，可选项
• fx, fy：x 轴、y 轴上的缩放比例，实型，可选项
• interpolation：插值方法，整型，可选项
  • cv2.INTER_LINEAR：双线性插值（默认方法）
  • cv2.INTER_AREA：使用像素区域关系重采样，缩小图像时可以避免波纹出现
  • cv2.INTER_NEAREST：最近邻插值
  • cv2.INTER_CUBIC：4x4 像素邻域的双三次插值
  • cv2.INTER_LANCZOS4：8x8 像素邻域的Lanczos插值
• 返回值：dst，变换操作的输出图像，ndarray 多维数组

示例程序：

"""

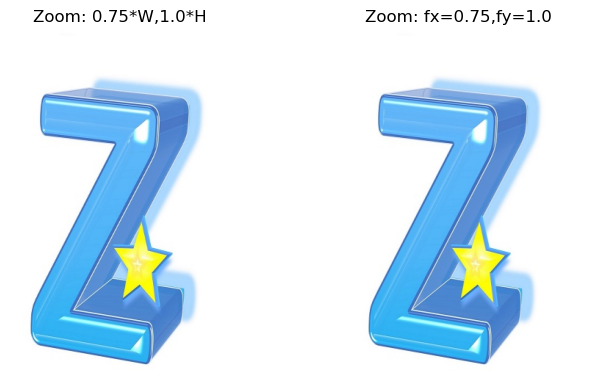

图像缩放
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)

height, width = img.shape[:2]  # 图片的高度和宽度
imgZoom1 = cv2.resize(img, (int(0.75 * width), int(height)))
imgZoom2 = cv2.resize(img, None, fx=0.75, fy=1.0, interpolation=cv2.INTER_AREA)

plt.figure(figsize=(8, 6))
plt.subplot(121), plt.axis('off'), plt.title("Zoom: 0.75*W,1.0*H")
plt.imshow(cv2.cvtColor(imgZoom1, cv2.COLOR_BGR2RGB))
plt.subplot(122), plt.axis('off'), plt.title("Zoom: fx=0.75,fy=1.0")
plt.imshow(cv2.cvtColor(imgZoom2, cv2.COLOR_BGR2RGB))
plt.show()



错切

错切指平面景物在投影平面上的非垂直投影，使图像中的图形在水平方向或垂直方向产生扭变。
以水平错切为例，仿射矩阵为

示例程序：

"""

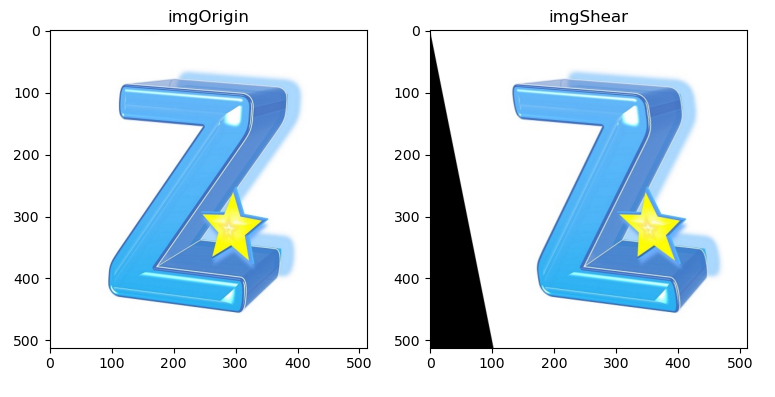

图像错切
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)
height, width = img.shape[:2]  # 图片的高度和宽度

MAS = np.float32([[1, 0.2, 0], [0, 1, 0]])  # 构造错切变换矩阵
imgShear = cv2.warpAffine(img, MAS, (width, height))

plt.figure(figsize=(9, 6))
plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title("imgOrigin")
plt.subplot(122), plt.imshow(cv2.cvtColor(imgShear, cv2.COLOR_BGR2RGB)), plt.title("imgShear")
plt.show()



投影变换

投影变换也称透视变换，指的是建立两平面场之间的对应关系，即将图片投影到一个新的视平面。
OpenCV提供了cv2.warpPerspective函数实现投影变换的操作。

cv2.getPerspectiveTransform(src, dst[,solveMethod]) → MP
cv2.warpPerspective(src, M, dsize[, dst[, flags[, borderMode[, borderValue]]]]) → dst

参数说明：

• src：变换前图像四边形顶点坐标
• dst：变换后图像四边形顶点坐标
• solveMethod：矩阵分解方法，传递给 cv2.solve 求解变换矩阵 MP
  • cv2.DECOMP_LU：选择最优轴的高斯消去法，默认方法
  • cv2.DECOMP_SVD：奇异值分解（SVD）方法
  • cv2.DECOMP_EIG：特征值分解方法，src 必须对称
  • cv2.DECOMP_QR：QR（正交三角）分解
  • cv2.DECOMP_CHOLESKY：Cholesky LLT 分解
• MP：透视变换矩阵，3行3列
• dsize： 输出图像的大小，二元元组 (width, height)
• dst：变换操作的输出图像，可选项
• flags：插值方法，整型（int），可选项
  • cv2.INTER_LINEAR：线性插值，默认选项
  • cv2.INTER_NEAREST：最近邻插值
  • cv2.INTER_AREA：区域插值
  • cv2.INTER_CUBIC：三次样条插值
  • cv2.INTER_LANCZOS4：Lanczos 插值
• borderMode：边界像素方法，整型（int），可选项，默认值为 cv2.BORDER_REFLECT
• borderValue：边界填充模式，可选项，默认值为 0（黑色填充）
• 返回值：dst，透视变换操作的输出图像，ndarray 多维数组

示例程序：

"""

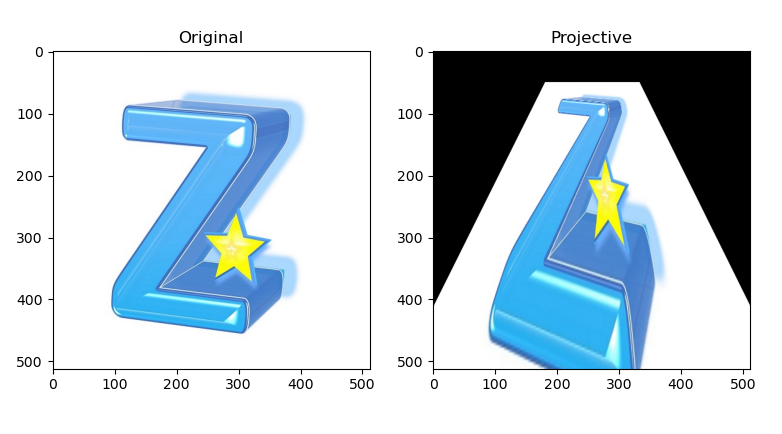

投影变换
"""
import cv2
import matplotlib.pyplot as plt
import numpy as np

img = cv2.imread("../img/img.jpg")  # 读取彩色图像(BGR)
h, w = img.shape[:2]  # 图片的高度和宽度

pointSrc = np.float32([[0, 0], [w - 1, 0], [0, h - 100], [w - 1, h - 100]])  # 原始图像中 4点坐标
pointDst = np.float32([[180, 50], [w - 180, 50], [0, h - 100], [w - 1, h - 100]])  # 变换图像中 4点坐标
MP = cv2.getPerspectiveTransform(pointSrc, pointDst)  # 计算投影变换矩阵 M
imgP = cv2.warpPerspective(img, MP, (512, 512))  # 用变换矩阵 M 进行投影变换

plt.figure(figsize=(9, 6))
plt.subplot(121), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title("Original")
plt.subplot(122), plt.imshow(cv2.cvtColor(imgP, cv2.COLOR_BGR2RGB)), plt.title("Projective")
plt.show()



文章来源: zstar.blog.csdn.net，作者：zstar-_，版权归原作者所有，如需转载，请联系作者。

原文链接：zstar.blog.csdn.net/article/details/126348592
