金鱼哥RHCA回忆录：DO280OpenShift网络--平台网络实现

金鱼哥发表于 2022/08/17 09:26:41 2022/08/17

【摘要】第三章 OpenShift网络--平台网络实现

🎹 个人简介：大家好，我是 金鱼哥，CSDN运维领域新星创作者，华为云·云享专家，阿里云社区·专家博主
📚个人资质：CCNA、HCNP、CSNA（网络分析师），软考初级、中级网络工程师、RHCSA、RHCE、RHCA、RHCI、ITIL😜
💬格言：努力不一定成功，但要想成功就必须努力🔥

🎈支持我：可点赞👍、可收藏⭐️、可留言📝

📜软件定义网络(SDN)

默认情况下，Docker网络使用仅主机虚机网桥bridge，主机内的所有容器都连接至该网桥。连接到此桥的所有容器都可以彼此通信，但不能与不同主机上的容器通信。通常，这种通信使用端口映射来处理，其中容器端口绑定到主机上的端口，所有通信都通过物理主机上的端口路由。

当有大量主机和容器时，使用此模式，需要手动管理所有端口绑定非常不现实。

为了支持跨集群的容器之间的通信，OpenShift容器平台使用了软件定义的网络(SDN)方法。软件定义的网络是一种网络模型，它通过几个网络层的抽象来管理网络服务。SDN将处理流量的软件(称为控制平面)和路由流量的底层机制(称为数据平面)解耦。SDN支持控制平面和数据平面之间的通信。

在OpenShift Container Platform 3.9中（之后简称OCP），管理员可以为pod网络配置三个SDN插件:

ovs-subnet：默认插件，子网提供了一个flat pod网络，其中每个pod可以与其他pod和service通信。
ovs-multitenant：该为pod和服务提供了额外的隔离层。当使用此插件时，每个project接收一个惟一的虚拟网络ID (VNID)，该ID标识来自属于该project的pod的流量。通过使用VNID，来自不同project的pod不能与其他project的pod和service通信。
ovs-networkpolicy：此插件允许管理员使用NetworkPolicy对象定义自己的隔离策略。

cluster network由OpenShift SDN建立和维护，它使用Open vSwitch创建overlay网络，master节点不能通过集群网络访问容器，除非master同时也为node节点。

注意：VNID为0的project可以与所有其他pod通信，在OpenShift容器平台中，默认项目的VNID为0。

📜Kubernetes SDN Pod

在默认的OpenShift容器平台安装中，每个pod都有一个惟一的IP地址。pod中的所有容器都对外表现在相同的主机上。给每个pod提供自己的IP地址意味着，在端口分配、网络、DNS、负载平衡、应用程序配置和迁移方面，pod被视为物理主机或虚拟机的独立节点（仅从网络层面看待）。

Kubernetes提供了service的概念，在任何OpenShift应用程序中，service都是必不可少的资源。service充当一个或多个pod前的负载平衡器。该service提供一个固定的IP地址，并且允许与pod通信，而不必跟踪单独的pod IP地址。

大多数实际应用程序都不是作为单个pod运行的。它们需要水平伸缩，这样应用程序就可以在许多pod上运行，以满足不断增长的用户需求。在OpenShift集群中，pod不断地在集群中的节点之间创建和销毁。每次创建pod时，它们都会获得一个不同的IP地址。一个service提供一个单独的、惟一的IP地址供其他pod使用，而不依赖于pod运行的节点，因此一个pod不必一定需要发现另一个pod的IP地址。客户端通过service的请求在不同pod之间实现负载均衡。

📜Kubernetes SDN Service

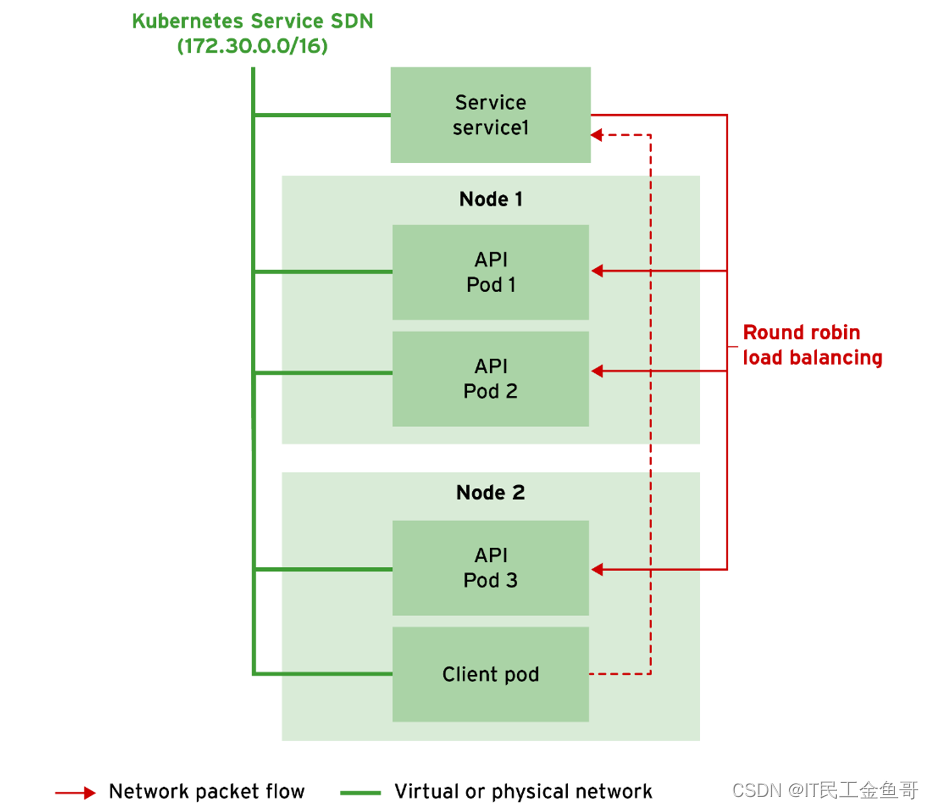

service背后运行的一组pod由OpenShift容器平台自动管理。每个service都被分配了一个唯一的IP地址供客户端连接。这个IP地址也来自OpenShift SDN，它与pod的内部网络不同，也只在集群中可见。每个与selector匹配的pod都作为endpoint添加到service资源中。当创建和销毁pods时，service后面的endpoint将自动更新。

📑service yaml语法：

- apiVersion: v1
  kind: Service			 #声明资源类型
  metadata:
    labels:
      app: hello-openshift
      name: hello-openshift	 #服务的唯一名称
  spec:
    ports:
    - name: 8080-tcp
      port: 8080		#服务对外公开的端口客户机连接到服务端口
      protocol: TCP
      targetPort: 8080		#targetPort属性必须匹配pod容器定义中的containerPort，服务将数据包转发到pod中定义的目标端口。
    selector:			#该服务使用selector属性查找要转发数据包的pod。目标pod的元数据中需要有匹配的标签。如果服务发现多个具有匹配标签的pod，它将在它们之间实现负载
      app: hello-openshift
      deploymentconfig: hello-openshift

📜service对外暴露

默认情况下，pod和service IP地址不能从OpenShift集群外部访问。对于需要从OpenShift集群外部访问服务的应用程序，可以通过以下三种方式。

HostPort/HostNetwork：在这种方法中，client可以通过主机上的网络端口直接访问集群中的应用程序pod。应用程序pod中的端口被绑定到运行该pod的主机上的端口。这种方法在集群中运行大量pod时，存在端口冲突的风险。

NodePort：这是一种较老的基于Kubernetes的方法，通过绑定到node主机上的可用端口，将service公开给外部客户端，然后node主机代理到service IP地址的连接。使用oc edit svc命令编辑服务属性，指定NodePort的类型，并为NodePort属性提供端口值。OpenShift然后通过node主机的公共IP地址和nodePort中设置的端口值代理到服务的连接。这种方法支持非http通信。

OpenShift routes：OpenShift中的推荐方式。它使用唯一的URL公开服务。使用oc expose命令公开用于外部访问的服务，或者从OpenShift web控制台公开服务。在这种方法中，目前只支持HTTP、HTTPS、TLS whit SNI和WebSockets。

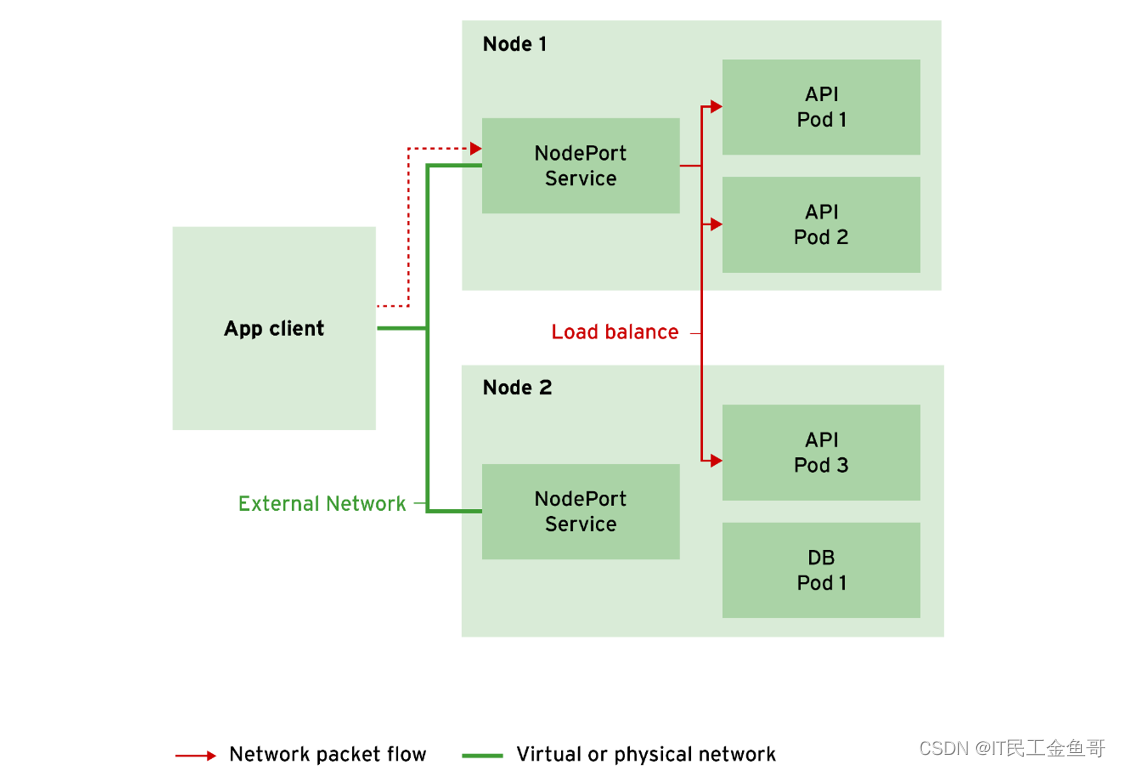

附图：显示了NodePort服务如何允许外部访问Kubernetes服务。

📑service nodeport yaml语法：

apiVersion: v1
kind: Service
metadata:
...
spec:
  ports:
  - name: 3306-tcp
    port: 3306
    protocol: TCP
    targetPort: 3306	#pod目标端口，即需要和pod定义的端口匹配
    nodePort: 30306	#OpenShift集群中主机上的端口，暴露给外部客户端
  selector:
    app: mysqldb
    deploymentconfig: mysqldb
    sessionAffinity: None
  type: NodePort	#服务的类型，如NodePort
...

OpenShift将服务绑定到服务定义的nodePort属性中定义的值，并为集群中所有node（包括master）上的流量打开该端口。外部客户端可以连接到node端口上的任何节点的公共IP地址来访问服务。请求会在服务后面的各个pod之间实现轮询的负载平衡。

OpenShift route主要限于HTTP和HTTPS流量，但是节点端口可以处理非HTTP流量，当设置好公开的端口后，客户机可以使用TCP或UDP的协议连接到该端口。

提示：缺省情况下，NodePort属性的端口号限制在30000-32767之间，可通过在OpenShift主配置文件中配置范围。node port在集群中的所有node上都是打开的，包括master节点。如果没有提供node端口值，OpenShift将自动在配置范围内分配一个随机端口。

📜pod访问外部网络

pod可以使用其主机的地址与外部网络通信。只要主机能够解析pod需要到达的服务器，pod就可以使用网络地址转换(network address translation, NAT)机制与目标服务器通信。

📜课本练习

📑前置准备

[student@workstation ~]$ lab install-prepare setup
[student@workstation ~]$ cd /home/student/do280-ansible
[student@workstation do280-ansible]$ ./install.sh

提示：以上准备为部署一个正确的OpenShift平台。

📑本练习准备

[student@workstation ~]$ lab openshift-network setup    # 准备本实验环境

📑创建应用

[student@workstation ~]$ oc login -u developer -p redhat https://master.lab.example.com
[student@workstation ~]$ oc new-project network-test             #创建project
[student@workstation ~]$ oc new-app --name=hello -i php:7.0 http://registry.lab.example.com/scaling
[student@workstation ~]$ oc get pods
NAME            READY     STATUS      RESTARTS   AGE
hello-1-2lq5h   1/1       Running     0          21s
hello-1-build   0/1       Completed   0          55s

📑扩展应用

[student@workstation ~]$ oc scale --replicas=2 dc hello
[student@workstation ~]$ oc get pods -o wide
NAME            READY     STATUS      RESTARTS   AGE       IP            NODE
hello-1-vwghp  1/1       Running     0          3m        10.128.0.15   node1.lab.example.com
hello-1-build   0/1       Completed   0          3m        10.128.0.10   node1.lab.example.com
hello-1-tvsc2   1/1       Running     0          27s       10.128.0.25   node2.lab.example.com

📑测试访问

[student@workstation ~]$ curl http://10.128.0.15:8080
curl: (7) Failed connect to 10.128.0.12:8080; Network is unreachable

[root@node1 ~]# curl http://10.128.0.15:8080
<html>
 <head>
  <title>PHP Test</title>
 </head>
 <body>
 <br/> Server IP: 10.128.0.12
 </body>
</html>

默认情况下，pod的ip属于内部，集群内部节点可以使用pod ip访问，集群外部（如workstation）无法访问。

[student@workstation ~]$ oc get svc hello
NAME      TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
hello     ClusterIP   172.30.210.177   <none>        8080/TCP   9m
[student@workstation ~]$ curl http://172.30.210.177:8080
curl: (7) Failed connect to 172.30.210.177:8080; Network is unreachable

# 验证负载均衡

[root@node1 ~]# curl http://172.30.210.177:8080
<html>
 <head>
  <title>PHP Test</title>
 </head>
 <body>
 <br/> Server IP: 10.128.0.15
 </body>
</html>
[root@node1 ~]# curl http://172.30.210.177:8080
<html>
 <head>
  <title>PHP Test</title>
 </head>
 <body>
 <br/> Server IP: 10.128.0.25
 </body>
</html>

默认情况下，cluster的ip属于内部，集群内部节点可以使用cluster ip访问，集群外部（如workstation）无法访问。

📑检查服务

[student@workstation ~]$ oc describe svc hello
Name:              hello
Namespace:         network-test
Labels:            app=hello
Annotations:       openshift.io/generated-by=OpenShiftNewApp
Selector:          app=hello,deploymentconfig=hello
Type:              ClusterIP
IP:                172.30.210.177
Port:              8080-tcp  8080/TCP
TargetPort:        8080/TCP
Endpoints:         10.128.0.15:8080,10.128.0.25:8080
Session Affinity:  None
Events:            <none>

解释：

endpoint：显示请求路由到的pod IP地址列表。当pod有更新后，endpoint将自动更新。

Selector：OpenShift使用为pods定义的选择器和标签来使用给定的集群IP，以便实现应用的负载均衡。如上所示为OpenShift将此服务的请求路由到所有标记为app=hello和deploymentconfig=hello的pod。

📑检查pod

[student@workstation ~]$ oc describe pod hello-1-
hello-1-tvsc2  hello-1-vwghp
[student@workstation ~]$ oc describe pod hello-1-tvsc2
Name:           hello-1-tvsc2
Namespace:      network-test
Node:           node1.lab.example.com/172.25.250.11
Start Time:     Fri, 26 Feb 2021 16:13:55 +0800
Labels:         app=hello
                deployment=hello-1
                deploymentconfig=hello
Annotations:    openshift.io/deployment-config.latest-version=1
                openshift.io/deployment-config.name=hello
                openshift.io/deployment.name=hello-1
                openshift.io/generated-by=OpenShiftNewApp
                openshift.io/scc=restricted
Status:         Running
IP:             10.128.0.25
Controlled By:  ReplicationController/hello-1
…………

📑设置外部访问

使用NodePort方式设置外部访问。

[student@workstation ~]$ oc edit svc hello
apiVersion: v1
kind: Service
metadata:
  annotations:
    openshift.io/generated-by: OpenShiftNewApp
  creationTimestamp: 2021-02-25T15:35:15Z
  labels:
    app: hello
  name: hello
  namespace: network-test
  resourceVersion: "87317"
  selfLink: /api/v1/namespaces/network-test/services/hello
  uid: 0eb3e8e7-777f-11eb-95f8-52540000fa0a
spec:
  clusterIP: 172.30.210.177
  externalTrafficPolicy: Cluster
  ports:
  - name: 8080-tcp
    nodePort: 30800
    port: 8080
    protocol: TCP
    targetPort: 8080
  selector:
    app: hello
    deploymentconfig: hello
  sessionAffinity: None
  type: NodePort
status:
  loadBalancer: {}
[student@workstation ~]$  oc describe svc hello
Name:                     hello
Namespace:                network-test
Labels:                   app=hello
Annotations:              openshift.io/generated-by=OpenShiftNewApp
Selector:                 app=hello,deploymentconfig=hello
Type:                     NodePort           #验证是否为NodePort
IP:                       172.30.210.177
Port:                     8080-tcp  8080/TCP
TargetPort:               8080/TCP
NodePort:                 8080-tcp  30800/TCP
Endpoints:                10.128.0.15:8080,10.128.0.25:8080
Session Affinity:         None
External Traffic Policy:  Cluster
Events:                   <none>

📑验证外部访问

[student@workstation ~]$ curl http://node1.lab.example.com:30800
<html>
 <head>
  <title>PHP Test</title>
 </head>
 <body>
 <br/> Server IP: 10.128.0.15
 </body>
</html>
[student@workstation ~]$ curl http://node2.lab.example.com:30800
<html>
 <head>
  <title>PHP Test</title>
 </head>
 <body>
 <br/> Server IP: 10.128.0.25
 </body>
</html>

📑使用pod shell

[student@workstation ~]$ oc rsh hello-1-tvsc2
sh-4.2$ cat /etc/redhat-release
Red Hat Enterprise Linux Server release 7.4 (Maipo)
sh-4.2$ curl http://services.lab.example.com
<?xml version="1.0" encoding="utf-8"?>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">
<html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en-US" lang="en-US">
<!-- git web interface version 1.8.3.1, (C) 2005-2006, Kay Sievers <kay.sievers@vrfy.org>, Christian Gierke -->
<!-- git core binaries version 1.8.3.1 -->
<head>
…………

📑清除项目

[student@workstation ~]$ oc delete project network-test
project "network-test" deleted
