【FPGA实验】数码管静态显示
【摘要】
开拓者FPGA开发板上有六个共阳极八段数码管，本实验将完成数码管静态显示。
功能描述
控制六位数码管以0.5秒的频率同时显示0-F 16个数字。
分频模块
开发板本身的时钟频率为50kH...
开拓者FPGA开发板上有六个共阳极八段数码管，本实验将完成数码管静态显示。
功能描述
控制六位数码管以0.5秒的频率同时显示0-F 16个数字。
分频模块
开发板本身的时钟频率为50kHz，对应时钟周期为20ns，而本实验需要0.5s让数字变化一次，因此需要对时钟进行分频，使其0.5s输出一个脉冲信号flag。
module time_count(
input clk , // 时钟信号
input rst_n , // 复位信号
output reg flag // 一个时钟周期的脉冲信号
);
//parameter define
parameter MAX_NUM = 25000_000; // 计数器最大计数值
//reg define
reg [24:0] cnt; // 时钟分频计数器
//*****************************************************
//** main code
//*****************************************************
//计数器对时钟计数，每计时到0.5s,输出一个时钟周期的脉冲信号
always @ (posedge clk or negedge rst_n) begin
if (!rst_n) begin
flag <= 1'b0;
cnt <= 24'b0;
end
else if(cnt < MAX_NUM - 1'b1) begin
cnt <= cnt +1'b1;
flag <= 1'b0;
end
else begin
cnt <= 24'b0;
flag <= 1'b1;
end
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
数码管静态显示模块
首先需清楚两个概念：
位选信号(sel)——控制哪个数码管显示
段选信号(seg_led)–控制数码管显示内容

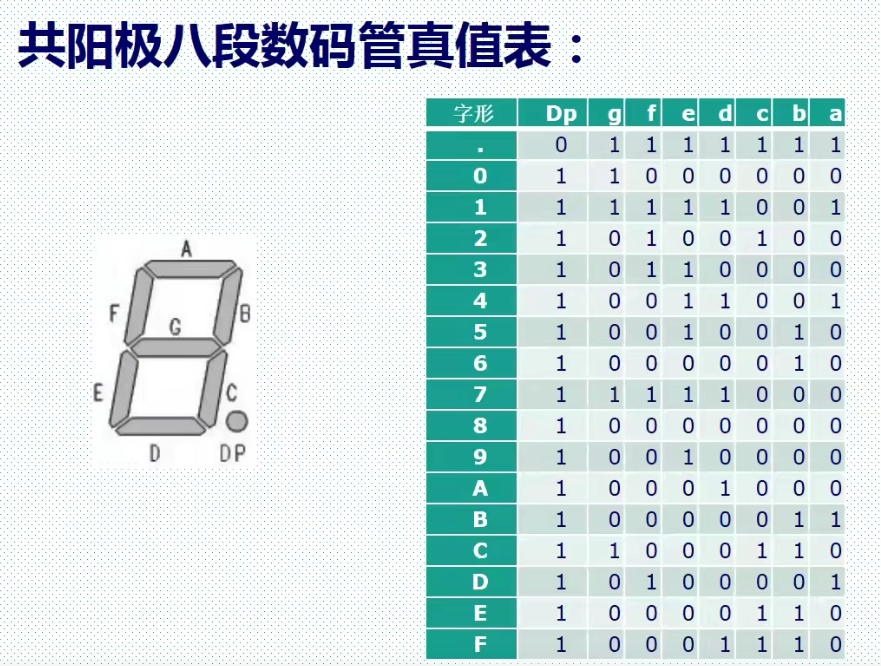

数码管显示具体数值可参考真值表：
共阳极二极管，常理来说应当0才是点亮，而这里是相反的。
原因可以看下面的原理图，输入信号并不是给到二极管的负级，而是给到了三级管的基极，三极管在这里起到开关的作用，因此相反。
模块代码：
module seg_led_static (
input clk , // 时钟信号
input rst_n , // 复位信号（低有效）
input add_flag, // 数码管变化的通知信号
output reg [5:0] sel , // 数码管位选
output reg [7:0] seg_led // 数码管段选
);
//reg define
reg [3:0] num; // 数码管显示的十六进制数
//*****************************************************
//** main code
//*****************************************************
//控制数码管位选信号（低电平有效），选中所有的数码管
always @ (posedge clk or negedge rst_n) begin
if (!rst_n)
sel <= 6'b111111;
else
sel <= 6'b000000;
end
//每次通知信号到达时，数码管显示的十六进制数值加1
always @ (posedge clk or negedge rst_n) begin
if (!rst_n)
num <= 4'h0;
else if(add_flag) begin
if (num < 4'hf)
num <= num + 1'b1;
else
num <= 4'h0;
end
else
num <= num;
end
//根据数码管显示的数值，控制段选信号
always @ (posedge clk or negedge rst_n) begin
if (!rst_n)
seg_led <= 8'b0;
else begin
case (num)
4'h0 : seg_led <= 8'b1100_0000;
4'h1 : seg_led <= 8'b1111_1001;
4'h2 : seg_led <= 8'b1010_0100;
4'h3 : seg_led <= 8'b1011_0000;
4'h4 : seg_led <= 8'b1001_1001;
4'h5 : seg_led <= 8'b1001_0010;
4'h6 : seg_led <= 8'b1000_0010;
4'h7 : seg_led <= 8'b1111_1000;
4'h8 : seg_led <= 8'b1000_0000;
4'h9 : seg_led <= 8'b1001_0000;
4'ha : seg_led <= 8'b1000_1000;
4'hb : seg_led <= 8'b1000_0011;
4'hc : seg_led <= 8'b1100_0110;
4'hd : seg_led <= 8'b1010_0001;
4'he : seg_led <= 8'b1000_0110;
4'hf : seg_led <= 8'b1000_1110;
default : seg_led <= 8'b1100_0000;
endcase
end
end
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
顶层模块
module seg_led_static_top (
input sys_clk , // 系统时钟
input sys_rst_n, // 系统复位信号（低有效）
output [5:0] sel , // 数码管位选
output [7:0] seg_led // 数码管段选
);
//parameter define
parameter TIME_SHOW = 25'd25000_000; // 数码管变化的时间间隔0.5s
//wire define
wire add_flag; // 数码管变化的通知信号
//*****************************************************
//** main code
//*****************************************************
//每隔0.5s产生一个时钟周期的脉冲信号
time_count #(
.MAX_NUM (TIME_SHOW)
) u_time_count(
.clk (sys_clk ),
.rst_n (sys_rst_n),
.flag (add_flag )
);
//每当脉冲信号到达时，使数码管显示的数值加1
seg_led_static u_seg_led_static (
.clk (sys_clk ),
.rst_n (sys_rst_n),
.add_flag (add_flag ),
.sel (sel ),
.seg_led (seg_led )
);
endmodule
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
注：两个分模块之间通过add_flag进行连接。

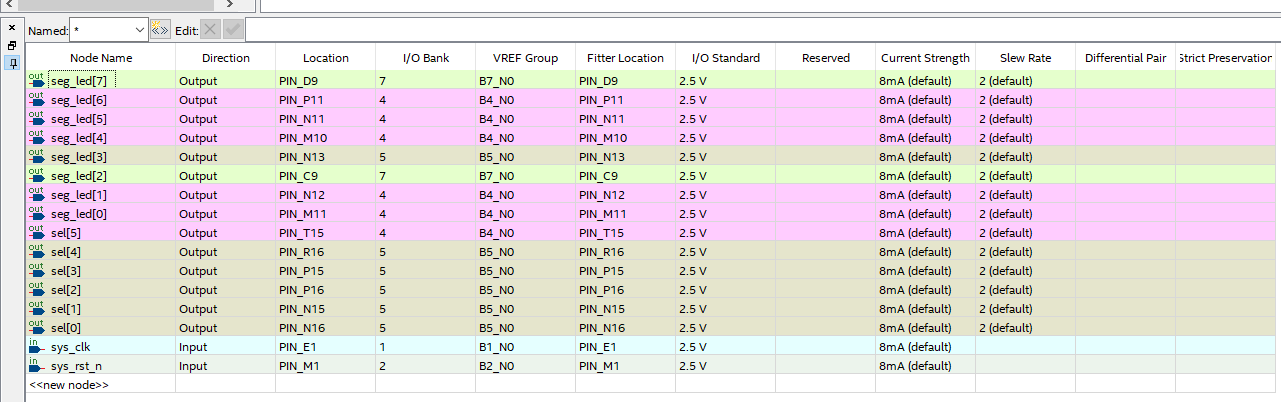

管脚分配
文章来源: zstar.blog.csdn.net，作者：zstar-_，版权归原作者所有，如需转载，请联系作者。
原文链接：zstar.blog.csdn.net/article/details/120952175
