Quartus II和Modelsim的联合仿真

这里拿正点原子FPGA的教程中的例子:

首先编写流水灯的verilog文件:


module flow_red(
    input               sys_clk  ,  //系统时钟
    input               sys_rst_n,  //系统复位,低电平有效

    output  reg  [3:0]  led         //4个LED灯
    );

//reg define
reg [23:0] counter;

//*****************************************************
//**                    main code
//*****************************************************

//计数器对系统时钟计数,计时0.2秒
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        counter <= 24'd0;
    else if (counter < 24'd10)
        counter <= counter + 1'b1;
    else
        counter <= 24'd0;
end

//通过移位寄存器控制IO口的高低电平,从而改变LED的显示状态
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        led <= 4'b0001;
    else if(counter == 24'd10)
        led[3:0] <= {led[2:0],led[3]};
    else
        led <= led;
end

endmodule



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36

注意:这里为了仿真清晰,counter计数器判断改成了24’d10

编译之后,编写vt文件,这个文件用于设定仿真情况的激励信号和时钟信号

`timescale 1 ns/ 1 ns
module flow_red_vlg_tst();
// constants
// general purpose registers
// test vector input registers
reg sys_clk;
reg sys_rst_n;
// wires
wire [3:0]  led;

// assign statements (if any)
flow_red i1 (
// port map - connection between master ports and signals/registers
	.led(led),
	.sys_clk(sys_clk),
	.sys_rst_n(sys_rst_n)
);
initial
begin
    sys_clk = 1'b0;
    sys_rst_n = 1'b0;
    #100 sys_rst_n = 1'b1;
    #1000 $stop;
end
always #10 sys_clk = ~sys_clk;
endmodule



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26

注意:教程中sys_clk 取反用的是 负号"-",实际应当用波浪号"~",否则语句不报错,但不生效。

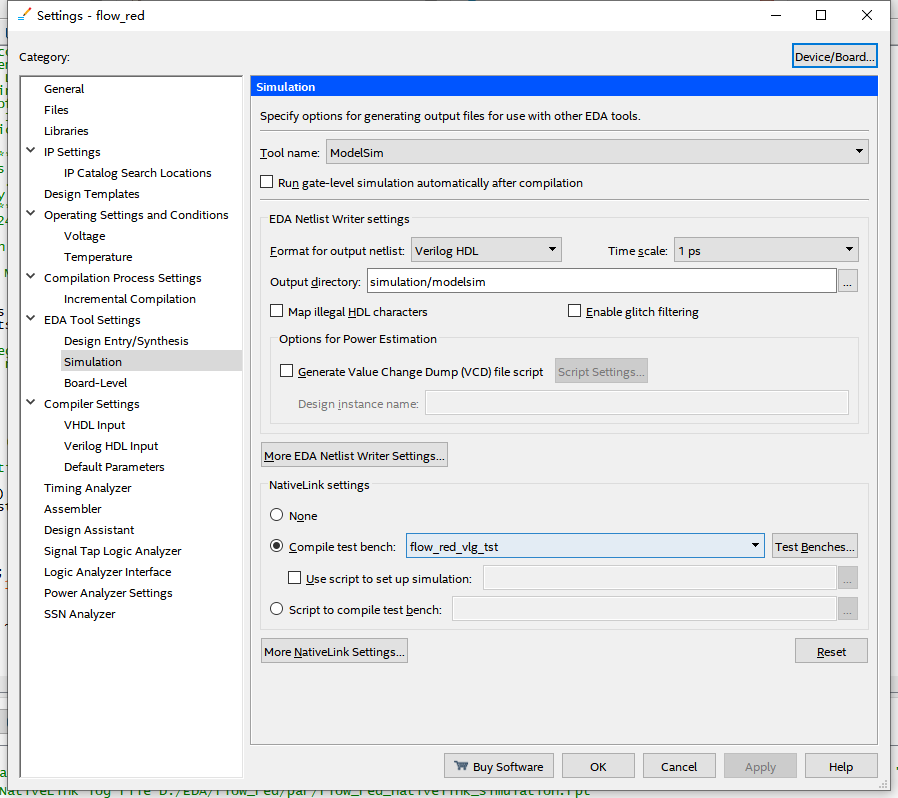

之后,在Assignments->setting里面将vt文件进行绑定。
在这里插入图片描述

最后,选择Tools->RunSimulation Tool->RTL Simulation,即可成功运行Modelsim

在这里插入图片描述

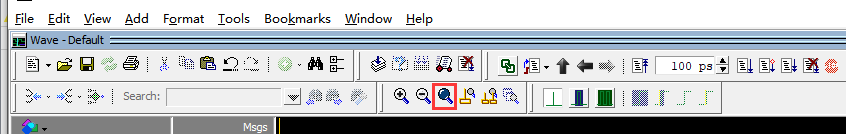

进入Modelsim界面,点击第三个放大镜可以显示全部波形。
在这里插入图片描述
点击 Foemat->Toggle Leaf Names ,可以将变量路径名隐藏。

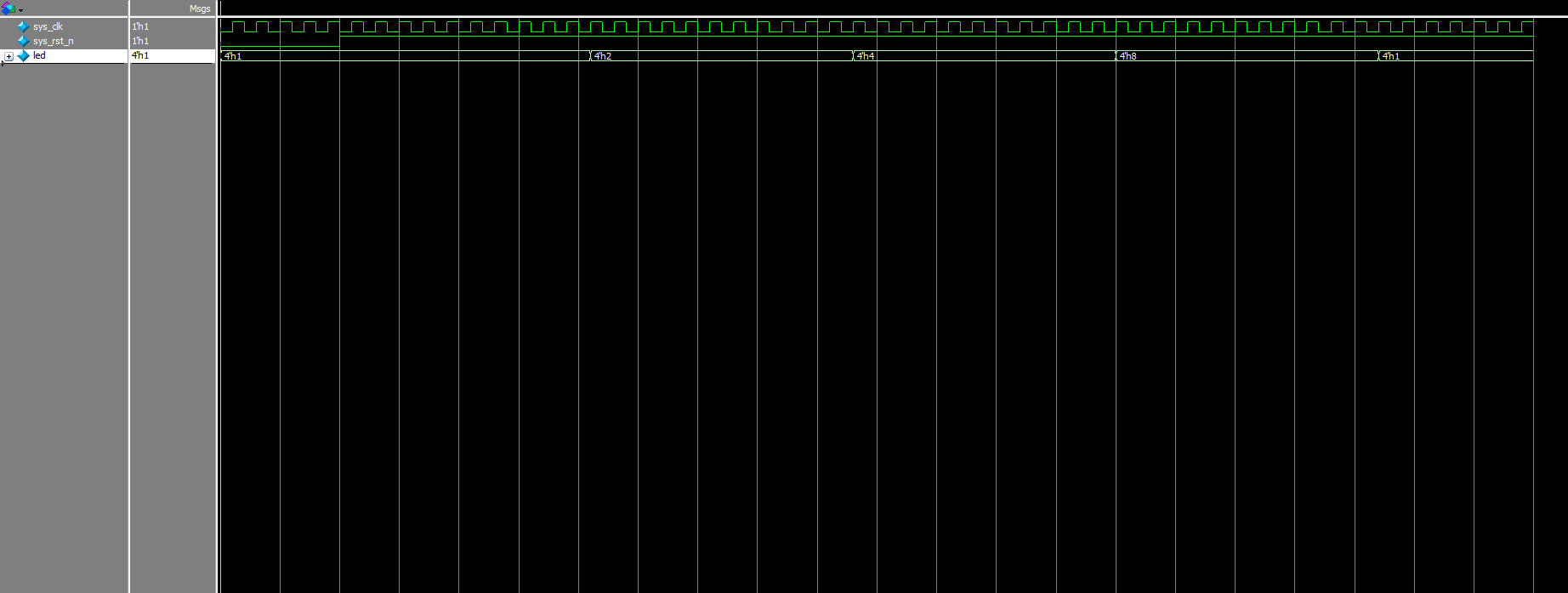

仿真效果如图所示:
的
