跨域MPLS BGP VPN跨域背景

一般的MPLS VPN体系结构都是在一个自治系统内运行，任何VPN的路由信息都是只能在一个自治系统内按需扩散，没有提供自治系统内的VPN信息向其他自治系统扩散的功能。

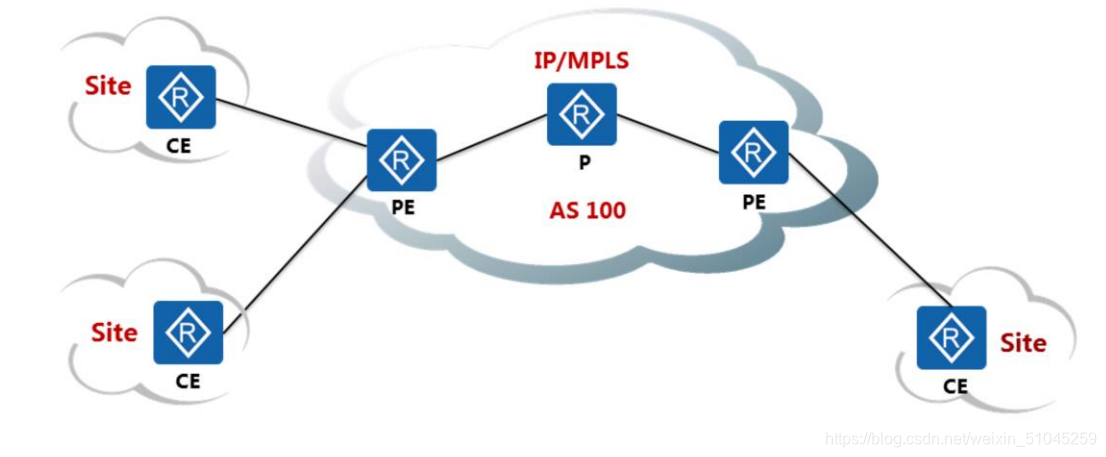

如上图，基于MPLS的VPN可以将私有网络的不同Site连接起来，形成一个统一的网络，基于 MPLS的VPN还支持对不同VPN间的互通控制。CE（Customer Edge）是用户边缘设备;PE（Provider Edge）是服务商边缘路由器，位于骨干网络;P（Provider），是服务提供商网络中的骨干路由器，不与CE直接相连。

如果同一VPN的两个站点位于不同的AS，那么普通的MPLS BGP VPN是否还合适于业务的部署?

答案是否定的。因为此时连接VPN的PE路由器已经无法简单地建立IBGP邻居关系了，或是与RR建立邻居关系。因此，需要一些手段通过建立EBGP邻居关系来传递VPNv4路由。

为了支持不同AS之间的VPN路由信息交换，就需要扩展现有的协议和修改MPLS VPN体系框架，提供一个不同于基本的MPLS VPN体系结构所提供的互连模型——跨域（Inter-AS）的MPLS VPN，以便可以穿过AS间的链路来发布路由前缀和标签信息。

三种跨域VPN解决方案：

• 跨域VPN-OptionA（Inter-Provider Backbones Option A）方式∶需要跨域的VPN在ASBR间通过专用的接口管理自己的VPN路由，也称为VRF-to-VRF ;
• 跨域VPN-OptionB（Inter-Provider Backbones Option B）方式∶ ASBR间通过MP-EBGP发布标签VPN-IPv4路由，也称为EBGP redistribution of labeled VPN-IPv4 routes;
• 跨域VPN-OptionC（Inter-Provider Backbones Option C）方式∶PE或RR间通过Multi-hop MP-EBGP发布标签VPN-IPv4路由，也称为Multihop EBGP redistribution of labeled VPN-IPv4 routes。

跨域VPN方案原理

Option-A方案原理

跨域VPN-OptionA是基本BGP/MPLS IP VPN在跨域环境下的应用，ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。这种方式下，两个AS的边界路由器ASBR直接相连，ASBR同时也是各自所在自治系统的PE。两个ASBR都把对端 ASBR看作自己的CE设备，使用EBGP方式向对端发布IPv4路由。

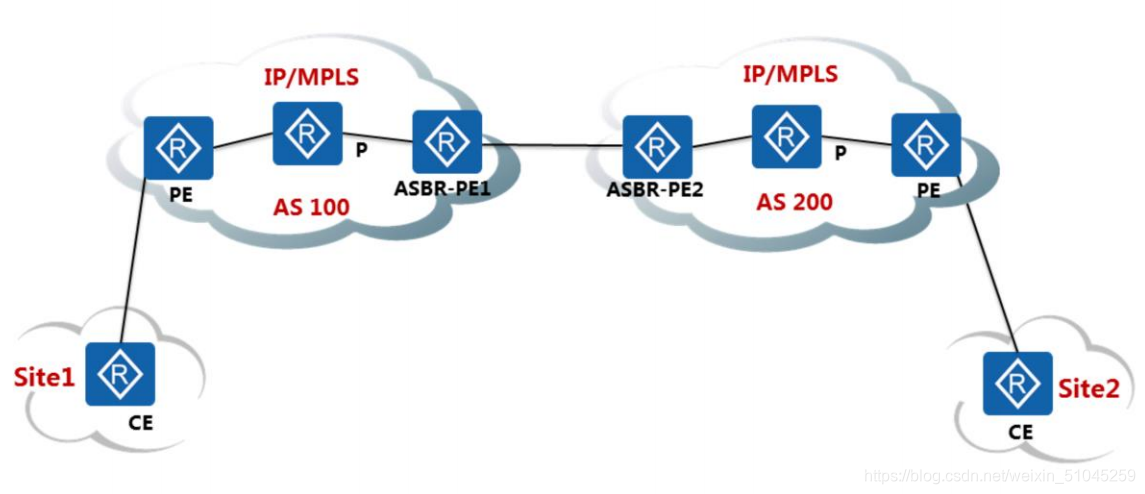

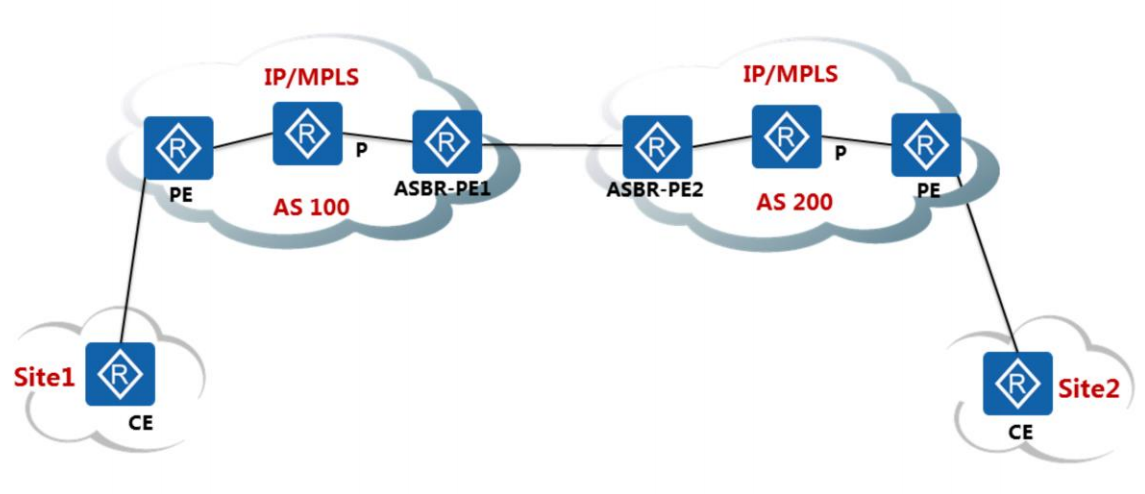

跨域VPN-OptionA方式-拓扑

在本方案中，ASBR-PE之间直接相连。两台ASBR-PE之间用多个接口（包括子接口）互连，每个接口关联一个VPN，每个ASBR-PE都把对端当成CE。因此，ASBR-PE相连的接口（包括子接口）需要绑定VRF，并通过eBGP邻居关系把VPNv4路由转变成普通IPv4路由从一个AS传递到另一个AS。因此，两个ASBR相连，但不需要启用MPLS。此方案在MPLS BGP VPN业务属性上没有做扩展。

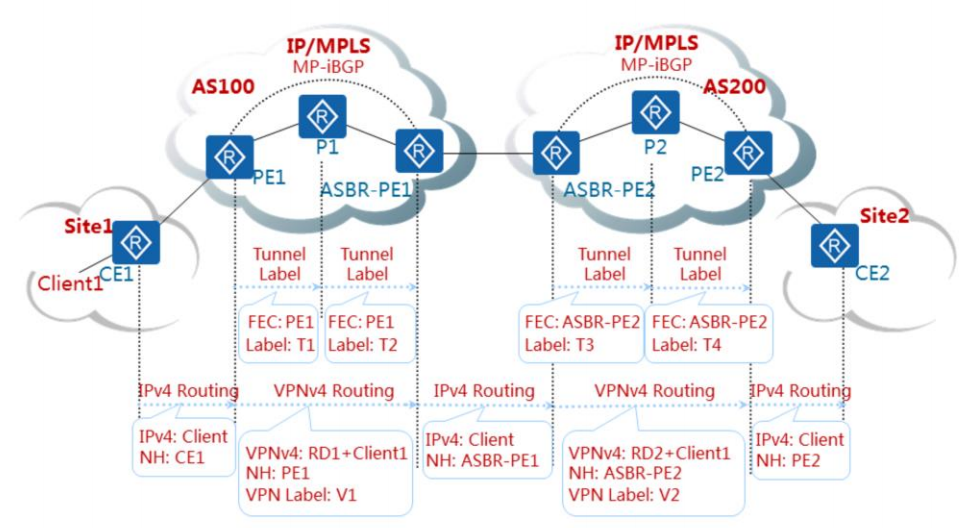

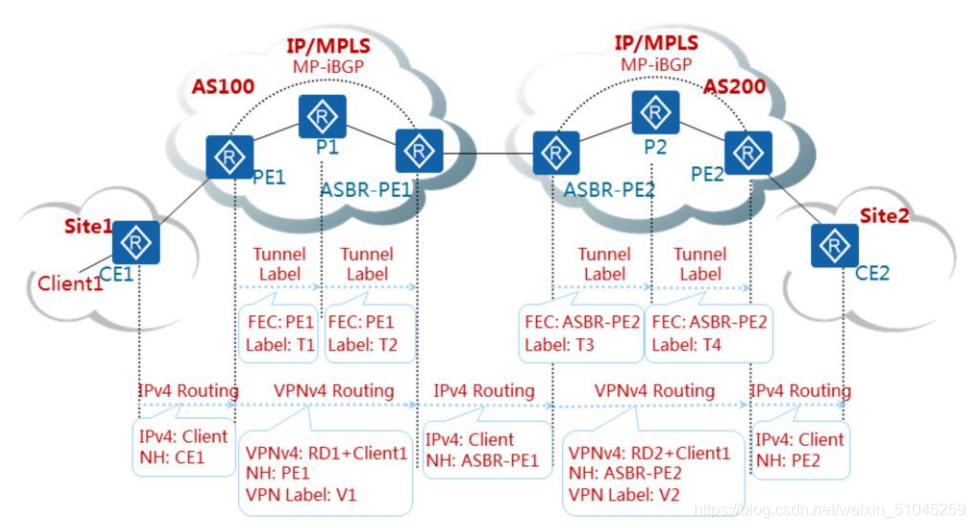

跨域VPN-OptionA方式-控制平面

我们只通过单方向来解释控制平面的工作过程，同时假设在站点Site1有一VPN路由Client1连接，如上图，现在需要把Client1这条路由从CE1穿过AS100和AS200传递到CE2∶

1. 在AS100中，通过运行LDP协议，PE1分配一个与去往PE1的路由相关联的隧道标签（外层标签）T1给P1。
2. 在AS100中，通过运行LDP协议，P1分配一个与去往PE1的路由相关联的隧道标签（外层标签）T2给ASBR-PE1。
3. 在AS200中，同样通过运行LDP协议，ASBR-PE2分配一个与去往ASBR-PE2的路由相关联的隧道标签（外层标签）T3给P2。
4. 在AS200中，通过运行LDP协议，P2分配一个与去往ASBR-PE2的路由相关联的隧道标签（外层标签）T4给PE2。
5. CE1 通告路由Client1给PE1，路由的下一跳为CE1的接口地址。
6. PE1将IPv4路由Client1通过MP-BGP重发布为VPNv4路由，并且下一跳改为PE1，分配一个VPN标签V1，然后通告给ASBR-PE1。
7. ASBR-PE1将VPNv4路由变为IPv4路由，把IPv4路由Client1通告给ASBR-PE2，并且下一跳指向ASBR-PE1。
8. ASBR-PE2将IPv4路由Client1通过MP-BGP重发布为VPNv4路由，并且下一跳为ASBR-PE2，为该路由分配一个VPN标签V2，将其通告给PE2。
9. PE2将VPNv4路由转变为IPv4路由Client1，把路由Client1通告给CE2，并且下一跳指向PE2。

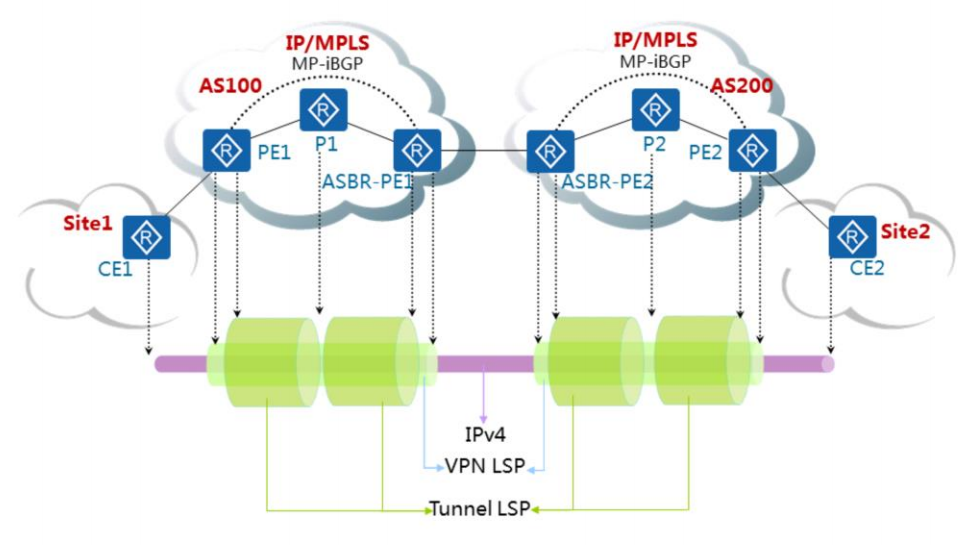

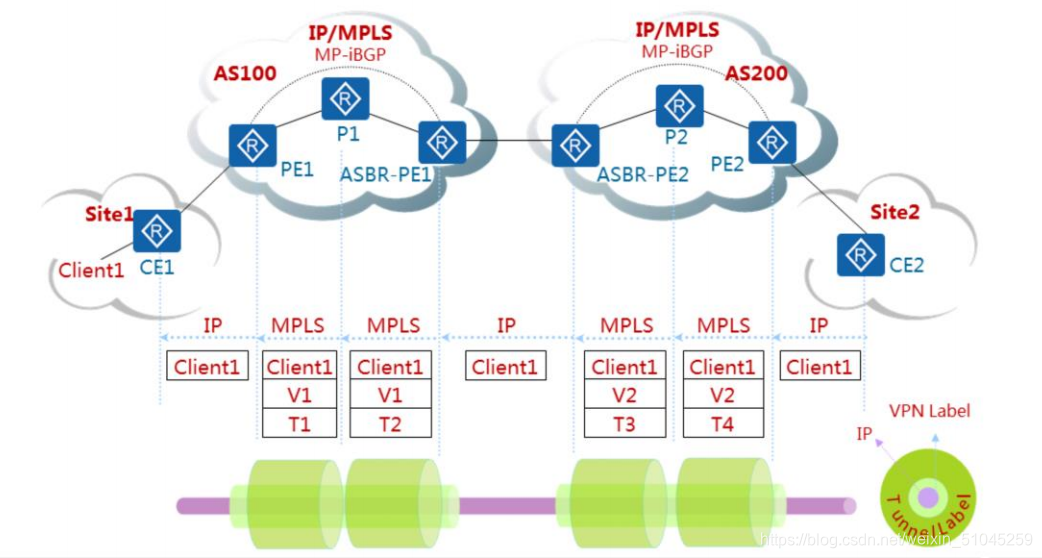

跨域VPN-OptionA方式-转发平面

通过前文的过程分析，我们从反向来分析转发平面的工作过程，即CE2要发送一个目的地为 Client1的IP报文给CE1，如上图所示∶

1. CE2发送一个目的地为Client1的IP报文给PE2。
2. PE2收到IP报文后进行MPLS标签的封装，先封装VPN标签V2，再封装外层标签T4，然后将此报文发送给P2。
3. P2进行标签交换，把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
4. ASBR-PE2去掉所有标签，将报文（普通IP报文）转发给ASBR-PE1。
5. ASBR-PE1收到IP报文后进行MPLS标签的封装，先封装VPN标签V1，再封装外层标签T2，然后将此报文发送给P1。
6. P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。 7.PE1收到后去掉所有标签，将报文普通IP报文）转发给CE1。

跨域VPN-OptionA方式的特点

• 优点是配置简单∶由于ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。
• 缺点是可扩展性差∶由于ASBR需要管理所有VPN路由，为每个VPN创建VPN实例。这将导致ASBR上的VPN-IPv4路由数量过大。并且，由于ASBR间是普通的IP转发，要求为每个跨域的VPN使用不同的接口，从而提高了对PE设备的要求。如果跨越多个自治域，中间域必须支持VPN业务，不仅配置量大，而且对中间域影响大。在需要跨域的VPN数量比较少的情况，可以优先考虑使用。

Option-B方案原理

跨域VPN-OptionB中，两个ASBR通过MP-EBGP交换它们从各自AS的PE设备接收的标签VPN-IPv4路由。

跨域VPN-OptionB方案中，ASBR接收本域内和域外传过来的所有跨域VPN-IPv4路由，再把VPN-IPv4路由发布出去。但MPLS VPN的基本实现中，PE上只保存与本地VPN实例的VPN Target相匹配的VPN路由。因此，可以在ASBR上配置不做 RT过滤来传递路由，因此无需在ASBR创建VPN实例，无需绑定任何接口。

可以在网络中叠加部署RR设备，专门负责客户侧VPN路由的传递。

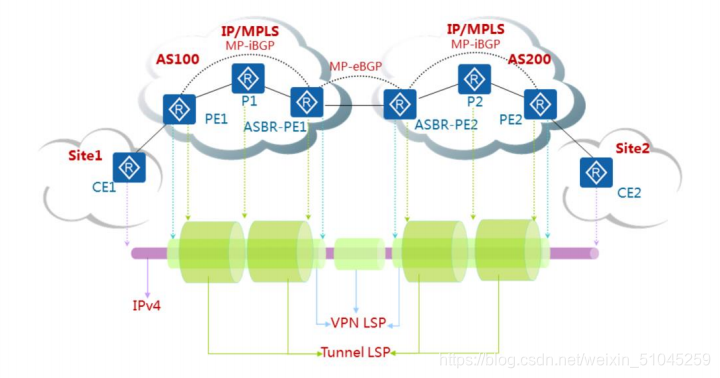

跨域VPN-OptionB方式 - 拓扑

在此方案中，PE通过MP-iBGP将VPNv4路由通告给ASBR-PE或是VPN RR（其中ASBR-PE是其客户机）。ASBR-PE再通过MP-eBGP将VPNv4通告给另一个AS的ASBR-PE，再由这个ASBR-PE将 VPNv4路由通告给该AS内的PE。

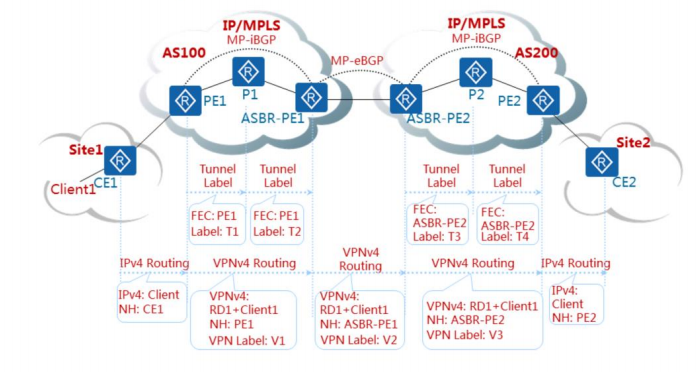

跨域VPN-OptionB方式-控制平面（无RR场景）

我们只通过单方向来解释控制平面的工作过程，同时假设在站点Site1有一VPN路由Ciet1连接∶

1. 在AS100中，通过运行LDP协议，PE1分配一个与去往PE1的路由相关联的隧道标签外层标签）T1给P1
2. 在AS100中，通过运行LDP协议，P1分配一个与去往PE1的路由相关联的隧道标签外层标 签）T2给ASBR-PE1
3. 在AS200中，同样通过运行LDP协议，ASBR-PE2分配一个与去往ASBR-PE2的路由相关联的隧道标签（外层标签）T3给P2
4. 在AS200中，通过运行LDP协议，P2分配一个与去往ASBRPE2的路由相关联的隧道标签外层标签）T4给PE2
5. CE1 通告路由Client1给PE1，路由的下一跳为CE1的接口地址
6. PE1将IPV4路由Client1通过MP-IBGP重发布为VPNv4路由，并且下一跳改为PE1，分配一个VPN标签V1，然后通告给ASBR-PE1
7. ASBR-PE1通过MP-EBGP将Cient1的VPNv4路由通告给ASBR-PE2，将下一跳改为ASRPE1，并重新分配一个VPN标签V2
8. ASBR-PE2将收到的Client1的VPN4路由通过MP-IBGP通告给PE2，将下一跳指向自己，并重新分配一个VPN标签V3
9. PE2将Client1的VPN4路由变为IPv4路由，把路由Client1通告给CE2，并且下一跳改为PE2

跨域VPN-OptionB方式-控制平面（带RR场景）

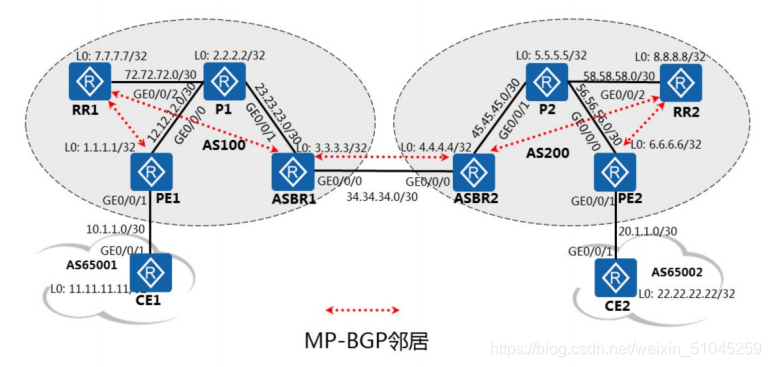

当VPN实例数量较多时，可以部署专门的RR设备。如图，AS内的PE和ASBR设备只与RR设备建立 MP-BGP邻居关系，由RR负责路由的反射传递，PE和ASBR之间无需建立BGP邻居。

RR只负责控制平面的VPNv4路由传递，数据转发时，流量不经过RR。

跨域VPN-OptionB方式-控制平面（无RR）

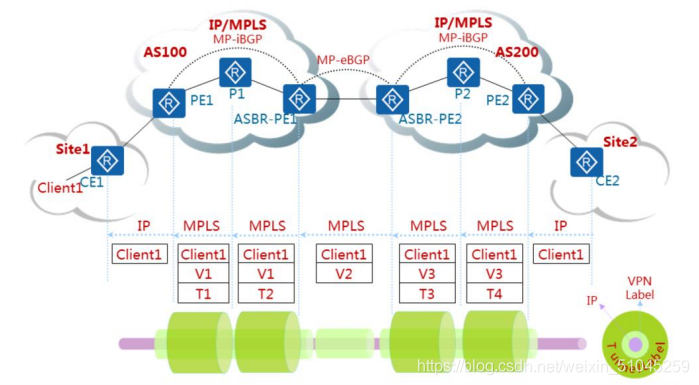

通过上文的过程分析，我们从反向来分析转发平面的工作过程 ∶

1. CE2发送一个目的地为Client1的IP报文给PE2。
2. PE2收到IP报文后进行MPLS标签的封装，先封装VPN标签V3，再封装外层标签T4，然后将此报文发送给P2。
3. P2进行标签交换，把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
   4.ASBR-PE2去掉外层标签，将VPN标签V3交换为V2，再将其转发给ASBR-PE1（此时报文仅带有一层私网标签）。
4. ASBR-PE交换VPN标签V2成V1，再加一个外层标签T2，并将报文转发给P1。 6. P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。 7. PEl收到后去掉所有标签，将报文（普通IP报文）转发给CE1。

跨域VPN-OptionB方式的特点

不同于OptionA，OptionB方案不受ASBR之间互连链路数目的限制。

局限性∶VPN的路由信息是通过AS之间的ASBR来保存和扩散的，当VPN路由较多时，ASBR负担重，容易成为故障点。因此在MP-EBGP方案中，需要维护VPN路由信息的ASBR一般不再负责公网IP转发。

Option-C方案原理

跨域VPN-OptionC方式-方案一

跨域VPN-OptionC中，ASBR通过MP-IBGP向各自AS内的PE设备发布标签IPv4路由，并将到达本AS内PE的标签IPv4路由通告给它在对端AS的ASBR对等体，过渡自治系统中的ASBR也通告带标签的IPv4路由。这样，在入口PE和出口ASBR之间建立一条BGP LSP。

不同AS的PE之间建立Multihop方式的EBGP连接，交换VPNv4路由。

ASBR上不保存VPN-IPv4路由，相互之间也不通告VPNv4路由。

当网络规模较大时，可以在方案中部署RR设备，专门负责用户侧路由的传递。即， PE与RR建立MP-IBGP邻居，RR1与RR2建立MP-EBGP邻居，路由传递为PE1- RR1-RR2-PE2，PE之间无需直接建立BGP邻居关系，当VPN数量较多时，引入RR的方式可以减轻PE的工作负担。

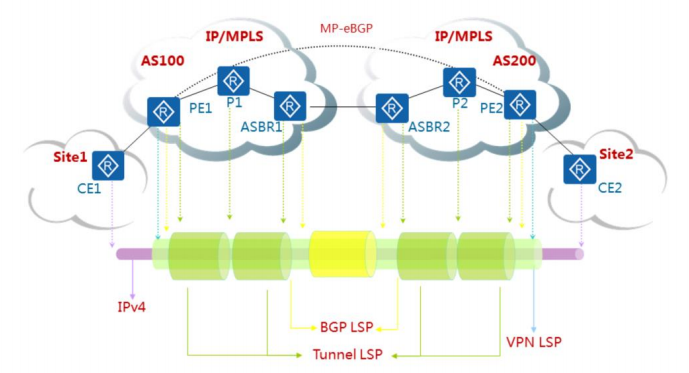

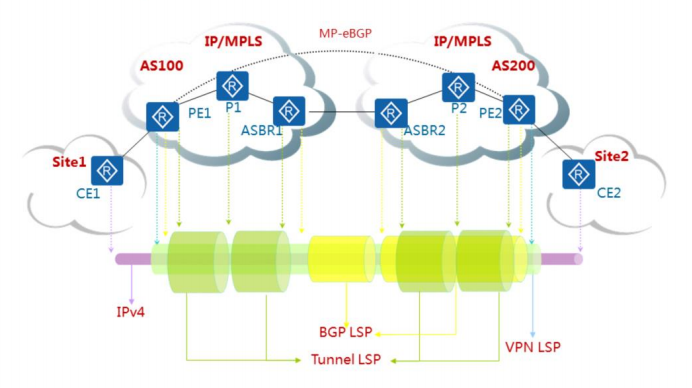

跨域VPN-OptionC方式-拓扑

在此方案中，ASBR不再维护或是通告VPN4路由（所以如上图，此处将ASBR-PE路由器改名为 ASBR）。ASBR只需要维护所有去往PE的带标签路由，并通过EBGP通告给对端AS。在transitAS内的ASBR也同样需要使用EBGP通告这些带标签的IPV4路由。这样在不同AS的PE之间给会建立-条LSP，从而可以建立起PE之间的多跳MP-EBGP连接并进行VPNv4路由的通告。

如果每个AS的P路由器都能够知道去往其他AS的PE路由器的路由，那情况会比较简单。但是如果 P不知道，那么当PE收到从CE收到VPN数据时，就要加上三层标签，底层标签是由对端PE分配的与VPN路由相关联的VPN标签，中间的标签是ASBR分配的与去往对端PE的路由相关联的标签，外层标签则是与去往下一跳ASBR的路由相关联的标签。

为了进一步扩展性能，多跳MP-EBGP会话可以建立在不同的AS的VPNRR之间。并且当这些VPN RR通告VPNv4路由时不改变下一跳信息。PE只与VPN RR建立MP-iBGP会话。

注意∶为了方便，如上图，使用的是对称的LSP进行示意，但是实际上在控制平面和数据平面的工作过程上，两端AS的LSP结构是不对称的。下文将会详细讲解。

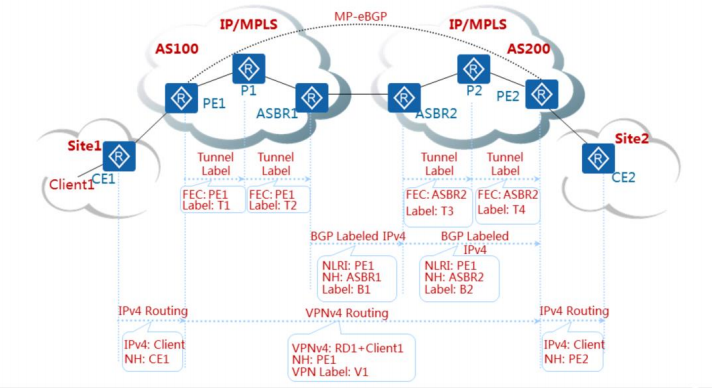

跨域VPN-OptionC方式-控制平面（无RR场景）

我们只通过单方向来解释控制平面的工作过程，同时假设在站点Sitel有一VPN路由Client1连接，并且P1与P2路由器都没有去往另一个AS的PE的路由，以上图为例∶

• 在AS100中，通过运行LDP协议，PE1分配一个与去往PE1的路由相关联的隧道标签（外层标签）T1给P1
• 在AS100中，通过运行LDP协议，P1分配一个与去往PE1的路由相关联的隧道标签（外层标 签）T2给ASBR-PE1
• 在AS200中，同样通过运行LDP协议，ASBR-PE2分配一个与去往ASBR-PE2的路由相关联的隧道标签（外层标签）T3给P2
• 在AS200中，通过运行LDP协议，P2分配一个与去往ASBR-PE2的路由相关联的隧道标签（外层标签）T4给PE2
• ASBR1通过EBGP会话通告一条去往PE1的带标签的IPv4路由给ASBR2，其中下一跳为ASBR1，标签为BGP标签，值为B1
• ASBR2通过BGP会话通告一条去往PE1的带标签的IPv4路由给PE2，其中下一跳为ASBR2，标签为BGP标签，值为B2。
• 注意∶这里假设PE2与ASBR1所在的AS已经为去往它们的路由分配了隧道标签（公网标
  签），并且去往PE2的带标签路由也已经被通告。PE1与PE2建立起MP-EBGP会话
• CE1 通告路由Client1给PE1，路由的下一跳为CE1的接口地址
• PE1将IPv4路由Client1通过MP-EBGP重发布为VPNv4路由，并且下一跳改为PE1，分配一个VPN标签V1，将其通告给PE2
• PE2将VPNv4路由变为IPV4路由，把IPv4路由Client通告给CE2，并且下一跳改为PE2

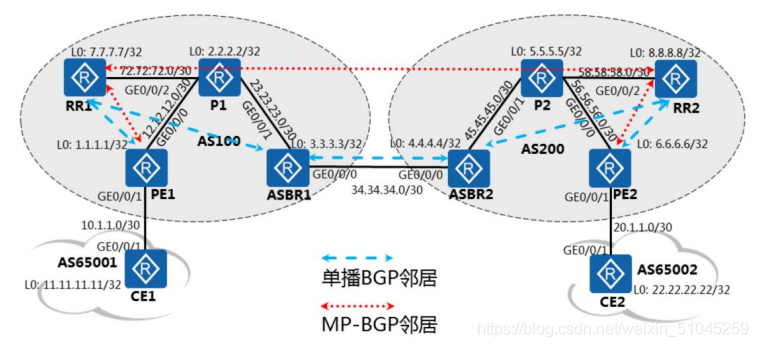

跨域VPN-OptionC方式-控制平面（带RR场景）

• VPNv4邻居 ∶ 本端PE只与本端R建立VPNv4邻居，本端RR与对端RR建立VPNv4邻居，实现了跨域VPN路由的传递。

• ASBR，PE同RR建立BGP单播IPv4邻居∶
  ASBR通过ipv4邻居学习将从对端ASBR学到的RR的loopback，传递给本端RR，用于本端RR与对端RR建立vpnv4邻居。

  ASBR通过ipv4邻居学习将从对端ASBR学到的R和PE的loopback，传递给本端R，本端RR再将其反射给PE，用于跨域之间的PE建立BGP LSP。

• 带RR场景中，RR负责控制平面IPv4的路由反射、VPNv4路由的传递，转发平面的流量不经过RR。

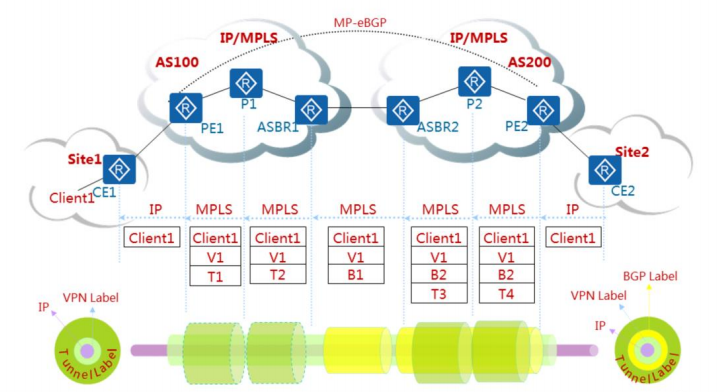

跨域VPN-OptionC方式-转发平面

通过上文的过程分析，我们从反向来分析转发平面的工作过程∶

1. CE2发送一个目的地为Client1的IP报文给PE2。
2. PE2收到IP报文后进行MPLS标签的封装，先封装VPN标签V1，由于去往Client1的下一跳
   PE1不是直连邻居，通过查表发现去往PE1的BGP路由是带标签的路由，因此加上分配的 BGP标签B2做为中间标签，最后，由于去往PE1的路由的下一跳ASBR2也不是直连邻居，通过查表发现去往ASBR2也有关联的标签T4，因此，封装上外层标签T4。
3. P2进行标签交换，把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
4. ASBR2去掉外层标签，将BGP标签B2交换为B1，再将其转发给ASBR1。
5. 当ASBR1收到报文后，发现B1是它分配的，所以去掉B1进一步查表转发，发现此时去往PE1的路由有一个关联的标签T2，因此，ASBR1将其加在栈顶，并转发给P1。
6. P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
7. PE1收到后去掉所有标签，将报文（普通IP报文）转发给CE1。

跨域VPN-OptionC方式-方案二

跨域VPN-OptionC方案二与方案一大体相似。

不同之处在于，方案一中，需要使用三层标签，即VPN label，BGP LSP， Tunnel LSP来承载流量，而方案二只需要两层。

方案一，ASBR在收到对端ASBR发来的BGP标签路由后，需要配置策略产生一个新的标签并发布给AS内的PE或者RR设备，以建立一条完整的BGP LSP。方案二中， ASBR需要配置MPLS触发为BGP标签路由分发标签，因此在AS内的PE上可以看到去往对端PE的LDP LSP，而非BGP LSP。

同理，方案二支持RR设备的部署。

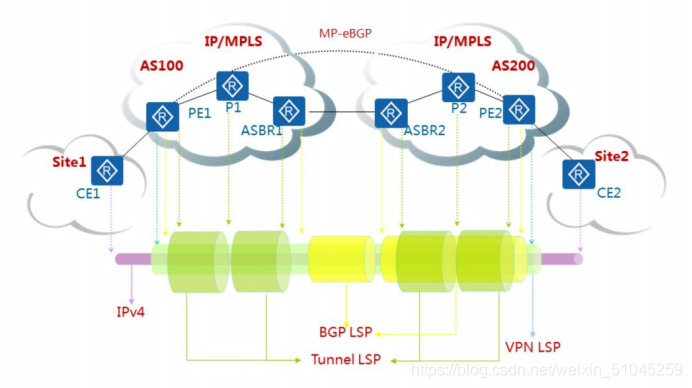

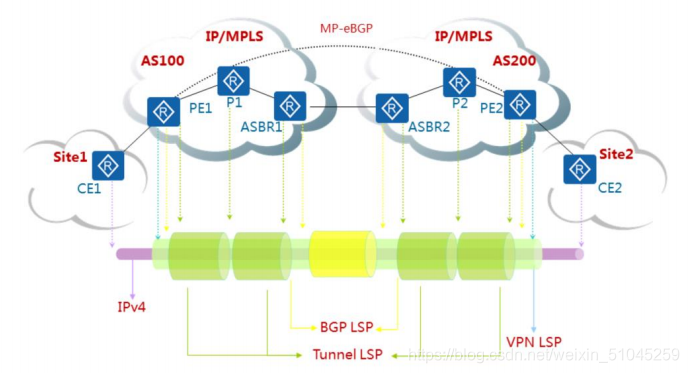

跨域VPN-OptionC方式-拓扑

在此方案中，ASBR不再维护或是通告VPNv4路由。ASBR只需要维护所有去往PE的带标签路由，并通过EBGP通告给对端ASBR。

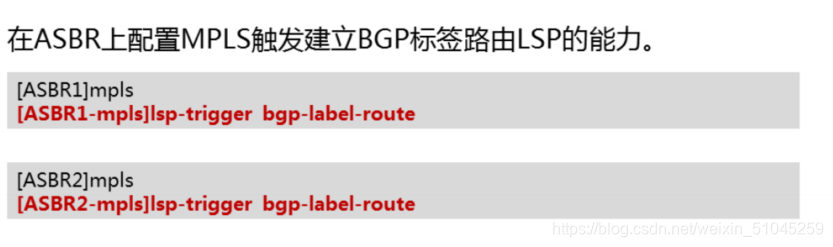

对端ASBR收到带BGP标签路由后，MPLS LDP会触发为该BGP标签路由产生标签，并在AS内的 LDP邻居间传递。因此，在PE上可以看到去往对端PE的LDP LSP。

为了进一步扩展性能，多跳MP-EBGP会话可以建立在不同的AS的VPN RR之间，本AS内的PE只需要与RR建立MP-IBGP即可。这些VPN RR通告VPNv4路由时不改变下一跳信息，进而当对端PE转发流量时，可以迭代至正确的隧道。

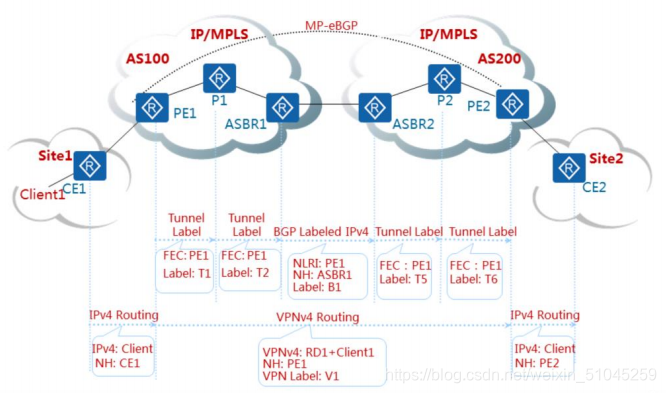

跨域VPN-OptionC方式-控制平面（无RR场景）

我们只通过单方向来解释控制平面的工作过程，同时假设在站点Site1有一VPN路由Client1连接，并且P1与P2路由器都没有去往另一个AS的PE的路由，以上图为例∶

1. 在AS100中，通过运行LDP协议，PE1分配一个与去往PE1的路由相关联的隧道标签（外层标签）T1给P1。
2. 在AS100中，通过运行LDP协议，P1分配一个与去往PE1的路由相关联的隧道标签（外层标 签）T2给ASBR1。
3. 在AS200中，同样通过运行LDP协议，ASBR2分配一个与去往ASBR2的路由相关联的隧道标签（外层标签）T3给P2。
4. 在AS200中，通过运行LDP协议，P2分配一个与去往ASBR2的路由相关联的隧道标签（外层 标签）T4给PE2。
5. ASBR1通过EBGP会话通告一条去往PE1的带标签的IPV4路由给ASBR2，其中下一跳为 ASBR1，标签为BGP标签，值为B1。
6. ASBR2为这条BGP标签路由触发建立LSP，分发LDP标签T5至P2，P2进而分发T6至PE2。
7. PE1与PE2建立起MP-EBGP会话。
8. CE1通告路由Clientl给PE1，路由的下一跳为CE1的接口地址。
9. PE1将IPv4路由Client1通过MP-EBGP重发布为VPNv4路由，并且下一跳改为PE1，分配一 个VPN标签V1，将其通告给PE2。
10. PE2将VPNv4路由变为IPV4路由，把IPv4路由Client通告给CE2，并且下一跳改为PE2。

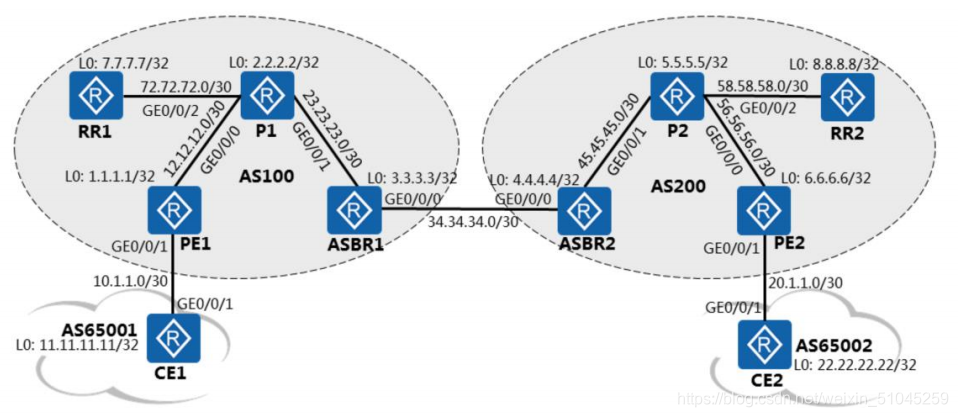

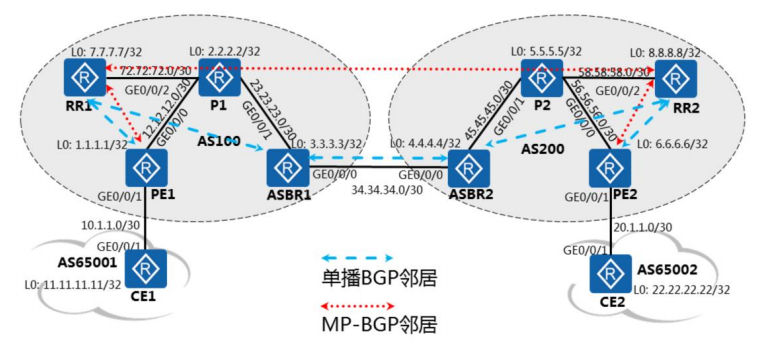

跨域VPN-OptionC方式-控制平面（带RR场景）

• VPNv4邻居∶ 本端PE只与本端RR建立VPNv4邻居，本端RR与对端RR建立VPNV4邻居，实现了跨域VPN路由的传递。
• 带RR场景中，RR只负责控制平面VPNv4路由的传递，转发平面的流量不经过RR。

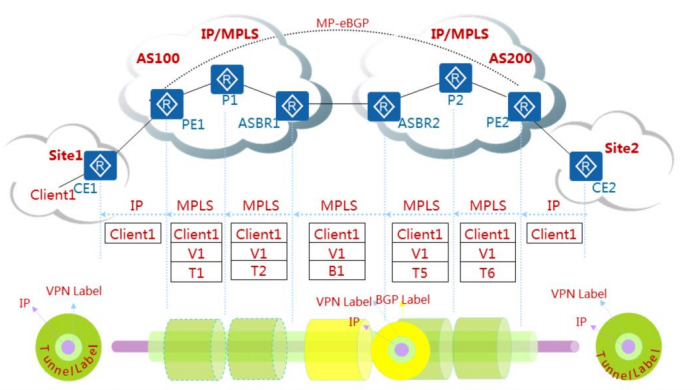

跨域VPN-OptionC方式-转发平面

通过上文的过程分析，我们从反向来分析转发平面的工作过程∶

1. CE2发送一个目的地为Client1的IP报文给PE2。
2. PE2收到IP报文后进行MPLS标签的封装，先封装VPN标签V1，由于去往Client1的下一跳PE1不是直连邻居，通过查表发现去往PE1的标签为T6，打上T6。
3. P2进行标签交换，把外层标签T6换成T5，然后将此报文发送给ASBR2。
4. ASBR2去掉外层标签，将T5交换为B1，再将其转发给ASBR1。
5. 当ASBR1收到报文后，发现B1是它分配的，所以去掉B1进一步查转发表，发现此时去往
   PE1的路由有一个关联的标签T2，因此，ASBR1将其加在栈顶，并转发给P1。
6. P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
7. PE1收到后去掉所有标签，将报文（普通IP报文）转发给CE1。

跨域VPN-OptionC方式的特点

VPN路由在入口PE和出口PE之间直接交换，不需要中间设备的保存和转发。

VPN的路由信息只出现在PE设备上，而P和ASBR只负责报文的转发，使得中间域的设备可以不支持MPLS VPN业务，只需支持MPLS转发，ASBR设备不再成为性能瓶颈。因此跨域VPN-OptionC更适合在跨越多个AS时使用。

更适合支持MPLS VPN的负载分担。

缺点是维护一条端到端的PE连接管理代价较大。

跨域VPN方案的配置

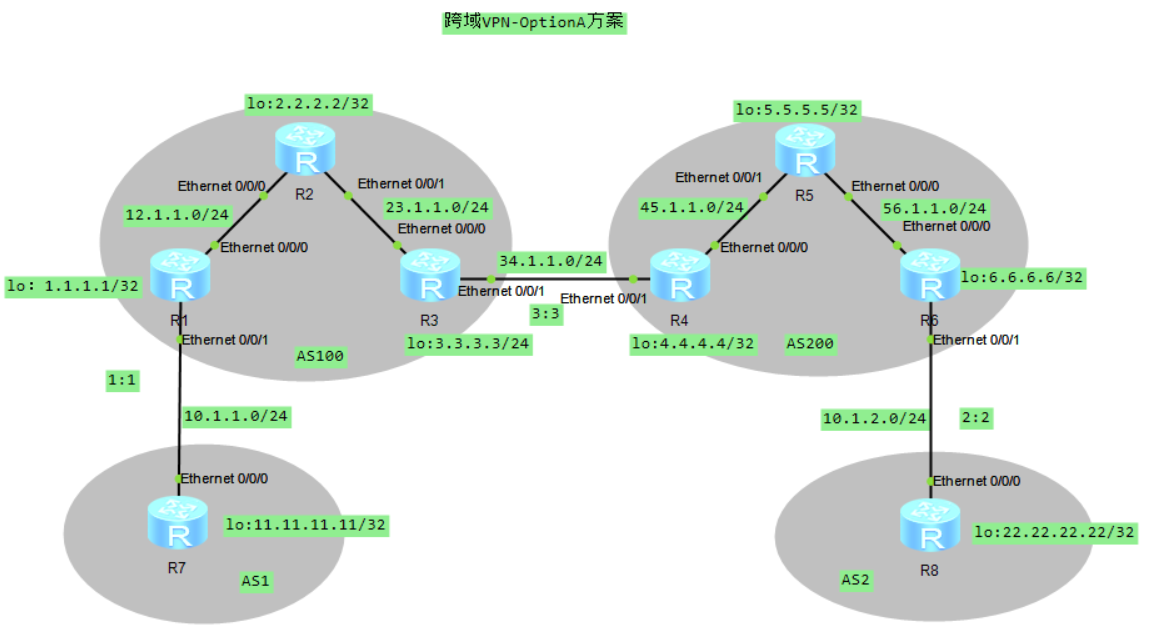

Option-A方案配置

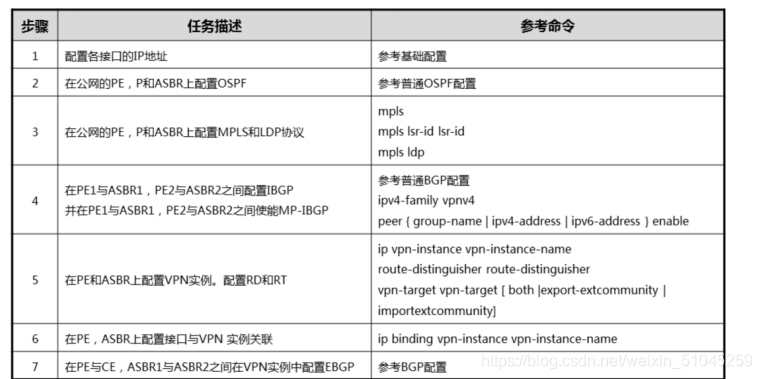

配置步骤

配置较为简单，不做赘述，只做以下测试：

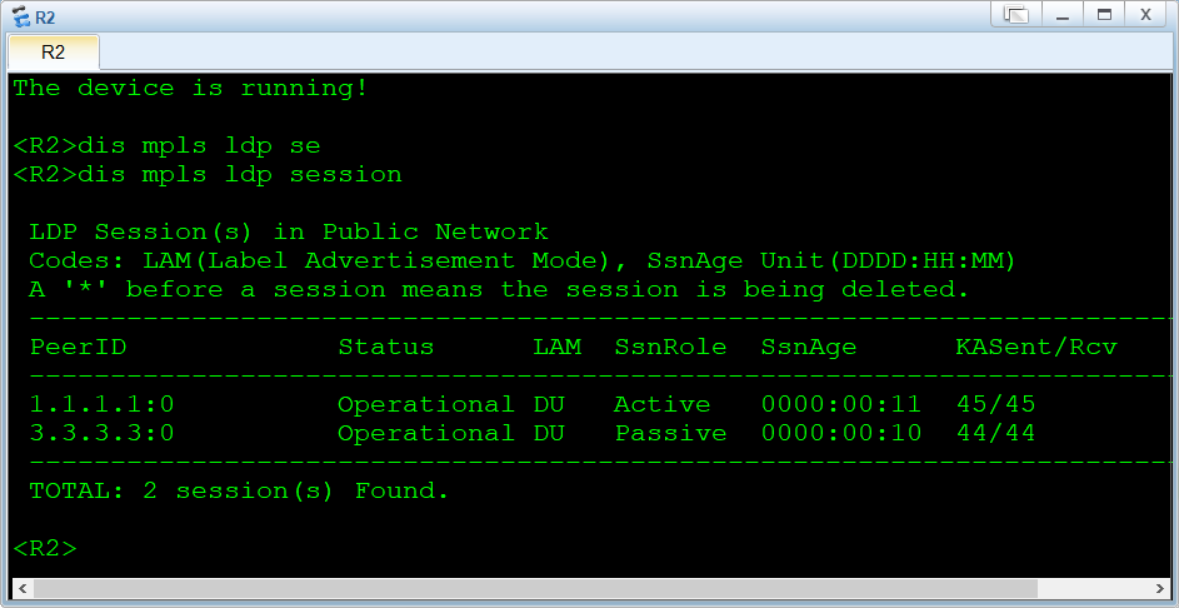

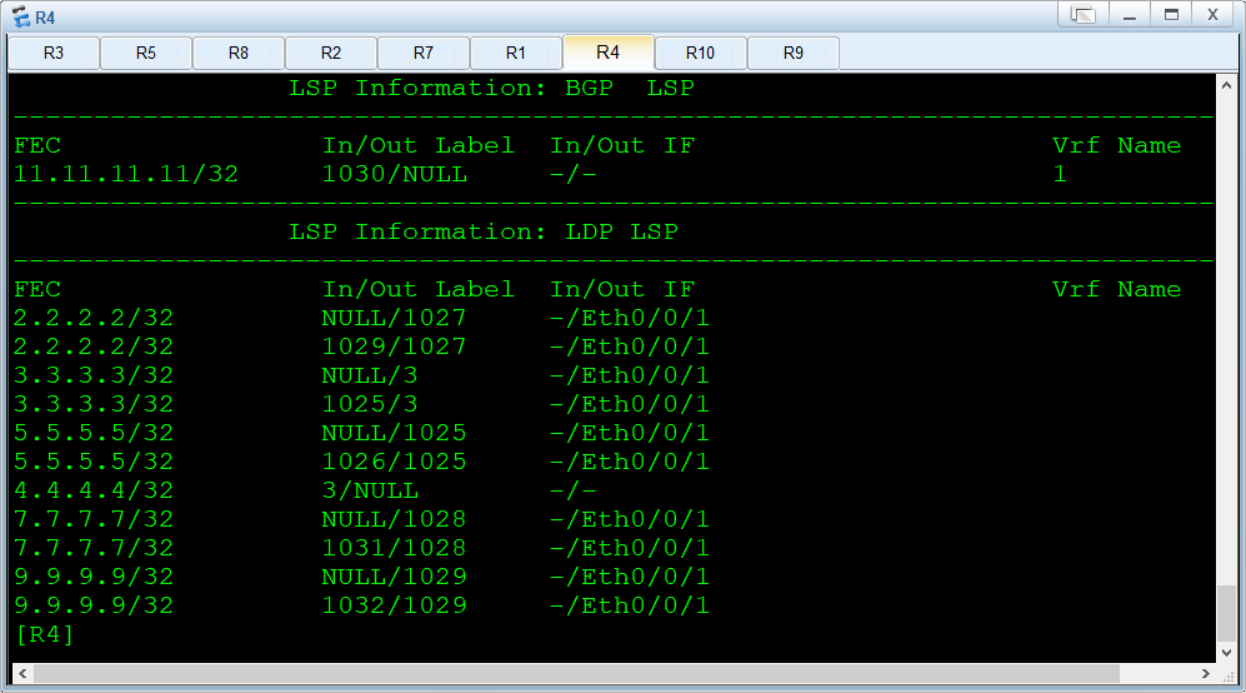

R2（P1）为例，查看mpls ldp：

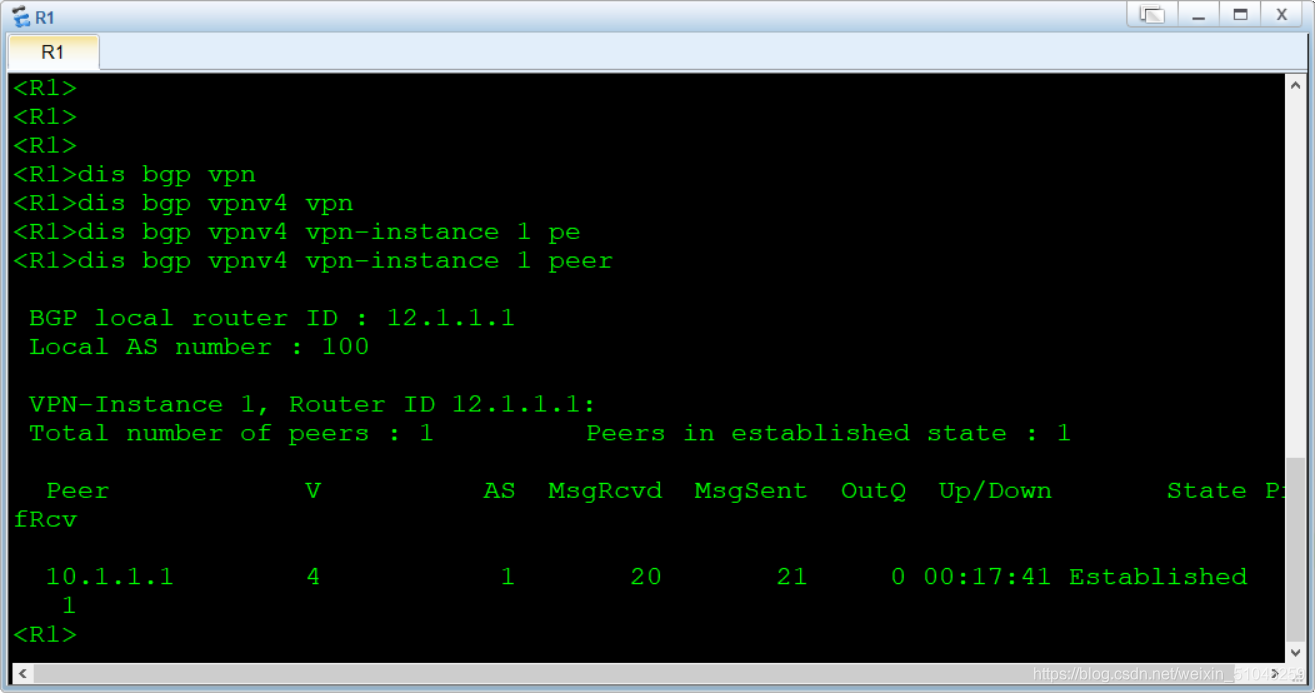

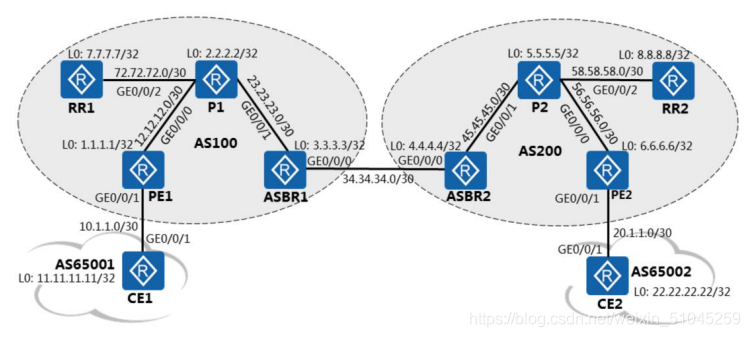

R1与R3，R6与R4之间配置IBGP和MP-IBGP，结果验证：

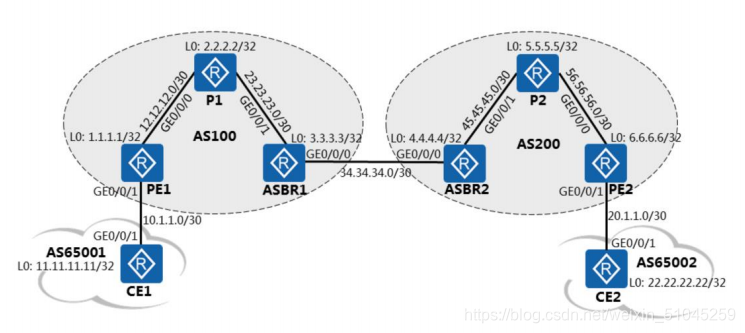

在PE（R1，R6）和ASBR（R3，R4）上配置VPN实例并关联到相应接口，在PE与CE，ASBR1与ASBR2之间在VPN实例中配置EBGP，测试：

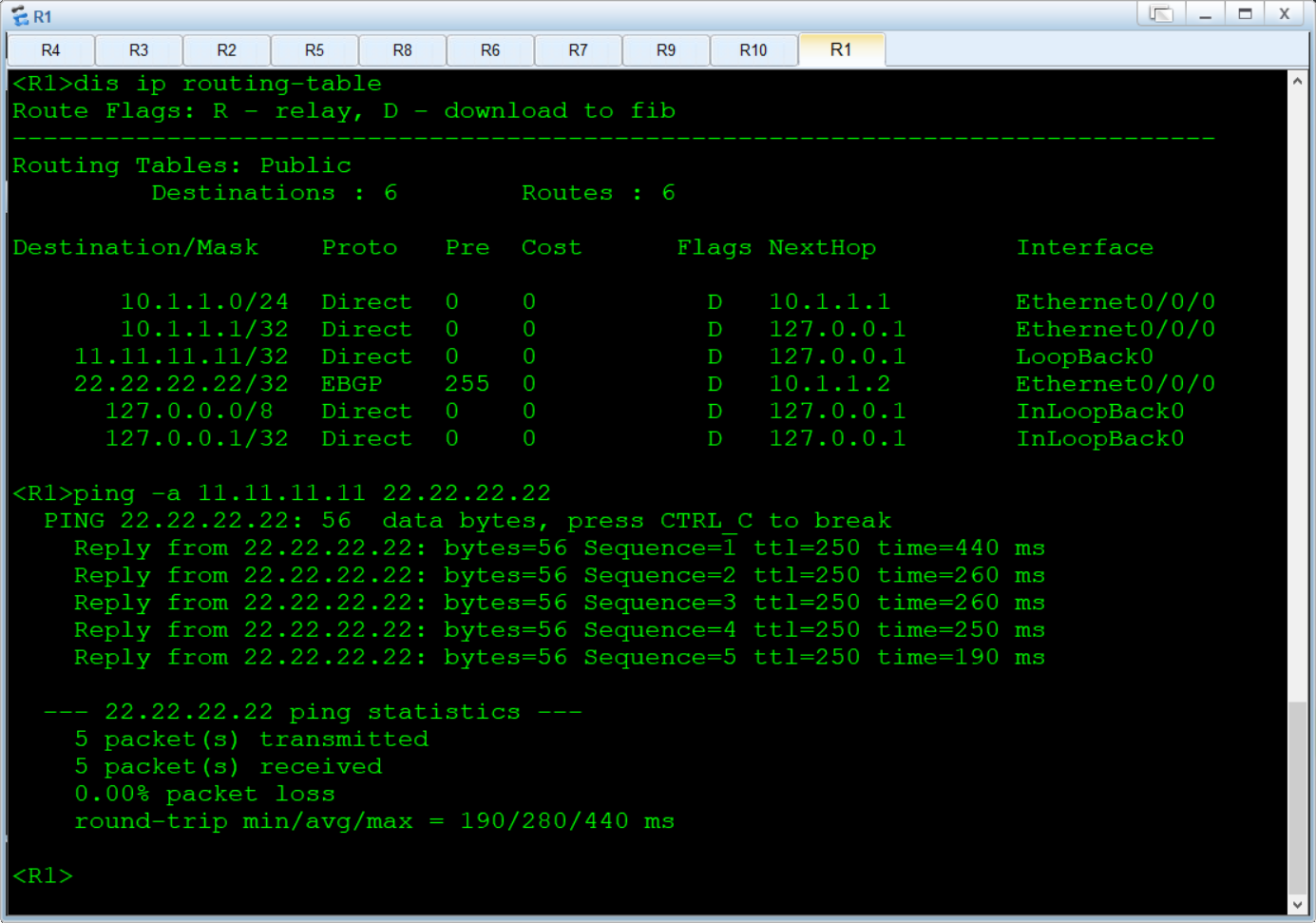

CE之间能学习到对方接口路由，CE1和CE2能够相互ping通。

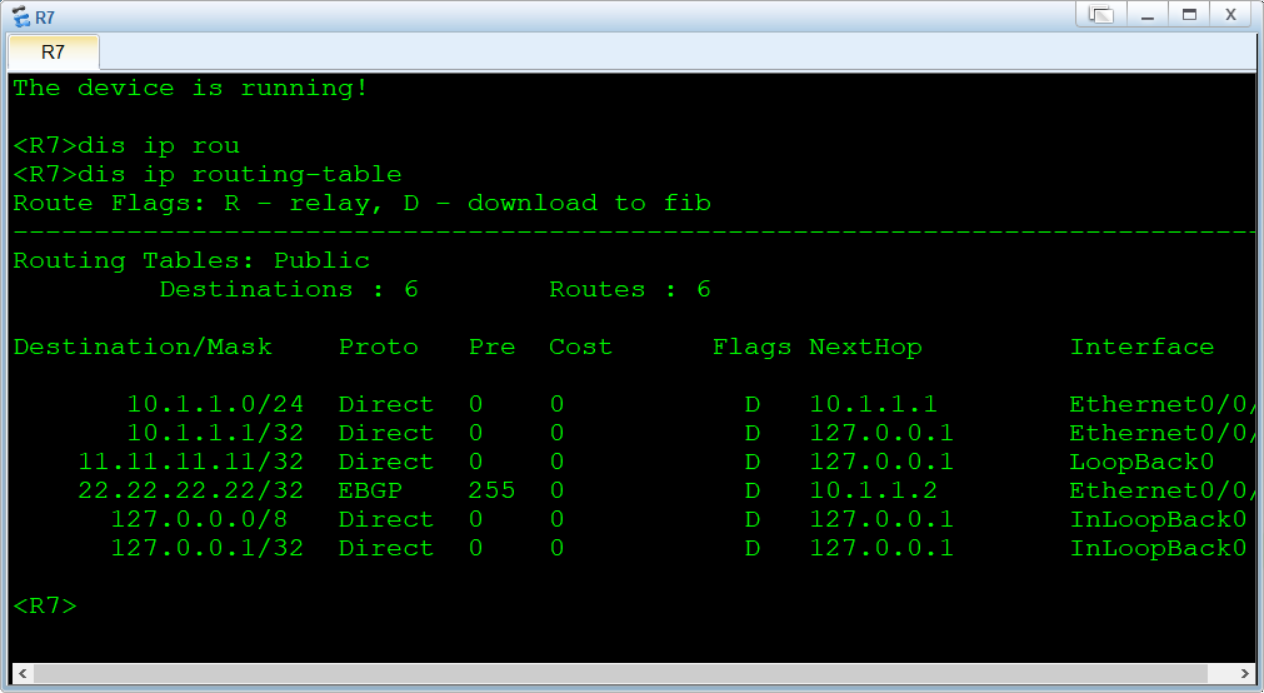

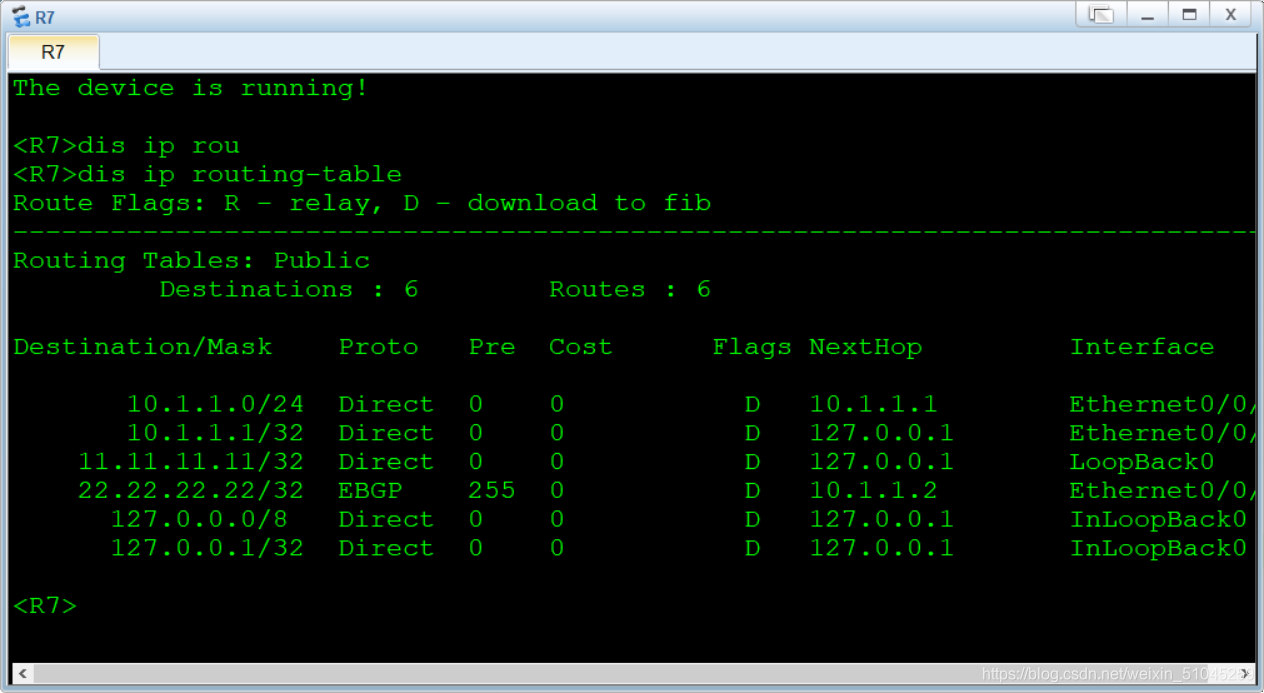

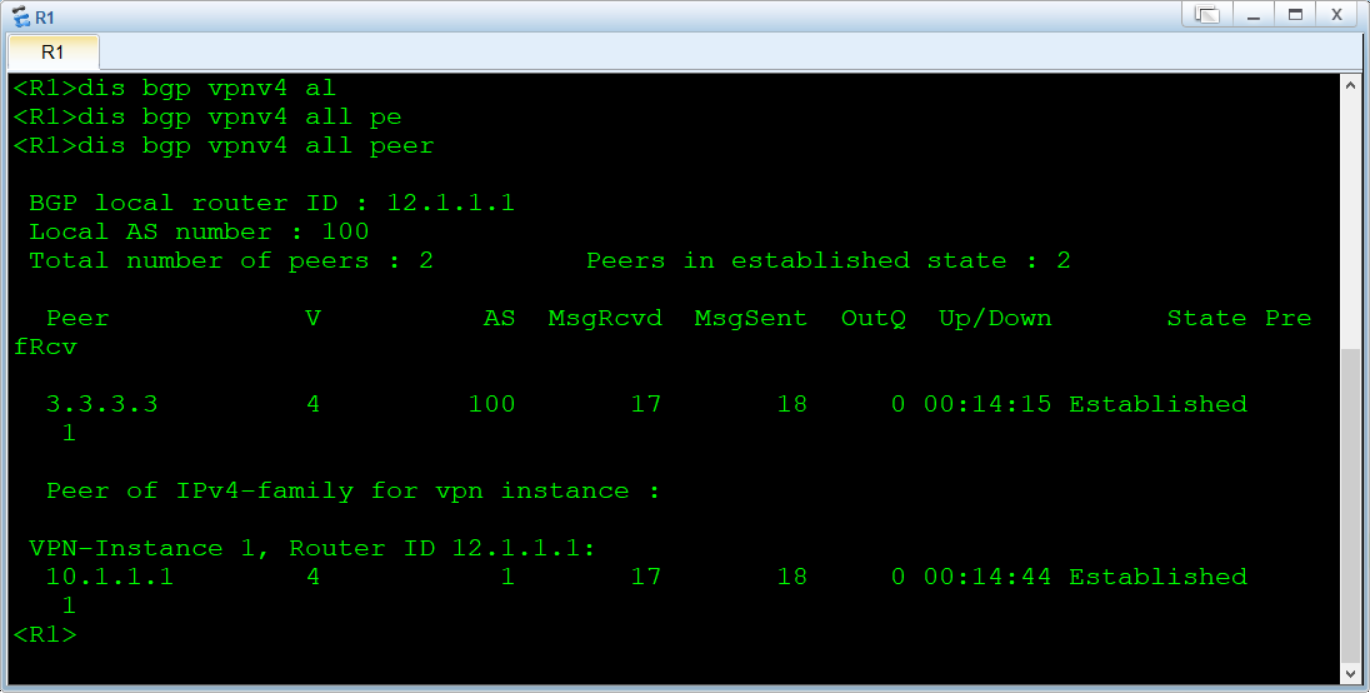

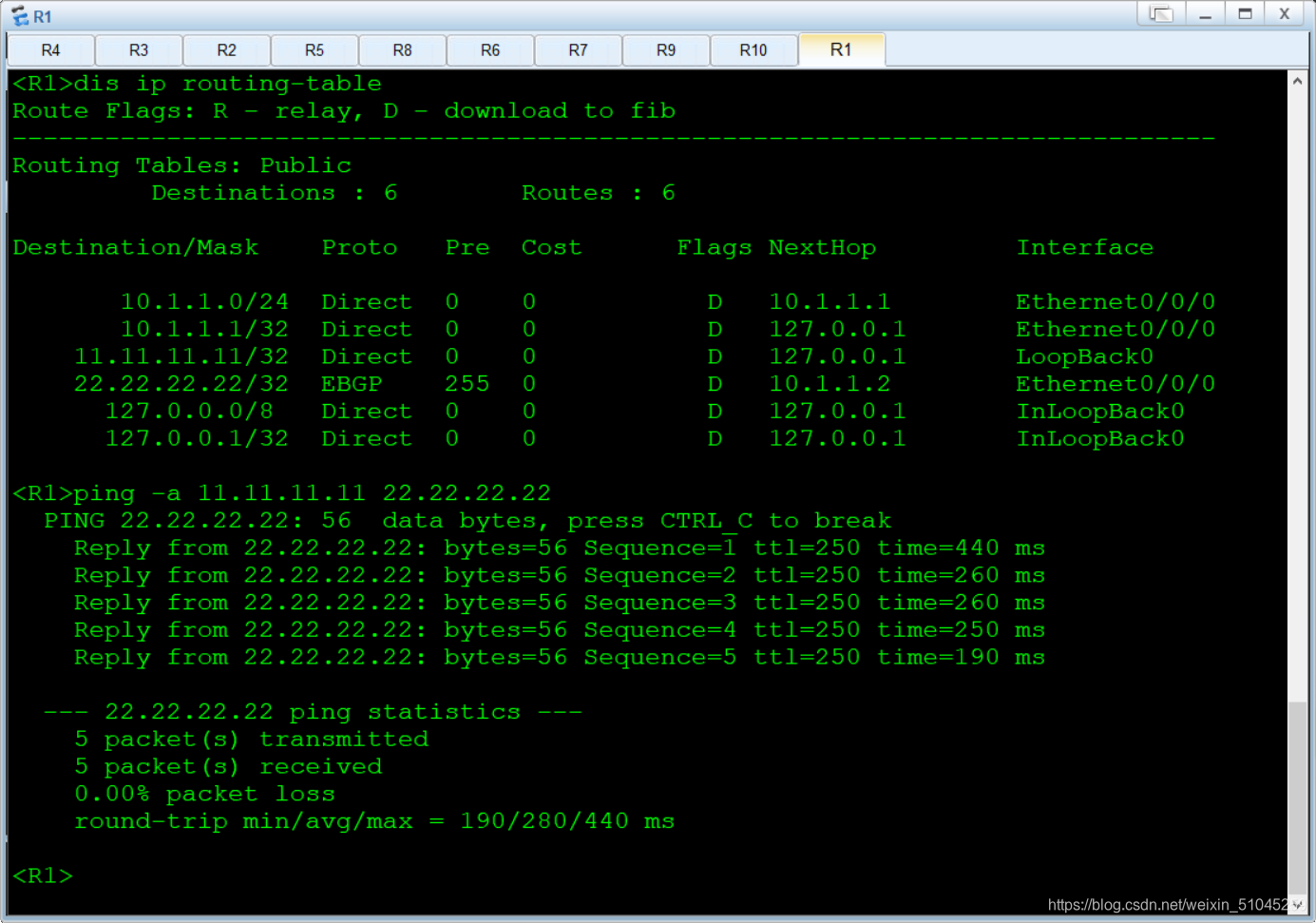

以CE1的显示为例：

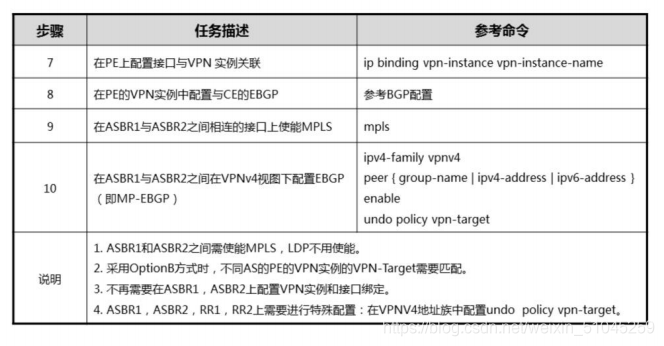

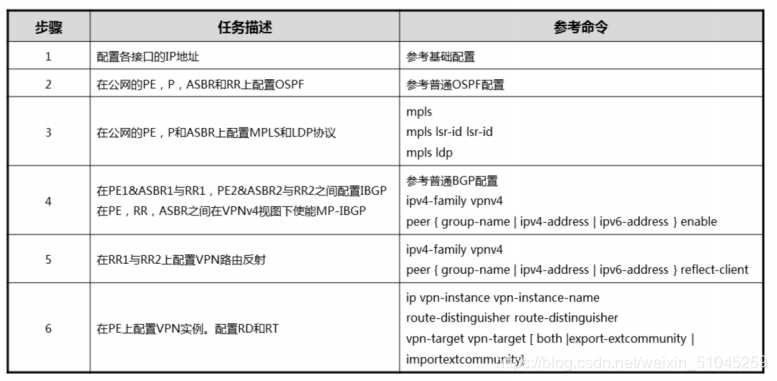

Option-B方案配置

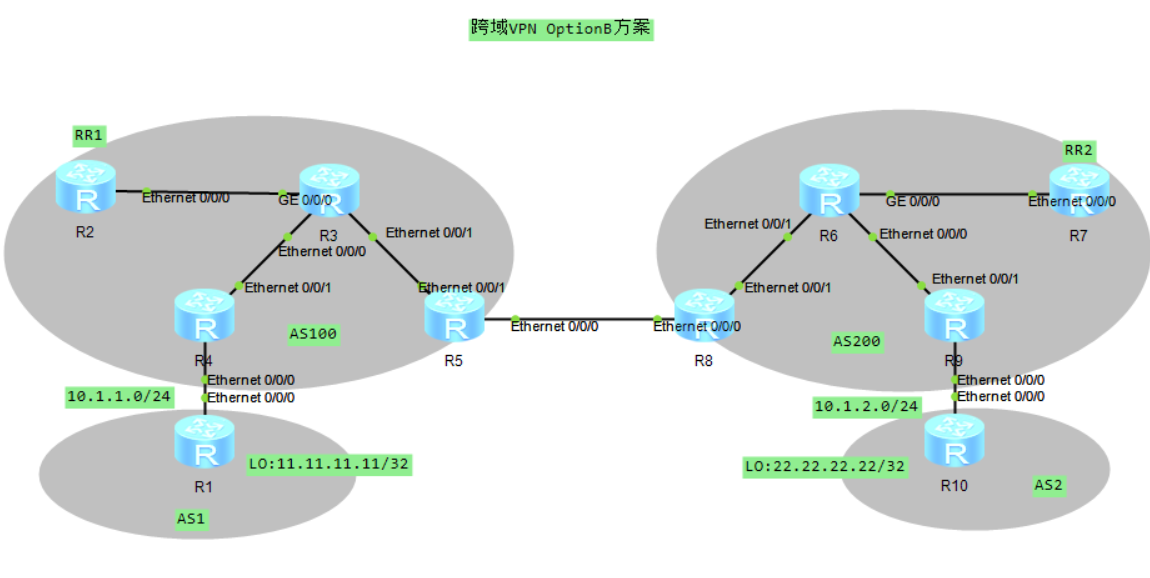

配置验证

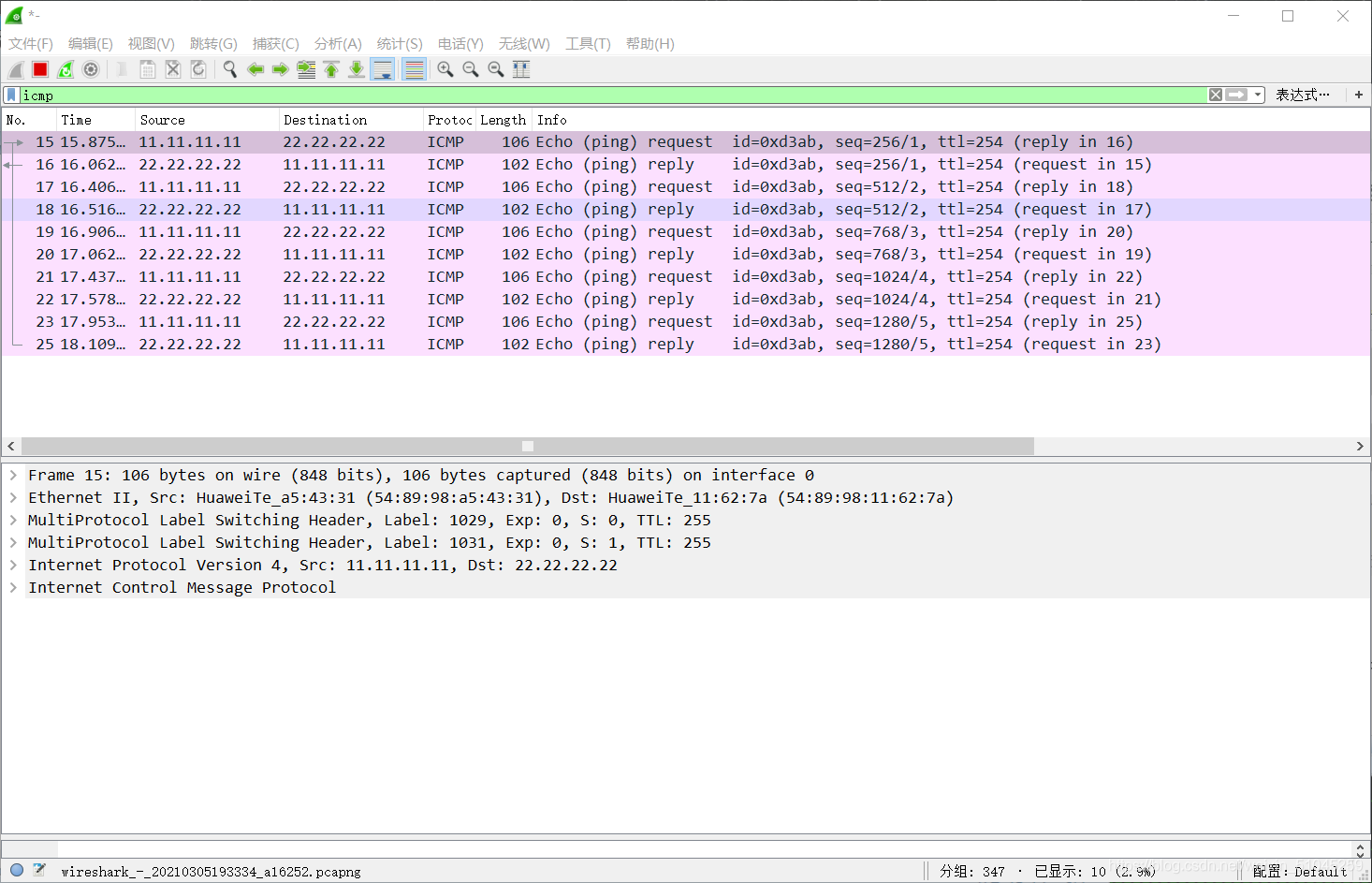

上述配置完成后，CE之间能学习到对方的接口路由，CE1与CE2可以相互ping通

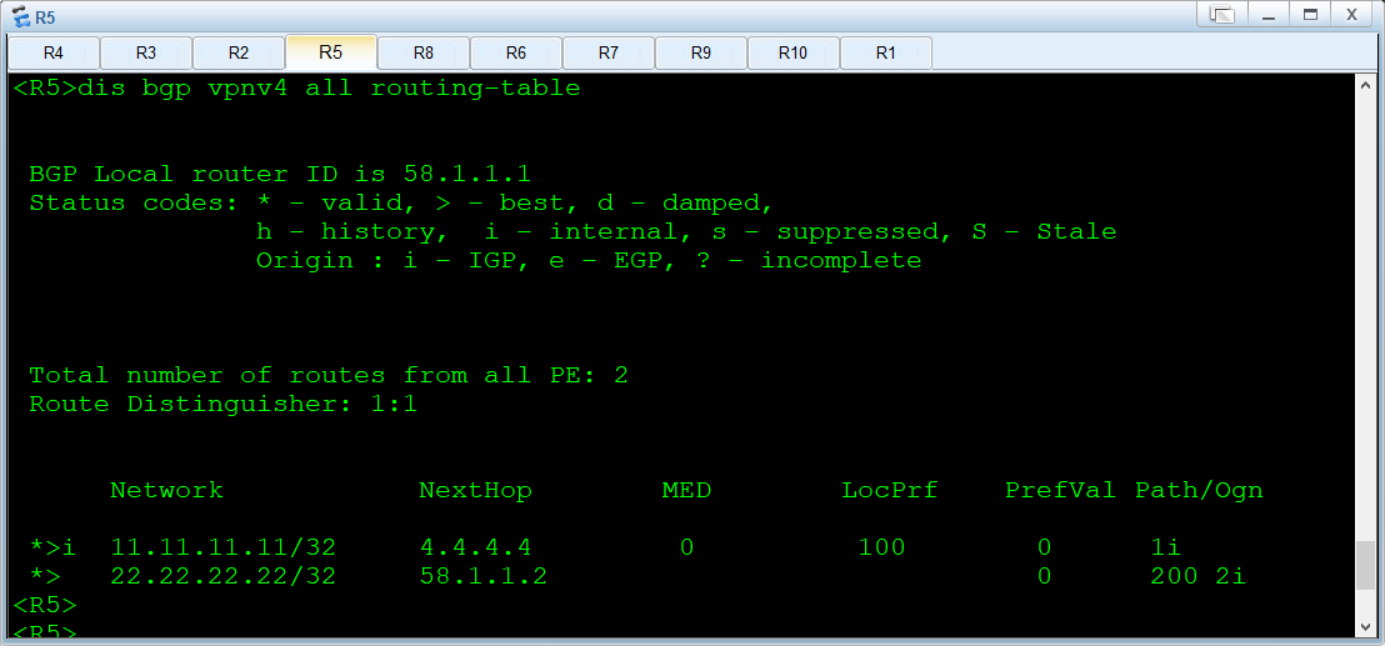

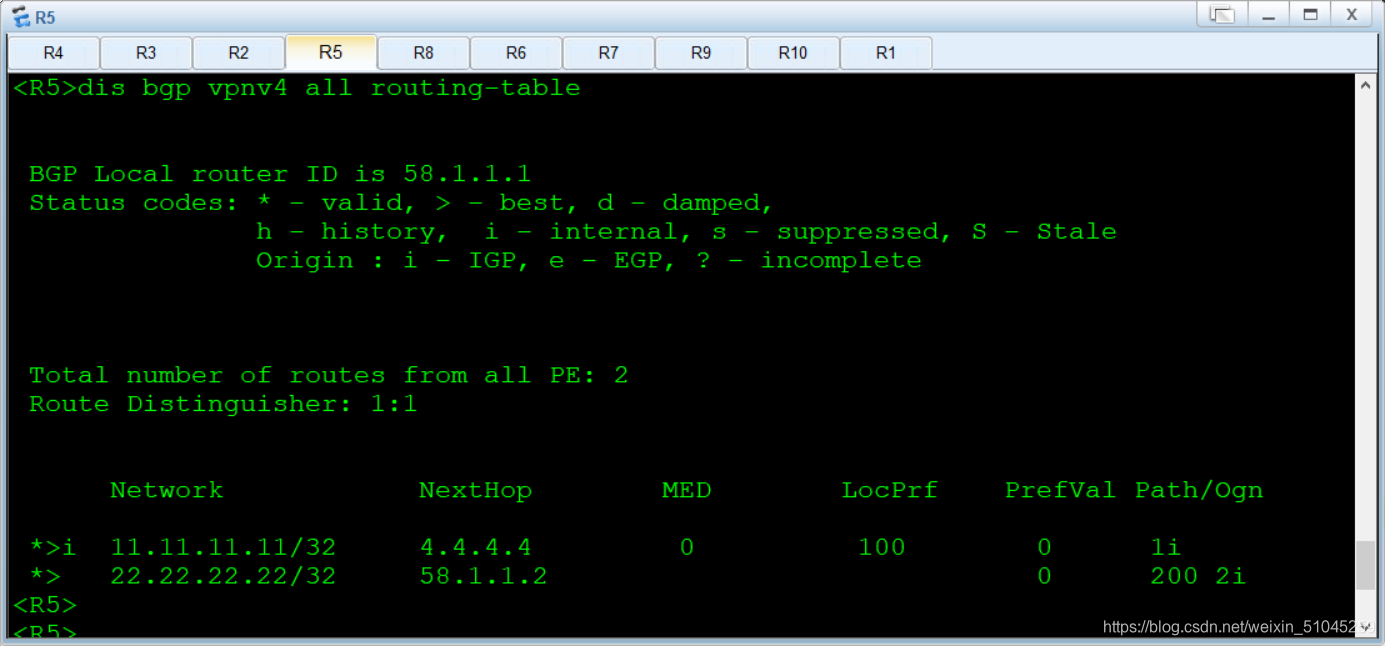

在ASBR上执行display bgp vpnv4 all routing-table命令，可以看到VPNv4路由

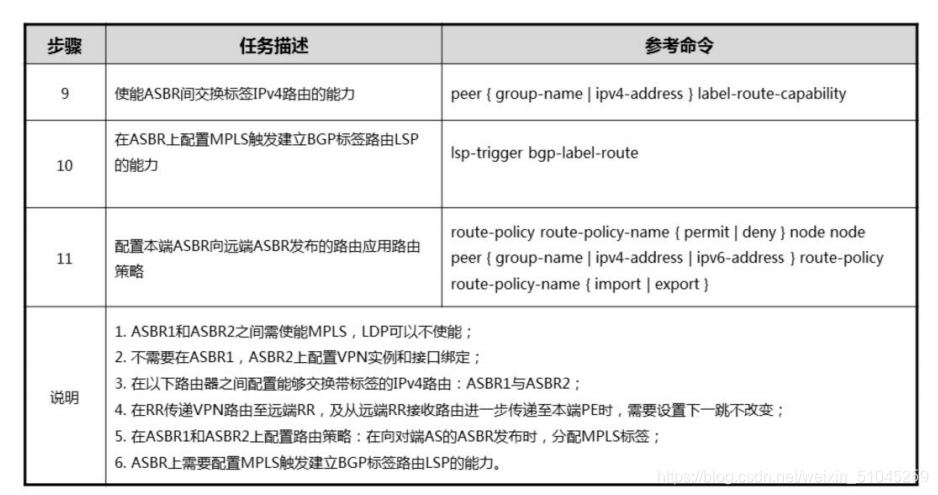

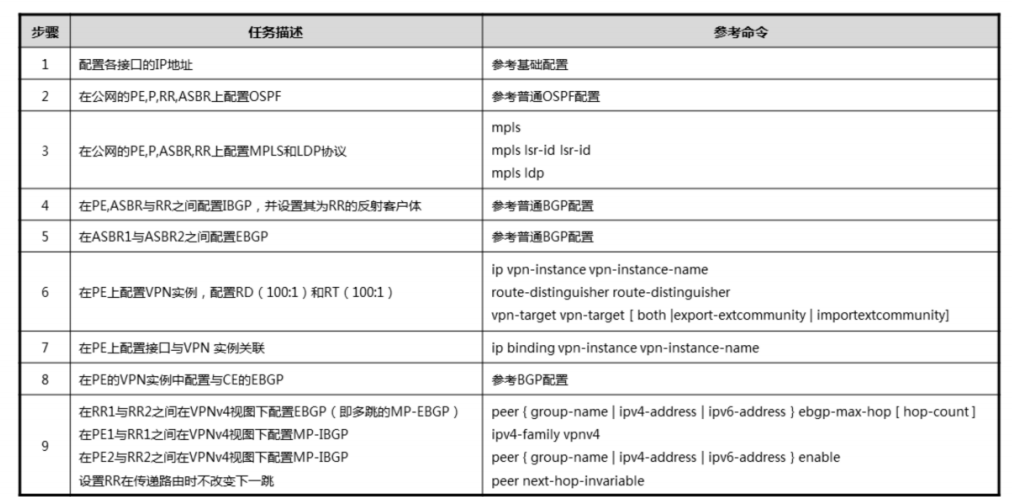

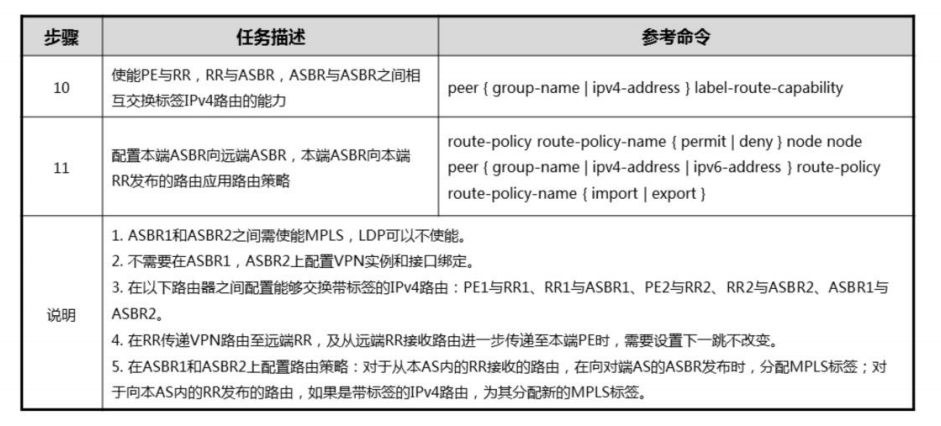

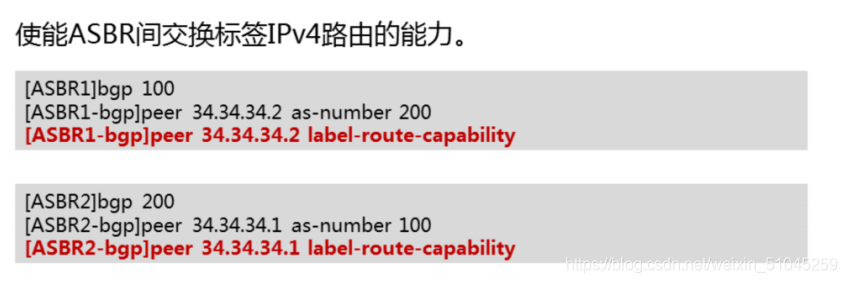

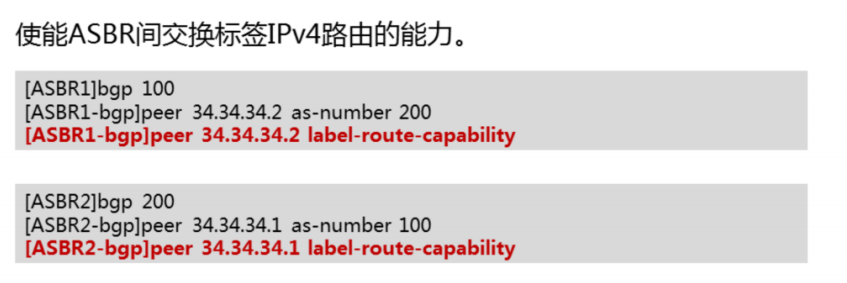

Option-C方案配置（方案一）

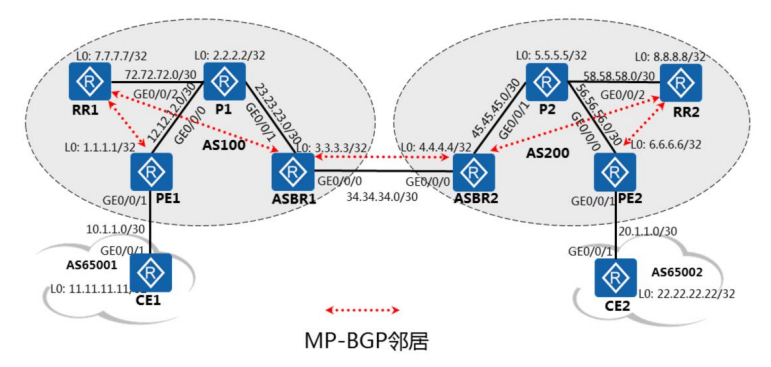

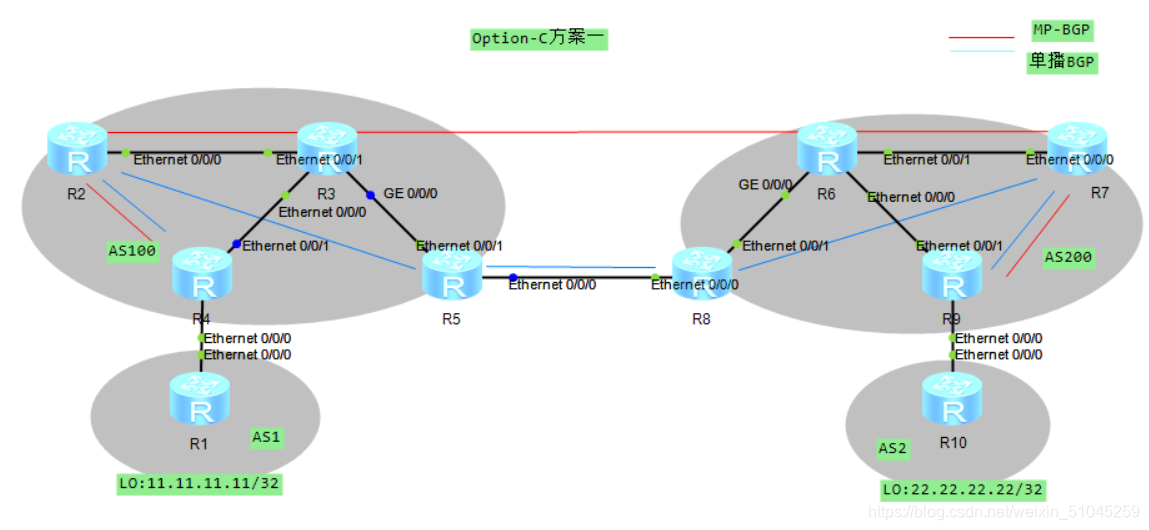

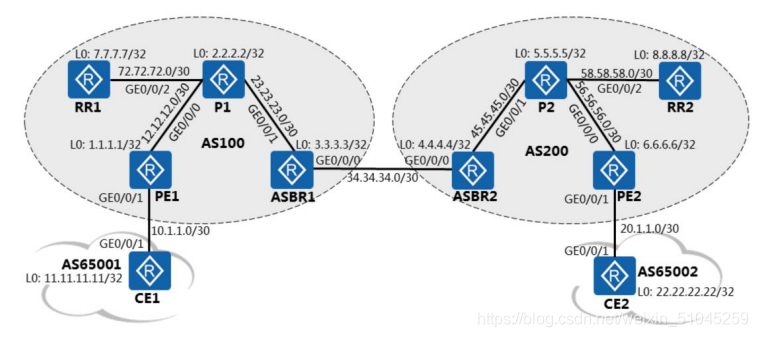

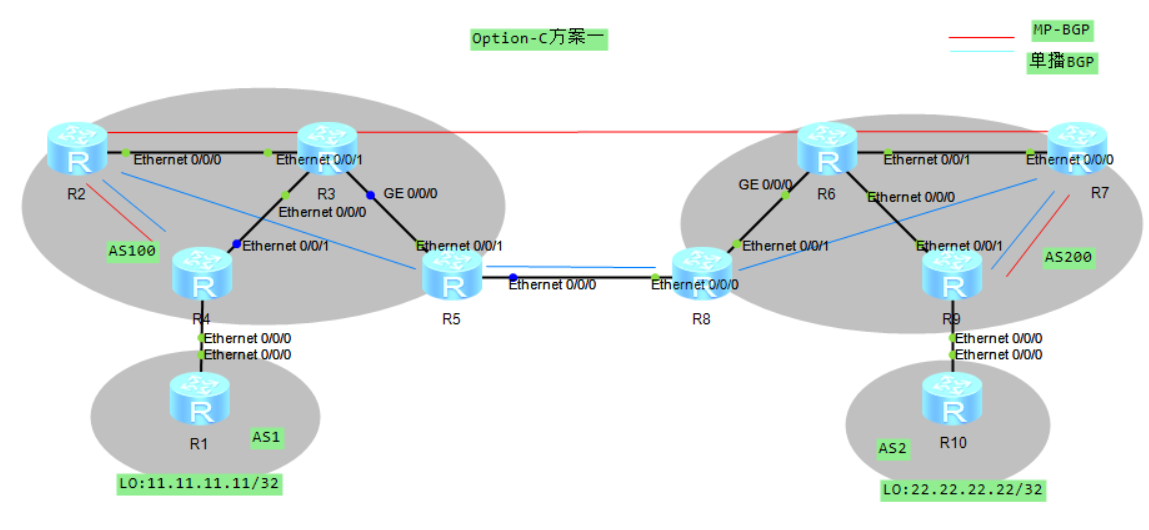

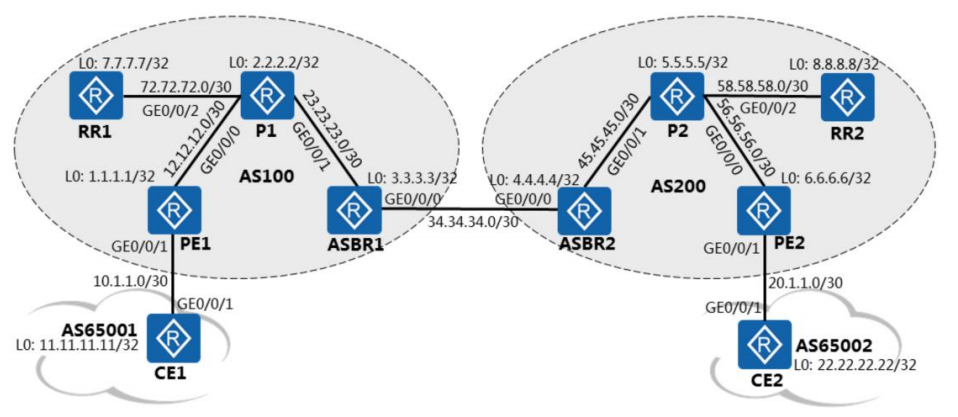

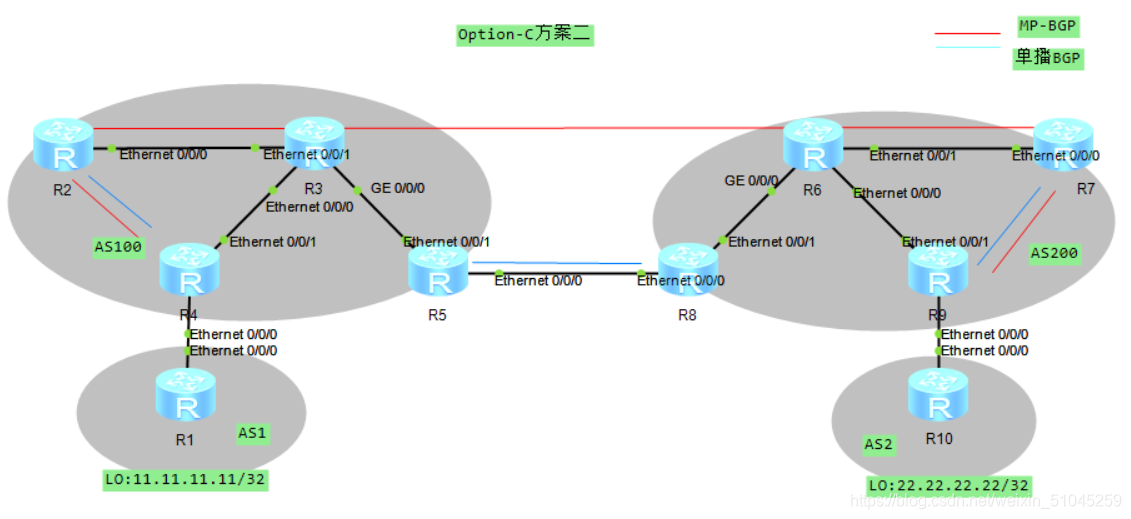

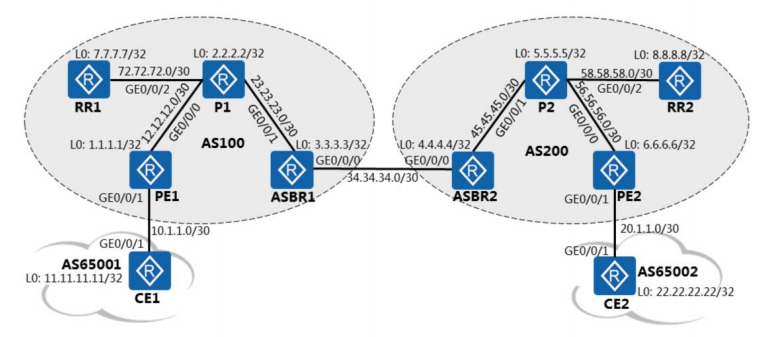

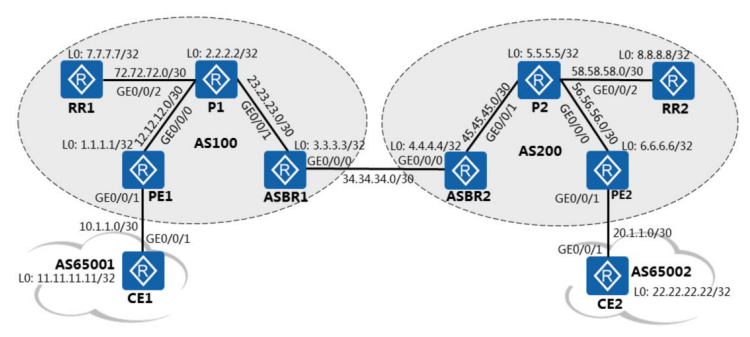

如上图所示，共分为4个AS，AS100和AS200作为ISP，PE1，P1，RR1和ASBR1属于AS100， PE2，P2，RR2和ASBR2属于AS200。CE1和CE2属于同一个VPN，CE1通过AS100的PE1接入， CE2通过AS200的PE2接入。

每台路由器的IP地址规划详见拓扑图。

本例为OptionC方式实现方案一，可以采用PE1与PE2直接建立MP-EBGP（不带RR）来传递跨域 VPN路由，也可以采用RR1与RR2建立MP-EBGP邻居（PE1与RR1，PE2与RR2建立MP-IBGP邻居）传递跨域VPN路由，两者相似，本例采用RR方式实现OptionC方案一。

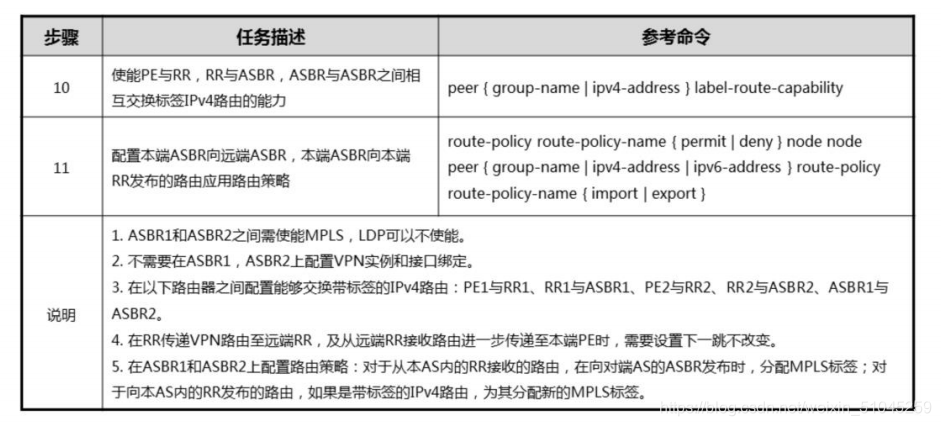

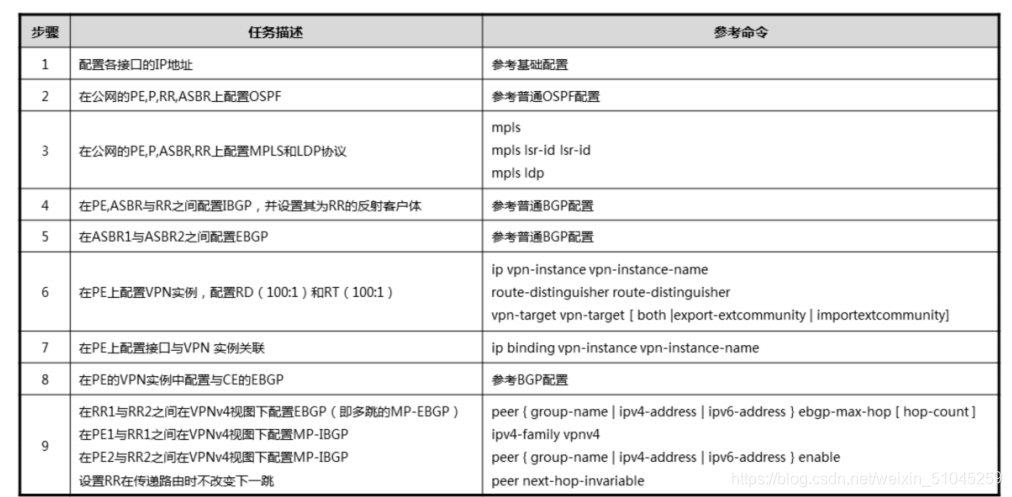

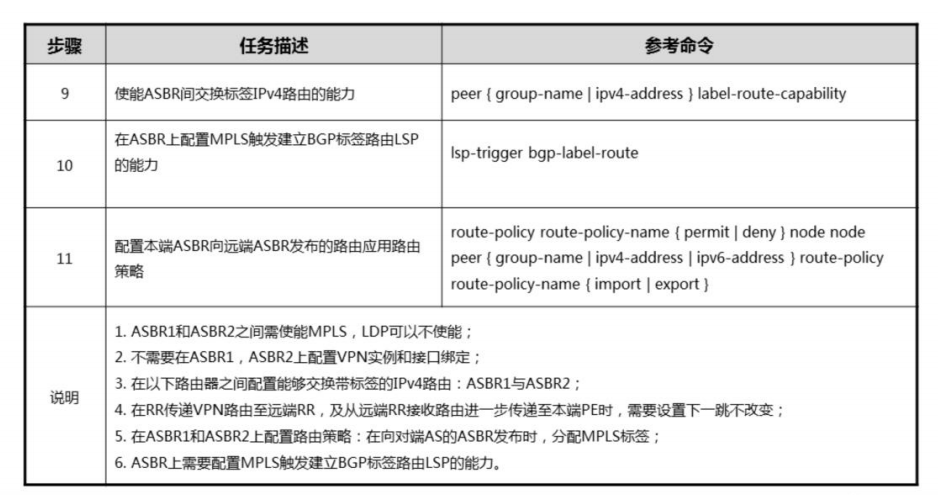

配置步骤

R1配置：（R10参考R1）

#
sysname R1
#
interface Ethernet0/0/0
 ip address 14.1.1.1 255.255.255.0
#
interface LoopBack0
 ip address 11.11.11.11 255.255.255.255
#
bgp 1
 peer 14.1.1.2 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  network 11.11.11.11 255.255.255.255
  peer 14.1.1.2 enable
#

R4配置：（R9参考R4）

#
sysname R4
#
ip vpn-instance 1
 ipv4-family
  route-distinguisher 1:1
  vpn-target 1:1 export-extcommunity
  vpn-target 1:1 import-extcommunity   //配置VPN实例
#
mpls lsr-id 4.4.4.4   //配置MPLS，并在相应接口上开启
mpls
#
mpls ldp
#
interface Ethernet0/0/0
 ip binding vpn-instance 1
 ip address 14.1.1.2 255.255.255.0   //配置接口与VPN实例关联
#
interface Ethernet0/0/1
 ip address 34.1.1.1 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 2.2.2.2 enable
  peer 2.2.2.2 label-route-capability   //使能PE与RR之间相互交换标签IPv4路由的能力
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 2.2.2.2 enable
 #
 ipv4-family vpn-instance 1
  peer 14.1.1.1 as-number 1   //在PE的VPN实例中配置与CE的EBGP
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 34.1.1.0 0.0.0.255
#

R2配置：（R7参考R2）

#
sysname R2
#
mpls lsr-id 2.2.2.2
mpls
#
mpls ldp
#
interface Ethernet0/0/0
 ip address 23.1.1.1 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
bgp 100
 peer 4.4.4.4 as-number 100
 peer 4.4.4.4 connect-interface LoopBack0
 peer 5.5.5.5 as-number 100
 peer 5.5.5.5 connect-interface LoopBack0
 peer 7.7.7.7 as-number 200
 peer 7.7.7.7 ebgp-max-hop 10
 peer 7.7.7.7 connect-interface LoopBack0   //R2与R7（RR1与RR2）之间建立E-BGP关系
 #
 ipv4-family unicast
  undo synchronization
  peer 4.4.4.4 enable
  peer 4.4.4.4 reflect-client
  peer 4.4.4.4 label-route-capability
  peer 5.5.5.5 enable
  peer 5.5.5.5 reflect-client
  peer 5.5.5.5 label-route-capability
  peer 7.7.7.7 enable
 #
 ipv4-family vpnv4
  undo policy vpn-target
  peer 4.4.4.4 enable
  peer 4.4.4.4 next-hop-invariable
  peer 7.7.7.7 enable
  peer 7.7.7.7 next-hop-invariable   //RR传递给PE和对端RR的路由不修改下一跳，路由可以递归然后走P设配
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 23.1.1.0 0.0.0.255
#

R3配置：（R6参考R3）

#
sysname R3
#
mpls lsr-id 3.3.3.3
mpls
#
mpls ldp
#
interface Ethernet0/0/0
 ip address 34.1.1.2 255.255.255.0
 mpls
 mpls ldp
#
interface Ethernet0/0/1
 ip address 23.1.1.2 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 35.1.1.1 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.0 0.0.0.255
  network 35.1.1.0 0.0.0.255
  network 34.1.1.0 0.0.0.255
#

R5配置：（R8参考R5）

#
sysname R5
#
mpls lsr-id 5.5.5.5
mpls
#
mpls ldp
#
interface Ethernet0/0/0
 ip address 58.1.1.1 255.255.255.0
 mpls
#
interface Ethernet0/0/1
 ip address 35.1.1.2 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
#
bgp 100
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 peer 58.1.1.2 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  network 2.2.2.2 255.255.255.255
  network 4.4.4.4 255.255.255.255
  peer 2.2.2.2 enable
  peer 2.2.2.2 route-policy policy2 export   //在ASBR1上对向RR1发布的路由应用路由策略，对于向本AS内的RR发布的路由，如果是带有标签的IPv4路由，为其分配新的MPLS标签
  peer 2.2.2.2 label-route-capability
  peer 58.1.1.2 enable
  peer 58.1.1.2 route-policy policy1 export  //对向ASBR2发布的路由应用路由策略，对于从本AS内的RR接收的路由，在向对端AS的ASBR发布时，分配MPLS标签
  peer 58.1.1.2 label-route-capability
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 5.5.5.5 0.0.0.0
  network 35.1.1.0 0.0.0.255
#
route-policy policy1 permit node 10
 apply mpls-label   //为匹配条件的路由分配标签
#
route-policy policy2 permit node 10
 if-match mpls-label
 apply mpls-label   //如果路由带有标签，则为其分配标签
#

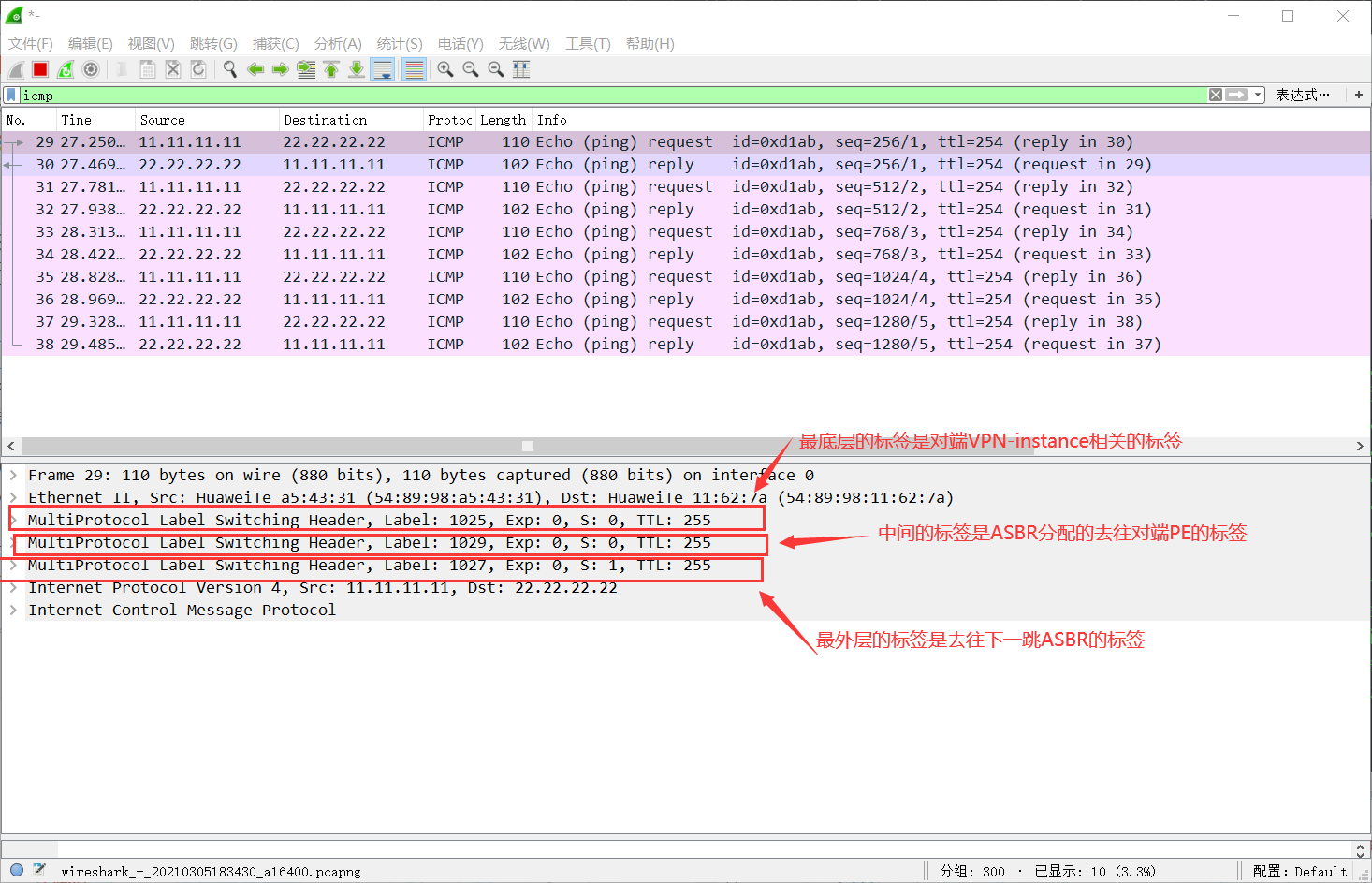

在R4的E0/0/1接口抓，ce1去往ce2 的ping包

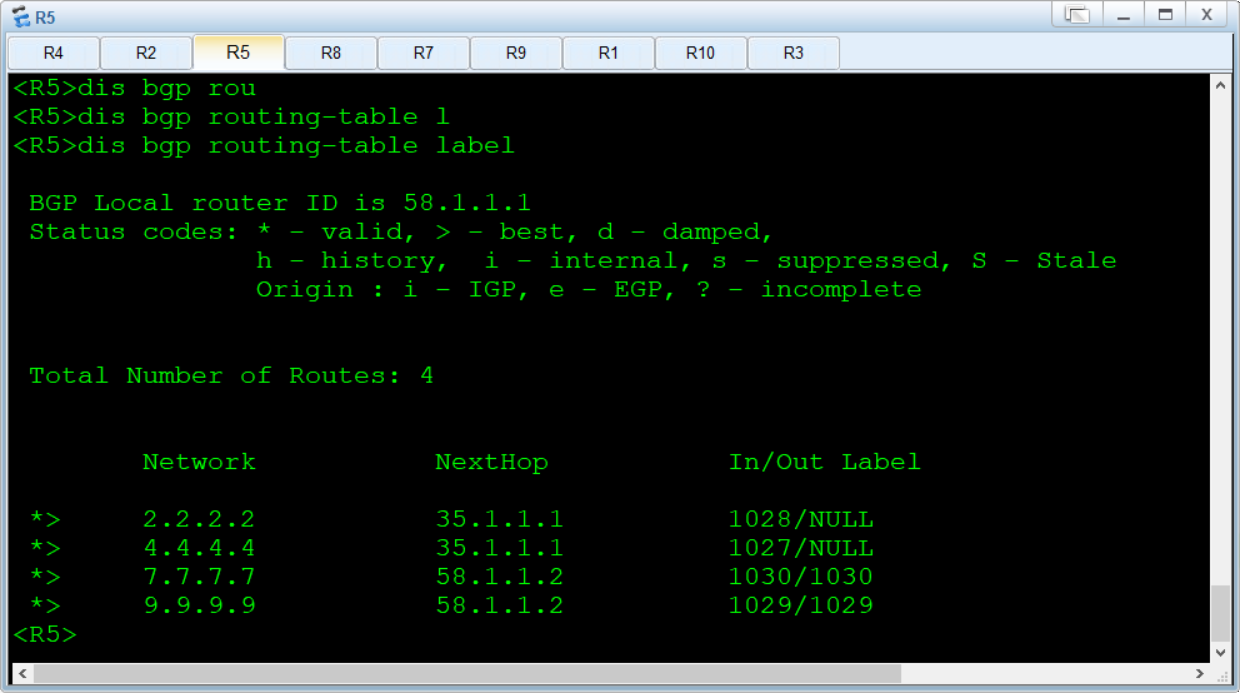

在ASBR上display bgp routing-table label命令，可以看到路由的标签信息

Option-C方案配置（方案二）

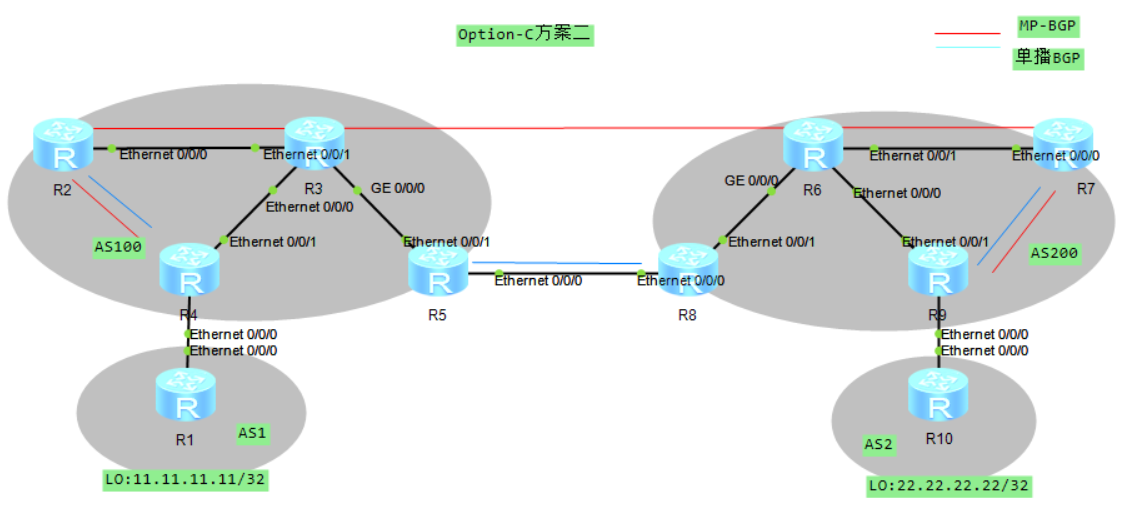

如上图所示，共分为4个AS，AS100和AS200作为ISP，PE1，P1，RR1和ASBR1属于AS100， PE2，P2，RR2和ASBR2属于AS200。CE1和CE2属于同一个VPN，CE1通过AS100的PE1接入， CE2通过AS200的PE2接入。

每台路由器的IP地址规划详见拓扑图。

本例为OptionC方式实现方案二。方案二的实现与方案一大致相似，主要区别在于，当本端ASBR收到对端ASBR传递来的labeled-IPv4-Route后，触发LDP为BGP标签路由分标签。

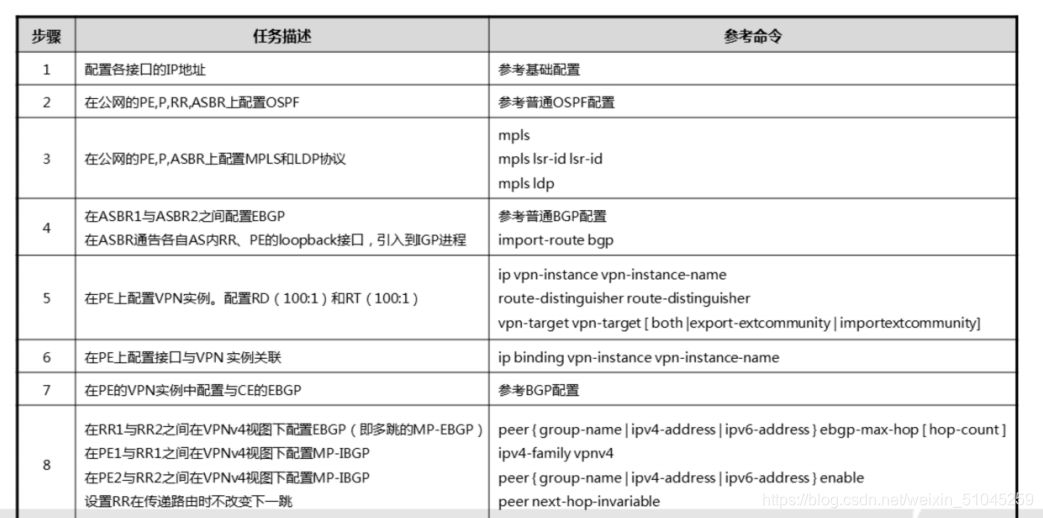

和OptionA配置不同之处：

RR与ASBR之间没有建立BGP邻居，在ASBR上BGP路由中宣告本AS的RR的环回接口，然后将BGP重发布到OSPF中，在OSPF进程中引入BGP路由，是为了让RR1与RR2能够顺利建立EBGP邻居关系，进而传递VPN路由。建议在OSPF中引入BGP路由时配置路由策略，做好精确的明细引入，减少不必要的路由进入IGP域。

其他配置基本一样

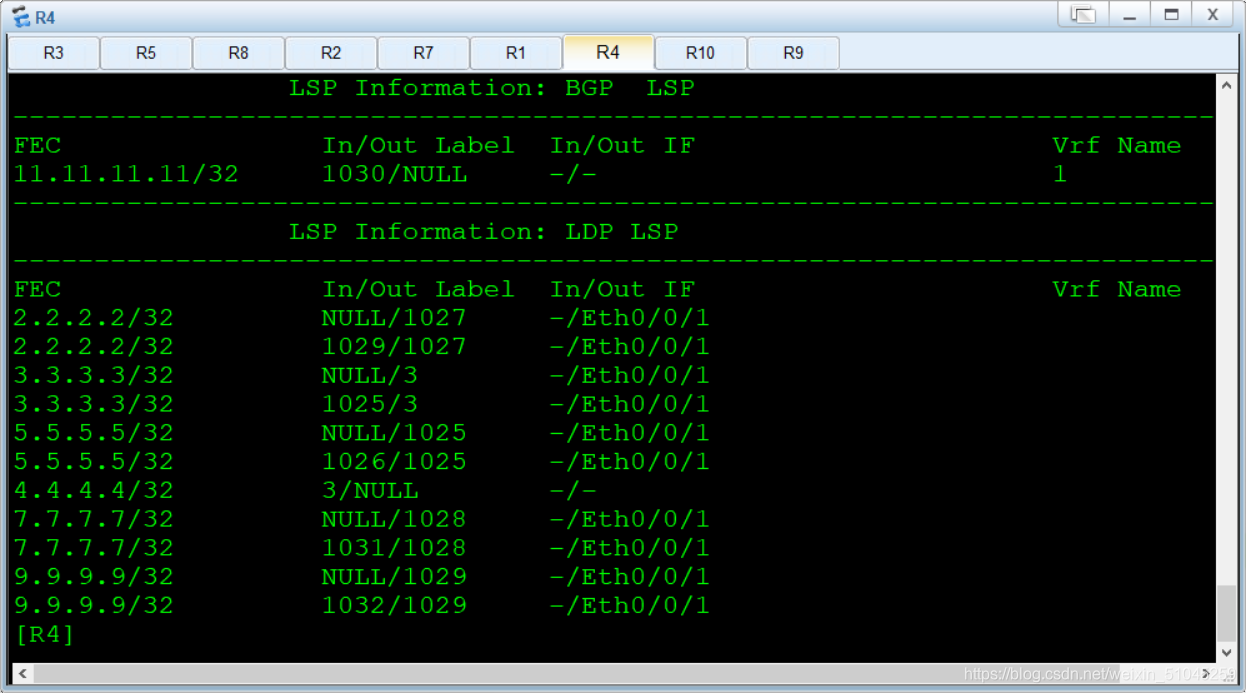

在PE上执行display mpls lsp命令，可以看到去往对方PE的LDP LSP
