[网络知识]交换STP

STP是应用在交换机上的，其目的是为了分割广播风暴。我们正在实际情况中，交换机的连接一定是有环路的（物理上），STP就是为了用逻辑链路控制一条路关掉，使其物理有环逻辑无环。

STP是自动生成的，建立的时候通过组播（运行STP的交换机）的方式发送BPDU来学习MAC地址，从而自动形成STP拓扑，具体理论不说了。

STP算法计算分为3个步骤：
1.每个广播域选择根网桥
----》选择网桥ID小的作为RB。
网桥ID=优先级（0-65535，默认：32768，steps:4096)+MAC地址

2.每个非RB选择选择一个根端口RP
----》(1).该非RB的交换机的端口到根网桥的路径成本最低（千：2W，百：20W）
（2).一样的话。端口另一端的设备的网桥ID最小。
(3).还一样的话。选择端口标识小的。
（端口优先级（0-240，默认128，steps 16）+端口号（e0/0/0这样的））。基本不用

3.每个网段必须选择一个指定端口DP（DESIGNATED PORT）
----》根网桥上全是DP，那么对面就是RP。
(1)该端口所在的交换机到RB路径成本最低
(2)一样的话。所在的交换机网桥ID最小

实际操作：
命令：、

display bridge mac-address   //查看MAC地址
display stp brief //查看stp状态

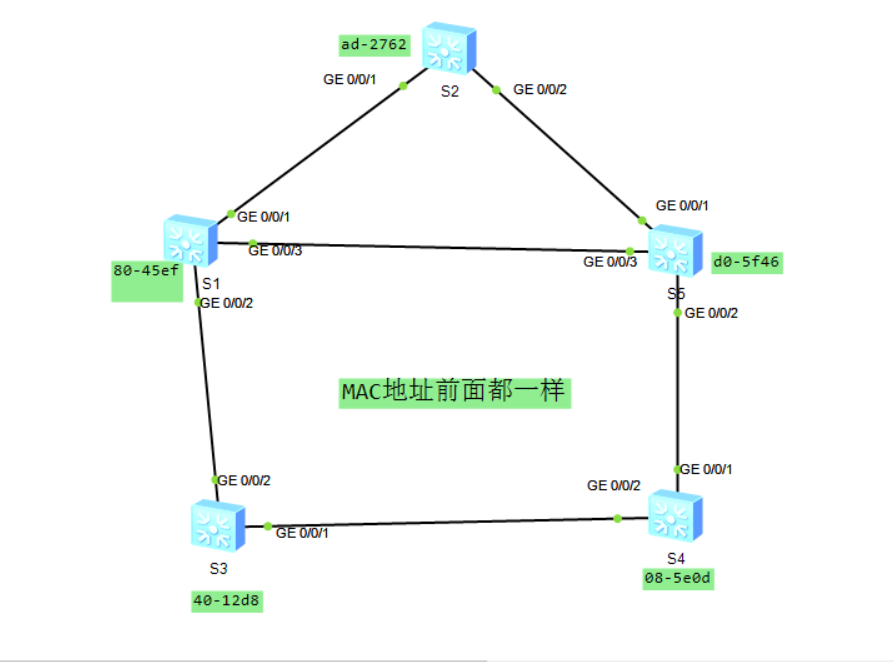

1. 先找RB，优先级都是32768.那么MAC地址小的就是网桥ID小的。明显的S4就是RB。
2. S4是RB，因为非RB的根端口需要到RB路径成本最小，其默认cost都是一样。所以对面就是RP。即，S5/G2是S5的RP，S3/G1是S3的RP。 S1的G2和G3到S4cost一样，那么比端口对面的交换机的网桥ID,S3<S5。所以S1/G2是S1的RP。S2/G2是S2的RP。
   S1:G2
   S2:G2
   S3:G1
   S5:G2
3. 找指定端口。S4：G1/G2都是DP。S1<----->S3网段是S3到S4代价低，所以是S3/G2是该网段的DP。S1<----->S5明显S5近，所以是S5/G3。S1<----->S2成本一样，所以比网桥ID，那么S1/G1是DP。S2<----->S5，因为是S2/G2是RP，所以对面是DP。

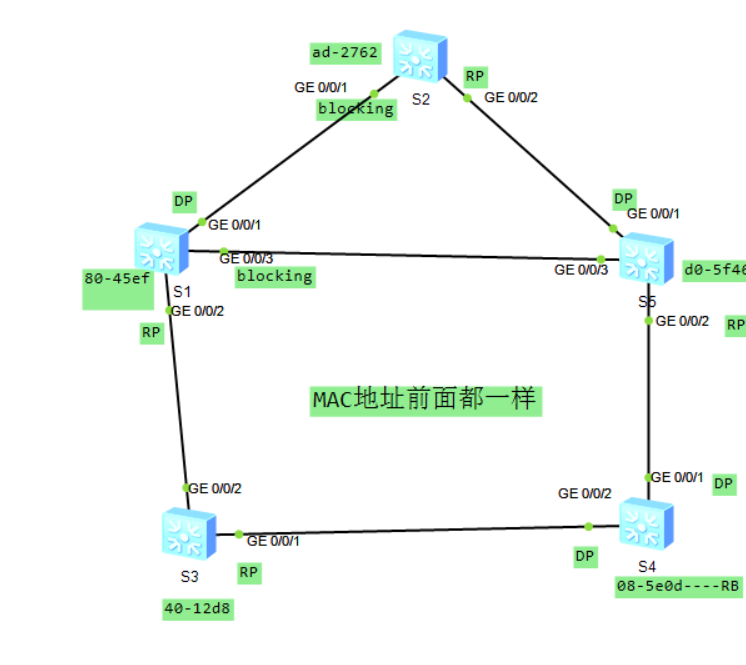

4. 综上。S1/G3和S2/G1被堵塞。如下图标识。

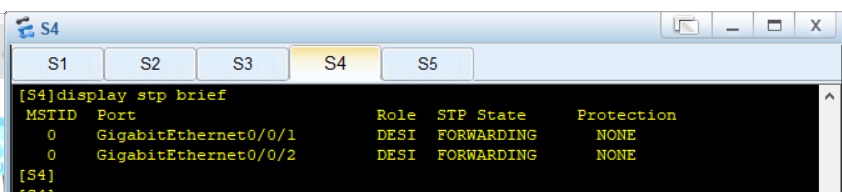

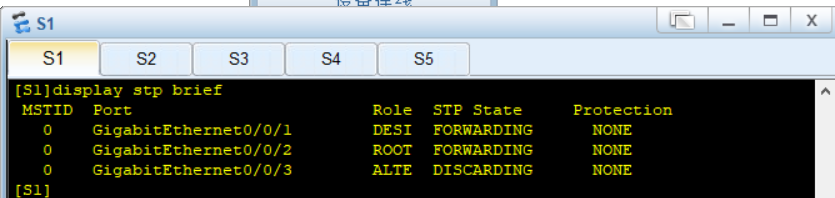

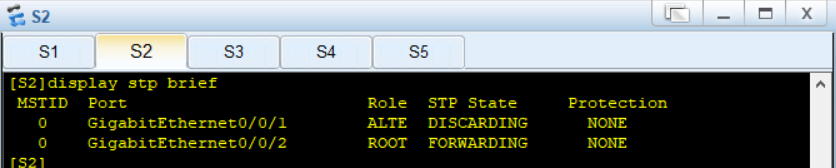

   命令验证：



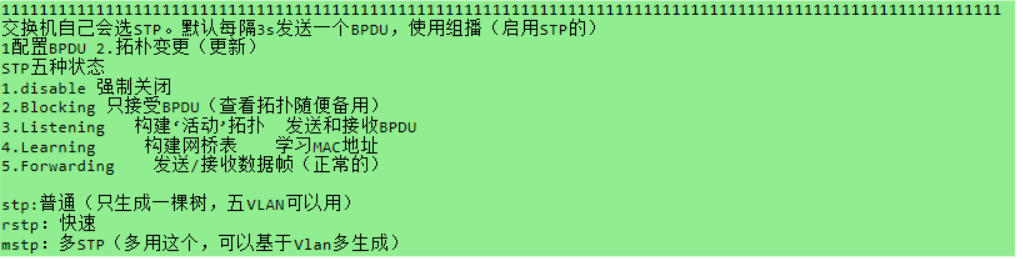

   以上就是STP的原理。那条被堵塞的端口的线路，也是我们的备份链路。逻辑上使用机制把端口堵塞了。但是还是可以接受BPDU报文的，还是接收拓扑更新。其中链路出问题又会自动启动重新生成STP拓扑。有时间更新详细点。

下面的命令可以改变RB，实际中还是会自己配置STP优先级的。

stp priority <优先级：4096*n,n属于自然数>

MSTP

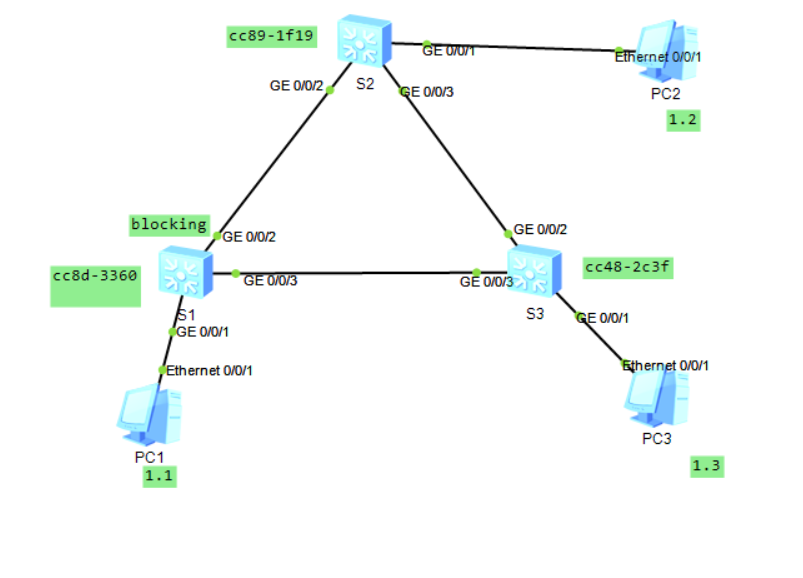

图上STP堵塞端口标出来了。用PC1 ping PC2抓到看看确实完全没有ICMP包通过。那么想想我们要是很多vlan很多主机，难道都通过这个链路走吗？这是不现实的，所以要用到MSTP。

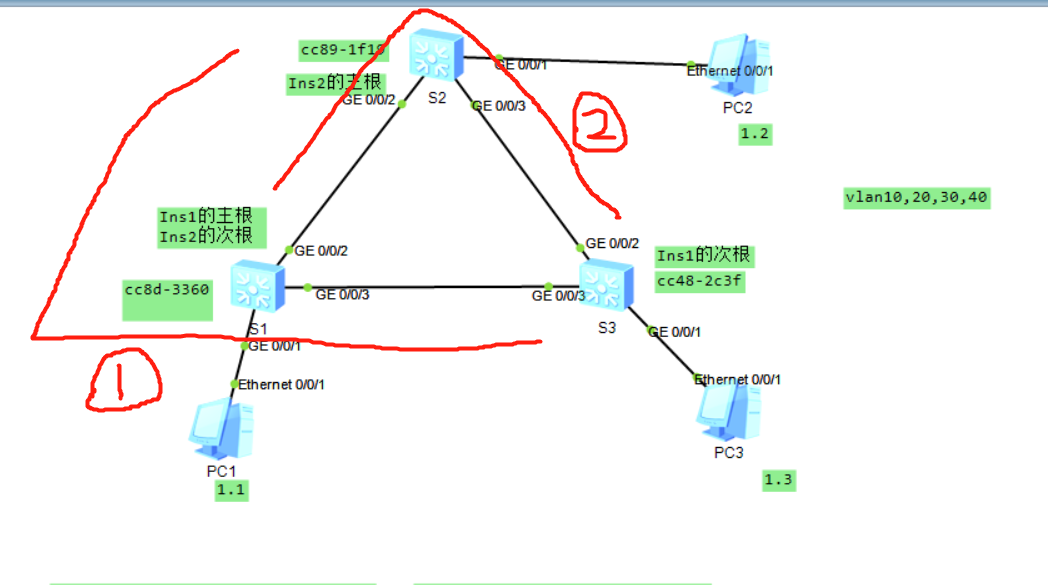

我们可以创建两个实例，如图。这叫负载均衡，每条链路都可以利用到，另一条线路是这个实例的备份链路。一条出问题了走另一条路叫容错。实例就是同一个物理拓扑，创建不同的STP树。

[S1]stp region-configuration                 //创建stp区域设置
[S1-mst-region]region-name PROJECT1                   //区域名
[S1-mst-region]instance 1 vlan 10 20                      //创建实例1并添加vlan10 20
[S1-mst-region]instance 2 vlan 30 40                        //创建实例2并添加vlan30 40
[S1-mst-region]active region-configuration           //激活
[S1-mst-region]q
[S1]stp instance 1 priority 4096      //实例1的主根
[S1]stp instance 2 priority 8192      //实例2的次根

[S2]stp region-configuration
[S2-mst-region]region-name PROJECT1
[S2-mst-region]instance 1 vlan 10 20
[S2-mst-region]instance 2 vlan 30 40
[S2-mst-region]active region-configuration
[S2-mst-region]q
[S2]stp instance 2 priority 4096        //实例2的主根

[S3]stp region-configuration
[S3-mst-region]region-name PROJECT1
[S3-mst-region]instance 1 vlan 10 20
[S3-mst-region]instance 2 vlan 30 40
[S3-mst-region]active region-configuration
[S3-mst-region]q
[S3]stp instance 1 priority 8192        //实例1的次根

全部端口pc设为vlan10或20，用PC3 ping PC2，在S2----S3网段间抓包验证。正确。
down掉联通的一个口，会转变为S3作为主根。再次开启又回来了。
全部端口pc设为vlan30或40，用PC3 ping PC1，在S21----S3网段间抓包验证。正确

display stp instance 1
display stp instance 1 brief
display stp brief
