交换链路聚合

链路聚合又称为端口汇聚，是指两台交换机之间在物理上将两个或多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，多条物理链路之间能够相互冗余。

拓扑图：

要求：

1、配置计算机IP地址、子网掩码。

2、把交换机SW3、SW4的E0/0端口分另划到VLAN 10

3、交换机SW3、SW4端口E0/1 E0/2为聚合口，并开启继模式。

4、VPC1能和VPC2通信。

1、略

2、把交换机SW3、SW4的E0/0端口分另划到VLAN 10

SW3-SW4

Switch(config)#vlan 10

创建VLAN 10

Switch(config-vlan)#exit

Switch(config)#int e0/0

进入e0/0端口

Switch(config-if)#switchport mode access

把E0/0端口模式设置为access    默认就是这个模式

Switch(config-if)#switchport access vlan 10

划分E0/0端口到VLAN 10

3、交换机SW3、SW4端口E0/1 E0/2为聚合口，并开启继模式。

SW3-SW4

Switch(config)#int range e0/1-2

进入接口组E0/1-2

Switch(config-if-range)#channel-group1 mode on

定义聚合端口1

Creating a port-channelinterface Port-channel 1

Switch(config-if-range)#exit

Switch(config)#intport-channel 1

进入聚合口1

Switch(config-if)#switchporttrunk encapsulation dot1q

端口封装IEEE 802.1Q协议

Switch(config-if)#switchport chportmode trunk

开启中继模式

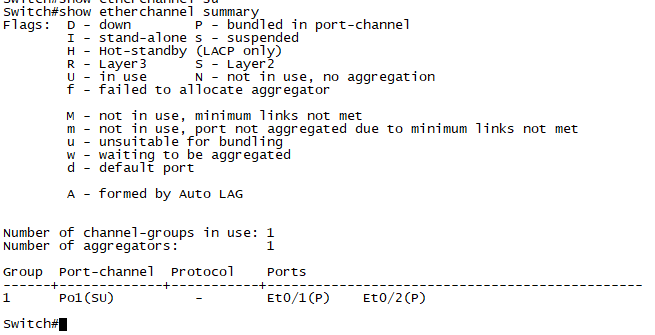

验证结果：

Switch# show etherchannel summary

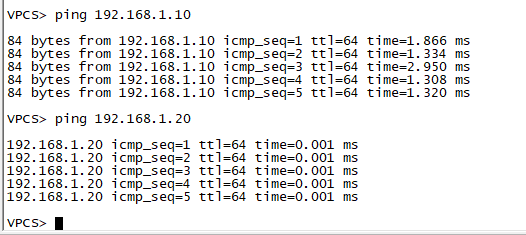

4、VPC1能和VPC2通信
