路由策略——Route-policy

概述

如上图所示，我们要在R2上部署RIP到OSPF的重发布，经过前面的学习，大家已经能够很轻松地给出配置，在执行重发布的命令中，可以关联cost关键字来指定路由注入ospf之后的cost。但是这是针对所有被注入的路由的。另外import-route rip命令会将R2路由表中的RIP路由全都注入OSPF。

如果希望只注入特定的路由，或在注入过程中过滤掉某些路由呢？或者针对不同的路由在注入后设置不同的OSPF cost呢？这个时候就可以使用到route-policy了。

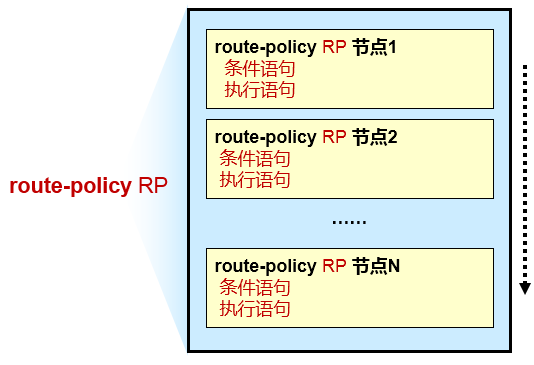

Route-policy是一个非常重要的基础性策略工具。你可以把它想象成一个拥有多个节点（node）的列表（这些node按编号大小进行排序）。在每个节点中，可以定义条件语句及执行语句，这就有点像程序设计里的if-then语句，如上图所示。

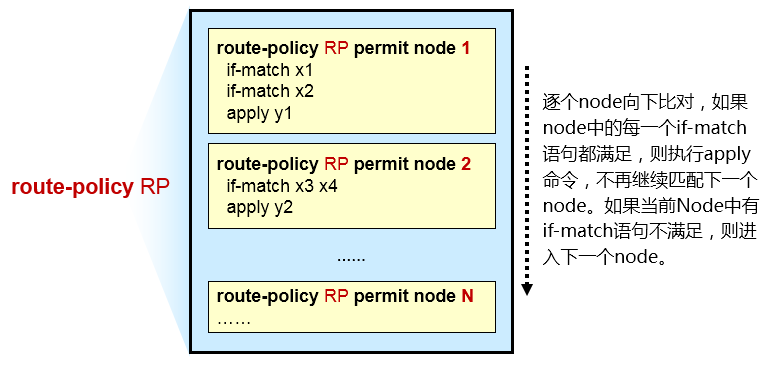

route-policy执行的时候，是自上而下进行计算的。首先看节点1（这里假设编号最小的节点为1），对节点1中的“条件语句”进行计算，如果所有的条件都满足，则执行该节点下的“执行语句”，并且不会再继续往下一个节点进行匹配了。而如果节点1中，有任何一个条件不满足，则继续看下一个节点，到节点2中去匹配条件语句，如果全都满足则执行该节点中定义的执行语句，如果不满足，则继续往下一个节点进行，以此类推。下图就是一个route-policy：

Route-policy的配置

1.创建route-policy

[Huawei] route-policy name { permit | deny } node node






1


• Permit关键字指定节点的匹配模式为允许。当该节点下所有的条件都被满足时，将执行该节点的apply子句，不进入下一个节点；如果有任何一个条件不满足，将进入下一个节点继续计算。
• Deny关键字指定节点的匹配模式为拒绝，这时apply子句不会被执行。当该节点下所有的条件都被满足时，将被拒绝通过该节点，不进入下一个节点；如果有任何一个条件不满足，将进入下一个节点继续计算。
• 默认情况下，所有未匹配的路由将被拒绝通过route-policy。如果Route-Policy中定义了一个以上的节点，则各节点中至少应该有一个节点的匹配模式是permit。

2.配置If-match子句

[Huawei-route-policy] if-match ?

acl 匹配ACL
cost 匹配路由信息的cost
interface 匹配路由信息的出接口
ip { next-hop | route-source | group-address }  匹配IPv4的路由信息（下一跳、源地址或组播组地址）
ip-prefix  匹配前缀列表
route-type 匹配各类型路由信息
tag 匹配路由信息的标记域
……






1

2

3

4

5

6

7

8

9

10


• 对于同一个route-policy节点，命令if-match acl和命令if-match ip-prefix不能同时配置，后配置的命令会覆盖先配置的命令。
• 对于同一个Route-Policy节点，在匹配的过程中，各个if-match子句间是“与”的关系，即路由信息必须同时满足所有匹配条件，才可以执行apply子句的动作。但命令if-match route-type和if-matchinterface除外，这两个命令的各自if-match子句间是“或”的关系，与其它命令的if-match子句间仍是“与”的关系。
• 如不指定if-match子句，则所有路由信息都会通过该节点的过滤。

3.配置apply子句

[Huawei-route-policy] apply ?
cost  设置路由的cost
cost-type { type-1 | type-2 }  设置OSPF的开销类型
ip-address next-hop  设置IPv4路由信息的下一跳地址
preference  设置路由协议的优先级
tag 设置路由信息的标记域
……






1

2

3

4

5

6

7


Route-policy配置示例

R1的配置如下：

# 定义一个acl2000，用于匹配需要放行的路由：
[R1] acl 2000
[R1-acl-basic-2000] rule permit source 172.16.1.0 0.0.0.0
[R1-acl-basic-2000] quit

# 创建一个route-policy，名字叫RP，同时配置第一个节点，节点编号为10：
[R1] route-policy RP permit node 10
[R1-route-policy] if-match acl 2000  # 在节点10中，定义了一个if-match子句，调用acl 2000
[R1-route-policy] apply cost 20 # 在节点10中，定义了一个apply子句，设置cost为20

[R1] ospf 1
[R1-ospf-1] import-route direct route-policy RP # 在ospf注入直连路由的时候调用这个route-policy






1

2

3

4

5

6

7

8

9

10

11

12


由于route-policy在末尾隐含“拒绝所有”的节点，因此172.16.2.0/24及172.16.3.0/24路由因为没有满足任何节点的if-match语句，从而不被注入到OSPF中。
