使用 Console 接口管理设备 一般来说，网络设备（例如路由器、交换机、防火墙等）在设备面板上都会有一个用于配置和管理的专用接口 – Console口（或CON口），通过这个接口，并使用专用的线缆将该设备与PC（网络管理员所使用的电脑）进行连接，即可实现对设备的配置及管理。

对设备上线前的初次配置及管理，往往采用此种方式。我们通过以下四个步骤来了解一下如何使用Console口对设备进行管理及配置：

1. 认识设备的Console口。
2. 准备好相关线缆。
3. 搭建配置环境。
4. 通过终端管理软件登陆设备。

1. 认识设备的Console口

华为网络设备面板上的Console口都有做相关标记，比较容易识别，如下图（以防火墙E1000E为例）。

2. 准备好相关线缆

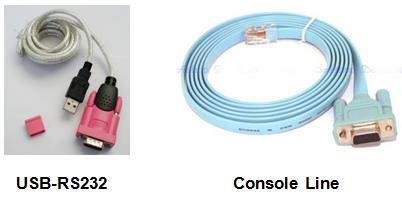

Console线缆（上图右侧的线缆）一端为RJ45水晶头，一端为串口接头。RJ45接头用于连接网络设备的Console口，线缆另一端的串口用于连接PC，现在大部分台式PC在主机箱后都有串口可以直接连接Console线缆。只要将被配置设备与PC按照上述方式进行连接，就完成了配置环境的搭建。环境完成后，在PC上使用终端管理软件即可通过网络设备的Console接口、使用命令行的方式对设备进行管理。

但是大部分笔记本电脑上并没有串口，因此如果使用没有串口的笔记本电脑调试网络设备，则需要另一根线缆来转接，这就是上图左侧所示的USB-RS232的线缆，这根线缆可以说是网络工程师必备的工具，各大电子产品商铺均有销售（USB-RS232需要安装驱动才可使用，驱动程序安装包随线缆附送）。

3. 搭建配置环境

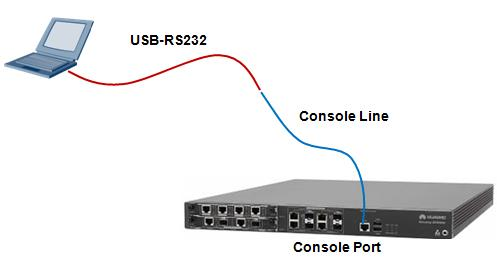

如果使用笔记本电脑来配置路由器、交换机或者防火墙，则可参考如上图所示的线缆连接方法。将USB-RS232线缆的USB接口接到笔记本电脑上，同时线缆的另一头连接Console线的串口，Console线的另一端，也就是RJ45水晶头这一端则接到设备的Console口上。

注意：如果是框式、插有冗余管理引擎板卡的网络设备，Console线要接在主引擎板的Console口上（而不是备引擎板）。完成这一步的线缆连接后，即可进入下一步。

4. 通过终端管理软件登陆设备

在PC上，我们需要准备好终端管理软件，用于管理和配置网络设备。常用的终端管理软件有：Windows自带的终端管理工具（WIN7系统没有自带该工具）、SecureCRT以及Putty等。本文档以SecureCRT为例做讲解。请自行下载SecureCRT并安装。安装完成之后，打开软件。

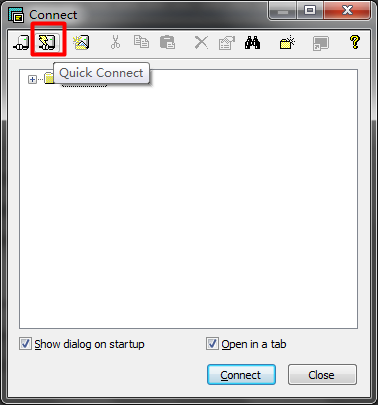

在自动弹出的Connect对话框中选择下图所示的按钮来创建一个连接：

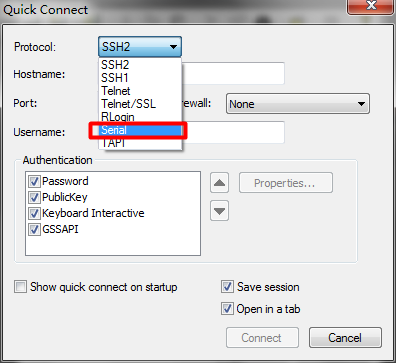

在弹出的Quick Connect对话框中选择“serial”，即使用串行接口管理设备：

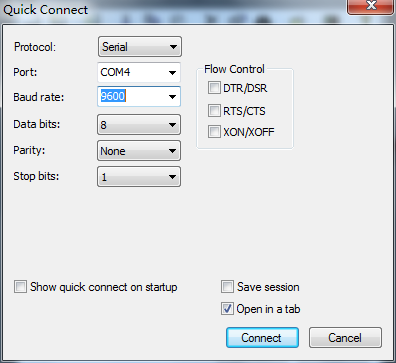

进一步配置如下：

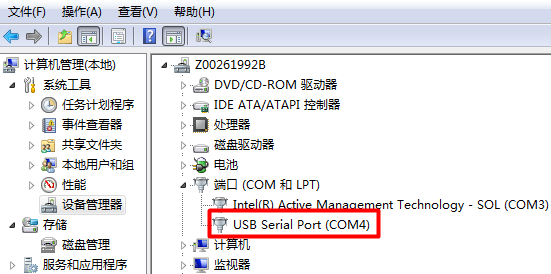

注意在此处，Port的选择视个人情况而定，当用笔记本通过USB-RS232线缆接Console线管理设备时，USB-RS232线缆是需要在PC的windows系统上安装驱动程序的，安装完成的结果是在系统中会出现一个通过USB接口模拟的COM口，而该COM口的编号可在右键“我的电脑”-“计算机管理”-“设备管理”-“端口（COM和LPT）”中看到，此处显示的编号要与SecureCRT中选择的Port对应：

另外，Band Rate也就是波特率，这一项要看设备Console口的默认参数而定，我司的大部分路由、交换及防火墙设备此处设置的值都是9600。

完成后点击“Connect”即可登陆设备。当然，第一次使用Console登陆设备才需要依照上述步骤来操作，往后再次登陆，则可使用上面已创建好的连接方式快速登陆。

注意：通过设备Console口来管理及调试设备往往是第一次对设备进行操作时采用的方法，这种方法需要使用特殊的线缆，而且工程师需要在设备面前进行操作。而对设备完成初次调试后，后续对设备的操作，我们往往会通过远程的方式进行，例如Telnet、SSH等。
