组网需求

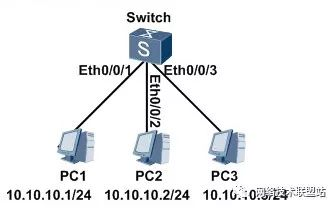

如图所示,要求PC1与PC2之间不能互相访问,PC1与PC3之间可以互相访问,PC2与PC3之间可以互相访问。


配置思路

采用如下的思路配置端口隔离:

使能PC1和PC2相连端口的端口隔离功能,使PC1与PC2不能互相访问。

数据准备

为完成此配置例,需准备如下的数据:

  • Switch与PC1之间连接的端口号。

  • Switch与PC2之间连接的端口号。

  • 配置连接PC1、PC2、PC3的端口属于同一VLAN(缺省情况下属于VLAN1)。

  • 配置连接PC1、PC2的端口属于同一隔离组(缺省情况下属于隔离组1)。

操作步骤

配置端口隔离功能
# 配置Ethernet0/0/1的端口隔离功能。
<Quidway> system-view
[Quidway] interface ethernet 0/0/1
[Quidway-Ethernet0/0/1] port-isolate enable
[Quidway-Ethernet0/0/1] quit

# 配置Ethernet0/0/2的端口隔离功能。
<Quidway> system-view
[Quidway] interface ethernet 0/0/2
[Quidway-Ethernet0/0/2] port-isolate enable
[Quidway-Ethernet0/0/2] quit



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
验证配置结果
  • PC1和PC2不能互相ping通。

  • PC1和PC3可以互相ping通。

  • PC2和PC3可以互相ping通。

配置文件

以下仅给出Switch的配置文件。

#
sysname Quidway
#
interface Ethernet0/0/1
port-isolate enable group 1
#
interface Ethernet0/0/2
port-isolate enable group 1
#
interface Ethernet0/0/3
#
return



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
