利用 TCP IP 模型理解数据通信过程

1. 回顾TCP/IP模型

什么是数据网络（Data Network）？简单地说，数据网络就是一个由各种设备搭建起来的一张网，常见的设备有：路由器、交换机、防火墙、负载均衡器、IDS/IPS、VPN服务器等等。数据网络最基本的功能就是实现不同节点之间的数据互通，也就是数据通信。

TCP/IP模型是当今IP网络的基础（也被称为DoD模型，上图我贴出的并不是标准的TCP/IP模型，为了方便下文的阐述，这里给出的是一个TCP/IP模型与OSI模型的对等模型），它将整个数据通信的任务划分成不同的功能层次（Layer）,每一个层次有其所定义的功能，以及对应的协议。打个比方，对于一家公司而言，一笔业务需要各个部门相互协同工作才能完成，部门与部门之间既相互独立，但是又需要相互配合，可以借用这种思路来理解TCP/IP参考模型。分层参考模型的设计是非常经典的理念：

1. 层次化的模型设计将网络的通信过程划分为更小、更简单的部件，因此有助于各个部件的独立开发、设计和故障排除；
2. 层与层之间相互独立，又互相依赖，每一层都有该层的功能、以及定义的协议标准。层层之间相互配合，共同完成数据通信的过程；
3. 通过组件的标准化，允许多个供应商进行开发；
4. 通过定义在模型的每一层实现什么功能，鼓励产业的标准化；
5. 允许各种类型的网络硬件和软件相互通信。

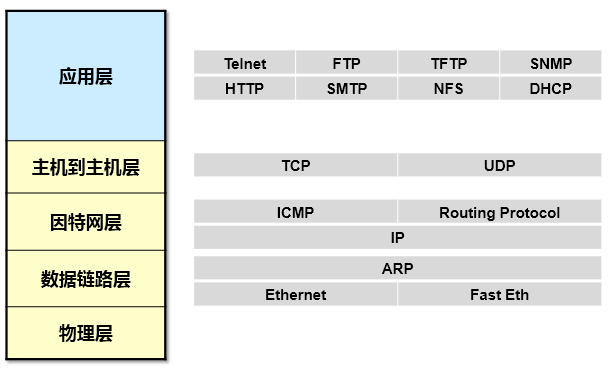

上面这张图显示的就是每个层次对应的代表性协议。

2. 理解数据通信过程

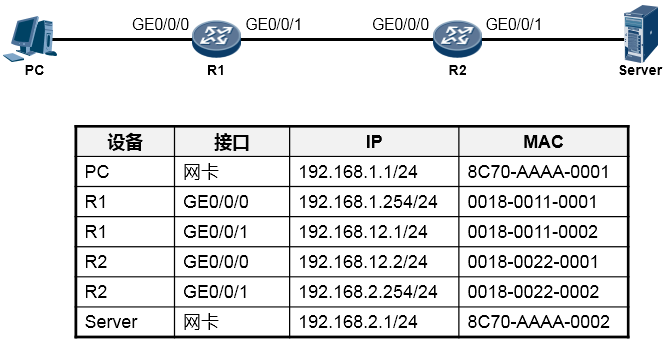

根据上图所示的网络拓扑（Topology），我们来分析一下PC访问Server的WEB服务的详细通信过程。

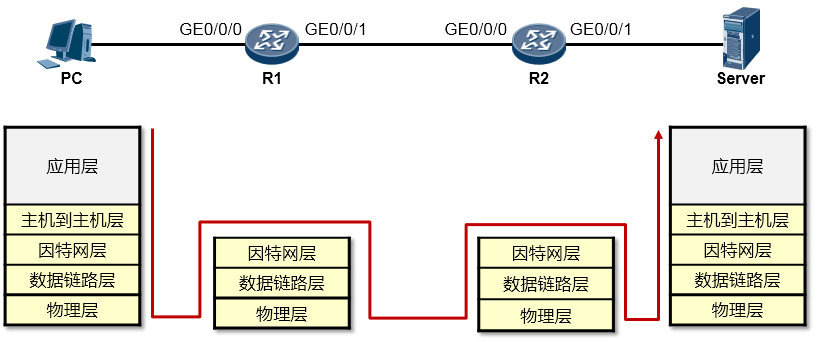

在阐述过程中，我们聚焦的重点是利用TCP/IP参考模型理解数据通信过程，因此可能会忽略部分技术细节，例如DNS、TCP三次握手等，这些技术细节这里暂不做讨论。现在你要换一种视野来看待这个“世界”了，想象一下上图所示的终端以及路由器都是一个个的“TCP/IP通信模型”，事实上，整个过程在宏观层面体现如下：

我们一步一步的来分析：

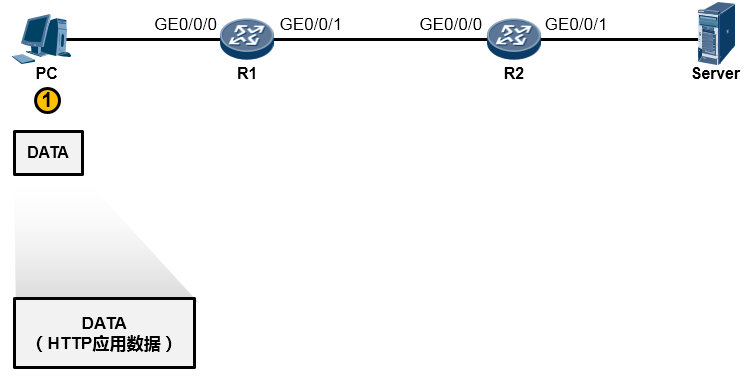

1. PC的用户在WEB浏览器中访问Server的WEB服务（这里我们暂且不去关注HTTP交互、DNS交互等细节，重点看通信过程），PC的这次操作将触发HTTP应用为用户构造一个应用数据（如下图所示）。当然这个数据最终要传递到Server并“递交”到Server的HTTP应用来处理，但是HTTP不关心数据怎么传、怎么寻址、怎么做差错校验等等，这些事情交由专门的层次来完成，所以HTTP应用数据还需经过一番“折腾”才能从PC传到Server，OK GO。

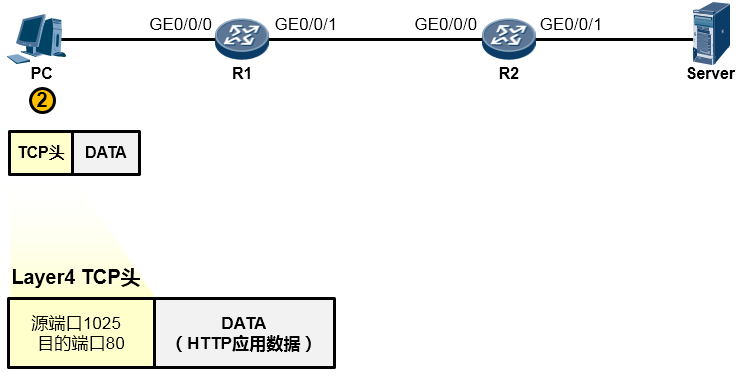

2. 由于HTTP基于TCP，因此这个应用数据交由参考模型中的主机到主机层（第4层）进一步处理。在该层，上层HTTP应用的数据被封装一个TCP的头部（可以简单的理解为套了一个TCP的信封）在TCP头部中我们重点关注两个字段（信封上写的东西），一个是源端口号，另一个是目的端口号，源端口号为随机产生的端口号（是PC本地设置的、专门用于本次会话的端口），目的端口号为80（HTTP服务对应的默认端口号是80），如下图所示。然后这个数据段（Segment）被交给下一个层处理。

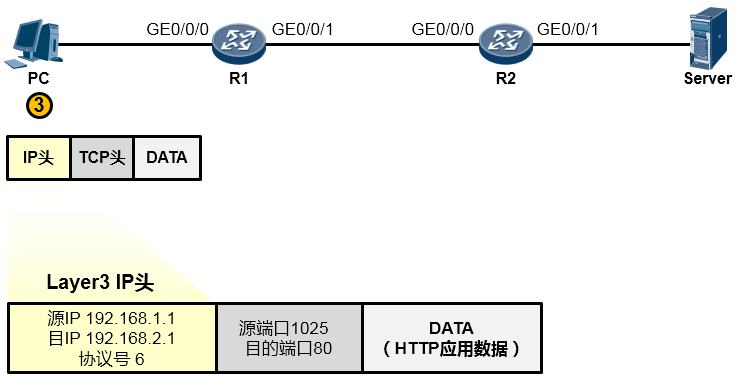

3. 下一层是网络层，也叫因特网层（第3层），处于这个层的IP协议为这个上层下来的数据封装一个IP头部（在之前的基础上又套了一个信封，如下图所示），以便该数据能够在IP网络中被网络设备从源转发（路由）到目的地。在IP头当中我们重点关注源IP地址、目的IP地址、协议号这三个字段。其中源地址填写的是PC自己的IP地址192.168.1.1，目的地址存放的是Server的IP地址192.168.2.1，而协议号字段则存放的是值6，这个值是一个众所周知（Well-Known），也就是行业约定的值，该值对应上层协议类型TCP，表示这个IP头后面封装的上层协议为TCP（形象点的描述是，协议字段用于表示这个IP信封里装的是一个TCP的内容）。搞定之后，这个数据被交给下一层处理。

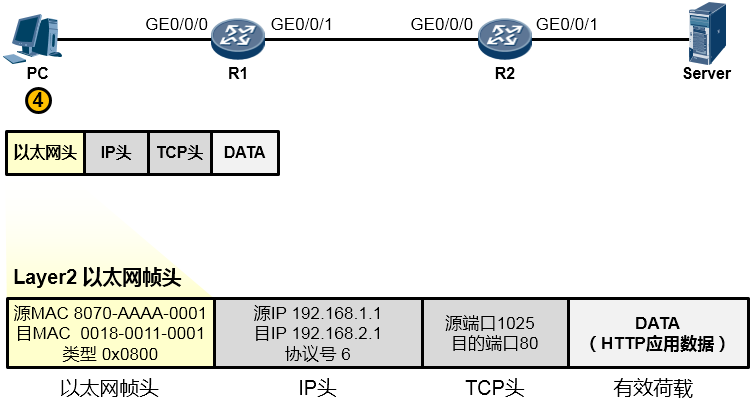

4. 为了让这个IP数据包能够在链路上传输（从链路的一个节点传到另一节点），还要给数据包封装上一个数据链路层（第2层）的头部，以便该数据能够在链路上被顺利传输到对端。由于PC与R1之间为以太网链路，因此上层来的IP数据包被封装一个以太网的数据帧头（再增加一个信封）。这个帧头中写入的源MAC地址为PC的网卡MAC，那么目的MAC呢？PC知道，数据的目的地是192.168.2.1这个IP，而本机IP是192.168.1.1/24，显然，目的地与自己并不在同一个IP网段，因此需要求助于自己的默认网关，让网关来帮助自己将数据包转发出去。那首先得把数据转发到网关吧？因此目的MAC地址填写的就是网关192.168.1.254对应的MAC地址。但是初始情况下，PC可能并不知晓192.168.1.254对应的MAC地址，所以，它会发送一个ARP广播去请求192.168.1.254的MAC，R1的GE0/0/0口会收到这个ARP请求并且回送ARP响应报文。如此一来PC就知道了网关的MAC，它将网关MAC 0018-0011-0001填写在以太网数据帧头部的目的MAC地址字段中。另外，以太网数据帧头的类型字段写上0x0800这个值，表示这个数据帧头后面封装的是一个IP包。费了好大劲儿，这个数据帧（Frame）终于搞定了，如下图所示：

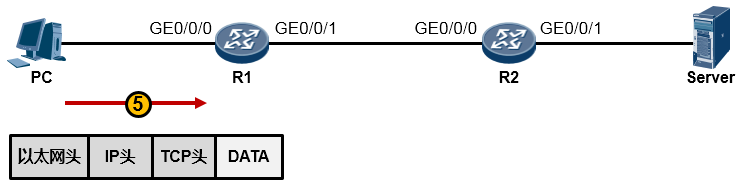

5. 值得一提的是，事实上在物理链路中传输的是比特（bit）流，或者电气化的脉冲型号，只不过为了方便理解和更加直观地分析，我们往往会以IP包或者数据帧的形式来阐述通信过程。所以从物理上说，最终这个以太网数据帧变成了一堆的101110101从网线传到了路由器R1上，如下图所示：

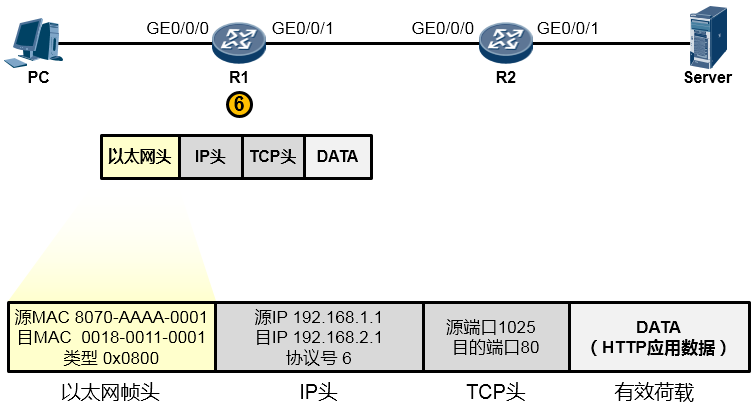

6. 路由器R1在收到这一串的1010…后，先将他们还原成数据帧（如下图所示）。然后会采用相应的机制检查一下数据帧在传输过程中是否有损坏，如果没有损坏，那么就瞅瞅数据帧头部中的目的MAC地址，看看目的MAC地址是不是我收到这个数据帧的GE0/0/0接口的MAC，结果发现正好是自己的MAC，那么它会很高兴，觉得这个数据帧是给它的，它查看数据帧头部的类型字段，发现是0x0800，于是它知道里头装的是一个IP包，接着它将以太网帧头剥去，或者说解封装，然后将里面的数据移交给上层的IP协议继续处理。

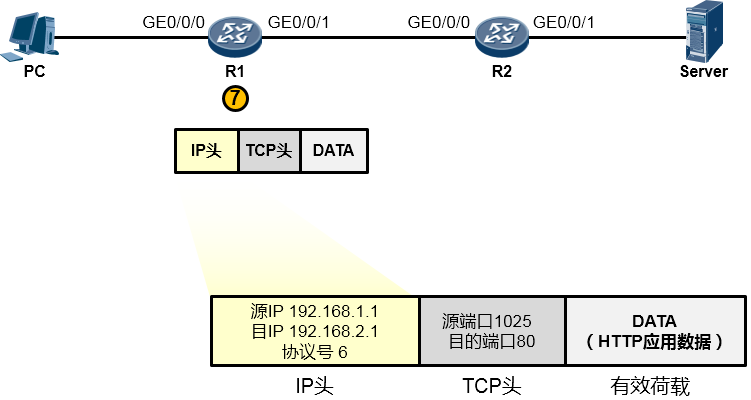

7. 现在R1的IP协议栈接着处理这个报文。它会先校验一下数据在传输过程中IP报文有没有受损，如果没有，它就查看IP头中的目的IP地址（如下图所示），结果发现目的IP地址为192.168.2.1，并不是自己的IP地址——原来这个数据包是发给别人的，于是它开始拿着目的地址192.168.2.1到自己的地图（路由表）里去查询，看看有没有到192.168.2.1这个目的地的路径，结果发现有，并且这个路由条目指示它把数据包从从GE0/0/1口送出去，并交给192.168.12.2这个下一跳IP地址。于是它不再继续拆开IP头看里头的东东了，而是乖乖的将IP数据包往下交还给数据链路层去处理。

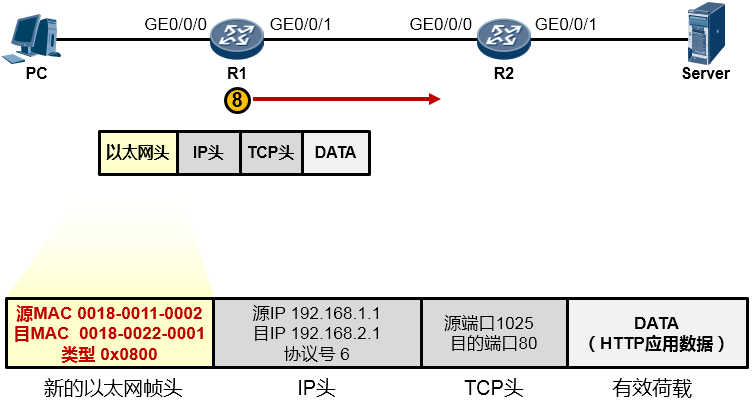

8. 现在数据链路层继续处理上层下来的IP包，它为这个IP包封装上一个新的以太网帧头，帧头中源MAC地址为R1的GE0/0/1口的MAC：0018-0011-0002，目的MAC是这个数据包即将交给的下一跳路由器192.168.12.2对应的MAC，当然初始情况下R1是不知道这个MAC的，因此又是一轮ARP请求广播及回应过程并最终拿到这个MAC：0018-0022-0001，于是它将这个值填写在目的MAC字段中。完成了新的数据帧封装后（如下图所示），R1把这个数据帧变成1010101…通过电气信号传递给R2。

9. R2收到这些10101…后，同样的，还是先将其还原成帧，然后查看帧头，发现目的MAC填写的就是自己接口的MAC，并且帧头中类型字段写的是0x0800（指示上层协议是IP，也就是数据帧头内封装的是一个IP包），于是将数据帧头剥去，将里头的IP数据包交给IP协议去处理。

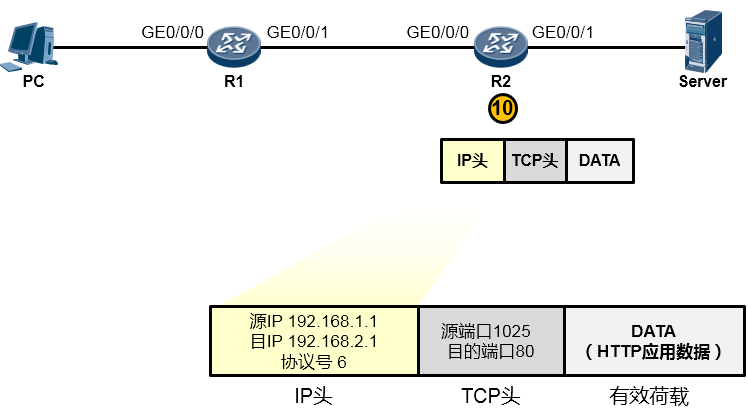

10. 而IP协议在处理过程中发现，目的IP地址并非本路由器的IP（如下图所示），于是它知道这个数据包不是发送给自己的，它拿着目的IP地址192.168.2.1在自己路由表中查询，结果发现，R2的GE0/0/1口就连接着192.168.2.0/24网络，原来家门口就是了，于是它将这个IP包交还给下层协议去处理。

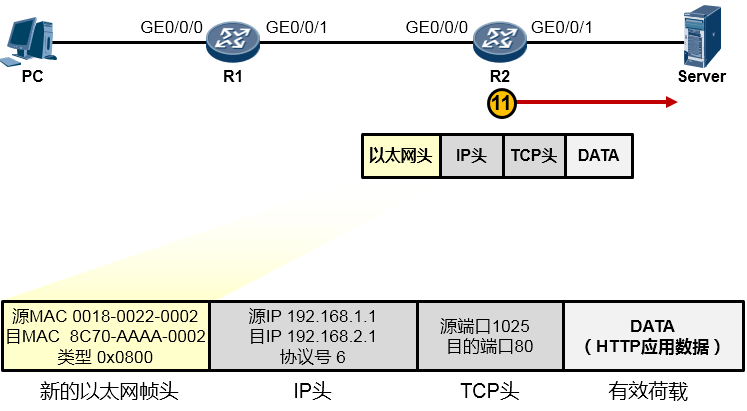

11. 接下来又是重新封装成帧，R2为这个IP包封装一个新的数据帧头部，帧头中，源MAC为R2的GE0/0/1口的MAC，目的MAC为192.168.2.1这个IP地址对应的MAC，如果ARP表里有192.168.2.1对应的MAC，则直接将MAC地址写入目的MAC中，如果没有，则发ARP请求报文去请求该地址。另外类型字段依然填写0x0800。最终，R2将这个数据帧传给了Server，如下图所示：

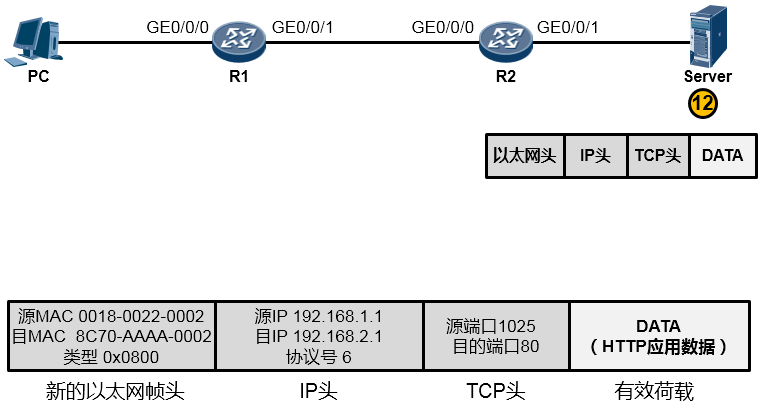

12. 好不容易，终于数据帧到达了Server（如下图所示）。Server首先将这些比特流还原成帧，然后做校验看看帧是否损坏，如果没有，则查看数据帧的目的MAC，结果发现就是自己的网卡MAC，于是查看类型字段，发现是0x0800，知道这里头装的是一个IP包，于是将帧头剥去，将内层的IP数据包交给IP协议去处理。IP协议层收到这个数据包之后，首先查看IP包是否损坏，如果没有，则查看目的IP地址，发现目的IP地址是192.168.2.1——正是自己的网卡IP，于是它知道，这个IP包是发给自己的，因此继续查看IP包头中的协议字段，发现协议字段填写的是6这个值，原来这个IP包头后面封装的是一个TCP的数据，于是将IP包头剥去，将里头的TCP数据交给上层的TCP协议处理。而TCP在处理这个数据的时候，查看TCP头部的目的端口号，发现目的端口号是80，而Server本地的TCP 80端口是开放的，开放给HTTP应用了，因此它将TCP头部剥去，将里头的载荷交给HTTP应用。终于，从PC发送出来的HTTP应用数据到达了目的地——Server的HTTP应用的手中。
