神州数码Vlan功能典型配置

一、组网需求

PC1和PC2分别连接到交换机的端口E 0/0/1和E 0/0/2，端口分别属于Vlan 10和Vlan 20。

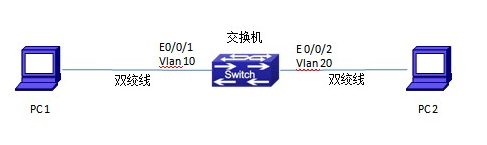

二、组网图

三、配置步骤

配置方法1：

1.创建（进入）Vlan 10，将E 0/0/1加入到Vlan 10。

switch(config)#vlan 10
switch(config-vlan10)#switchport interface ethernet 0/0/1
switch(config-vlan10)#exit






1

2

3


2.创建（进入）Vlan 20，将E 0/0/2加入到Vlan 20。

switch(config)#vlan 20
switch(config-vlan20)#switchport interface ethernet 0/0/2
switch(config-vlan20)#exit






1

2

3


配置方法2：

1.创建（进入）Vlan10.

switch(config)#vlan 10
switch(config-vlan10)#exit






1

2


2.进入接口E 0/0/1，并以ACCESS方式加入Vlan 10

switch(config)#interface ethernet 0/0/1
switch(config-if-Ethernet0/0/1)#switchport access vlan 10






1

2


3.创建（进入）Vlan20.

switch(config)#vlan 20
switch(config-vlan20)#exit






1

2


4.进入接口E 0/0/2，并以ACCESS方式加入Vlan 20

switch(config)#interface ethernet 0/0/2
switch(config-if-Ethernet0/0/2)#switchport access vlan 20






1

2


四、配置关键点

1.如果环境中需要配置多个连续Vlan时（例如：Vlan1-Vlan20)可以使用以下命令创建：

switch(config)#vlan 1-20






1


注：创建多个Vlan时，可使用vlan ID1-ID2这样的方式创建，一次最多创建 512 个Vlan

上述命令只适用于创建连续Vlan，如果希望创建vlan1-22,Vlan24-50。需要使用两次命令创建

2.如果环境中有多个端口需要加入某一Vlan，或是需要设置多个接口的属性时。可使用以下命令

switch(config)#interface ethernet 0/0/1-20
switch(config-if-range)#switchport access vlan 20






1

2


注：上述命令同时将E 0/0/1 -E 0/0/20端口加入到Vlan 20，模式是Access。
