中兴ZXR10 160智能集成多业务路由器快速安装指南，图文并茂

工具参考

斜口钳

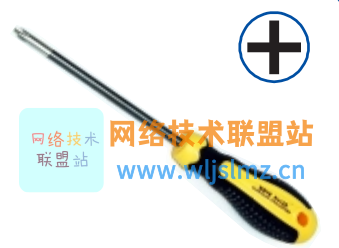

十字螺丝刀

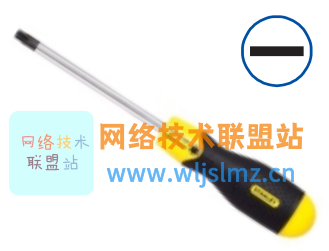

一字螺丝刀

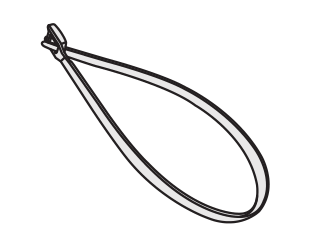

线扣

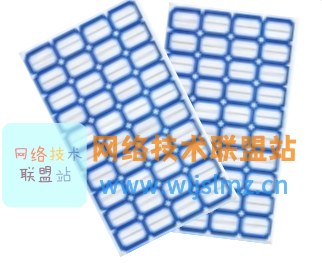

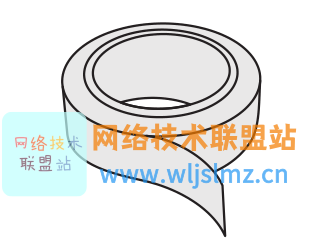

标签纸

光纤绑扎带

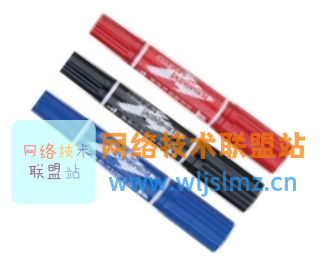

记号笔

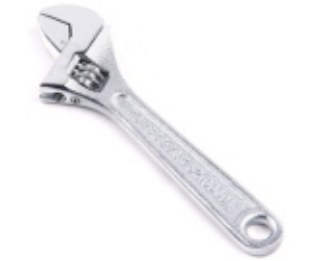

活动扳手

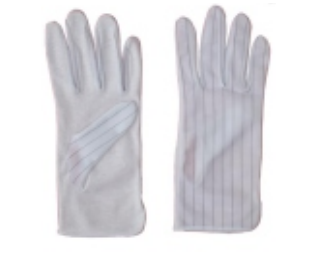

防静电手套

设备附件

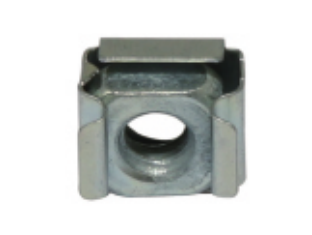

浮动螺母

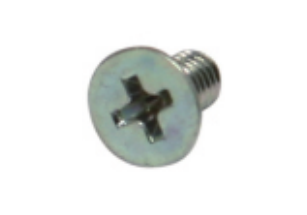

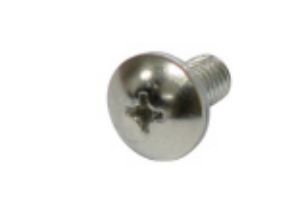

M3 螺钉

M5 螺钉

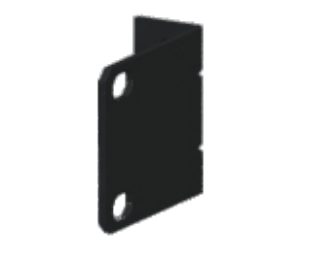

ZXR10 160 侧耳

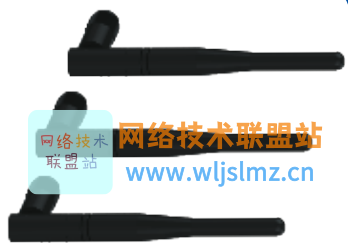

3G/LTE天线

WiFi天线

常见接口介绍

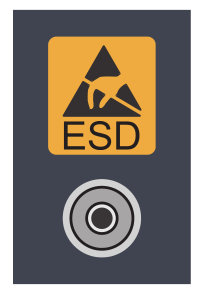

ESD 孔

接地螺钉

Console 口

以太电口

交流电源插座

Micro USB口

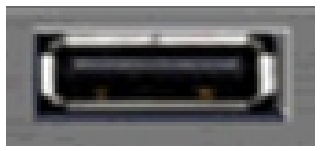

USB3.0接口

COMBO口

安装前注意事项:

• 安装前应对机房环境进行检查，确保机房已具备设备正常运行的环境要求。
• 安装前请做好防静电保护措施，如佩戴防静电手套或防静电手腕。
• 安装设备时，必须先接地线；拆除设备时，必须最后拆地线。
• 自然散热的设备在工作情况下，推荐设备间的距离要大于等于3U。

安装设备到桌面

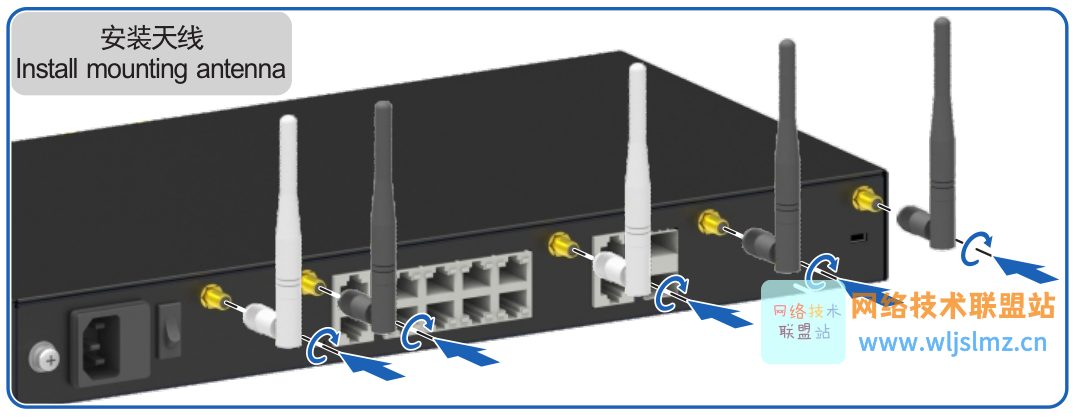

安装天线

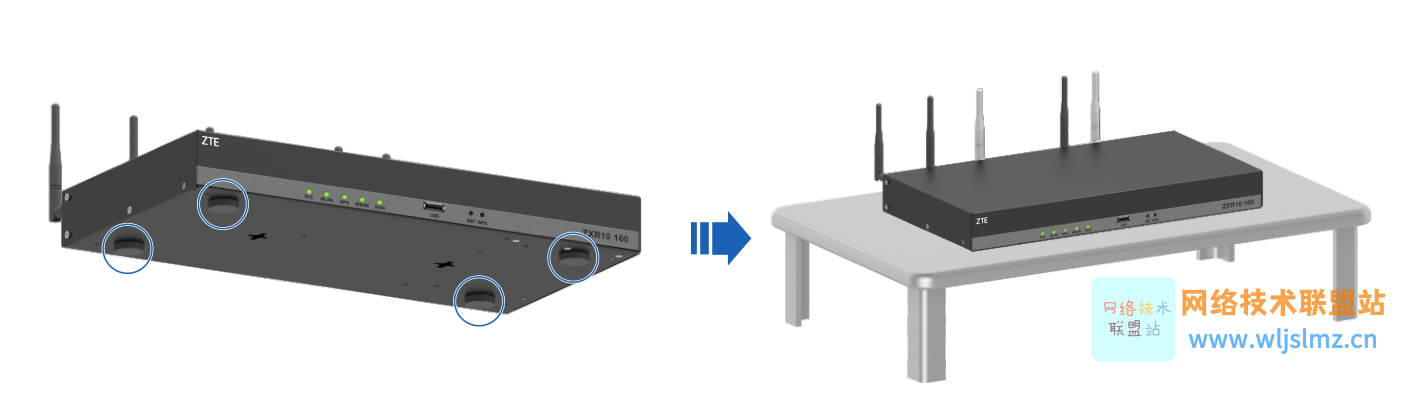

ZXR10 160系列路由器安装到桌面步骤如下：

1. 保证桌面清洁，将4个脚垫贴在设备底部。
2. 将设备平置于桌面上。

安装设备到机柜

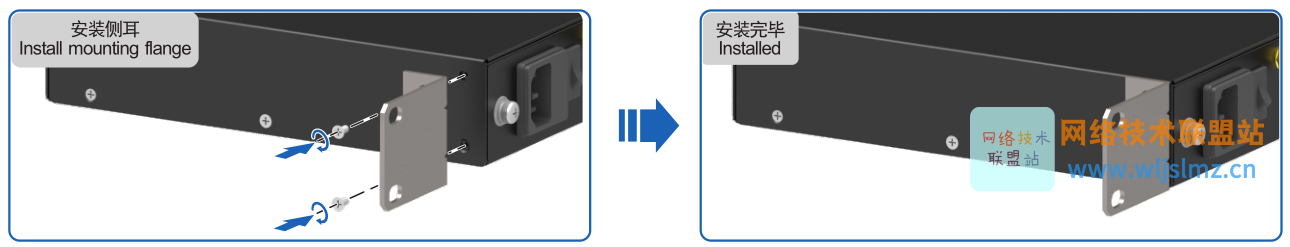

1、安装两边侧耳

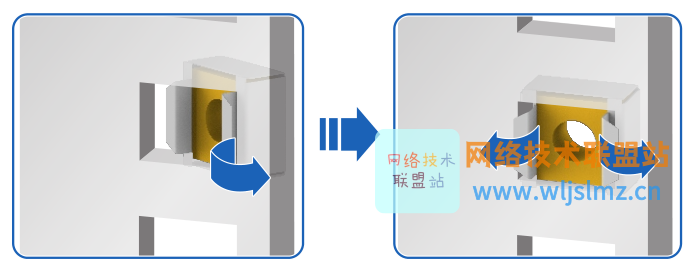

2、安装浮动螺母到机柜

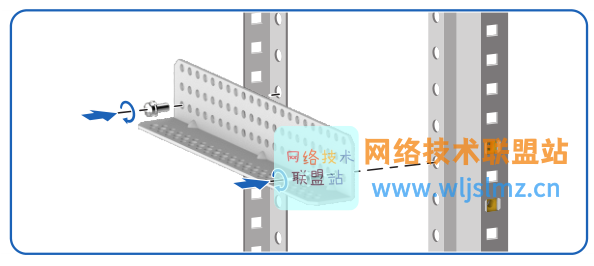

3、在机柜立柱上安装两个托板

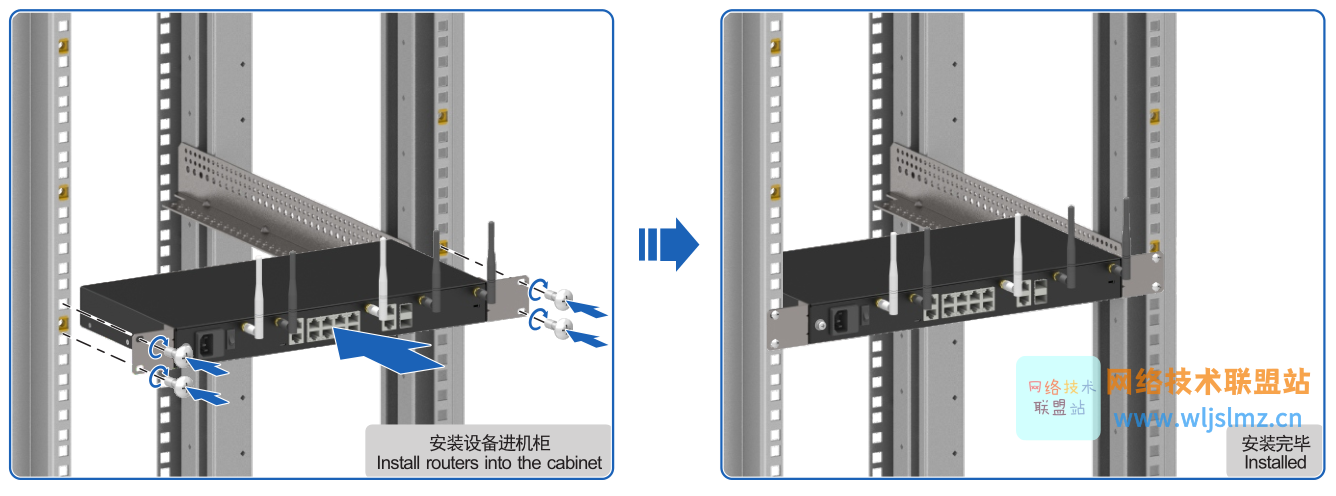

4、安装设备到机柜

安装设备到墙面

安装前注意事项:

• 在垂直墙面上2个壁挂螺钉的孔位连线呈水平状态，且间距为160 mm，打孔深度不小于22 mm。
• 螺钉导管（内径φ3，用户自备）插入墙面孔中时，末端需与墙面齐平。
• 螺钉（M3×16，用户自备）拧入导管时，1 .5 m m≤螺钉末端与墙面的间隙≤3.0 mm。
• 安装时请将设备的网口朝下，设备带通风孔的两个侧面与地平面垂直。

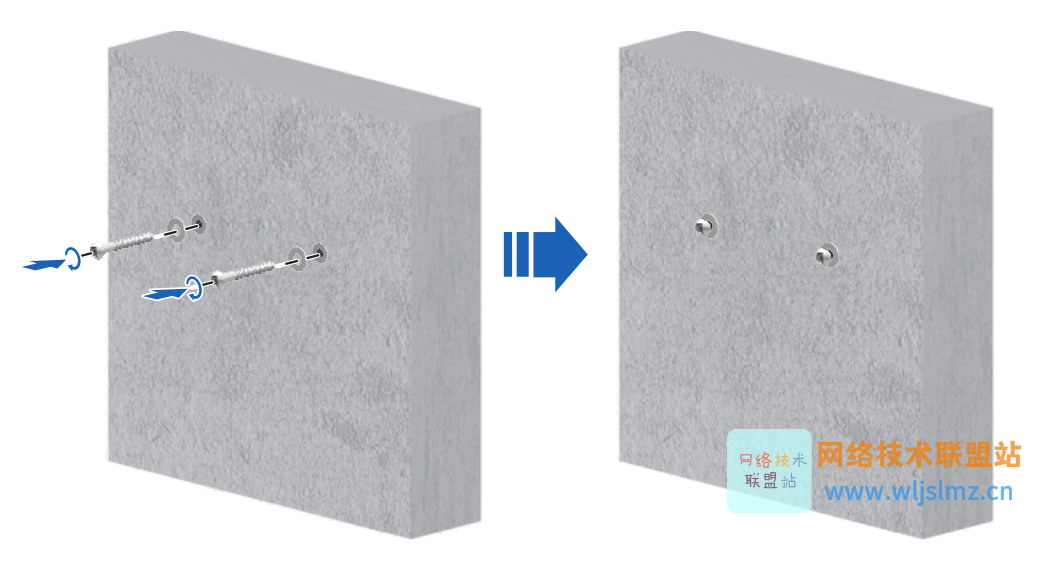

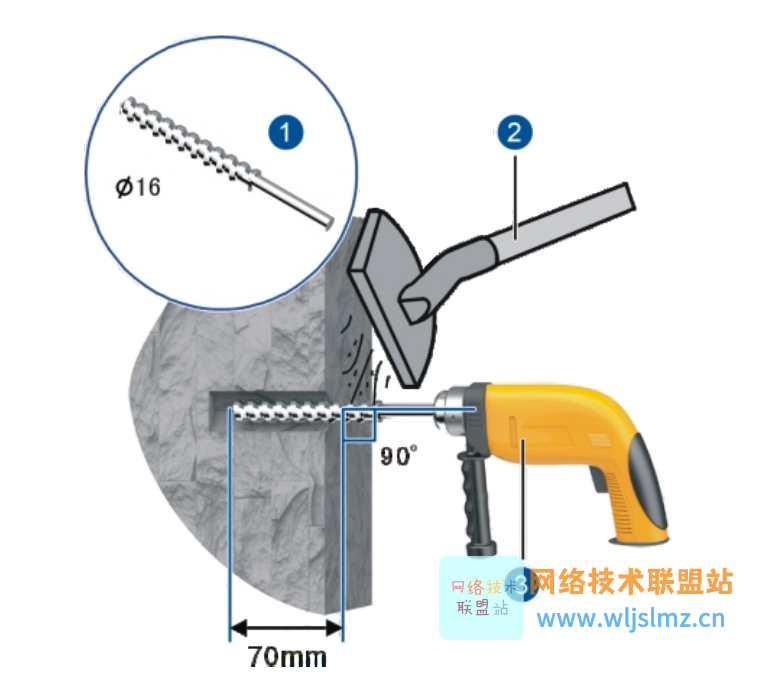

1、在垂直墙面打孔

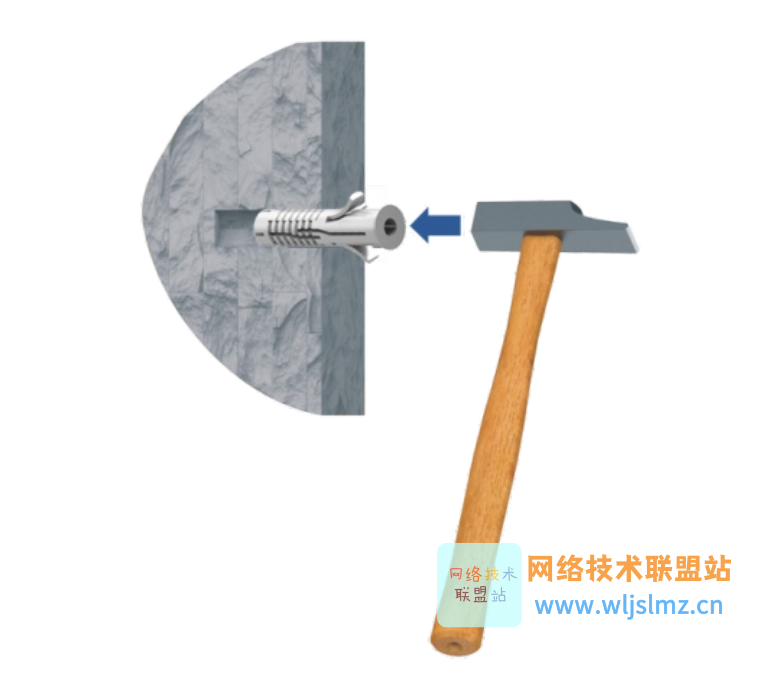

2、插入螺钉导管

3、螺钉拧入导管

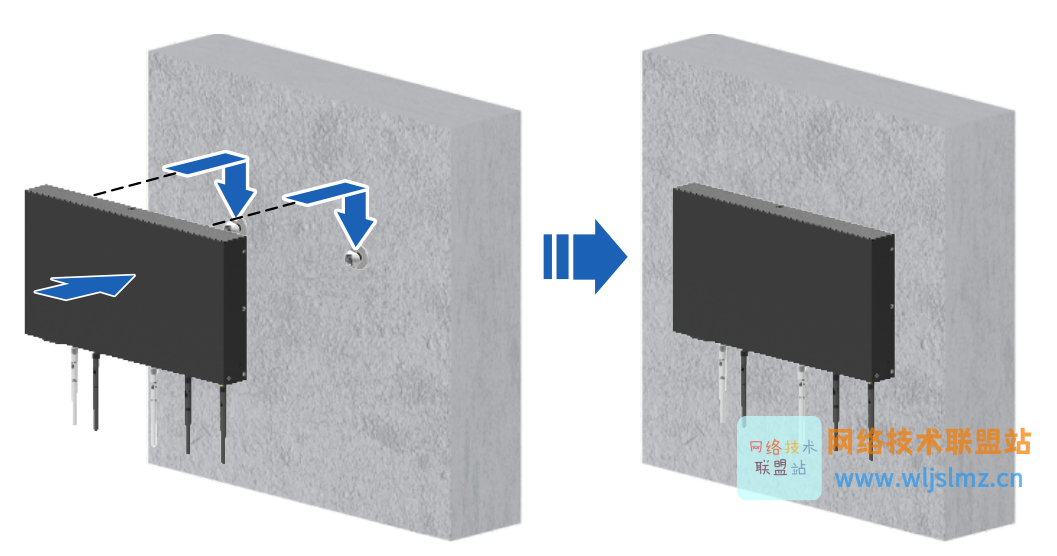

4、设备挂上螺钉

连接保护地线和电源线

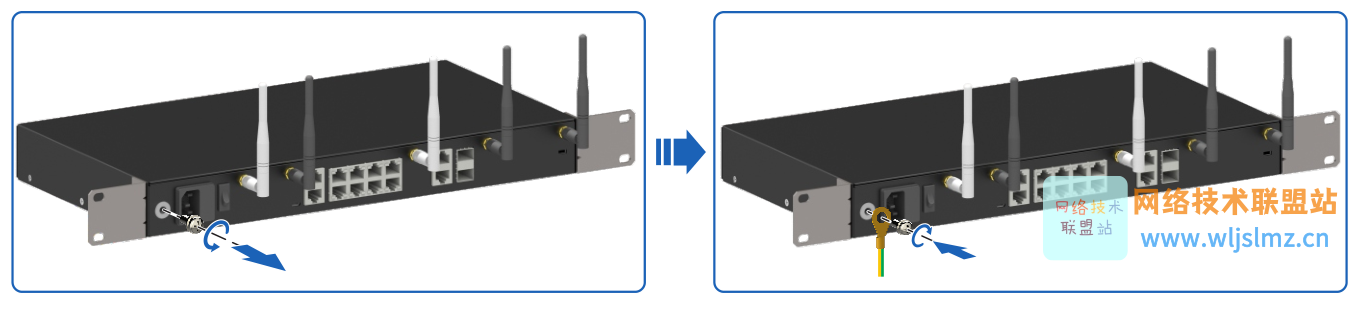

1、连接保护地线

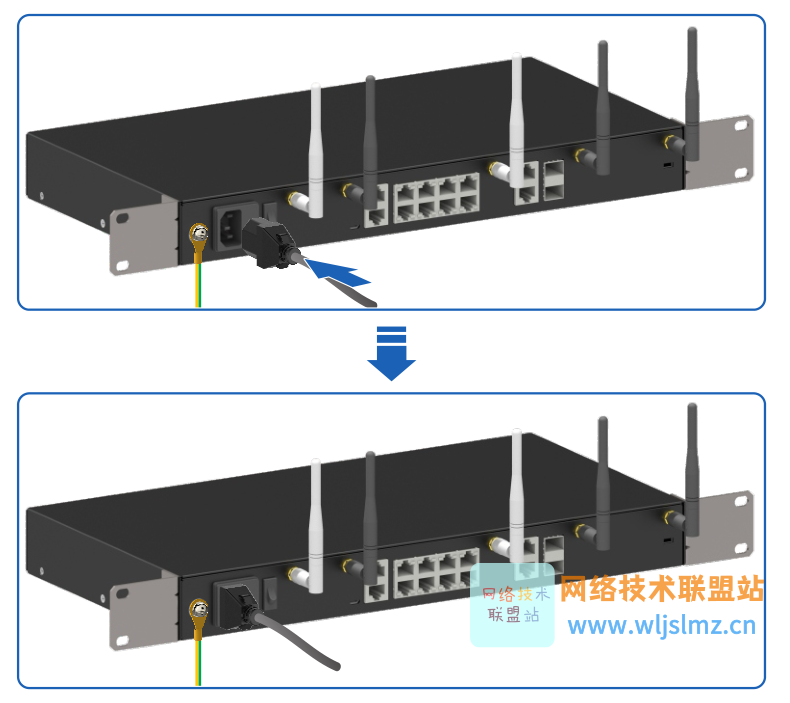

2、连接交流电源线

安装前注意事项

• 连接电源线前，配电盒或供电柜相应线路保持断开。
• 电源线为ZXR10 160系列设备专用， 禁止挪给其他设备使用，也禁止挪用其他设备的电源线给本设备使用。

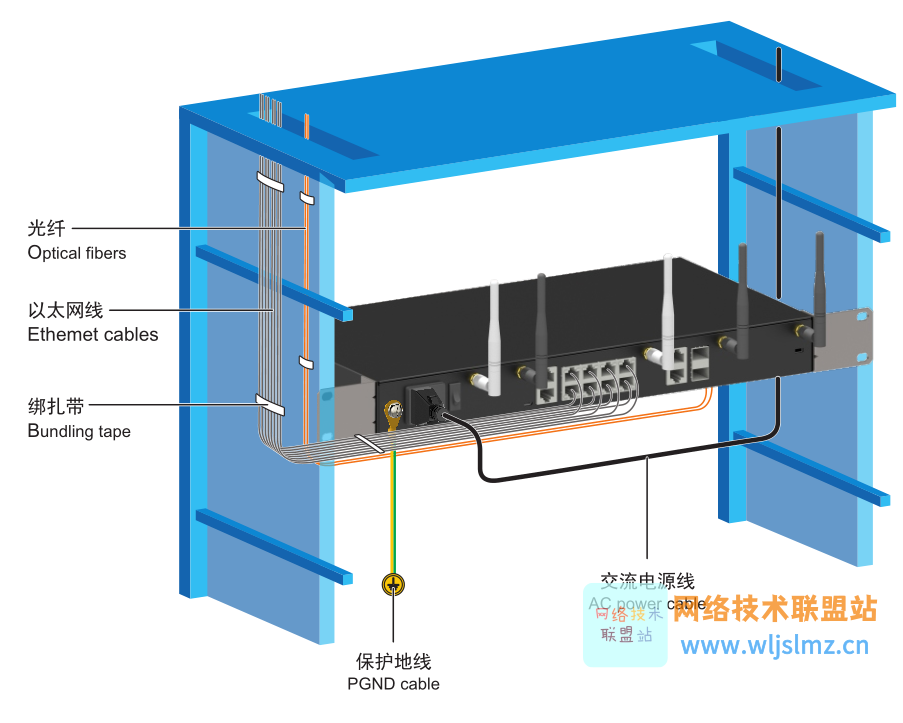

布放线缆

安装前注意事项

• 信号线应与强电流线或高压线分开绑扎，防止电磁干扰。
• 线缆布放应无交叉、无缠绕、无扭曲、弧度圆滑。
• 布放光纤时，要轻拿轻放，避免用力拉、压、挤光纤，不可过度弯折光纤。
• 线缆布放完成后应及时粘贴线缆标签（图中省略）以便标示，方便维护。

设备上电

1. 将电源模块开关拨至“ON”位置。
2. 上电后检查电源、风扇、各单板的指示灯状态是否正常。
