§01 直流电机转子

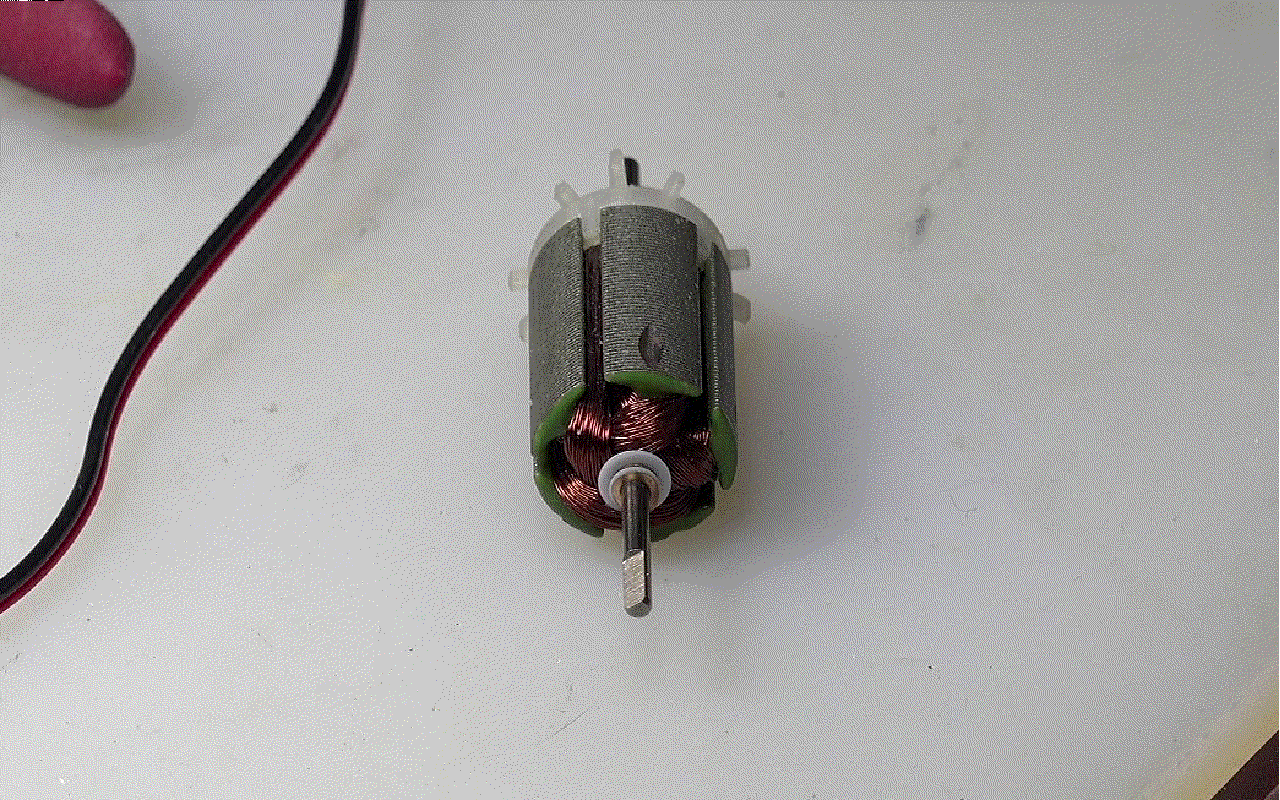

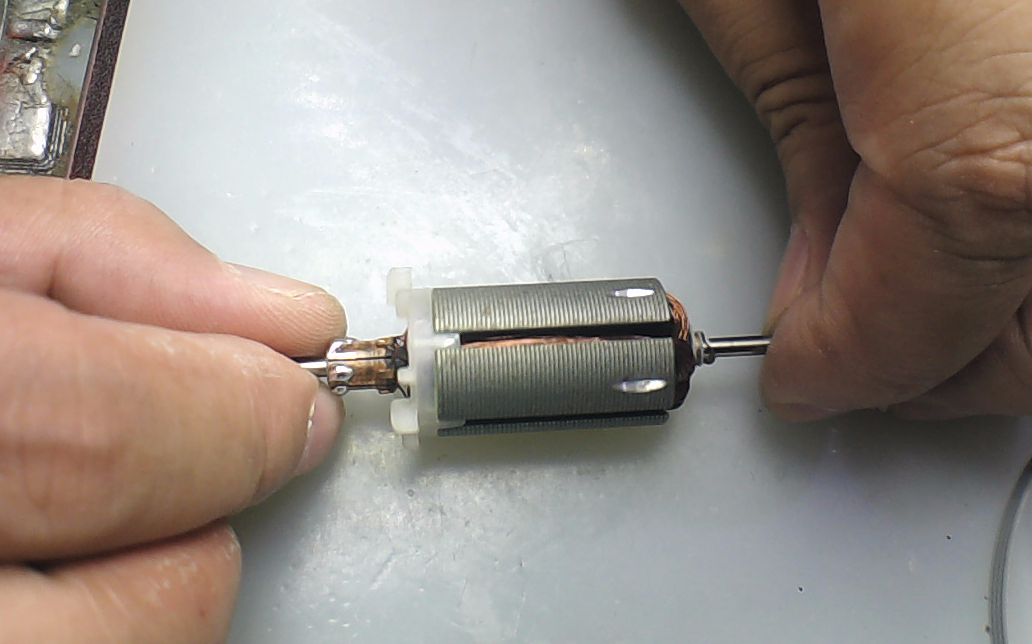

  手边有一个直流电机的转子， 可以看到它具有五个磁极， 还有五个转子线圈， 每个线圈绕制在相邻两个磁极上。 这样每个线圈之间就应该有互感。 下面来测量一下这些线圈的参数。

  

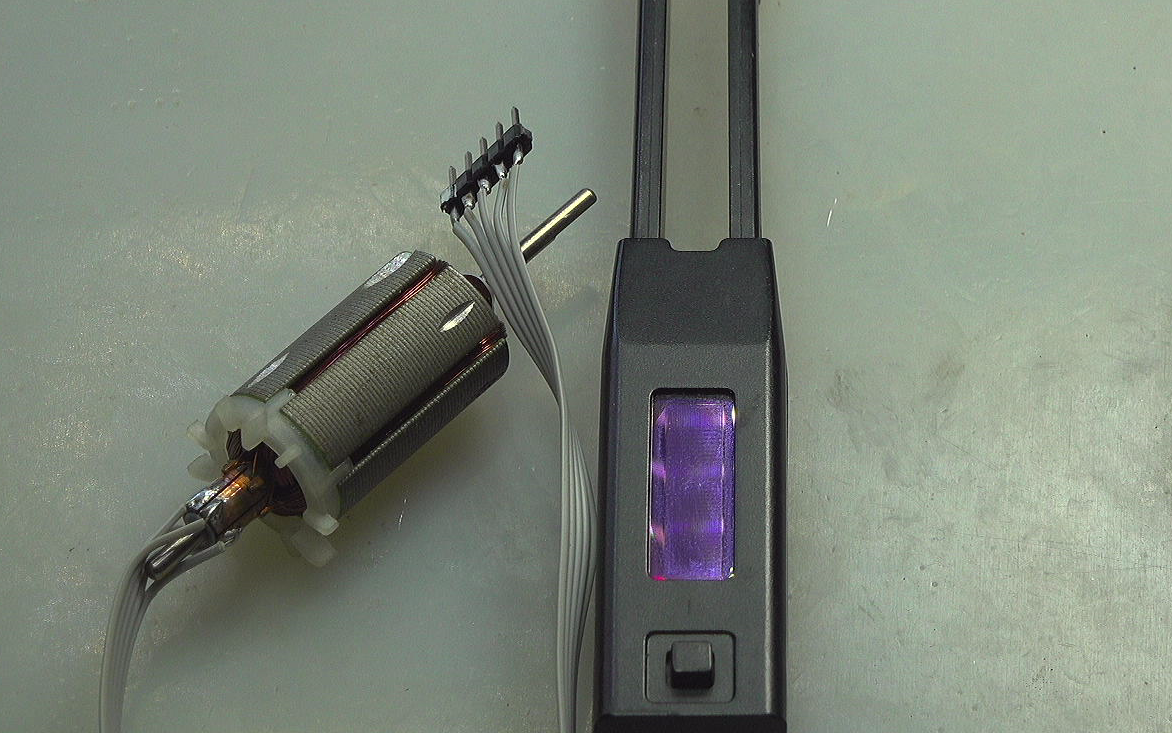

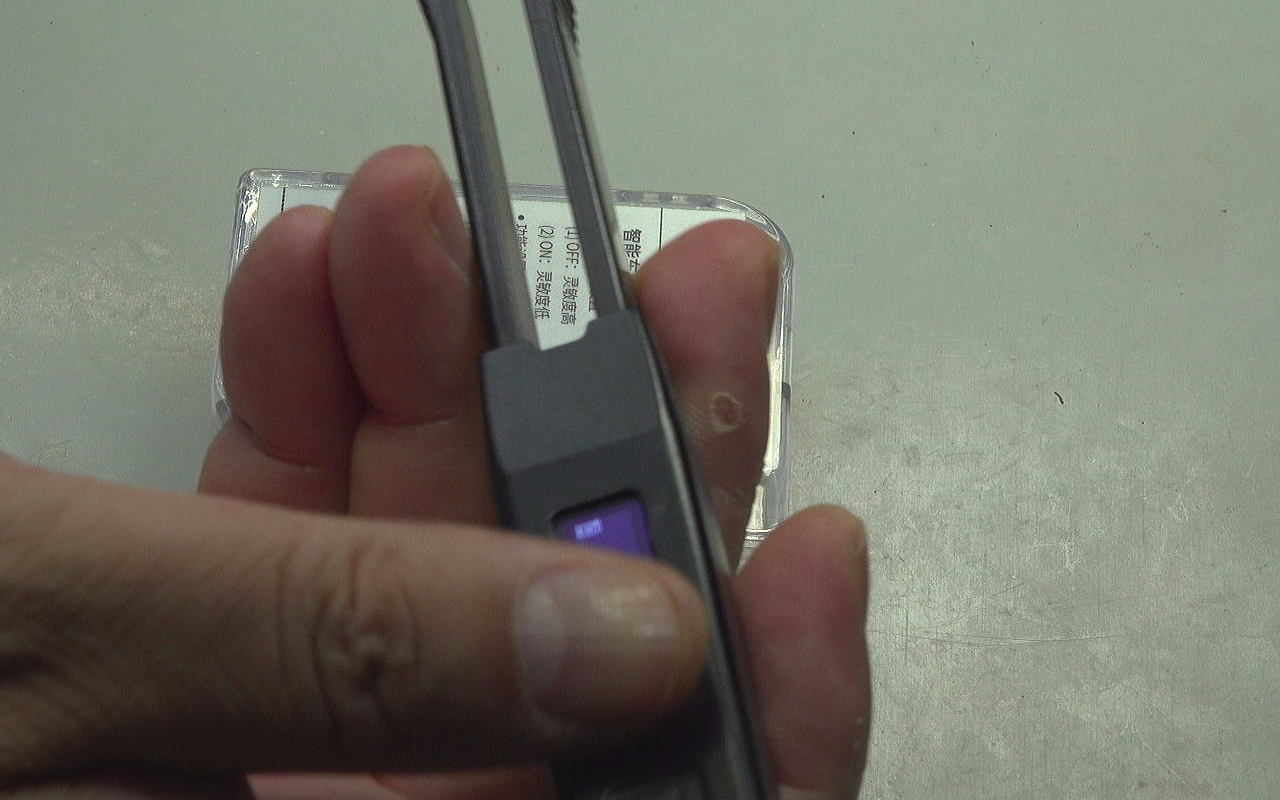

  从电机转子换流器上引出五个引线， 这样便于使用SmartTweezer进行测试。 总共五个绕组， 下面分别测量它们 两两之间的电感和电阻。

  

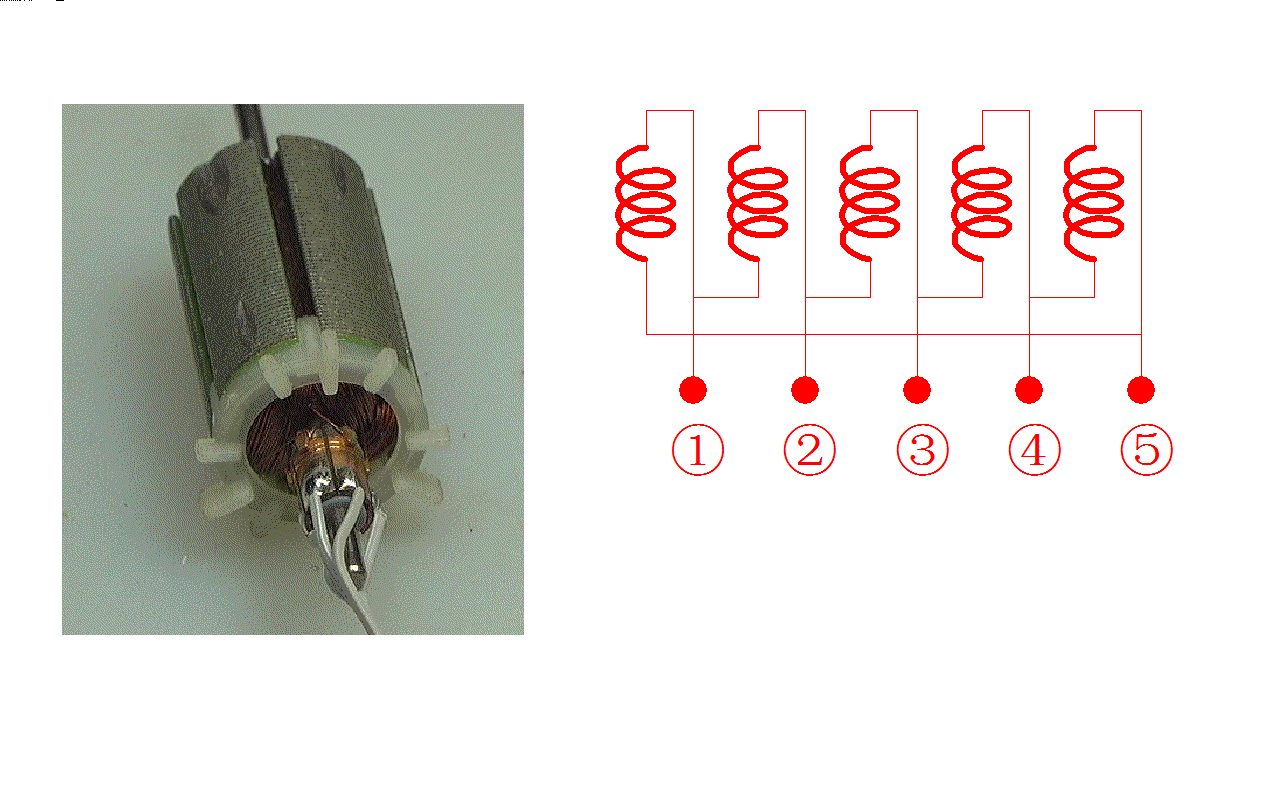

  这里给出测量的结果。 分别从第一个节点， 测量与其它四个节点的电感和电阻， 可以看到这些结果满足五个电感组成环形连接的形式。

  
  为了更加进一步确认两两绕组的参数， 下面给出了五个节点之间的电感和电阻， SmartTweezer 测量频率为 1kHz。 根据测量结果可以看到电阻和电感 的数值主要分为两类。 一小，一大。

  

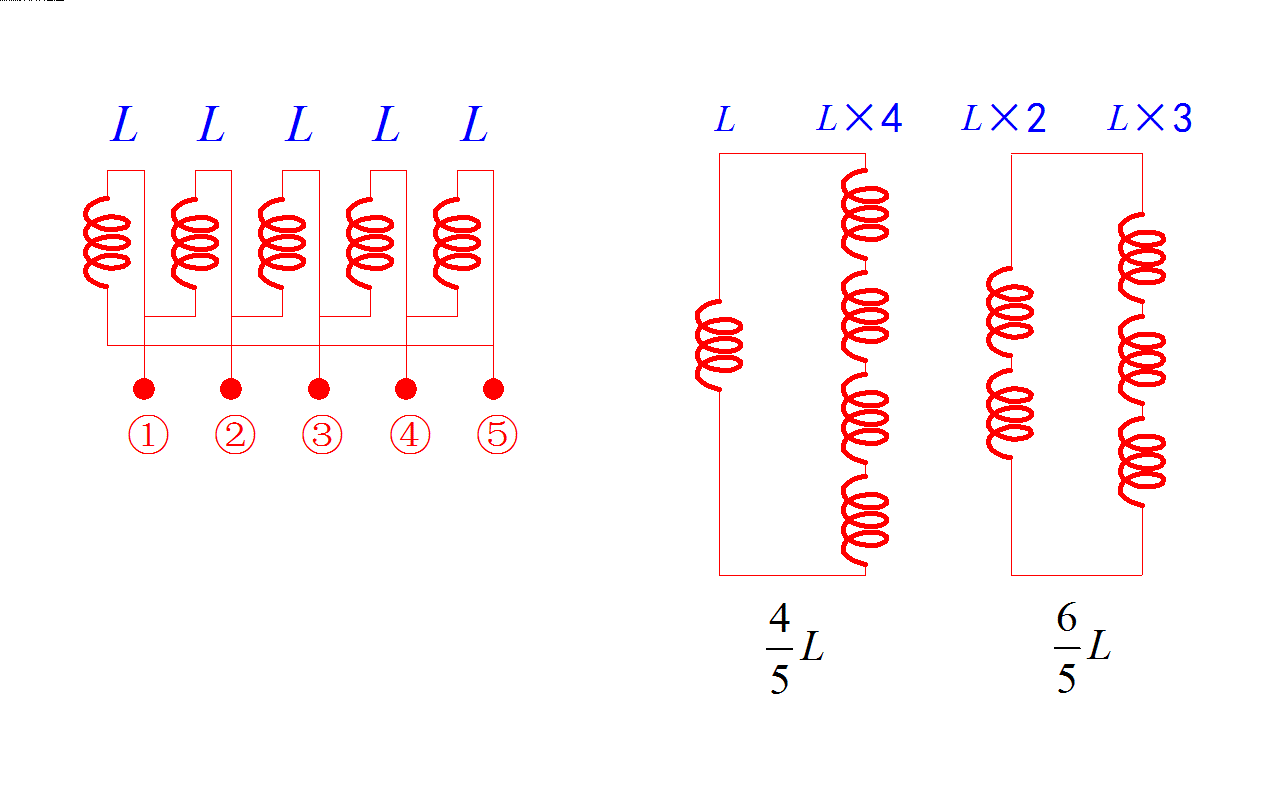

  这两类实际上可以从等效的串并联的角度来看到。 一类来自于单个电感与四个电感的并联； 另外一类来自于两个电感与三个电感的并联。 它们在数值上应该相差1.5倍。 可实际测量结果， 可以看到电感相差两倍以上； 电阻相差不到两倍。但大于1.5倍。

  

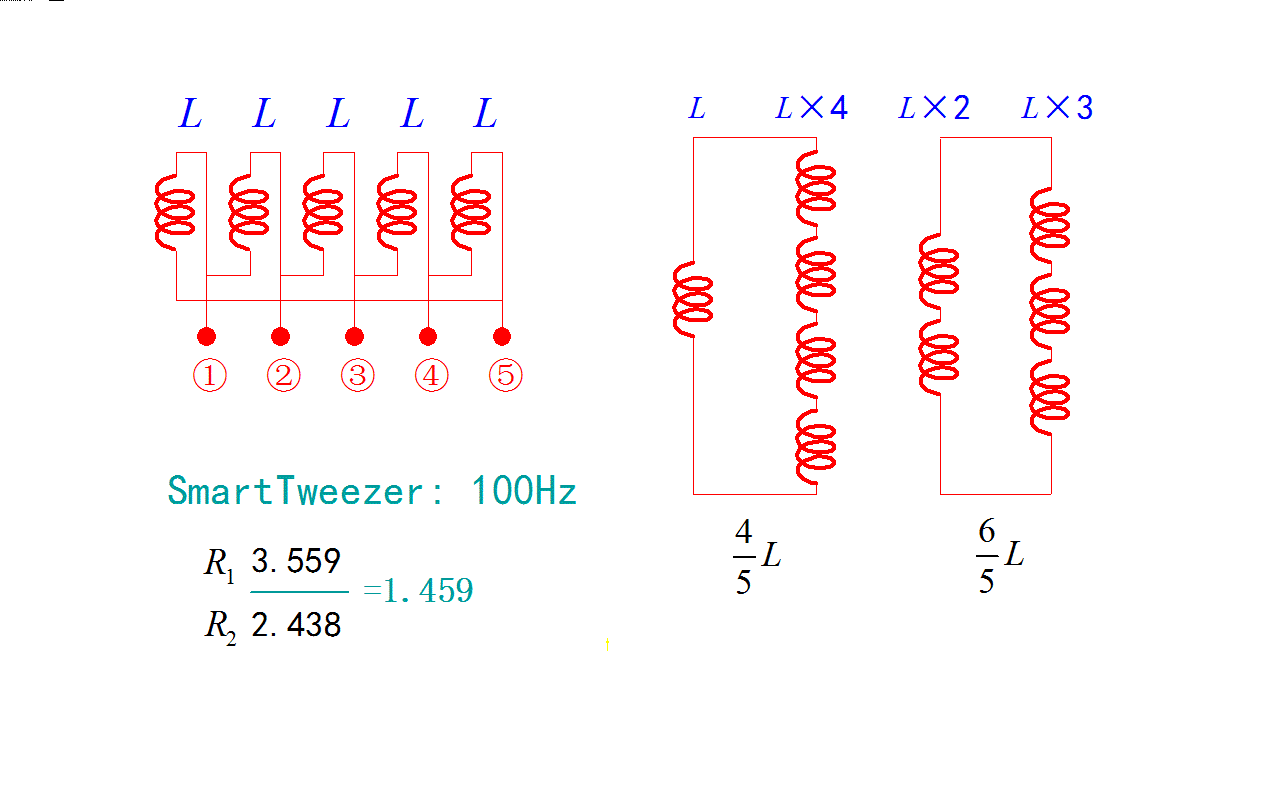

  由于线圈的电阻收到测量频率的影响，下面将 SmartTweezer 的测量频率改为 100 Hz。 重新测量两种配置下的线圈电阻， 可以看到它们之间的比值就接近 1.5 倍了。 由此可以知道上面分析模型是正确的。 对于电感测量结果来看， 它的两种情况比值大于1.5。 这种情况的原因只能有一个现象来解释， 那就是线圈之间存在着互感量。
  


※ 总 结 ※

  具体分析这些线圈之间的互感就比较复杂了。关于它们的讨论留作今后再进行吧。
