点击下方“Java编程鸭”关注并标星
更多精彩 第一时间直达
来源：https://yydatav.blog.csdn.net/?type=blog
效果图展示
一、 确定需求方案
1、确定产品上线部署的屏幕LED分辨率
本案例基于16:9 屏宽比，F11全屏显示。
2、部署方式
基于免安装可执行程序：支持Windows、Linux、Mac等各种操作系统；将程序复制到服务器上即可，无需其它环境依赖；
观看方式：既可在服务器上直接观看程序界面，也可在远程用浏览器打开播放，例如Chrome浏览器、360浏览器等。
二、整体架构设计
前端基于Echarts开源库设计，使用WebStorm编辑器；
后端基于Java Web实现，使用 IDEA 编辑器；
数据传输格式：JSON；
数据源类型：目前采用JSON文件方式，自行添加Mybatis可支持PostgreSQL、MySQL、Oracle、Microsoft SQL Server、SQLite，自行添加POI可支持Excel表格等，还可以定制HTTP API接口方式。
数据更新方式：采用http get 轮询方式 。在实际应用中，也可以视情况选择j监测后端数据实时更新，实时推送到前端的方式；
三、编码实现 （关键代码）
1、前端html代码 - 页面布局layout&样式style
-
<div class="container_fluid">
-
<!-- 标题栏 -->
-
<div class="row_fluid">
-
<div id="container_1" class="col-xs-12 col-md-12">
-
-
</div>
-
</div>
-
-
<!-- 上栏 -->
-
<div class="row_fluid">
-
-
<!-- 上左栏 -->
-
<div id="container_2" class="col-xs-12 col-md-4">
-
<div id="container_2_1" class="col-xs-12 col-md-6">
-
</div>
-
<div id="container_2_2" class="col-xs-12 col-md-6">
-
</div>
-
<div id="container_2_3" class="col-xs-12 col-md-12">
-
</div>
-
</div>
-
-
<!-- 上中栏 -->
-
<div id="container_3" class="col-xs-12 col-md-4">
-
<iframe src="myimg/video.mp4" scrolling="no" border=0 frameborder="no" framespacing=0
-
allowfullscreen="true" width="100%" height="100%"> </iframe>
-
</div>
-
-
<!-- 上右栏 -->
-
<div id="container_4" class="col-xs-12 col-md-4">
-
<div id="container_4_1" class="col-xs-12 col-md-3">
-
</div>
-
-
<div id="container_4_2" class="col-xs-12 col-md-3">
-
</div>
-
-
<div id="container_4_3" class="col-xs-12 col-md-3">
-
</div>
-
-
<div id="container_4_4" class="col-xs-12 col-md-3">
-
</div>
-
-
<div id="container_4_5" class="col-xs-12 col-md-6">
-
</div>
-
-
<div id="container_4_6" class="col-xs-12 col-md-6">
-
</div>
-
</div>
-
</div>
-
</div>
-
-
<!-- 下栏 -->
-
<div class="row_fluid">
-
<!-- 下左栏 -->
-
<div id="container_5" class="col-xs-12 col-md-4">
-
-
<div id="container_5_1" class="col-xs-12 col-md-12">
-
</div>
-
<div id="container_5_2" class="col-xs-12 col-md-12">
-
</div>
-
</div>
-
-
<!-- 下中栏 -->
-
<div id="container_6" class="col-xs-12 col-md-4">
-
</div>
-
-
<!-- 下右栏 -->
-
<div class="col-xs-12 col-md-4">
-
<div id="container_7" class="row_fluid">
-
<div id="container_7_1" class="col-xs-12 col-md-6">
-
</div>
-
<div id="container_7_2" class="col-xs-12 col-md-6">
-
</div>
-
<div id="container_7_3" class="col-xs-12 col-md-12">
-
</div>
-
</div>
-
</div>
-
-
</div>
2、前端JS代码 - 各个echarts图表
-
var idContainer_4_5 = "container_4_5";
-
function initEchart_4_5() {
-
// 基于准备好的dom，初始化echarts实例
-
var myChart = echarts.init(document.getElementById(idContainer_4_5), gTheme);
-
option = {
-
title: {
-
text: "年龄分布",
-
top: "10%",
-
left: "center",
-
textStyle: {
-
color: "#17c0ff",
-
fontSize: "12",
-
},
-
},
-
-
tooltip: {
-
trigger: "item",
-
formatter: "{a} <br/>{b}: {c} ({d}%)",
-
position: function (p) {
-
//其中p为当前鼠标的位置
-
return [p[0] + 10, p[1] - 10];
-
},
-
},
-
-
grid: {
-
left: "0",
-
right: "10",
-
bottom: "25%",
-
top: "20%",
-
containLabel: true,
-
},
-
-
xAxis: {
-
type: "category",
-
data: [],
-
axisLabel: {
-
textStyle: {
-
color: "rgba(255,255,255,.8)",
-
fontSize: 10,
-
},
-
},
-
axisLine: {
-
lineStyle: {
-
color: "rgba(255,255,255,.2)",
-
},
-
},
-
splitLine: {
-
lineStyle: {
-
color: "rgba(255,255,255,.1)",
-
},
-
},
-
},
-
yAxis: {
-
type: "value",
-
data: [],
-
axisLabel: {
-
textStyle: {
-
color: "rgba(255,255,255,.8)",
-
fontSize: 10,
-
},
-
},
-
axisLine: {
-
lineStyle: {
-
color: "rgba(255,255,255,.2)",
-
},
-
},
-
splitLine: {
-
lineStyle: {
-
color: "rgba(255,255,255,.1)",
-
},
-
},
-
},
-
series: [
-
{
-
name: "年龄分布",
-
type: "bar",
-
stack: "total",
-
label: {
-
show: true,
-
},
-
},
-
],
-
};
-
-
// 使用刚指定的配置项和数据显示图表。
-
myChart.setOption(option);
-
window.addEventListener("resize", function () {
-
myChart.resize();
-
});
-
}
-
-
function getKeys(dataList) {
-
var keys = [];
-
var len = dataList.length;
-
for (var i = 0; i < len; i++) keys.push(dataList[i].name);
-
return keys;
-
}
-
-
function asyncData_4_5() {
-
$.getJSON("myjson/bar_age.json").done(function (data) {
-
var myChart = echarts.init(document.getElementById(idContainer_4_5));
-
myChart.setOption({
-
xAxis: { data: getKeys(data) },
-
series: [{ data: data }],
-
});
-
}); //end $.getJSON
-
}
-
-
initEchart_4_5();
3、后端Java代码
-
@RestController
-
@RequestMapping("/json")
-
public class Process {
-
-
@RequestMapping("/{filename}")
-
public String json(@PathVariable("filename") String filename) throws Exception {
-
System.out.println(filename);
-
ChangeJSON(filename);
-
-
String jsonStr = readJSON(filename);
-
System.out.println(jsonStr);
-
return jsonStr;
-
}
4、数据通信 JSON
[{"name": "<18", "value": 2962}, {"name": "18-23", "value": 3119}, {"name": "24-30", "value": 2562}, {"name": "31-40", "value": 1024}, {"name": "41-50", "value": 2791}, {"name": ">50", "value": 4073}]
四、开发配置&代码结构说明

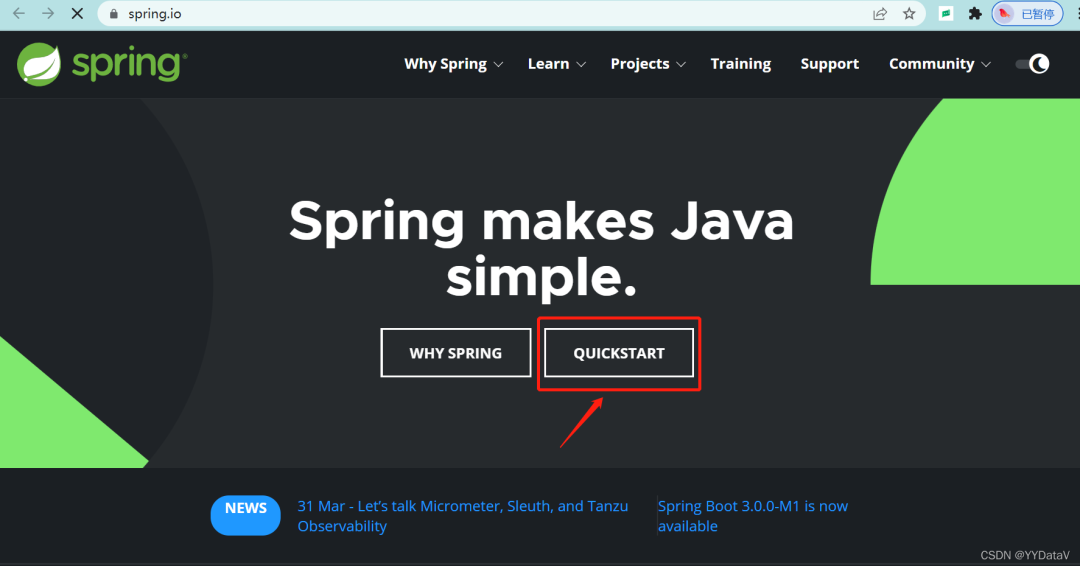

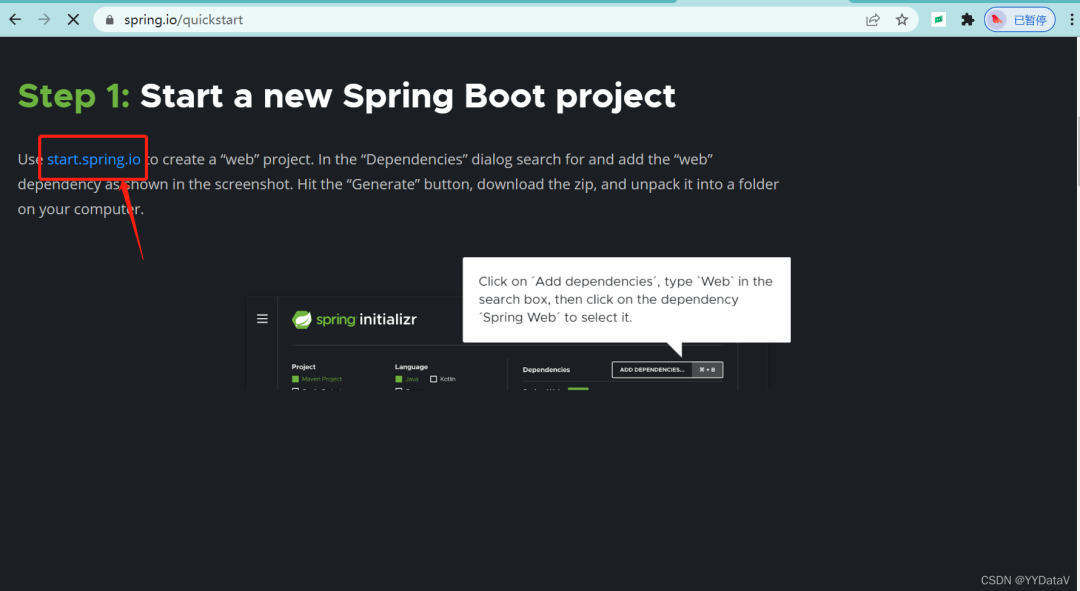

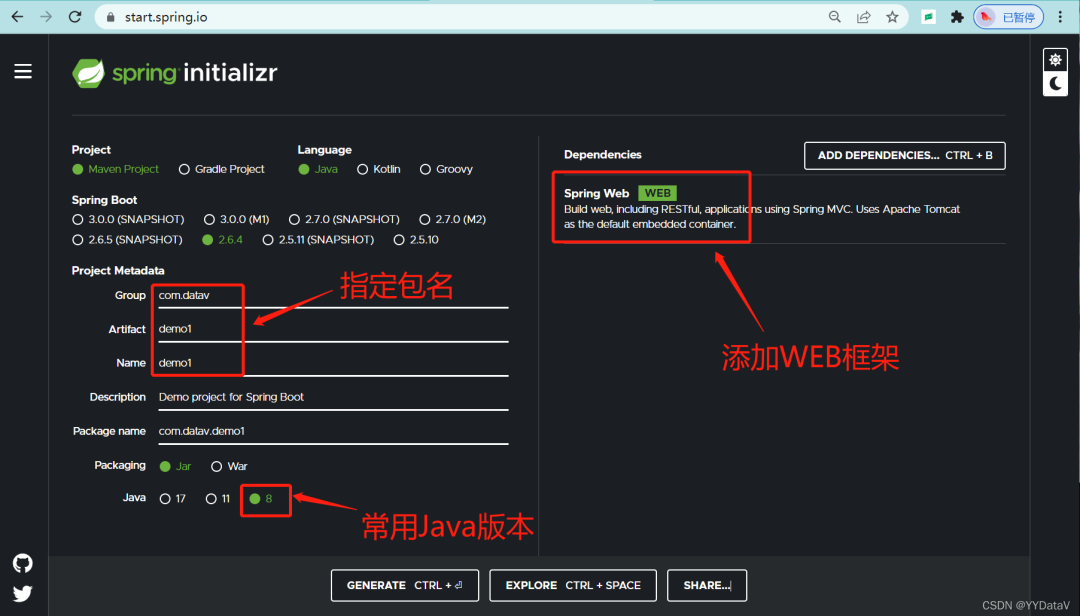

1、Java开发环境配置
然后GENERATE，下载包即可。
2、json库配置
使用alibaba的json库，pom.xml文件增加配置：
-
<dependency>
-
<groupId>com.alibaba</groupId>
-
<artifactId>fastjson</artifactId>
-
<version>1.2.51</version>
-
</dependency>
3、代码结构说明

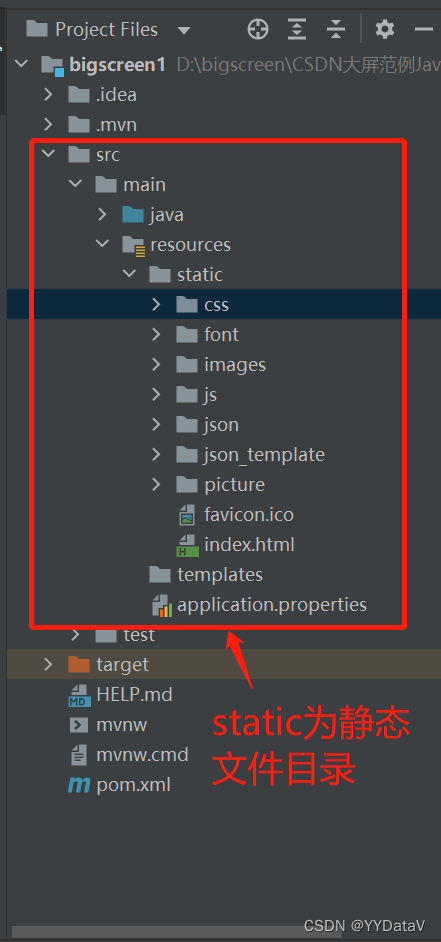

a、静态路径

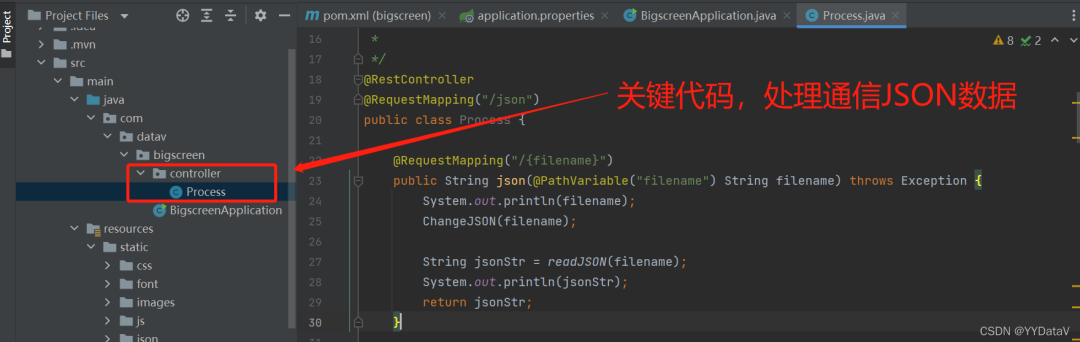

b、Java 目录

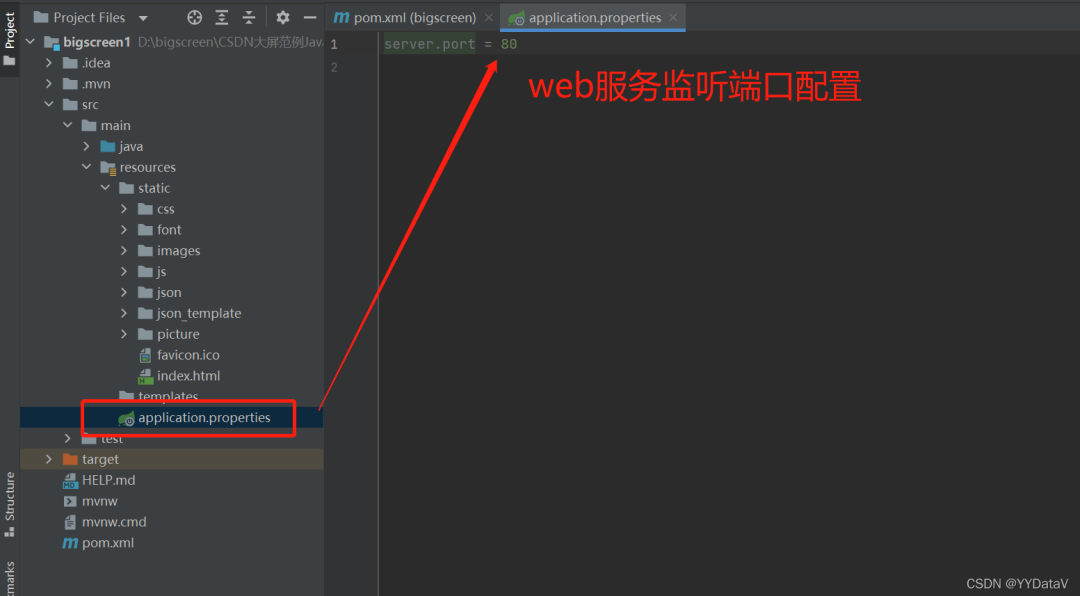

c、端口配置

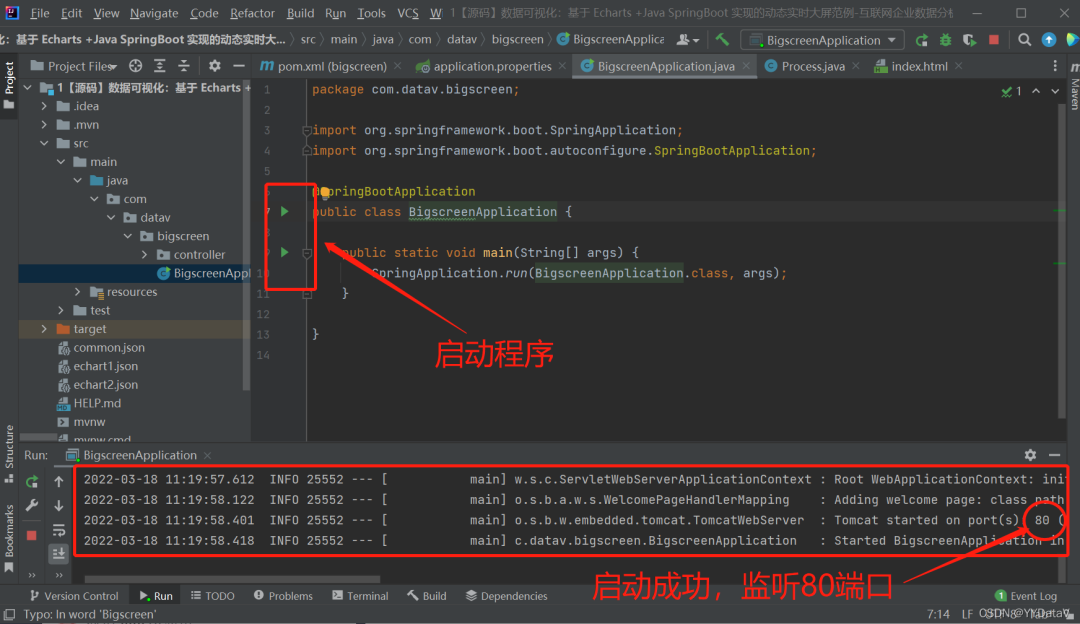

4、启动命令
5、浏览器查看
浏览器中输入网址查看大屏（端口为 application.properties 中的 server.port 值）http://localhost:80xx
