利用单片机串口实现甲乙两机的数据传输

题目：利用单片机串口实现甲乙两机的数据传输。

要求：

• ①甲机连续发送0-F，共记16个字符，并显示再数码管上；
• ②乙机接受甲机内容并用数码管显示后回传；
• ③甲机接收到乙机回传内容后与当前内容相比较，若一致则发送下一个；
• ④晶振为11.0592Mhz,数据通讯波特率为2400。

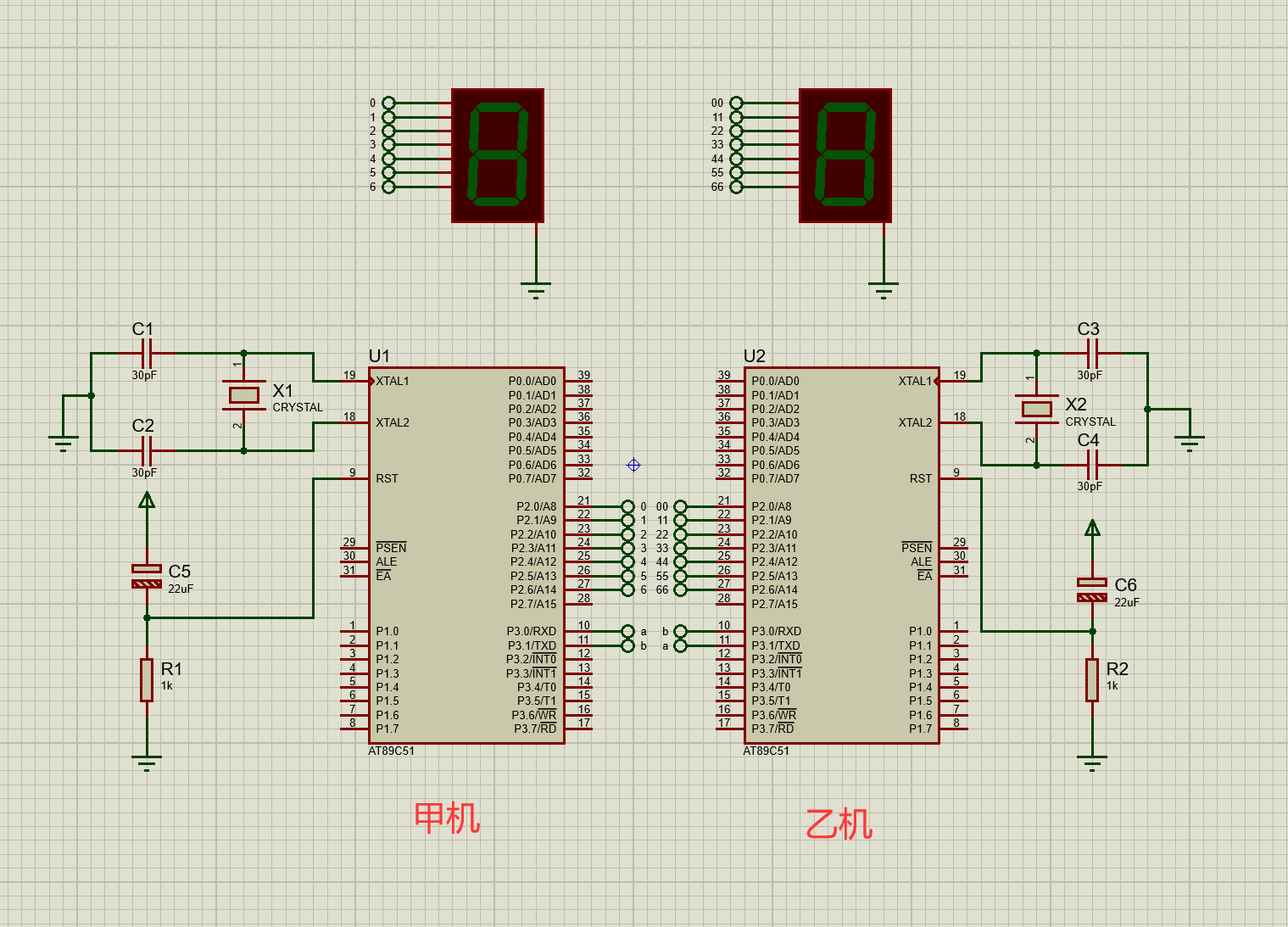

1、虚拟电路图

2、实现的效果

3、相关代码

• ①发送机部分

#include<reg51.h>
#define uchar unsigned char
char code map[]={
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7c,0x39,0x5e,0x79,0x71
};

void delay(unsigned int time){
    unsigned int j = 0;
    for(;time>0;time--)
    for(j=0;j<125;j++);
}
void main(void){
    uchar counter=0; //定义计数器
    TMOD=0x20;       //T1定时方式2
    TH1 = TL1 = 0xf4;//2400b/s
    PCON=0;            //波特率不加倍
    SCON = 0X50;    //串口方式1，TI和RI清零，允许收敛
    TR1=1;                 //启动TI
    while(1){
        SBUF = counter;//发送联络信号
        while(TI==0);     //等待发送完成
        TI=0;                 //清TI标志位
        while(RI==0);    //等待乙机回答
        RI=0;
        if(SBUF == counter){   //若返回值与发送值相同，组织新数据
            P2 = map[counter];//显示已发送值
            if(++counter>15) counter=0;//修正计数器值
            delay(1000);
        }
    }
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31


• ②接收机部分

#include<reg51.h>
#define uchar unsigned char
char code map[]={
    0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7c,0x39,0x5e,0x79,0x71
};


void main(void){
    uchar receive;      //定义接收缓冲
    TMOD=0x20;          //TI定时方式2
    TH1=TL1=0xf4;       //2400b/s
    PCON=0;             //波特率不加倍
    SCON=0x50;          //串口方式1，TI和RI清零，允许接受
    TR1=1;              //启动TI
    while(1){
        while(RI==1){           //等待接收完成
            RI = 0;             //清RI标志位
            receive = SBUF;     //取得接收值
            SBUF = receive;       //结果返送主机
            while(TI==0);         //等待发送结束
            TI = 0;             //清TI标志位
            P2 = map[receive];  //显示接收值
        }
    }
}







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26
