创建含有毫米波雷达的驾驶场景

首先,输入:

drivingScenarioDesigner



  • 1

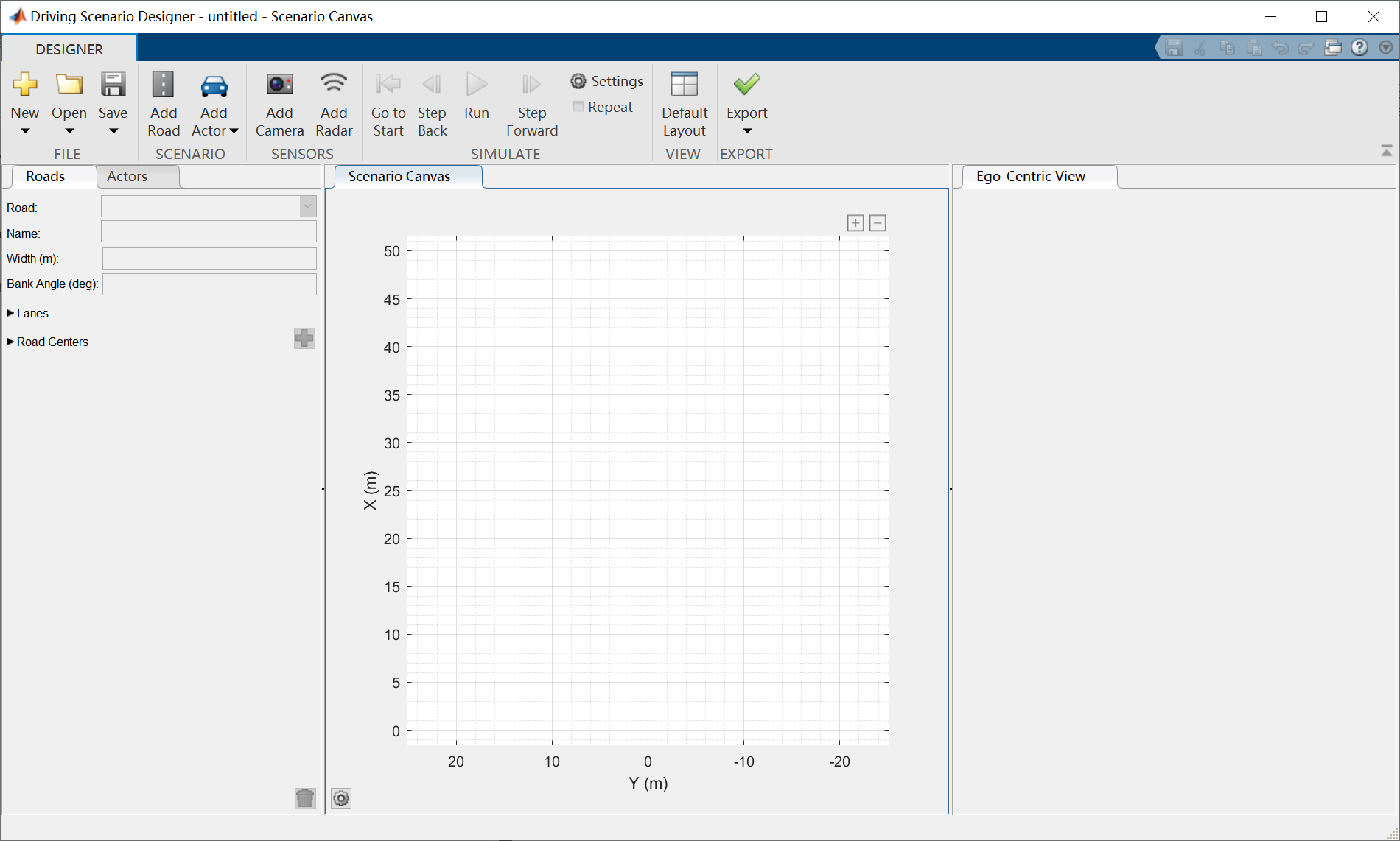

进入 Driving Scenario Designer 应用程序。

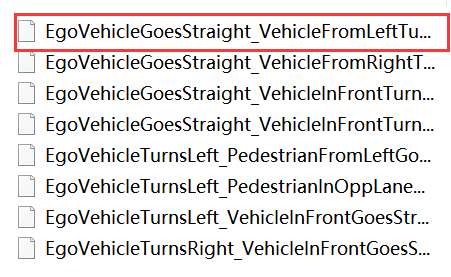

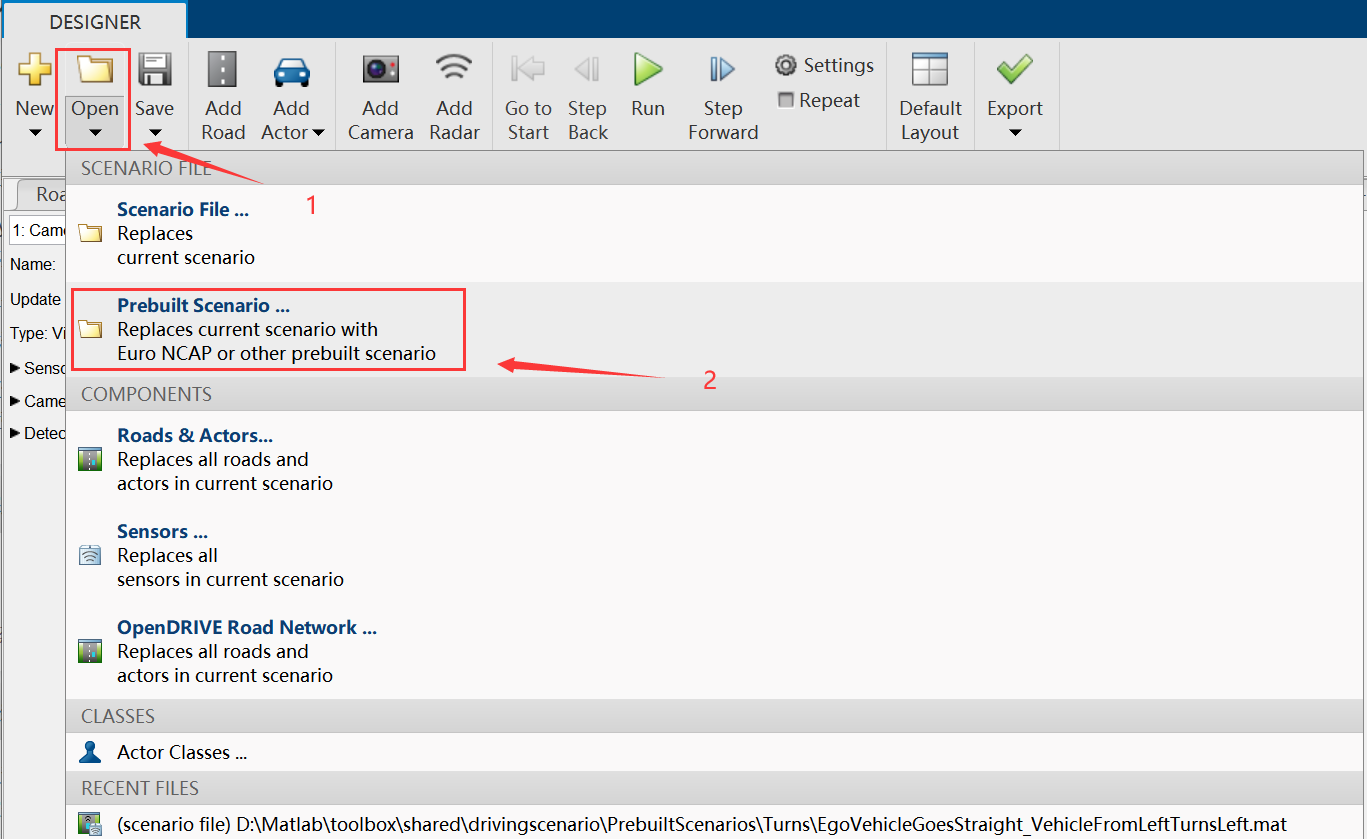

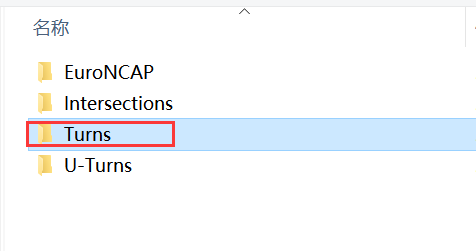

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

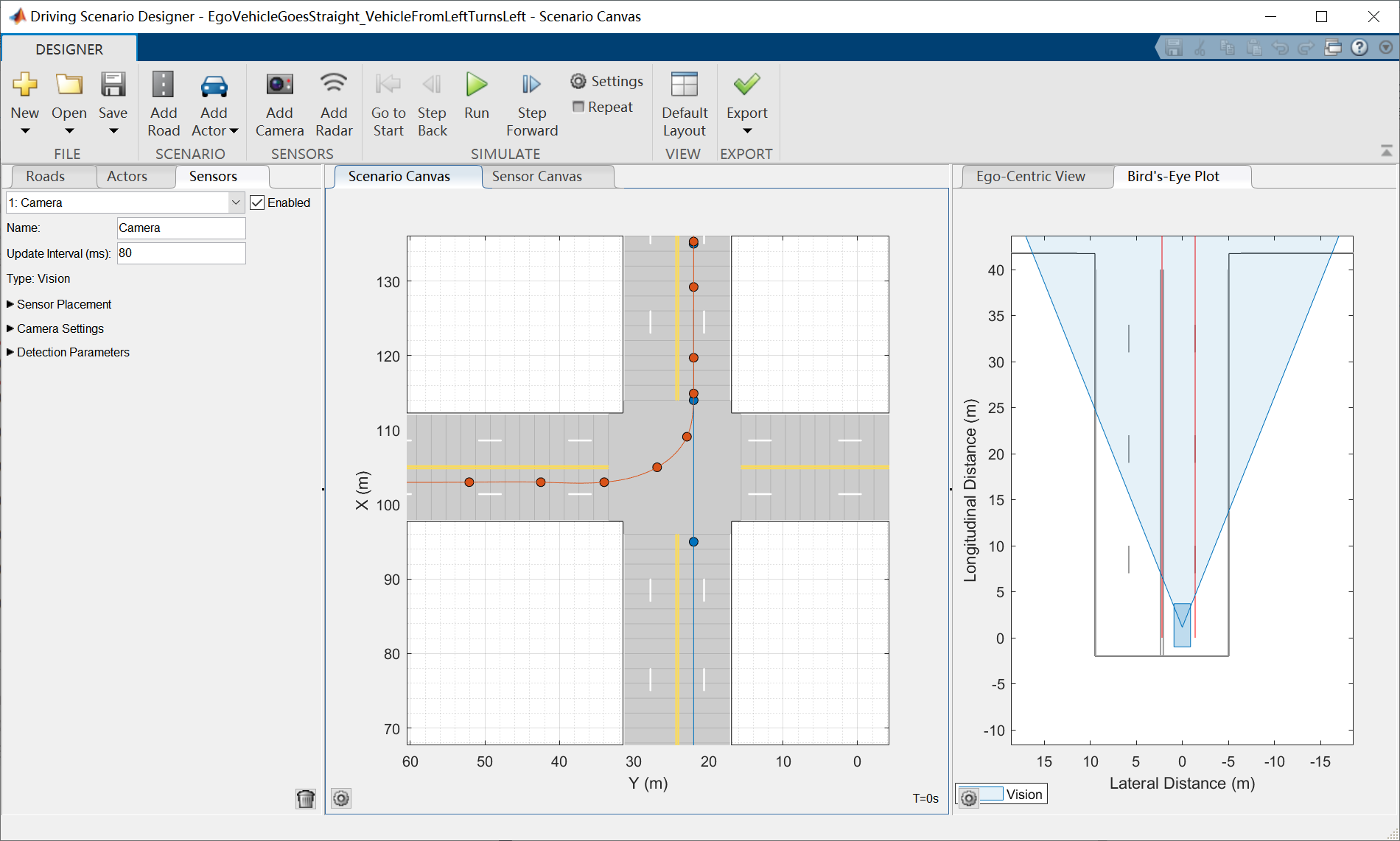

结果为:

该驾驶场景表示主车辆自南向北行驶,执行穿过十字路口,包含一个毫米波雷达。另一辆车在十字路口的左侧车道驶来,在十字路口进行左转弯,且行驶在主车前面。
在这里插入图片描述

生成Simulink模型

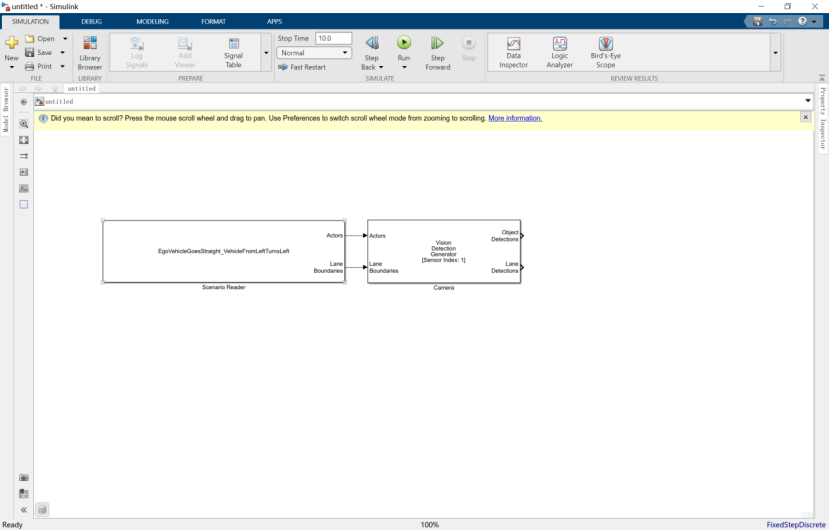

选择“Export”➡“Export Simulink Model”选项,生成驾驶场景和毫米波雷达的Simulink模型。
在这里插入图片描述

仿真识别

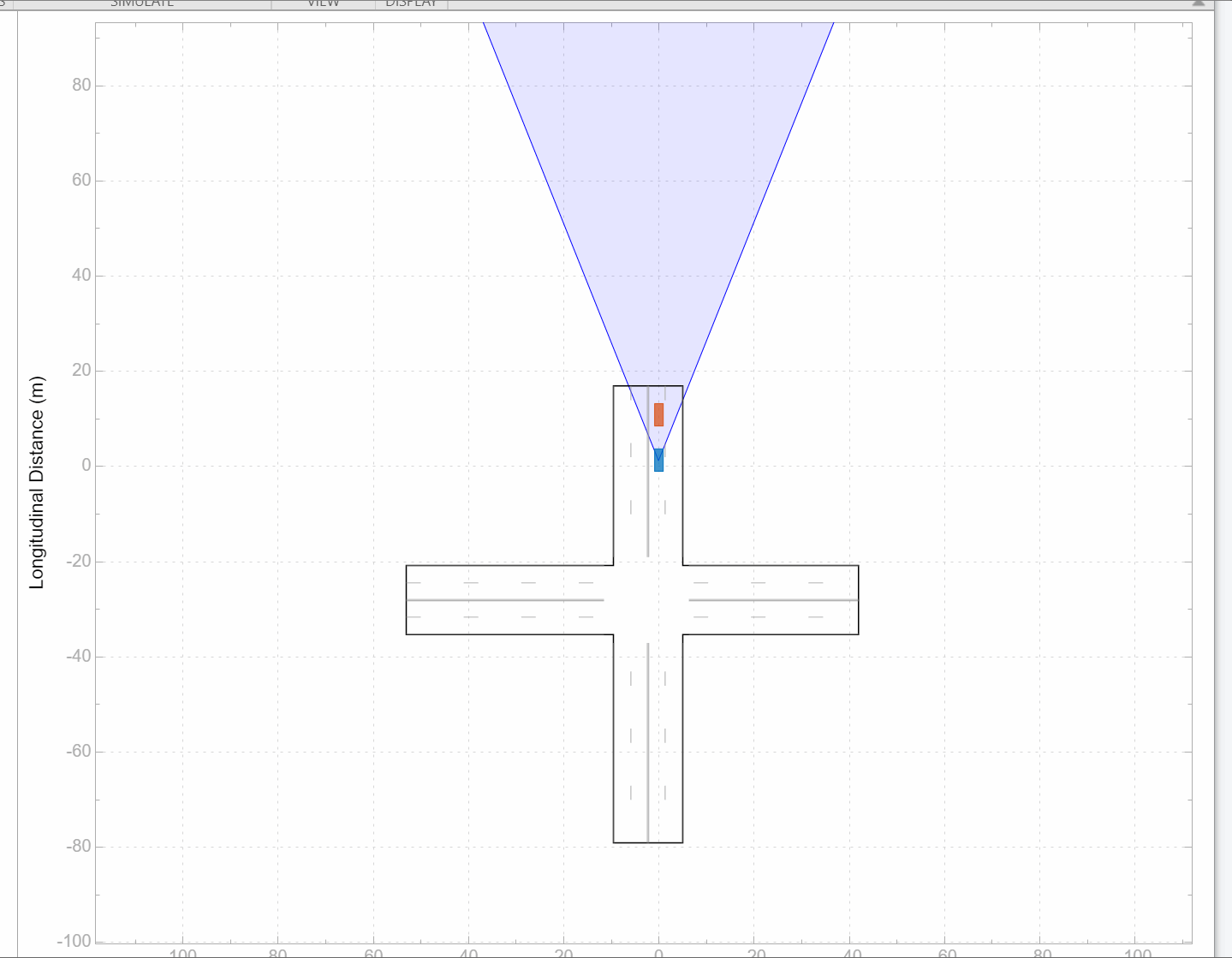

单击“BIRD’S-EYE Scope”选型,打开鸟瞰图,单击“Find Signals”➡“Run”按钮,车辆开始运动并进行识别。
在这里插入图片描述
