【机器学习】python实现ID3决策树

文章参考

• https://www.cnblogs.com/kanjian2016/p/7746005.html
• https://blog.csdn.net/asialee_bird/article/details/81118245

ID3决策树

1、测试数据集

代码创建如下：

'''
创建测试数据集
'''
def createDataset():
    dataSet = [['sunny', 'hot', 'high', 'weak', 'no'],
               ['sunny', 'hot', 'high', 'strong', 'no'],
               ['overcast', 'hot', 'high', 'weak', 'yes'],
               ['rain', 'mild', 'high', 'weak', 'yes'],
               ['rain', 'cool', 'normal', 'weak', 'yes'],
               ['rain', 'cool', 'normal', 'strong', 'no'],
               ['overcast', 'cool', 'normal', 'strong', 'yes'],
               ['sunny', 'mild', 'high', 'weak', 'no'],
               ['sunny', 'cool', 'normal', 'weak', 'yes'],
               ['rain', 'mild', 'normal', 'weak', 'yes'],
               ['sunny', 'mild', 'normal', 'strong', 'yes'],
               ['overcast', 'mild', 'high', 'strong', 'yes'],
               ['overcast', 'hot', 'normal', 'weak', 'yes'],
               ['rain', 'mild', 'high', 'strong', 'no']]  # 数据集
    labels = ['outlook', 'temperature', 'humidity', 'wind']  # 分类属性
    return dataSet, labels










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20


代码创建的表与上述表格一一对应！

2、信息熵

通常熵表示事物的混乱程度，熵越大表示混乱程度越大，越小表示混乱程度越小。

假定当前样本集合 𝐷 共包含 ℓ 类样本, 其中第 𝑘 类样本所占的比例为 𝑝𝑘 (𝑘 = 1, 2, · · · , ℓ), 则 𝐷 的信息熵定义为：

以活动是否进行为例，在活动这一栏属性中，活动的取值有两种：取消(5个)和进行(9个)，则可以通过计算得到H(活动)，即活动的信息熵：

代码运算如下：

'''
计算香农熵
'''
def shannonEnt(dataSet):
    len_dataSet = len(dataSet)  # 得到数据集的行数
    labelCounts = {}  # 创建一个字典，用于计算，每个属性值出现的次数
    shannonEnt = 0.0  # 令香农熵初始值为0

    for element in dataSet:  # 对每一条数据进行逐条分析
        currentLabel = element[-1]  # 提取属性值信息
        if currentLabel not in labelCounts.keys():  # 以属性名作为labelCounts这个字典的key
            labelCounts[currentLabel] = 0  # 设定字典的初始value为0
        labelCounts[currentLabel] += 1  # value值逐渐加一，达到统计标签出现次数的作用

    for key in labelCounts:  # 遍历字典的key
        proportion = float(labelCounts[key])/len_dataSet
        shannonEnt -= proportion*log(proportion, 2)  # 根据公式得到香农熵

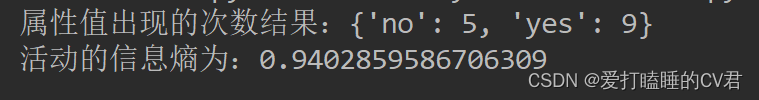

    print('属性值出现的次数结果：{}'.format(labelCounts))
    print('活动的信息熵为：{}'.format(shannonEnt))

    return shannonEnt










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22


3、信息增益

假定离散属性 𝑎 有 𝑚 个可能的取值 {𝑎1, 𝑎2, · · · , 𝑎𝑚}, 若使用 𝑎 来对 样本集 𝐷 进行划分, 则会产生 𝑚 个分支结点, 其中第 𝑖 个分支结点包含 了 𝐷 中所有在属性 𝑎 上取值为 𝑎𝑖 的样本, 记为 𝐷𝑖. 可根据公式计算 出 𝐷𝑖 的信息熵, 再考虑到不同的分支结点所包含的样本数不同, 给分支 结点赋予权重 |𝐷𝑖|/|𝐷|, 即样本数越多的分支结点的影响越大, 于是可计算出用属性 𝑎 对样本集 𝐷 进行划分所获得的“信息增益。

其实也就是信息熵减去条件熵。
以求天气属性的信息增益为例
天气属性共有三种取值：晴（5个）、阴（4个）、雨（5个）

• 天气为晴时
  活动的取值有两种：取消（3个）和进行（2个）
  计算天气为晴时的条件熵：

• 天气为阴时
  活动的取值有一种：进行（4个）
  计算天气为阴时的条件熵：

• 天气为雨时
  活动的取值有两种：取消（2个）和进行（3个）
  计算天气为晴时的条件熵：


由此可以计算天气属性不同取值划分时的带权平均熵：

那么信息增益Gain(活动,天气)为：

同理，可以计算出Gain(活动,温度)、Gain(活动,湿度)、Gain(活动,风速)，通过比较大小，得到最大信息增益，并选择最大信息增益对应的属性作为决策树的根节点。

代码计算如下：

'''
划分数据集，从而更方便地计算条件熵
dataSet:数据集
i:划分数据集的属性（如：天气）的索引（0）
value:需要返回的属性的值（如：晴天）
'''


def splitDataSet(dataSet, i, value):
    splitDataSet = []  # 创建一个列表，用于存放 划分后的数据集
    for example in dataSet:  # 遍历给定的数据集
        if example[i] == value:
            splitExample = example[:i]
            splitExample.extend(example[i+1:])
            splitDataSet.append(splitExample)  # 去掉i属性这一列，生成新的数据集，即划分的数据集
    return splitDataSet  # 得到划分的数据集

'''
计算信息增益,从而选取最优属性（标签）
'''


def chooseBestFeature(dataSet):

    numFeature = len(dataSet[0]) - 1  # 求属性的个数
    baseEntropy = shannonEnt(dataSet)  # 测试数据集的香农熵，即信息熵
    bestInfoGain = 0.0  # 创建初始的最大信息增益，用于得到最终的最大信息增益
    bestFeature = -1  # 用于得到最大信息增益对应的属性 在数据集中的索引；其中-1，可以为任意数字（数字范围：小于0或大于等于numFeature）
    for i in range(numFeature):
        featList = [example[i] for example in dataSet]  # 得到第i个属性，对应的全部属性值
        featValue = set(featList)  # 创建一个set集合(集合中的元素不可重复),更容易看出全部属性值
        newEntropy = 0.0  # 创建初始条件熵，初始值为0
        for value in featValue:  # 对每一个属性值进行遍历
            subDataSet = splitDataSet(dataSet, i, value)  # 调用函数，进行数据集划分
            proportion = float(len(subDataSet)/len(dataSet))
            newEntropy += proportion*shannonEnt(subDataSet)  # 通过公式计算条件熵
        infoGain = baseEntropy - newEntropy  # 通过公式计算信息增益

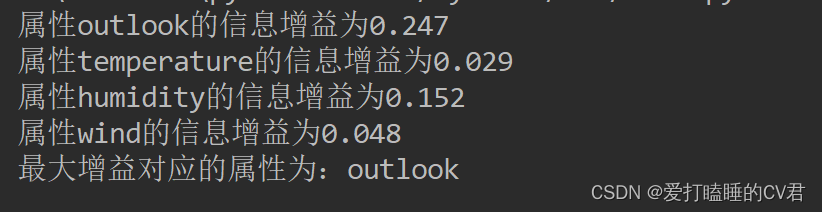

        print('属性%s的信息增益为%.3f' % (labels[i], infoGain))  # 打印每个属性对应的信息增益

        if infoGain > bestInfoGain:   # 通过比较，选出最大的信息增益及其对应属性在数据集中的索引
            bestInfoGain = infoGain
            bestFeature = i

    print('最大增益对应的属性为：%s' % labels[bestFeature])

    return bestFeature











1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

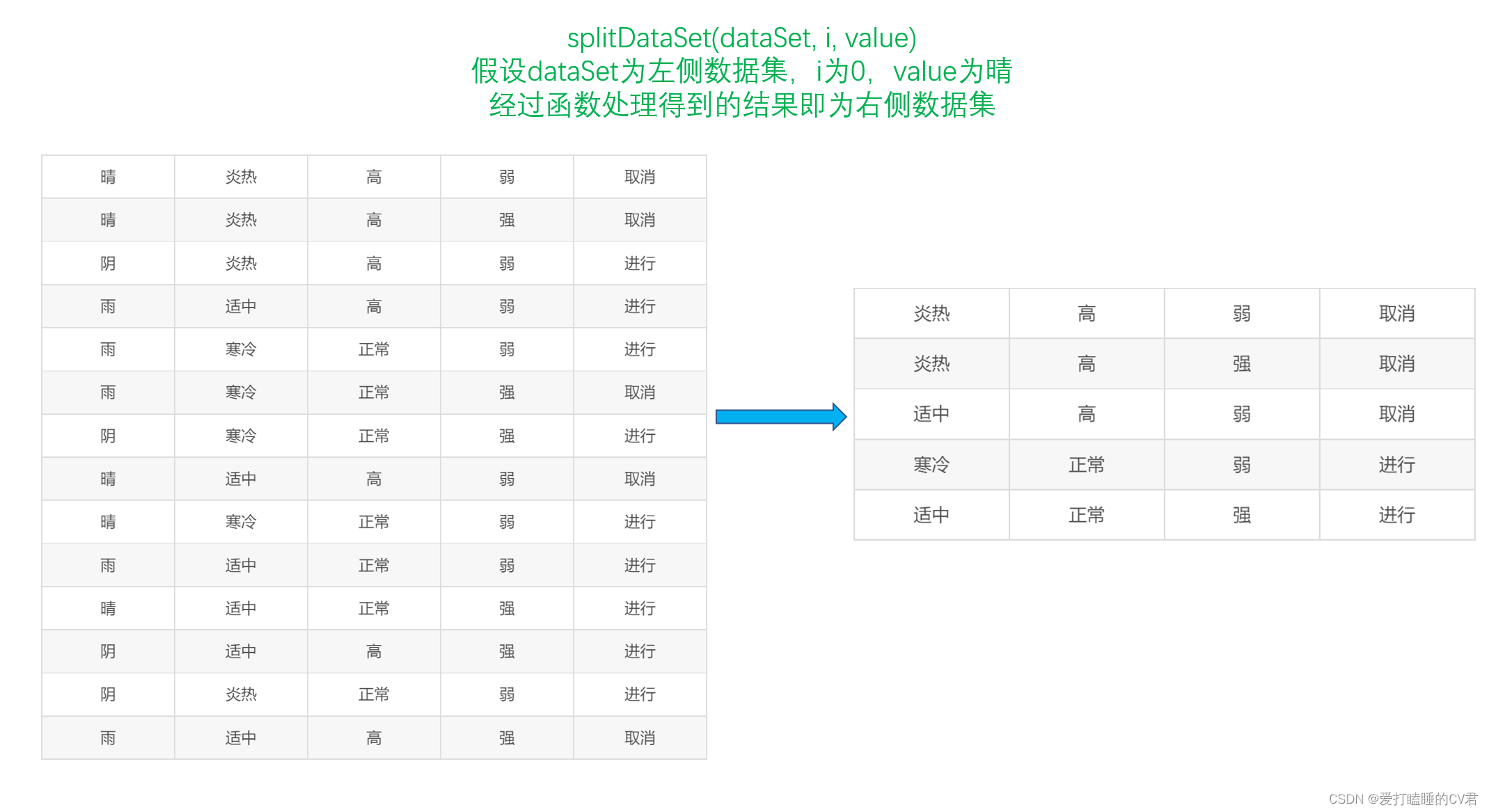

函数的图解

4、决策树的构建

ID3决策树算法：

• (1) 如果 𝐷 中所有实例属于同一类 𝐶𝑘, 则 𝑇 为单结点树, 并将类 𝐶𝑘 作为该结点的类标记, 返回 𝑇 .
• (2) 如果 𝐴 = ∅, 则 𝑇 为单结点树, 并将 𝐷 中类别数目最多的类 𝐶𝑘 作为该结点的类标记, 返回 𝑇 . 否则, 利用公式计算 𝐴 中每个属性对 𝐷 的信息增益, 选择信息增益最大的属性 𝐴𝑔.
• (3) 如果 𝐴𝑔 的信息增益小于阈值 𝜀, 则 𝑇 为单结点树, 并将 𝐷 中类别数目最多的类 𝐶𝑘 作为该结点的类标记, 返回 𝑇 . 否则, 对 𝐴𝑔 的每一种可 能值 𝑎𝑖, 依 𝐴𝑔 = 𝑎𝑖 将 𝐷 分割为若干非空子集 𝐷𝑖, 将 𝐷𝑖 中类别数目最多 的类作为标记, 构建子结点, 由结点及其子树构成树 𝑇 , 返回 𝑇 .
• 对第 𝑖 个子结点, 以 𝐷𝑖 为训练集, 以 𝐴∖{𝐴𝑔} 为属性集合, 递归调 用 (1)∼(3), 得到子树 𝑇𝑖, 返回 𝑇𝑖.

'''
统计classList中出现最多的类标签
'''
def maxLabel(classList):
    classCount = {}
    for vote in classList:  # 统计classCount中元素出现的次数
        if vote not in classCount.keys():
            classCount[vote] = 0
        classCount += 1
    # 根据字典的值降序排序，得到的结果是一个列表，列表中的元素是元组
    sortedClassCount = sorted(classCount.items(), key=operator.itemgetter(1), reverse=True)
    return sortedClassCount[0][0]  # 返回classCount中出现次数最多的元素

'''
构建决策树
'''
def creatTree(dataSet, labels, featLabels):
    classList = [example[-1] for example in dataSet]  # 获取分类标签（yes或no）
    if classList.count(classList[0]) == len(classList):  # 如果分类标签相同，则停止划分
        return classList[0]
    if len(dataSet[0]) == 1:  # 如果遍历完所有的属性，则返回结果中出现次数最多的分类标签
        return maxLabel(classList)
    bestFeature = chooseBestFeature(dataSet)  # 得到最大信息增益对应的属性在数据集中的索引
    bestFeatureLabel = labels[bestFeature]  # 得到最大信息增益对应的属性（如：天气）

    featLabels.append(bestFeatureLabel)

    myTree = {bestFeatureLabel: {}}  # 根据最大信息增益的标签生成树
    del(labels[bestFeature])  # 删除已经使用的属性
    featureList = [example[bestFeature] for example in dataSet]  # 得到数据集中最优属性的属性值（如：晴天，下雨）
    featureValue = set(featureList)  # 创建集合，去除重复的属性值
    for value in featureValue:
        subLabels = labels[:]  # 新的属性标签集合（与labels相比，去掉了已经使用的属性标签）
        # 递归调用creatTree，从而创建决策树
        myTree[bestFeatureLabel][value] = creatTree(splitDataSet(dataSet, bestFeature, value), subLabels, featLabels)
    # print(featLabels)
    return myTree










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37


5、使用决策树进行决策

'''
使用决策树进行分类
'''
def classify(myTree, featLabels, testData):
    # global classLabel
    firstStr = next(iter(myTree))  # 得到决策树根节点
    # print(firstStr)
    secondDict = myTree[firstStr]  # 下一个字典
    # print(secondDict)
    featIndex = featLabels.index(firstStr)  # 得到根节点属性在测试数据集中对应的索引
    # print(featIndex)
    for key in secondDict.keys():
        if testData[featIndex] == key:
            if type(secondDict[key]).__name__ == 'dict':  # type().__name__的作用是，判断数据类型
                classLabel = classify(secondDict[key], featLabels, testData)
            else:
                classLabel = secondDict[key]
    return classLabel










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18


6、决策树源码

# -*- coding: UTF-8 -*-
"""
# @Time: 2022/6/18 16:19
# @Author: 爱打瞌睡的CV君
# @CSDN: https://blog.csdn.net/qq_44921056
"""
from math import log
import operator
'''
创建测试数据集
'''
def createDataset():
    dataSet = [['sunny', 'hot', 'high', 'weak', 'no'],
               ['sunny', 'hot', 'high', 'strong', 'no'],
               ['overcast', 'hot', 'high', 'weak', 'yes'],
               ['rain', 'mild', 'high', 'weak', 'yes'],
               ['rain', 'cool', 'normal', 'weak', 'yes'],
               ['rain', 'cool', 'normal', 'strong', 'no'],
               ['overcast', 'cool', 'normal', 'strong', 'yes'],
               ['sunny', 'mild', 'high', 'weak', 'no'],
               ['sunny', 'cool', 'normal', 'weak', 'yes'],
               ['rain', 'mild', 'normal', 'weak', 'yes'],
               ['sunny', 'mild', 'normal', 'strong', 'yes'],
               ['overcast', 'mild', 'high', 'strong', 'yes'],
               ['overcast', 'hot', 'normal', 'weak', 'yes'],
               ['rain', 'mild', 'high', 'strong', 'no']]  # 数据集
    labels = ['outlook', 'temperature', 'humidity', 'wind']  # 分类属性
    return dataSet, labels

'''
计算香农熵
'''
def shannonEnt(dataSet):
    len_dataSet = len(dataSet)  # 得到数据集的行数
    labelCounts = {}  # 创建一个字典，用于计算，每个属性值出现的次数
    shannonEnt = 0.0  # 令香农熵初始值为0

    for element in dataSet:  # 对每一条数据进行逐条分析
        currentLabel = element[-1]  # 提取属性值信息
        if currentLabel not in labelCounts.keys():  # 以属性名作为labelCounts这个字典的key
            labelCounts[currentLabel] = 0  # 设定字典的初始value为0
        labelCounts[currentLabel] += 1  # value值逐渐加一，达到统计标签出现次数的作用

    for key in labelCounts:  # 遍历字典的key
        proportion = float(labelCounts[key])/len_dataSet
        shannonEnt -= proportion*log(proportion, 2)  # 根据公式得到香农熵

    # print('属性值出现的次数结果：{}'.format(labelCounts))
    # print('活动的信息熵为：{}'.format(shannonEnt))

    return shannonEnt
'''
划分数据集，从而更方便地计算条件熵
dataSet:数据集
i:划分数据集的属性（如：天气）的索引（0）
value:需要返回的属性的值（如：晴天）
'''


def splitDataSet(dataSet, i, value):
    splitDataSet = []  # 创建一个列表，用于存放 划分后的数据集
    for example in dataSet:  # 遍历给定的数据集
        if example[i] == value:
            splitExample = example[:i]
            splitExample.extend(example[i+1:])
            splitDataSet.append(splitExample)  # 去掉i属性这一列，生成新的数据集，即划分的数据集
    return splitDataSet  # 得到划分的数据集

'''
计算信息增益,从而选取最优属性（标签）
'''


def chooseBestFeature(dataSet):

    numFeature = len(dataSet[0]) - 1  # 求属性的个数
    baseEntropy = shannonEnt(dataSet)  # 测试数据集的香农熵，即信息熵
    bestInfoGain = 0.0  # 创建初始的最大信息增益，用于得到最终的最大信息增益
    bestFeature = -1  # 用于得到最大信息增益对应的属性 在数据集中的索引；其中-1，可以为任意数字（数字范围：小于0或大于等于numFeature）
    for i in range(numFeature):
        featList = [example[i] for example in dataSet]  # 得到第i个属性，对应的全部属性值
        featValue = set(featList)  # 创建一个set集合(集合中的元素不可重复),更容易看出全部属性值
        newEntropy = 0.0  # 创建初始条件熵，初始值为0
        for value in featValue:  # 对每一个属性值进行遍历
            subDataSet = splitDataSet(dataSet, i, value)  # 调用函数，进行数据集划分
            proportion = float(len(subDataSet)/len(dataSet))
            newEntropy += proportion*shannonEnt(subDataSet)  # 通过公式计算条件熵
        infoGain = baseEntropy - newEntropy  # 通过公式计算信息增益
        # print('属性%s的信息增益为%.3f' % (labels[i], infoGain))  # 打印每个属性对应的信息增益

        if infoGain > bestInfoGain:   # 通过比较，选出最大的信息增益及其对应属性在数据集中的索引
            bestInfoGain = infoGain
            bestFeature = i

    # print('最大增益对应的属性为：%s' % labels[bestFeature])

    return bestFeature

'''
统计classList中出现最多的类标签
'''
def maxLabel(classList):
    classCount = {}
    for vote in classList:  # 统计classCount中元素出现的次数
        if vote not in classCount.keys():
            classCount[vote] = 0
        classCount += 1
    # 根据字典的值降序排序，得到的结果是一个列表，列表中的元素是元组
    sortedClassCount = sorted(classCount.items(), key=operator.itemgetter(1), reverse=True)
    return sortedClassCount[0][0]  # 返回classCount中出现次数最多的元素

'''
构建决策树
'''
def creatTree(dataSet, labels, featLabels):
    classList = [example[-1] for example in dataSet]  # 获取分类标签（yes或no）
    if classList.count(classList[0]) == len(classList):  # 如果分类标签相同，则停止划分
        return classList[0]
    if len(dataSet[0]) == 1:  # 如果遍历完所有的属性，则返回结果中出现次数最多的分类标签
        return maxLabel(classList)
    bestFeature = chooseBestFeature(dataSet)  # 得到最大信息增益对应的属性在数据集中的索引
    bestFeatureLabel = labels[bestFeature]  # 得到最大信息增益对应的属性（如：天气）

    featLabels.append(bestFeatureLabel)

    myTree = {bestFeatureLabel: {}}  # 根据最大信息增益的标签生成树
    del(labels[bestFeature])  # 删除已经使用的属性
    featureList = [example[bestFeature] for example in dataSet]  # 得到数据集中最优属性的属性值（如：晴天，下雨）
    featureValue = set(featureList)  # 创建集合，去除重复的属性值
    for value in featureValue:
        subLabels = labels[:]  # 新的属性标签集合（与labels相比，去掉了已经使用的属性标签）
        # 递归调用creatTree，从而创建决策树
        myTree[bestFeatureLabel][value] = creatTree(splitDataSet(dataSet, bestFeature, value), subLabels, featLabels)
    # print(featLabels)
    return myTree


'''
使用决策树进行分类
'''
def classify(myTree, featLabels, testData):
    firstStr = next(iter(myTree))  # 得到决策树根节点
    # print(firstStr)
    secondDict = myTree[firstStr]  # 下一个字典
    # print(secondDict)
    featIndex = featLabels.index(firstStr)  # 得到根节点属性在测试数据集中对应的索引
    # print(featIndex)
    for key in secondDict.keys():
        if testData[featIndex] == key:
            if type(secondDict[key]).__name__ == 'dict':  # type().__name__的作用是，判断数据类型
                classLabel = classify(secondDict[key], featLabels, testData)
            else:
                classLabel = secondDict[key]
    return classLabel


if __name__ == '__main__':
    dataSet, labels = createDataset()  # 创建测试数据集及其标签
    featLabels = []  # 用于存放最佳属性值
    myTree = creatTree(dataSet, labels, featLabels)  # 生成决策树
    # print('决策树为:{}'.format(myTree))
    testData = ['sunny', 'hot', 'high', 'weak']  # 测试数据
    result = classify(myTree, featLabels, testData)  # 进行测试
    print('决策结果：{}'.format(result))











1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165


7、决策树可视化

其中demo是上部分编写决策树源码的文件名
绘图所用函数可参考：https://matplotlib.org/stable/tutorials/text/annotations.html#sphx-glr-tutorials-text-annotations-py

# -*- coding: UTF-8 -*-
"""
# @Time: 2022/6/19 16:44
# @Author: 爱打瞌睡的CV君
# @CSDN: https://blog.csdn.net/qq_44921056
"""
from matplotlib.font_manager import FontProperties
import matplotlib.pyplot as plt
import demo

# 定义文本框和箭头格式
decisionNode = dict(boxstyle='round4', fc='0.8')
leafNode = dict(boxstyle='circle', fc='0.8')
arrow_args = dict(arrowstyle='<-')
# 设置中文字体
font = FontProperties(fname=r"C:\Windows\Fonts\simsun.ttc", size=14)

"""
函数说明:获取决策树叶子结点的数目
Parameters:
    myTree - 决策树
Returns:
    numLeafs - 决策树的叶子结点的数目
"""


def getNumLeafs(myTree):
    numLeafs = 0  # 初始化叶子
    # python3中myTree.keys()返回的是dict_keys,不在是list,所以不能使用myTree.keys()[0]的方法获取结点属性，
    # 可以使用list(myTree.keys())[0]
    firstStr = next(iter(myTree))
    secondDict = myTree[firstStr]  # 获取下一组字典
    for key in secondDict.keys():
        if type(secondDict[key]).__name__ == 'dict':  # 测试该结点是否为字典，如果不是字典，代表此结点为叶子结点
            numLeafs += getNumLeafs(secondDict[key])
        else:
            numLeafs += 1
    return numLeafs


"""
函数说明:获取决策树的层数
Parameters:
    myTree - 决策树
Returns:
    maxDepth - 决策树的层数
"""


def getTreeDepth(myTree):
    maxDepth = 0  # 初始化决策树深度
    # python3中myTree.keys()返回的是dict_keys,不在是list,所以不能使用myTree.keys()[0]的方法获取结点属性，
    # 可以使用list(myTree.keys())[0]
    firstStr = next(iter(myTree))
    secondDict = myTree[firstStr]  # 获取下一个字典
    for key in secondDict.keys():
        if type(secondDict[key]).__name__ == 'dict':  # 测试该结点是否为字典，如果不是字典，代表此结点为叶子结点
            thisDepth = 1 + getTreeDepth(secondDict[key])
        else:
            thisDepth = 1
        if thisDepth > maxDepth:
            maxDepth = thisDepth  # 更新层数
    # print(maxDepth)
    return maxDepth


"""
函数说明:绘制结点
Parameters:
    nodeTxt - 结点名
    centerPt - 文本位置
    parentPt - 标注的箭头位置
    nodeType - 结点格式
"""


def plotNode(nodeTxt, centerPt, parentPt, nodeType):
    arrow_args = dict(arrowstyle="<-")  # 定义箭头格式
    font = FontProperties(fname=r"C:\Windows\Fonts\simsun.ttc", size=14)  # 设置中文字体
    createPlot.ax1.annotate(nodeTxt, xy=parentPt, xycoords='axes fraction',  # 绘制结点
                            xytext=centerPt, textcoords='axes fraction',
                            va="center", ha="center", bbox=nodeType, arrowprops=arrow_args, fontproperties=font)


"""
函数说明:标注有向边属性值
Parameters:
    cntrPt、parentPt - 用于计算标注位置
    txtString - 标注的内容
"""


def plotMidText(cntrPt, parentPt, txtString):
    xMid = (parentPt[0] - cntrPt[0]) / 2.0 + cntrPt[0]  # 计算标注位置
    yMid = (parentPt[1] - cntrPt[1]) / 2.0 + cntrPt[1]
    createPlot.ax1.text(xMid, yMid, txtString, va="center", ha="center", rotation=30)


"""
函数说明:绘制决策树
Parameters:
    myTree - 决策树(字典)
    parentPt - 标注的内容
    nodeTxt - 结点名
"""


def plotTree(myTree, parentPt, nodeTxt):
    decisionNode = dict(boxstyle="round4", fc="0.8")  # 设置结点格式
    leafNode = dict(boxstyle="circle", fc="0.8")  # 设置叶结点格式
    numLeafs = getNumLeafs(myTree)  # 获取决策树叶结点数目，决定了树的宽度
    depth = getTreeDepth(myTree)  # 获取决策树层数
    firstStr = next(iter(myTree))  # 下个字典
    cntrPt = (plotTree.xOff + (1.0 + float(numLeafs)) / 2.0 / plotTree.totalW, plotTree.yOff)  # 中心位置
    plotMidText(cntrPt, parentPt, nodeTxt)  # 标注有向边属性值
    plotNode(firstStr, cntrPt, parentPt, decisionNode)  # 绘制结点
    secondDict = myTree[firstStr]  # 下一个字典，也就是继续绘制子结点
    plotTree.yOff = plotTree.yOff - 1.0 / plotTree.totalD  # y偏移
    for key in secondDict.keys():
        if type(secondDict[key]).__name__ == 'dict':  # 测试该结点是否为字典，如果不是字典，代表此结点为叶子结点
            plotTree(secondDict[key], cntrPt, str(key))  # 不是叶结点，递归调用继续绘制
        else:  # 如果是叶结点，绘制叶结点，并标注有向边属性值
            plotTree.xOff = plotTree.xOff + 1.0 / plotTree.totalW
            plotNode(secondDict[key], (plotTree.xOff, plotTree.yOff), cntrPt, leafNode)
            plotMidText((plotTree.xOff, plotTree.yOff), cntrPt, str(key))
    plotTree.yOff = plotTree.yOff + 1.0 / plotTree.totalD


"""
函数说明:创建绘制面板
Parameters:
    inTree - 决策树(字典)
"""


def createPlot(inTree):
    fig = plt.figure(1, facecolor='white')  # 创建fig
    fig.clf()  # 清空fig
    axprops = dict(xticks=[], yticks=[])
    createPlot.ax1 = plt.subplot(111, frameon=False, **axprops)  # 去掉x、y轴
    plotTree.totalW = float(getNumLeafs(inTree))  # 获取决策树叶结点数目
    plotTree.totalD = float(getTreeDepth(inTree))  # 获取决策树层数
    plotTree.xOff = -0.5 / plotTree.totalW
    plotTree.yOff = 1.0 # x偏移
    plotTree(inTree, (0.5, 1.0), '')  # 绘制决策树
    plt.show()


if __name__ == '__main__':
    dataSet, labels = demo.createDataset()
    featLabels = []
    myTree = demo.creatTree(dataSet, labels, featLabels)
    createPlot(myTree)











1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154


未来可期

文章到这里就要结束了，但故事还没有结局

如果本文对你有帮助，记得点个赞👍哟，也是对作者最大的鼓励🙇‍♂️。

如有不足之处可以在评论区👇多多指正，我会在看到的第一时间进行修正

作者：爱打瞌睡的CV君
CSDN：https://blog.csdn.net/qq_44921056
本文仅用于交流学习，未经作者允许，禁止转载，更勿做其他用途，违者必究。

文章来源: luckystar.blog.csdn.net，作者：爱打瞌睡的CV君，版权归原作者所有，如需转载，请联系作者。

原文链接：luckystar.blog.csdn.net/article/details/125369248
