一、环境介绍

MCU: STM32F103C8T6

GSM模块: 移远MC20 (MT2503D)（GSM+GPS共存）功能很强大

开发软件: Keil5

MQTT协议采用OneNet的旧版协议，登录OneNet控制台创建应用时要选择旧版本。

二、MC20模块

!

!

!

MC20模块采用联发科技最新推出的多功能通信定位芯片研制而成。它是一款集成LCC封装、四频段GSM/GPRS和先进算法GNSS引擎于一体的全功能通信模块，具有超小体积、低功耗、双卡单待等优势。MC20不仅内嵌丰富的网络协议（如 TCP、UDP、PPP、FTP、HTTP以及SSL），还集成了多星座卫星系统（如北斗、GPS、QZSS），因此能提供无线移动通信以及精准的导航定位功能。

除具备GSM/GPRS无线通信功能外，MC20模块还支持先进的GNSS技术。它集成了EPOTM（用户无需自设服务器，直接从MTK服务器获取EPO数据）、秒定等技术，能够实现快速首次定位。由于支持北斗、GPS、QZSS等多星座卫星系统解调算法，其定位更加精准，抗多路径干扰能力更强，比传统GPS模块具有更多优势。另外，MC20模块中内置LNA和低功耗算法：前者使其接收灵敏度提升至-149dBm；后者使其在低功耗模式（GLP Mode）下的耗流仅为正常工作模式的40%。

MC20模块较传统GSM+GNSS方案体积减少40%，使其在各种应用中占具更大优势。其主要应用领域为：可穿戴设备（智能手表）、宠物追踪、财产追踪及行车记录仪等等。
主要优势
● 超小体积： 18.7mm × 16.0mm × 2.1mm
● 多卫星导航系统： GPS/BeiDou/QZSS
● GNSS 接收机通道： 99 路捕获通道/33 路跟踪通道
● 支持多种 AGPS 技术，如 EASYTM 、EPOTM 、秒定等
● 内置 LNA 大大提升 GNSS 接收机灵敏度（-167dBm@跟踪模式）：可使用无源 GNSS 天线而无需任何外部低噪声放大器
● 支持增强型 GNSS 功能，如 SDK 命令、LOCUSTM 、AIC 和 GLP
● 多功能四频段 GSM模块： 850/900/1800/1900MHz
● 内嵌丰富网络协议： TCP/UDP/PPP/HTTP/FTP/SSL
● 支持语音、短信、QuecFOTATM 、双卡单待以及 OpenCPU 功能
● 支持蓝牙 V3.0 以及 SPP & HFP-AG 配置文件

三、代码功能

使用STM32F103C8T6 通过串口+AT指令控制MC20模块+MQTT协议，登录OneNet服务器上传GPS数据，LED控制（网页按钮控制开发板上的LED灯）。

四、核心代码

4.1 main.c

#include "stm32f10x.h"
#include "beep.h"
#include "delay.h"
#include "led.h"
#include "sys.h"
#include "usart.h"
#include <string.h>
#include <stdio.h>
#include "timer.h"
#include "mc20.h"

//网络协议层
#include "onenet.h"

//协议封装文件
#include "dStream.h"

//产品ID
char PROID[]="231174";

//鉴权信息
char AUTH_INFO[]="1234567890";

//设备ID
char DEVID[]="523369555";

//API KEY
char API_KEY[]="k6vtrrEd1H7UMddiF3DzripS47w=";

//缓冲区
char onenet_http_cmd[1024];

//服务器IP地址
#define TCP_SERVER_IP_ADDR "183.230.40.39"

//服务器端口号
#define TCP_SERVER_PORT 6002


//数据流结构
DATA_STREAM data_stream[1]=
{
	{"gps","88.88",TYPE_JSON,1},
};


/*
	STM32开发板接线说明：
	STM32					MC20
	3.3V	------>	V_IO
	GND		<----->	GND
	PA3		<------	GSM_TX
	PA2		------>	GSM_RX
*/

int main()
{
	u32 time_cnt=0;
	u32 cnt=0;
	double Longitude; //经度
	double latitude;  //纬度

	LED_Init();
  BEEP_Init();
	USART_X_Init(USART1,72,115200);
  TIM2_Init(72,20000);					//辅助串口2接收，超时时间为20ms
  USART_X_Init(USART2,36,9600); //连接着MC20(GPS+GPRS)

	printf("串口准备就绪.....\r\n");
	DelayMs(500);

	printf("程序修改时间: %s\r\n",__TIME__);
  while(1)
  {
		 u8 stat;
		/*初始化MC20,并连接到指定服务器*/
		 MC20_InitConnect(TCP_SERVER_IP_ADDR,TCP_SERVER_PORT);

		 /*登录OneNET服务器，上线设备*/
		 stat=OneNet_DevLink();
		 if(stat)printf("ERROR:%d,接入OneNET失败:%d\r\n",stat,cnt++);
		 else break; //登录成功

		 LED1=!LED1;
     delay_ms(200);

		 break;//失败也退出继续运行下面代码
  }
	printf("6. OneNET服务器登录成功!\r\n");
	delay_ms(100);

	while(1)
	{
		/*6. 向OneNet服务器5秒发送一次数据*/
		 time_cnt++;
		 DelayMs(1);
		 if(time_cnt>=5000)
		 {
					time_cnt=0;
					/*获取一次GPS输出的经纬度信息*/
					switch(MC20_GetGPS_Data(&Longitude,&latitude))
					{
					 case 0: printf("经度:%f,纬度:%f\r\n",Longitude,latitude); break;
					 case 1: printf("ERROR:GPS数据接收失败!\r\n"); break;
					 case 2: printf("ERROR:GPS定位数据解码失败!<请将GPS拿到空旷位置定位>\r\n"); break;
					}

					//组装数据格式
				  sprintf(onenet_http_cmd,"{\"lon\":%f,\"lat\":%f}",Longitude,latitude);
			    data_stream[0].dataPoint=onenet_http_cmd; //赋值GPS数据

          //向云端发送数据流
          OneNet_SendData(FORMAT_TYPE1,DEVID,API_KEY,data_stream,1);
		 }

		 /*实时接收MC20收到的数据,进行解析*/
     if(USART2_RX_FLAG)
     {
         USART2_RX_BUFF[USART2_RX_CNT]='\0';
				  printf("USART2_RX_BUFF=%s\r\n",USART2_RX_BUFF); //向串口打印信息
			   //解析平台返回的数据
         OneNet_RevPro(USART2_RX_BUFF);
         USART2_RX_CNT=0;
         USART2_RX_FLAG=0;
         memset(USART2_RX_BUFF,0,sizeof(USART2_RX_BUFF));
     }
	}
}

4.2 mc20.c

#include "mc20.h"
/*
函数功能:向MC20模块发送指令
函数参数:
				char *cmd  发送的命令
			  char *check_data 检测返回的数据
返回值: 0表示成功 1表示失败
*/
u8 MC20_SendCmd(char *cmd,char *check_data)
{
   u16 i,j;
   for(i=0;i<5;i++) //测试的总次数
   {
      USART2_RX_FLAG=0;
      USART2_RX_CNT=0;
			memset(USART2_RX_BUFF,0,sizeof(USART2_RX_BUFF));
			USART_X_SendString(USART2,cmd); //发送指令
      for(j=0;j<500;j++) //等待的时间(ms单位)
      {
          if(USART2_RX_FLAG)
          {
              USART2_RX_BUFF[USART2_RX_CNT]='\0';
              if(strstr((char*)USART2_RX_BUFF,check_data))
              {
                  return 0;
              }
              else break;
          }
          delay_ms(10); //一次的时间
      }
   }
   return 1;
}


/*
函数功能:  MC20初始化检查
*/
u8 MC20_InitCheck(void)
{
		return MC20_SendCmd("AT\r\n","OK\r\n");
}


/*
函数功能: 开启GPS功能
返 回 值：0表示成功  1表示失败
*/
u8 MC20_StartGPS(void)
{
		//先判断GPS功能是否启动
		if(MC20_SendCmd("AT+QGNSSC?\r\n","+QGNSSC: 1"))
		{
				//没有启动就启动GPS功能
				if(MC20_SendCmd("AT+QGNSSC=1\r\n","OK\r\n"))
				{
						return 1;  //GPS功能启动失败
				}
		}
		return 0;
}


/*
函数功能：从buf里面得到第cnt个逗号所在的位置
返 回 值：0~254,代表逗号所在位置的偏移.
255,代表不存在第cnt个逗号
*/
u8 GPS_GetCommaOffset(char *buf,u8 cnt)
{
	char *p=buf;
	while(cnt)
	{
		if(*buf=='*'||*buf<' '||*buf>'z')return 255;//遇到'*'或者非法字符,则不存在第cx个逗号
		if(*buf==',')cnt--;
		buf++;
	}
	return buf-p; //计算偏移量
}


/*
函数功能: 获取GPS经纬度数据值
函数参数:
        double *Longitude  :经度
        double *latitude   :纬度
返回值: 0表示定位成功,1表示定位失败

说明: 解析$GNRMC命令，得到经纬度
$GNRMC,023705.000,A,2842.4164,N,11549.5713,E,1.73,91.65,150319,,,A*41

转换公式示例:
经度： dddmm.mmmm 东经 11408.4790 114+(08.4790/60)=114.141317
纬度： ddmm.mmmm 北纬 2236.9453 22+(36.9453/60)= 22.615755
*/
u8 GPS_GNRMC_Decoding(char *gps_buffer,double *Longitude,double *latitude)
{
    u8 Offset;
    u32 int_data;
    double s_Longitude,s_latitude;
    char *p;

    /*1. 确定下定位是否成功*/
    p=strstr(gps_buffer,"$GNRMC");
    if(!p)return 1;

    Offset=GPS_GetCommaOffset(p,2);
    if(Offset==255)return 2;
    if(*(p+Offset)!='A')return 3; //定位不准确

    /*2. 得到纬度*/
    Offset=GPS_GetCommaOffset(p,3);
    if(Offset==255)return 4;
    sscanf(p+Offset,"%lf",&s_latitude);
    s_latitude=s_latitude/100;
    int_data=s_latitude;//得到纬度整数部分
    s_latitude=s_latitude-int_data;//得到纬度小数部分
    s_latitude=(s_latitude)*100;
    *latitude=int_data+(s_latitude/60.0); //得到转换后的值

		/*3. 得到经度*/
    Offset=GPS_GetCommaOffset(p,5);
    if(Offset==255)return 5;
    sscanf(p+Offset,"%lf",&s_Longitude);
    s_Longitude=s_Longitude/100;
    int_data=s_Longitude;//得到经度整数部分
    s_Longitude=s_Longitude-int_data; //得到经度小数部分
    s_Longitude=s_Longitude*100;
    *Longitude=int_data+(s_Longitude/60.0);
    return 0;
}


/*
函数功能: 获取一次GPS经纬度数据
函数参数:
        double *Longitude  :经度
        double *latitude   :纬度
返回值: 0表示定位成功,1表示数据接收失败,2表示定位失败
*/
u8 MC20_GetGPS_Data(double *Longitude,double *latitude)
{
		/*1. 发送获取GPS数据的指令*/
		if(MC20_SendCmd("AT+QGNSSRD=\"NMEA/RMC\"\r\n", "OK\r\n"))return 1;

		/*2. 对GPS数据进行解码*/
		if(GPS_GNRMC_Decoding((char *)USART2_RX_BUFF,Longitude,latitude))return 2;

		//解码成功
		return 0;
}

/*
函数功能: 连接服务器
函数参数:
        char *server_ip  服务器IP地址
				u16 port  服务器端口号
返回值: 0表示连接成功,1表示连接失败
*/
u8 MC20_Connect_TCP_Server(char *server_ip,u16 port)
{
		 char send_buf[100]={0};
		 sprintf(send_buf,"AT+QIOPEN=\"TCP\",\"%s\",\"%d\"\r\n",server_ip,port);

		 //连接至服务器
		 if(MC20_SendCmd(send_buf, "CONNECT"))
		 {
				return 1; //连接失败
		 }
		 return 0; //连接成功
}


/*
函数功能: 向服务器发送数据
函数参数:
					u8 *buffer 发送的数据
					u32 len  发送的长度
返 回 值: 0表示发送成功,1表示准备发送失败，2表示数据发送失败
*/
u8 MC20_ClientSendData(u8 *buffer,u32 len)
{
	  char send_buf[2];
	  /*1. 准备发送数据*/
		if(MC20_SendCmd("AT+QISEND\r\n",">"))
		{
				printf("AT+QISEND->ERROR Info:%s\r\n",USART2_RX_BUFF);
				return 1;
		}

		/*2. 开始发送数据*/
		USART_X_SendData(USART2,buffer,len);
		delay_ms(20);

		/*3. 发送结束符*/
		send_buf[0] = 0x1a;
		send_buf[1] = '\0';
		if(MC20_SendCmd(send_buf,"OK\r\n"))
		{
				printf("发送结束符->ERROR Info:%s\r\n",USART2_RX_BUFF);
				return 2;
		}
		return 0;
}


/*
函数功能: MC20初始化检查并连接至服务器
*/
#include "led.h"
void MC20_InitConnect(char *server_ip,u16 port)
{
	/*1. MC20模块初始化检查*/
	while(MC20_InitCheck())
	{
			LED1=!LED1;
			printf("ERROR:MC20模块初始化检查失败!\r\n");
			delay_ms(100);
	}
	printf("1. MC20模块初始化成功!\r\n");
	delay_ms(100);

	/*2. 查询是否有PIN码锁定*/
	while(MC20_SendCmd("AT+CPIN?\r\n","READY"))
	{
			LED1=!LED1;
			printf("ERROR:PIN码锁定检查失败!\r\n");
			delay_ms(100);
	}
	printf("2. PIN码锁定检查成功!\r\n");
	delay_ms(100);

	/*3. 查询SIM卡网络注册信息*/
	if(MC20_SendCmd("AT+CREG?\r\n",",1"))	//本地SIM卡
	{
			if(MC20_SendCmd("AT+CREG?\r\n",",5"))//漫游SIM卡
			{
					printf("ERROR:查询SIM卡网络注册信息失败!\n");
			}
			else	printf("3. 漫游SIM卡网络注册成功!\n");
	}
	else	printf("3. 本地SIM卡网络注册成功!\n");
	delay_ms(100);

	/*4. 启动GPS功能*/
	if(MC20_StartGPS())
	{
			printf("ERROR:GPS功能启动失败!\n");
	}
	else printf("4. GPS功能启动成功!\n");
	delay_ms(100);

	/*5. 连接指定服务器*/
	while(MC20_Connect_TCP_Server(server_ip,port))
	{
			printf("ERROR: 连接TCP服务器失败!\r\n现在正在断开服务器,进行重连!\r\n需要保证服务器地址正确,并且SIM卡可以上网\r\n");

			/*先断开服务器连接 (如果之前没有连接过服务器，这里就会出现错误)*/
			MC20_SendCmd("AT+QICLOSE\r\n","OK\r\n");
			delay_ms(100);

			MC20_SendCmd("AT+QIDEACT\r\n","OK\r\n");
			delay_ms(100);
	}
	printf("5. 连接TCP服务器成功!\n");
	delay_ms(100);
}

4.2 mc20.h

#ifndef  _MC20_H
#define  _MC20_H
#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"
#include <string.h>
u8 MC20_SendCmd(char *cmd,char *check_data);
u8 MC20_InitCheck(void);
u8 MC20_StartGPS(void);
u8 MC20_GetGPS_Data(double *Longitude,double *latitude);
u8 MC20_Connect_TCP_Server(char *server_ip,u16 port);
u8 MC20_ClientSendData(u8 *buffer,u32 len);


void MC20_InitConnect(char *server_ip,u16 port);
#endif

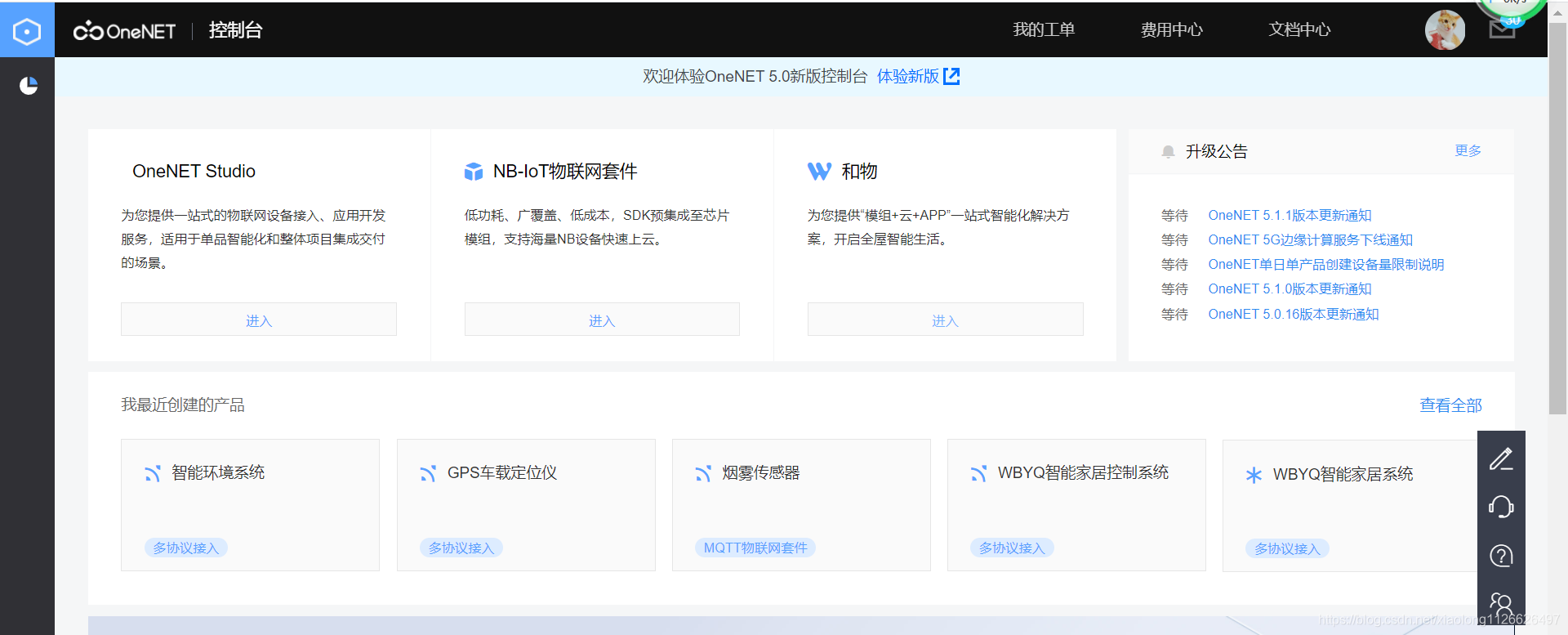

五、OneNet创建产品

链接地址: https://open.iot.10086.cn/develop/global/product/#/console
