theme: smartblue

持续创作，加速成长！这是我参与「掘金日新计划 · 6 月更文挑战」的第17天，点击查看活动详情

Spark Day14：Structured Streaming

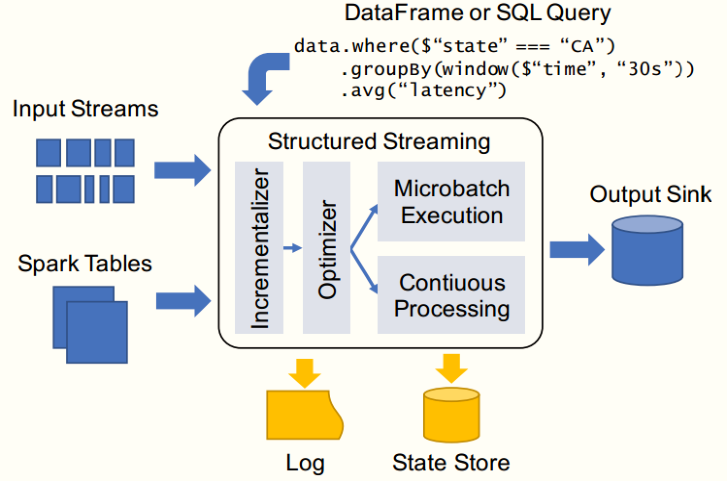

image-20210506095958240

01-[了解]-上次课程内容回顾

继续讲解：StructuredStreaming，以结构化方式处理流式数据，底层分析引擎SparkSQL引擎。

0、数据源（Source）
	支持4种数据源：TCP Socket（最简单）、Kafka Source（最常用）
		- File Source：监控某个目录，当目录中有新的文件时，以流的方式读取数据
		- Rate Source：自动每秒生成一定数量数据

1、StreamingQuery基本设置
	- 设置查询名称：queryName
	- 设置触发时间间隔
		默认值：Trigger.Processing("0 seconds")，一有数据，立即处理
	- 检查点Checkpoint目录
		sparkConf.conf("spark.sql.streaming.checkpointLocation", "xx")
		option("checkpointLocation", "xx")
	- 输出模式OutputMode
		Append，追加，数据都是新的
		Update，更新数据输出
		Complete，所有数据输出

2、Sink终端
	表示处理流式数据结果输出地方，比如Console控制台，也可以输出到File Sink
	自定义输出
		- foreach，表示针对每条数据的输出
		- foreachBatch，表示针对每批次数据输出，可以重用SparkSQL中数据源的输出

3、集成Kafka（数据源Source和数据终端Sink）
	既可以从Kafka消费数据，也可以向Kafka写入数据
	- 数据源Source：从Kafka消费数据，其他参数可以设置
val df = spark.readStream
  .format("kafka")
  .option("kafka.bootstrap.servers", "host1:port1,host2:port2")
  // .option("subscribe", "topic1,topic2") // .option("subscribePattern", "topic.*")
  .option("subscribe", "topic1")
  .load()
df.selectExpr("CAST(key AS STRING)", "CAST(value AS STRING)")
  .as[(String, String)]

	- 数据终端Sink：将流式数据集DataFrame数据写入到Kafka 中，要求必须value字段值，类型为String
val ds = df
  .selectExpr("CAST(key AS STRING)", "CAST(value AS STRING)")
  .writeStream
  .format("kafka")
  .option("kafka.bootstrap.servers", "host1:port1,host2:port2")
  .option("topic", "topic1")
  .start()

02-[掌握]-集成Kafka之实时增量ETL（DSL）

需求：使用DataFrame DSL进行ETL转换，要求定义UDF函数

/* ============================= 基于Dataset 转换操作 ====================*/
val etlStreamDF: Dataset[String] = kafkaStreamDF
    .selectExpr("CAST(value AS STRING)") // 提取value字段值，并且转换为String类型
    .as[String] // 转换为Dataset
    .filter{msg =>
	    null != msg &&
		    msg.trim.split(",").length == 6 &&
		    "success".equals(msg.trim.split(",")(3))
    }


/* ============================= 基于 DataFrame DSL操作 ====================*/
val filter_udf: UserDefinedFunction = udf(
	(msg: String) => {
		null != msg &&
			msg.trim.split(",").length == 6 &&
			"success".equals(msg.trim.split(",")(3))
	}
)
val etlStreamDF: Dataset[Row] = kafkaStreamDF
    .select($"value".cast(StringType))
    .filter(filter_udf($"value"))

完整代码如下：

package cn.itcast.spark.kafka

import org.apache.spark.sql.expressions.UserDefinedFunction
import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery, Trigger}
import org.apache.spark.sql.types.StringType
import org.apache.spark.sql.{DataFrame, Dataset, SparkSession}
import org.apache.spark.sql.functions._

/**
 * 实时从Kafka Topic消费基站日志数据，过滤获取通话转态为success数据，再存储至Kafka Topic中
	 * 1、从KafkaTopic中获取基站日志数据
	 * 2、ETL：只获取通话状态为success日志数据
	 * 3、最终将ETL的数据存储到Kafka Topic中
 */
object _01StructuredEtlKafka {

	def main(args: Array[String]): Unit = {

		// 构建SparkSession实例对象
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[3]")
			// 设置Shuffle分区数目
			.config("spark.sql.shuffle.partitions", "3")
			.getOrCreate()
		// 导入隐式转换和函数库
		import spark.implicits._

		// TODO: 1. 从Kafka Topic中获取基站日志数据（模拟数据，文本数据）
		val kafkaStreamDF: DataFrame = spark
			.readStream
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("subscribe", "stationTopic")
			.option("maxOffsetsPerTrigger", "10000")
			.load()

		// TODO: 2. ETL：只获取通话状态为success日志数据
		/*
		val etlStreamDF: Dataset[String] = kafkaStreamDF
		    .selectExpr("CAST(value AS STRING)") // 提取value字段值，并且转换为String类型
		    .as[String] // 转换为Dataset[String]
		    .filter{msg =>
			    null != msg &&
				    msg.trim.split(",").length == 6 &&
				    "success".equals(msg.trim.split(",")(3))
		    }
		 */
		val filter_udf: UserDefinedFunction = udf(
			(msg: String) => {
				null != msg &&
					msg.trim.split(",").length == 6 &&
					"success".equals(msg.trim.split(",")(3))
			}
		)
		val etlStreamDF: DataFrame = kafkaStreamDF
			// 选择value字段，值转换为String类型
    		.select($"value".cast(StringType))
			// 过滤数据：status为success
    		.filter(filter_udf($"value"))


		// TODO: 3. 最终将ETL的数据存储到Kafka Topic中
		val query: StreamingQuery = etlStreamDF
			.writeStream
			.queryName("query-state-etl")
			.outputMode(OutputMode.Append())
    		.trigger(Trigger.ProcessingTime(0))
			// TODO：将数据保存至Kafka Topic中
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("topic", "etlTopic")
    		.option("checkpointLocation", "datas/ckpt-kafka/10001")
			.start()
		query.awaitTermination()
		query.stop()
	}

}

运行流式应用程序，查看Checkpoint目录数据结构如下：

image-20210508150803575

需求：修改上述代码，将ETL后数据转换为JSON数据，存储到Kafka Topic中。

station_6,18600007723,18900006663,success,1620457646879,10000
					|
{
    "stationId": "station_6",
    "callOut": "18600007723",
    "callIn": "18900006663",
    "callStatus": "success",
    "callTime": "1620457646879",
    "duration": "10000"
}

step1、分割文本数据，获取各个字段的值
step2、给以Schema，就是字段名称
step3、转换为JSON字符串

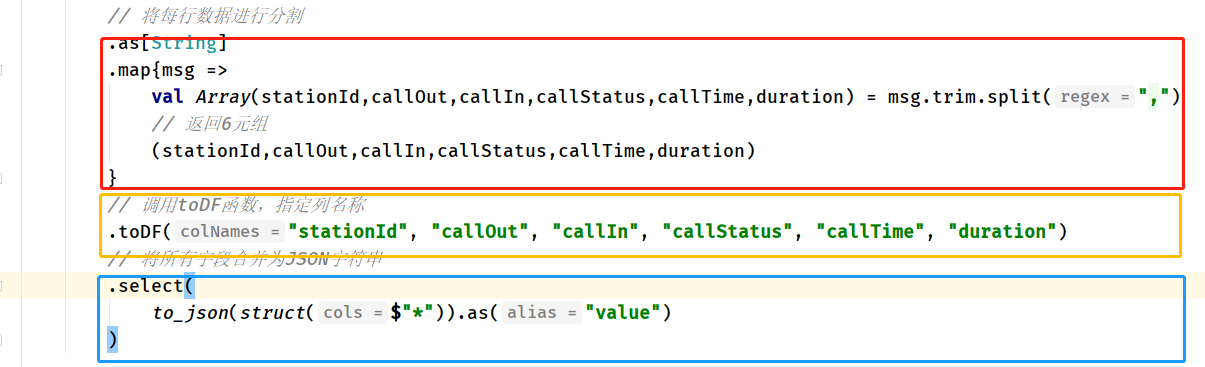

image-20210508152803845

package cn.itcast.spark.kafka

import org.apache.spark.sql.expressions.UserDefinedFunction
import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery, Trigger}
import org.apache.spark.sql.types.StringType
import org.apache.spark.sql.{DataFrame, Dataset, SparkSession}
import org.apache.spark.sql.functions._

/**
 * 实时从Kafka Topic消费基站日志数据，过滤获取通话转态为success数据，再存储至Kafka Topic中
	 * 1、从KafkaTopic中获取基站日志数据
	 * 2、ETL：只获取通话状态为success日志数据
	 * 3、最终将ETL的数据存储到Kafka Topic中
 */
object _01StructuredEtlKafka {

	def main(args: Array[String]): Unit = {

		// 构建SparkSession实例对象
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[3]")
			// 设置Shuffle分区数目
			.config("spark.sql.shuffle.partitions", "3")
			.getOrCreate()
		// 导入隐式转换和函数库
		import spark.implicits._

		// TODO: 1. 从Kafka Topic中获取基站日志数据（模拟数据，文本数据）
		val kafkaStreamDF: DataFrame = spark
			.readStream
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("subscribe", "stationTopic")
			.option("maxOffsetsPerTrigger", "10000")
			.load()

		// TODO: 2. ETL：只获取通话状态为success日志数据
		/*
		val etlStreamDF: Dataset[String] = kafkaStreamDF
		    .selectExpr("CAST(value AS STRING)") // 提取value字段值，并且转换为String类型
		    .as[String] // 转换为Dataset[String]
		    .filter{msg =>
			    null != msg &&
				    msg.trim.split(",").length == 6 &&
				    "success".equals(msg.trim.split(",")(3))
		    }
		 */
		val filter_udf: UserDefinedFunction = udf(
			(msg: String) => {
				null != msg &&
					msg.trim.split(",").length == 6 &&
					"success".equals(msg.trim.split(",")(3))
			}
		)
		val etlStreamDF: DataFrame = kafkaStreamDF
			// 选择value字段，值转换为String类型
    		.select($"value".cast(StringType))
			// 过滤数据：status为success
    		.filter(filter_udf($"value"))
			// 将每行数据进行分割
    		.as[String]
    		.map{msg =>
			    val Array(stationId,callOut,callIn,callStatus,callTime,duration) = msg.trim.split(",")
			    // 返回6元组
			    (stationId,callOut,callIn,callStatus,callTime,duration)
		    }
			// 调用toDF函数，指定列名称
    		.toDF("stationId", "callOut", "callIn", "callStatus", "callTime", "duration")
			// 将所有字段合并为JSON字符串
    		.select(
			    to_json(struct($"*")).as("value")
		    )

		// TODO: 3. 最终将ETL的数据存储到Kafka Topic中
		val query: StreamingQuery = etlStreamDF
			.writeStream
			.queryName("query-state-etl")
			.outputMode(OutputMode.Append())
    		.trigger(Trigger.ProcessingTime(0))
			// TODO：将数据保存至Kafka Topic中
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("topic", "etlTopic")
    		.option("checkpointLocation", "datas/ckpt-kafka/10001")
			.start()
		query.awaitTermination()
		query.stop()
	}

}

03-[了解]-今日课程内容提纲

继续讲解StructuredStreaming结构化流中知识点：

1、高级特性
	本质上还是微批处理，增量查询，每次处理数据是1条或者多条
	- Spark 2.3开始，数据处理模式：
		Continues Processing，持续流处理，来一条数据处理一条数据，做到真正的实时处理
		目前功能属于测试阶段
	- 对流式数据进行去重
		批处理分析时：UV，唯一访客数


2、案例：物联网数据实时分析
	模拟产生监控数据
	DSL和SQL进行实时流式数据分析
		熟悉SparkSQL中数据分析API或函数使用


3、窗口统计分析：基于事件时间EvnetTime窗口分析
	原理和案例演示
	延迟数据处理，使用Watermark水位线

04-[掌握]-高级特性之Continuous Processing

​ 连续处理（Continuous Processing）是Spark 2.3中引入的一种新的实验性流执行模式，可实现低的（~1 ms）端到端延迟，并且至少具有一次容错保证。

连续处理（Continuous Processing）是“真正”的流处理，通过运行一个long-running的operator用来处理数据。

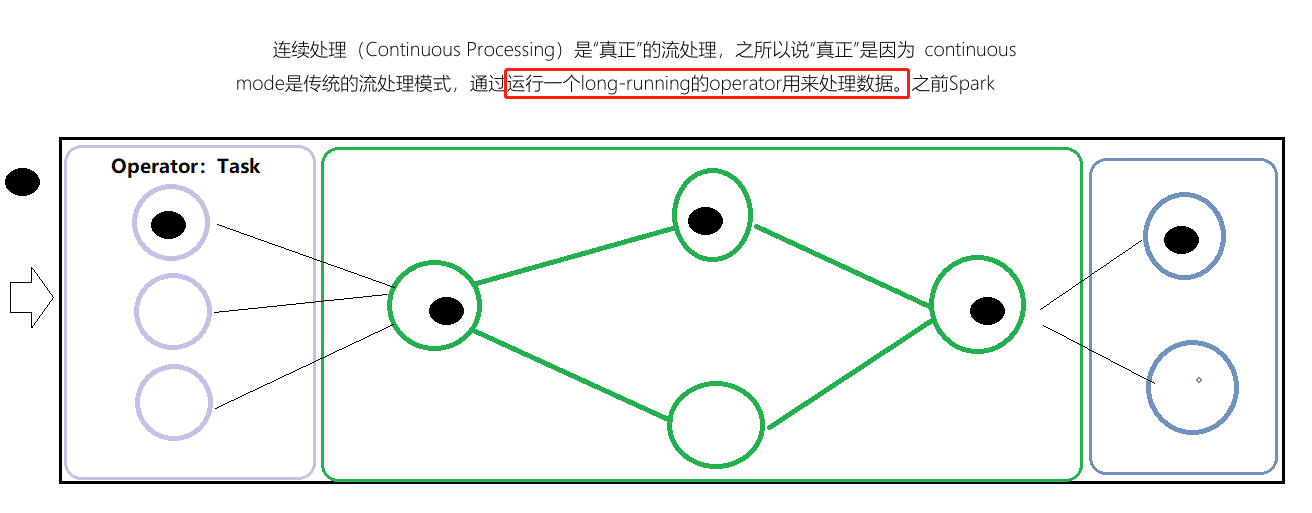

image-20210508155621190

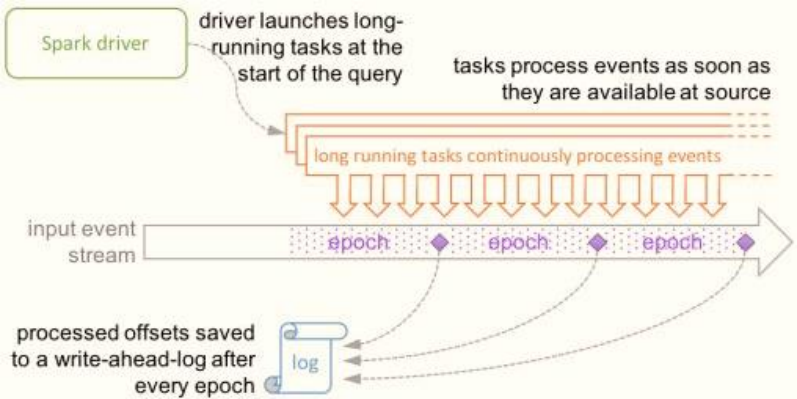

continuous mode 处理模式只要一有数据可用就会进行处理，如下图所示：

image-20210508155812014

范例演示：从Kafka实时消费数据，经过ETL处理后，将数据发送至Kafka Topic。

目前（Spark2.4.5版本）仅仅支持从Kafka消费数据，向Kafka写入数据，当前ContinuesProcessing处理模式

package cn.itcast.spark.continuous

import java.util.concurrent.TimeUnit

import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery, Trigger}
import org.apache.spark.sql.{DataFrame, Dataset, SparkSession}

/**
 * 从Spark 2.3版本开始，StructuredStreaming结构化流中添加新流式数据处理方式：Continuous processing
 *      持续流数据处理：当数据一产生就立即处理，类似Storm、Flink框架，延迟性达到100ms以下，目前属于实验开发阶段
 */
object _02StructuredContinuous {

	def main(args: Array[String]): Unit = {

		// 构建SparkSession实例对象
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[3]")
			// 设置Shuffle分区数目
			.config("spark.sql.shuffle.partitions", "3")
			.getOrCreate()
		// 导入隐式转换和函数库
		import spark.implicits._

		// TODO: 1. 从KafkaTopic中获取基站日志数据（模拟数据，文本数据）
		val kafkaStreamDF: DataFrame = spark
			.readStream
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("subscribe", "stationTopic")
			.load()

		// TODO: 2. ETL：只获取通话状态为success日志数据
		val etlStreamDF: Dataset[String] = kafkaStreamDF
			// 提取value值，并转换为String类型，最后将DataFrame转换为Dataset
			.selectExpr("CAST(value AS STRING)")
			.as[String]
			// 进行数据过滤 -> station_2,18600007445,18900008443,success,1606466627272,2000
    		.filter(msg => {
			    null != msg && msg.trim.split(",").length == 6 && "success".equals(msg.trim.split(",")(3))
		    })

		// TODO: 3. 最终将ETL的数据存储到Kafka Topic中
		val query: StreamingQuery = etlStreamDF
			.writeStream
			.queryName("query-state-etl")
			.outputMode(OutputMode.Append())
			// TODO: 设置连续处理Continuous Processing，其中interval时间间隔为Checkpoint时间间隔
    		.trigger(Trigger.Continuous(1, TimeUnit.SECONDS))
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("topic", "etlTopic")
    		.option("checkpointLocation", "data/structured/station-etl-1002")
			.start()
		query.awaitTermination()
		query.stop()
	}

}

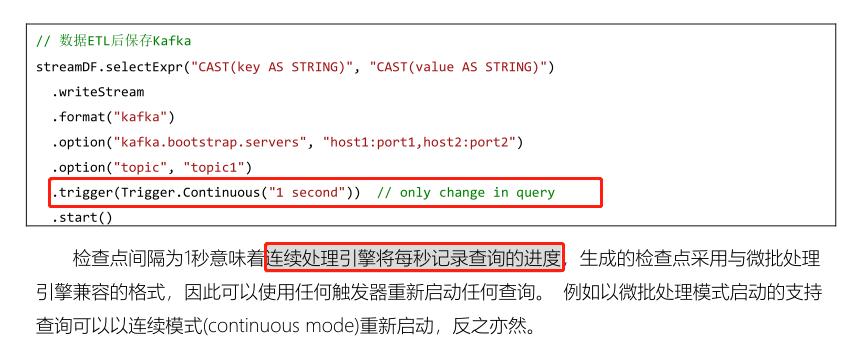

image-20210508160532284

05-[掌握]-高级特性之Streaming Deduplication

在StructuredStreaming结构化流中，可以对流式数据进行去重操作，提供API函数：deduplication

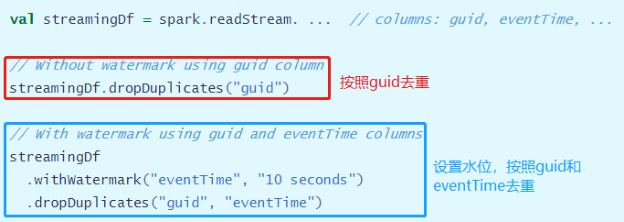

image-20210508161129628

演示范例：对网站用户日志数据，按照userId和eventType去重统计，网站代码如下。

package cn.itcast.spark.deduplication

import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery}
import org.apache.spark.sql.{DataFrame, SparkSession}

/**
 * StructuredStreaming对流数据按照某些字段进行去重操作，比如实现UV类似统计分析
 */
object _03StructuredDeduplication {

	def main(args: Array[String]): Unit = {

		// 构建SparkSession实例对象
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[2]")
			// 设置Shuffle分区数目
			.config("spark.sql.shuffle.partitions", "2")
			.getOrCreate()
		// 导入隐式转换和函数库
		import org.apache.spark.sql.functions._
		import spark.implicits._

		// 1. 从TCP Socket 读取数据
		val inputTable: DataFrame = spark.readStream
			.format("socket") // 列名称为：value，数据类型为：String类型
			.option("host", "node1.itcast.cn")
			.option("port", 9999)
			.load()

		// 2. 数据处理分析: {"eventTime": "2016-01-10 10:01:50","eventType": "browse","userID":"1"}
		val resultTable: DataFrame = inputTable
			// 需要从JSON字符串中，提取字段的之
    		.select(
			    get_json_object($"value", "$.userID").as("userId"), //
			    get_json_object($"value", "$.eventType").as("eventType") //
		    )
			// 按照userId和EventType去重
    		.dropDuplicates("userId", "eventType")
			// 分组统计
    		.groupBy($"userId", $"eventType").count()

		// 3. 设置Streaming应用输出及启动
		val query: StreamingQuery = resultTable.writeStream
			.outputMode(OutputMode.Complete())
			.format("console")
			.option("numRows", "100")
			.option("truncate", "false")
			.start()
		query.awaitTermination() // 流式查询等待流式应用终止
		// 等待所有任务运行完成才停止运行
		query.stop()
	}

}

06-[掌握]-物联网数据实时分析之需求概述及准备

物联网IoT：Internet of Things

image-20210508161936735

​ 模拟一个智能物联网系统的数据统计分析，产生设备数据发送到Kafka，结构化流Structured Streaming实时消费统计。对物联网设备状态信号数据，实时统计分析:

1）、信号强度大于30的设备；
2）、各种设备类型的数量；
3）、各种设备类型的平均信号强度；

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-rP0dyCM9-1626355251732)(/img/image-20210508162232609.png)]

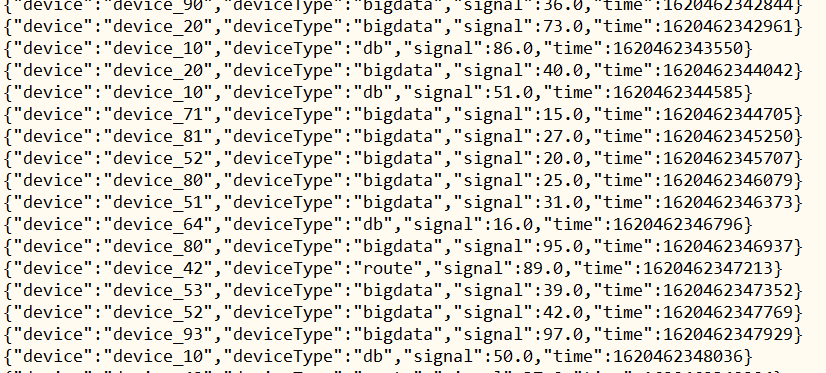

运行数据模拟生成器，产生设备监控数据

image-20210508162557596

07-[掌握]-物联网数据实时分析之基于DSL实现

按照业务需求，从Kafka消费日志数据，基于DataFrame数据结构调用函数分析，代码如下：

package cn.itcast.spark.iot.dsl

import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery}
import org.apache.spark.sql.types.{DoubleType, LongType}
import org.apache.spark.sql.{DataFrame, SparkSession}

/**
 * 对物联网设备状态信号数据，实时统计分析:
	 * 1）、信号强度大于30的设备
	 * 2）、各种设备类型的数量
	 * 3）、各种设备类型的平均信号强度
 */
object _04IotStreamingOnlineDSL {

	def main(args: Array[String]): Unit = {

		// 1. 构建SparkSession会话实例对象，设置属性信息
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[3]")
			.config("spark.sql.shuffle.partitions", "3")
			.getOrCreate()
		// 导入隐式转换和函数库
		import org.apache.spark.sql.functions._
		import spark.implicits._

		// 2. 从Kafka读取数据，底层采用New Consumer API
		val iotStreamDF: DataFrame = spark.readStream
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("subscribe", "iotTopic")
			// 设置每批次消费数据最大值
			.option("maxOffsetsPerTrigger", "100000")
			.load()

		// 3. 对流式数据进行提取字段
		val etlStreamDF: DataFrame = iotStreamDF
			.selectExpr( "CAST(value AS STRING)")
			// {"device":"device_10","deviceType":"db","signal":86.0,"time":1620462343550}
    		.select(
			    get_json_object($"value", "$.device").as("deviceId"), //
			    get_json_object($"value", "$.deviceType").as("deviceType"), //
			    get_json_object($"value", "$.signal").cast(DoubleType).as("signal"), //
			    get_json_object($"value", "$.time").cast(LongType).as("time") //
		    )

		// 4. 按照需求进行分析
		val resultStreamDF: DataFrame = etlStreamDF
			// 信号强度大于30的设备
    		.filter($"signal".gt(30))
			// 各种设备类型的数量 和 各种设备类型的平均信号强度
    		.groupBy($"deviceType")
    		.agg(
			    count($"deviceId").as("total"), //类型的数量
			    round(avg($"signal"), 2).as("avg_signal") // 平均信号强度
		    )

		// 5. 启动流式应用，结果输出控制台
		val query: StreamingQuery = resultStreamDF.writeStream
			.outputMode(OutputMode.Complete())
			.format("console")
			.option("numRows", "10")
			.option("truncate", "false")
			.start()
		query.awaitTermination()
		query.stop()
	}

}

08-[掌握]-物联网数据实时分析之基于SQL实现

​ 按照业务需求，从Kafka消费日志数据，提取字段信息，将DataFrame注册为临时视图，编写SQL执行分析，代码如下：

package cn.itcast.spark.iot.sql

import org.apache.spark.sql.streaming.{OutputMode, StreamingQuery}
import org.apache.spark.sql.types.{DoubleType, LongType, StringType, StructType}
import org.apache.spark.sql.{DataFrame, SparkSession}

/**
 * 对物联网设备状态信号数据，实时统计分析:
	 * 1）、信号强度大于30的设备
	 * 2）、各种设备类型的数量
	 * 3）、各种设备类型的平均信号强度
 */
object _05IotStreamingOnlineSQL {

	def main(args: Array[String]): Unit = {

		// 1. 构建SparkSession会话实例对象，设置属性信息
		val spark: SparkSession = SparkSession.builder()
			.appName(this.getClass.getSimpleName.stripSuffix("$"))
			.master("local[3]")
			.config("spark.sql.shuffle.partitions", "3")
			.getOrCreate()
		// 导入隐式转换和函数库
		import org.apache.spark.sql.functions._
		import spark.implicits._

		// 2. 从Kafka读取数据，底层采用New Consumer API
		val iotStreamDF: DataFrame = spark.readStream
			.format("kafka")
			.option("kafka.bootstrap.servers", "node1.itcast.cn:9092")
			.option("subscribe", "iotTopic")
			// 设置每批次消费数据最大值
			.option("maxOffsetsPerTrigger", "100000")
			.load()

		// 3. 对流式数据进行提取字段
		val schema: StructType = new StructType()
    		.add("device", StringType, nullable = true)
    		.add("deviceType", StringType, nullable = true)
    		.add("signal", DoubleType, nullable = true)
    		.add("time", LongType, nullable = true)

		val etlStreamDF: DataFrame = iotStreamDF
			// {"device":"device_42","deviceType":"route","signal":10.0,"time":1620463866721}
    		.select($"value".cast(StringType))
			// 解析JSON格式数据
    		.select(
			   from_json($"value", schema).as("device")
		    )
			// 选取结构类型中所有字段
    		.select($"device.*")

		// 4. 按照需求进行分析
		// step1. 注册DataFrame为临时视图
		etlStreamDF.createOrReplaceTempView("view_temp_iot")

		// step2. 编写SQL并执行
		val resultStreamDF: DataFrame = spark.sql(
			"""
			  |SELECT
			  |  deviceType, COUNT(1) AS total, ROUND(AVG(signal), 2) AS avg_signal
			  |FROM
			  |  view_temp_iot
			  |WHERE
			  |  signal > 30
			  |GROUP BY
			  |  deviceType
			  |""".stripMargin)

		// 5. 启动流式应用，结果输出控制台
		val query: StreamingQuery = resultStreamDF.writeStream
			// 输出模式
			.outputMode(OutputMode.Complete())
			// 每个微批次输出
    		.foreachBatch{(batchDF: DataFrame, _: Long) =>
			    batchDF.coalesce(1).show(10, truncate = false)
		    }
			.start()
		query.awaitTermination()
		query.stop()
	}

}
【版权声明】本文为华为云社区用户原创内容，转载时必须标注文章的来源（华为云社区）、文章链接、文章作者等基本信息， 否则作者和本社区有权追究责任。如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱： cloudbbs@huaweicloud.com
Kafka 大数据 智慧物流
  • 点赞
  • 收藏
  • 关注作者

评论（0）

0/1000
抱歉，系统识别当前为高风险访问，暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称，即可参与社区互动！

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

确认 取消

加入云驻计划，成为创作者

  • 华为云周边好礼
  • 免费体验产品
  • 特殊身份标识
  • 线下官方门票
  • 内部专家零距离
  • 与10000+优质创作者共同成长
立即加入
