一、图像增强技术简介

1图像增强
图像增强是对图像的某些特征,如边缘、轮廓、对比度等进行强调或锐化,以便于显示、观察或进一步分析与处理。通过对图像的特定加工,将被处理的图像转化为对具体应用来说视觉质量和效果更“好”或更“有用”的图像。
图像增强是最基本最常用的图像处理技术,常用于其他图像处理的预处理阶段。
在这里插入图片描述
(1)高通平滑、低通锐化;平滑模糊、锐化突出图像细节
(2)滤波器还有带通、带阻等形式
(3)根据噪声(椒盐噪声、高斯噪声…)的不同,选用不同的滤波
(4)邻域有4-邻域、对角邻域、8-邻域,相对应的有邻接,即空间上相邻、像素灰度相似
(5)图像边缘处理:忽略不处理、补充、循环使用
(6)目前尚未图像处理大多基于灰度图像

二、部分源代码

unction HighBoostFiltering

handle=figure;
set(handle,'unit','pixels','position',[0 0 1000 600]);
movegui(handle, 'center' );

img=imread('k.bmp');
[h w]=size(img);
filter_mask={...                        %定义俩个拉氏滤波器
    [0 -1 0;-1 4 -1;0 -1 0];...         %普通拉氏滤波器
    [-1 -1 -1; -1 8 -1 ;-1 -1 -1]};     %扩展拉氏滤波器
A=1.7;                                  %设定提升系数A值的大小

%% matlab 实现
imgsharp2=imfilter(double(img),...
        filter_mask{1},...
        'corr', ...
        'symmetric',...
        'same');
% imfilter函数:返回与输入图片的类型一样的处理图片;corr是相关,因为拉氏算子是中心对称的,所以做卷积和做相关是一样的;symmetric是镜像复制;same是相同尺寸;
imgafter2=double(img).*A+imgsharp2;
imgafter2=uint8(imgafter2);
% uint8强制类型转换:如果输入数据为double,则数据四舍五入,小于0的置为0subplot(241),imshow(img),                   title('此行为matla的imfilter实现的');
subplot(242),imshow(uint8(imgsharp2)),      title('未标定的拉氏滤波图');
subplot(243),imshow(mat2gray(imgsharp2)),   title('标定的拉氏滤波图');
subplot(244),imshow(imgafter2),             title('最终图');





%% 自己写的算法
m=1;n=1;
imgMSR=EdgeFilling(img,m,n,1); %图像的边缘填充镜像的像素,因为拉氏算子是3*3,所以水平和垂直个填充一个像素单位
imgMSR=double(imgMSR);    %扩展的图像转为double型
imgsharp1=imgMSR;
                        %拉氏算子是3*3,所以水平和垂直个填充一个像素单位,这里的m和n分别表示垂直和水平
hwait=waitbar(0,'请等待>>>>>>>>');
for i=1+m:h+m
    for j=1+n:w+n
        [p,q,r,t]=safeborder(h+2*m,w+2*n,i,j,m,n);
        tempimg=imgMSR(p:q,r:t);
        imgsharp1(i,j)=sum(sum(tempimg.*filter_mask{1}));
    end
    if i/h>0.8
        set(findobj(hwait,'type','patch'),'edgecolor','g','facecolor','g');
    end
    waitbar(i/h,hwait,'正在处理');
end
imgsharp1=imgsharp1(1+m:h+m,1+n:w+n); % 取中间部分,去掉边沿
imgafter1=double(img).*A+imgsharp1;
imgafter1=uint8(imgafter1);
close(hwait);
subplot(245),imshow(img),                   title('此行为自己写的代码处理的');
subplot(246),imshow(uint8(imgsharp1)),      title('未标定的拉氏滤波图');
subplot(247),imshow(mat2gray(imgsharp1)),   title('标定的拉氏滤波图');
subplot(248),imshow(imgafter1),             title('最终图');


%% 总结:
% 最后发现,高提升滤波除了细节的提升外,还有亮度的提升,取决于A的值。
% 高提升滤波非常适合低灰度图像处理



function imgMSR=EdgeFilling(img,m,n,which)
%   对图像进行边缘填充,
%   填充方案有:
%     镜像复制which=1、填充黑色which=2、填充灰色which=3、填充白色which=4

[h w]=size(img);
if which==1
    fill=img;
elseif which==2
    fill=uint8(zeros(h,w));
elseif which==3
    fill=uint8(ones(h,w)*127);
elseif which==4
    fill=uint8(ones(h,w)*255);
end



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83

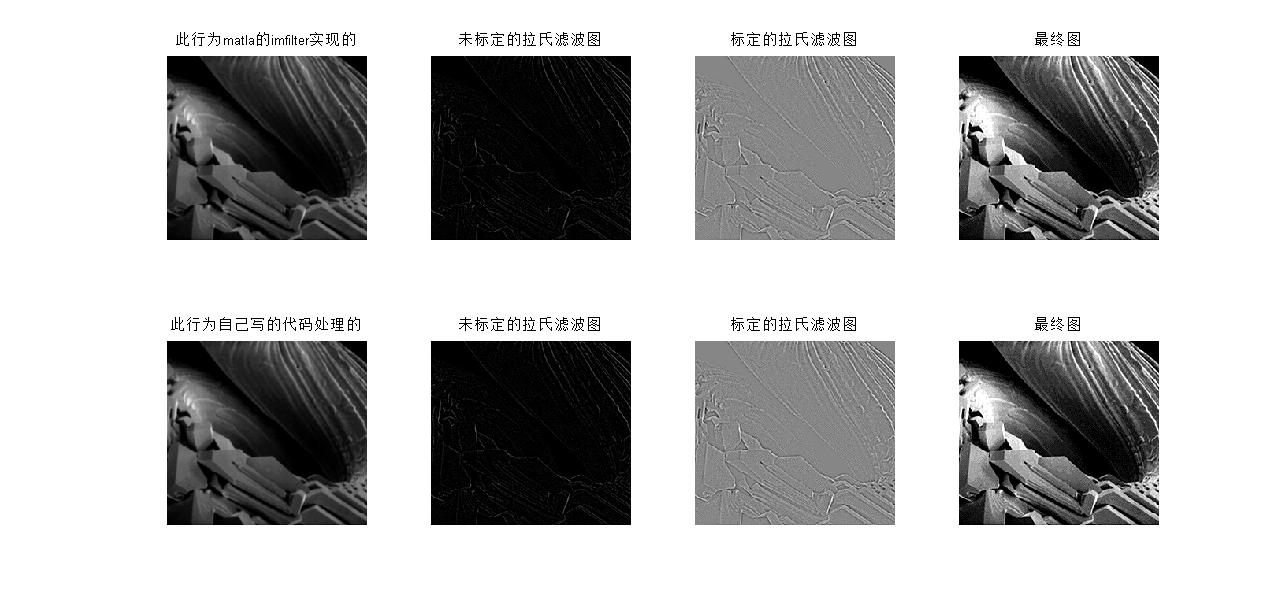

三、运行结果

在这里插入图片描述

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社,2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社,2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社,2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社,2015.
