二、迭代扩展卡尔曼滤波算法(IEKF)简介

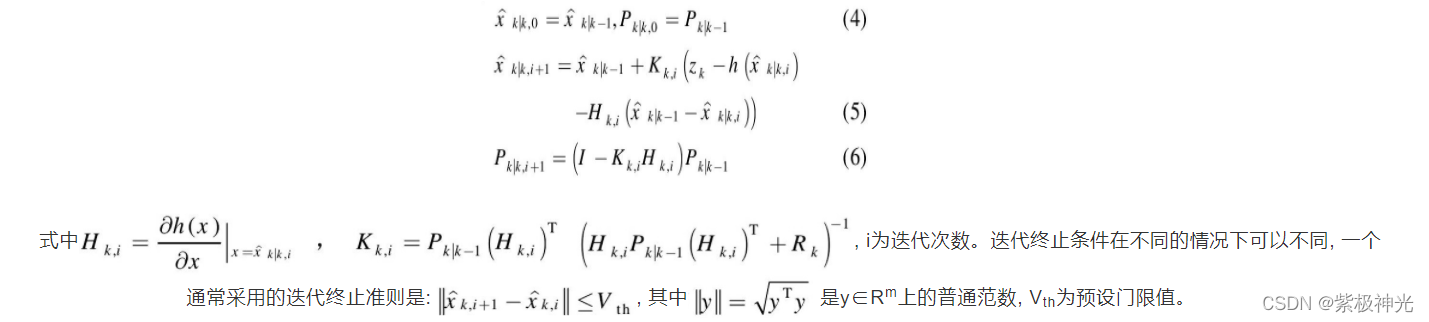

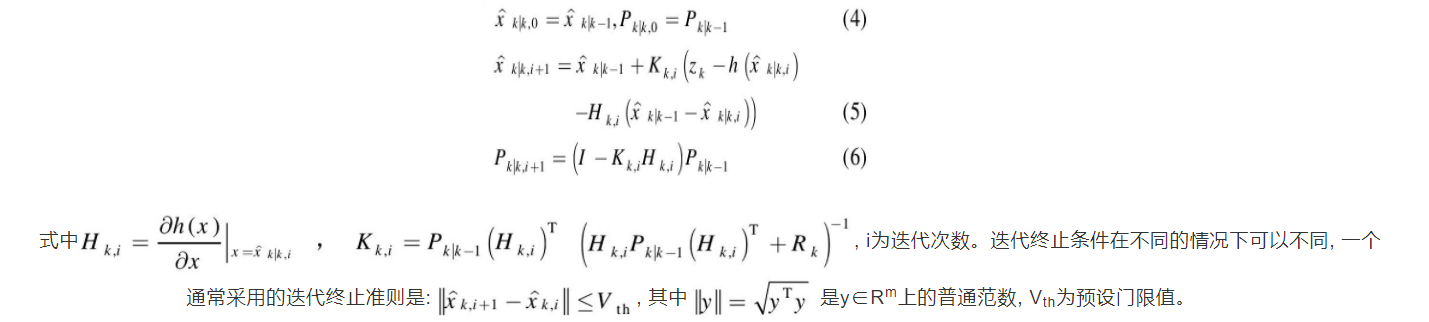

IEKF与EKF的不同之处主要在于测量更新过程,对于IEKF, 在得到状态预测
在这里插入图片描述
在这里插入图片描述
文献[8]证明了IEKF迭代结果与高斯牛顿方法估计的结果是一致的, 因此IEKF可以保证全局收敛。理论上, IEKF优于EKF和MVEKF, 然而, 实际中并不完全如此, 因为: (1) 文献[8]给出的结论是建立在必须满足局部线性化条件的假设之上, 也就是说, 状态估计必须足够接近于真实值, 这在很多应用中不是总能成立, 因为初始估计误差可能会很大。 (2) 高斯牛顿方法虽然能保证全局收敛, 但不能保证达到似然面[9]。另外, 预设门限Vth对迭代过程很关键, 要选择一个合适的值不容易。

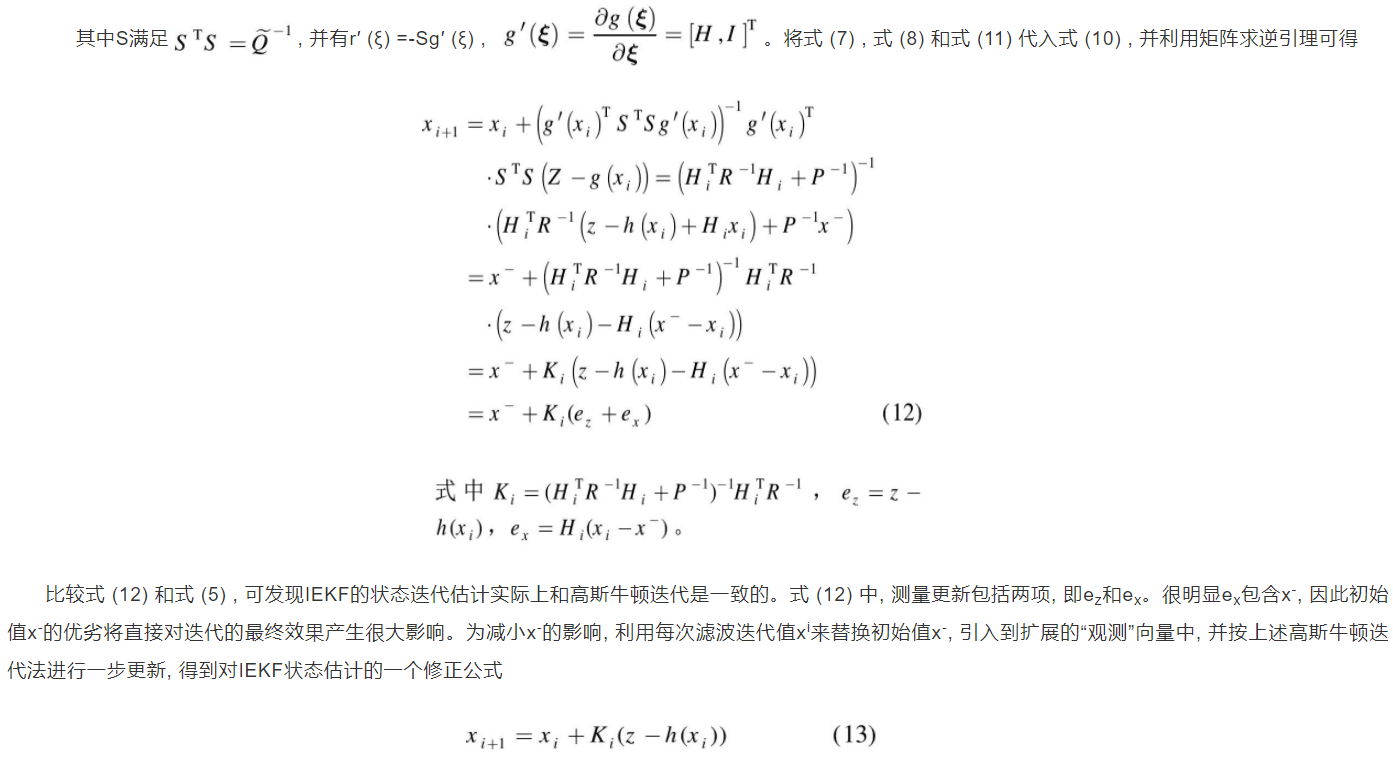

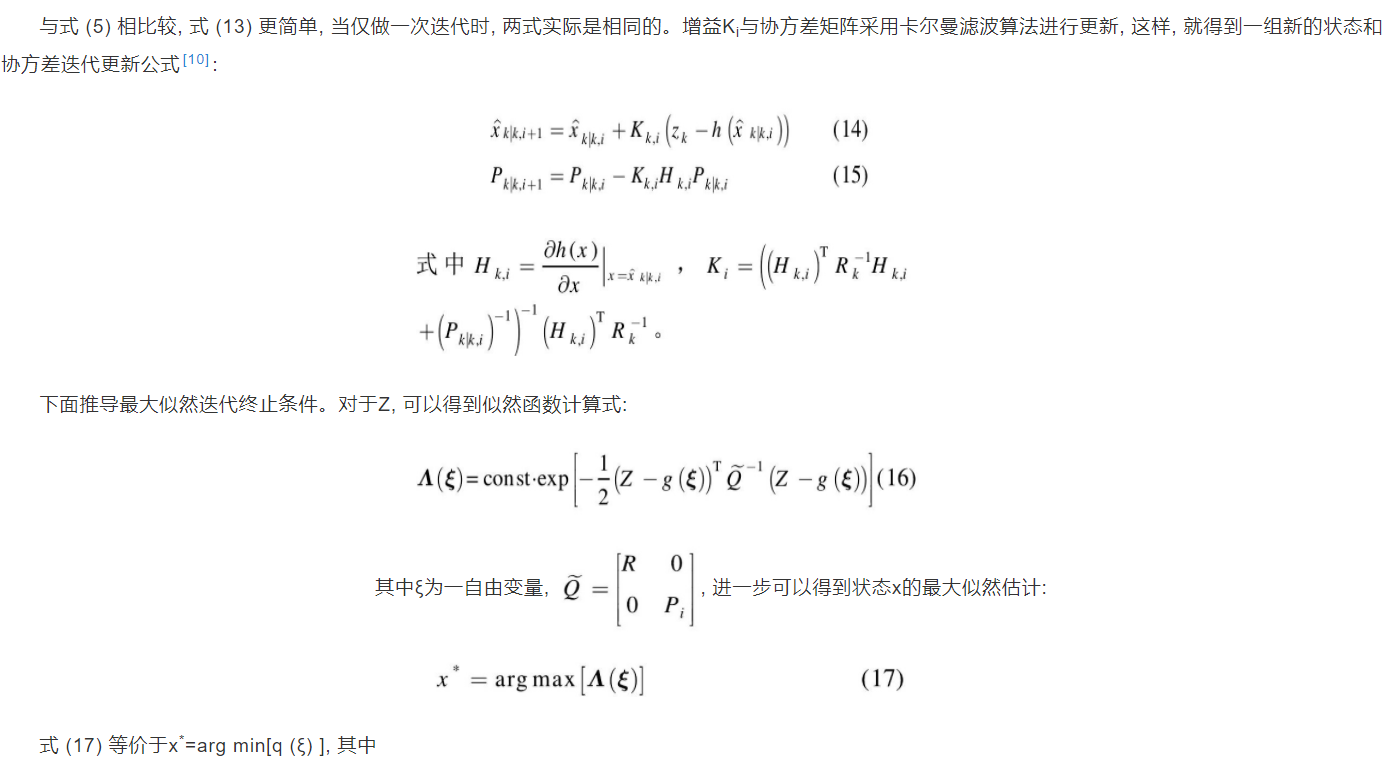

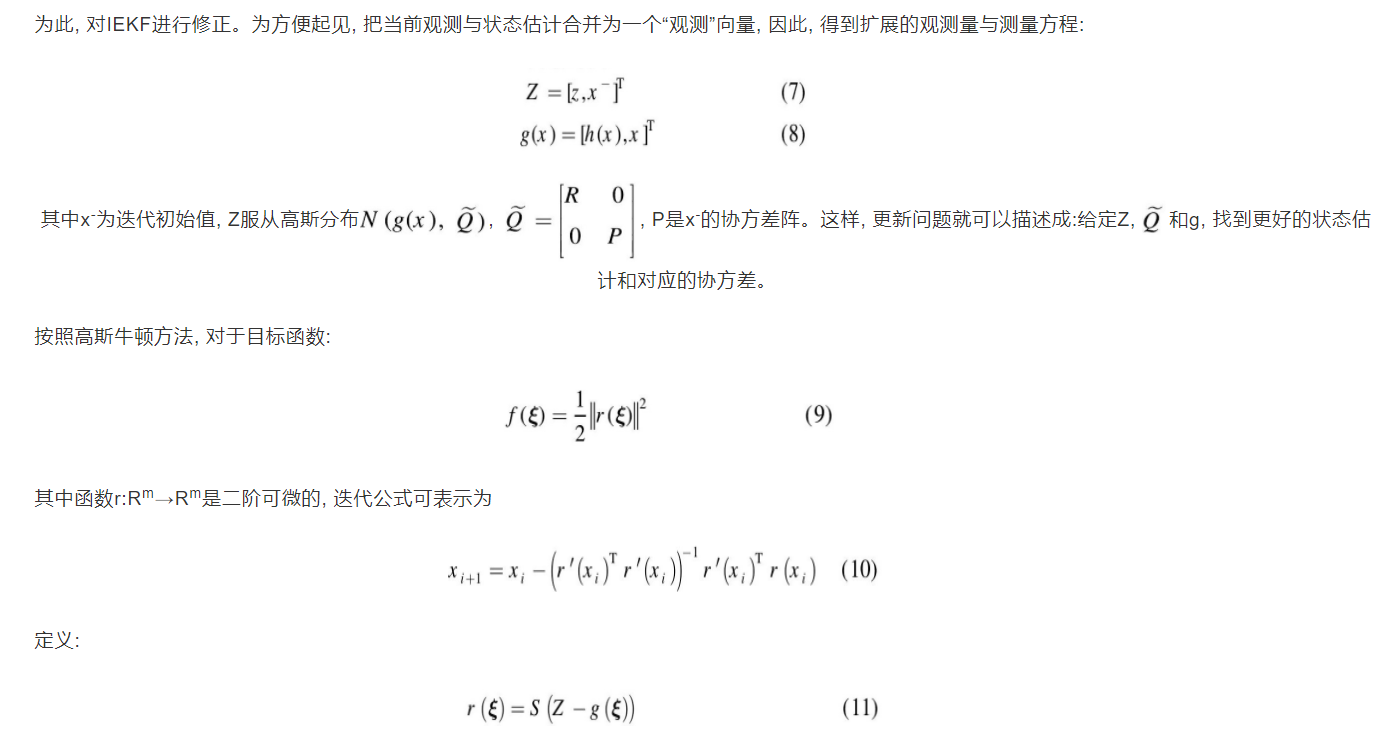

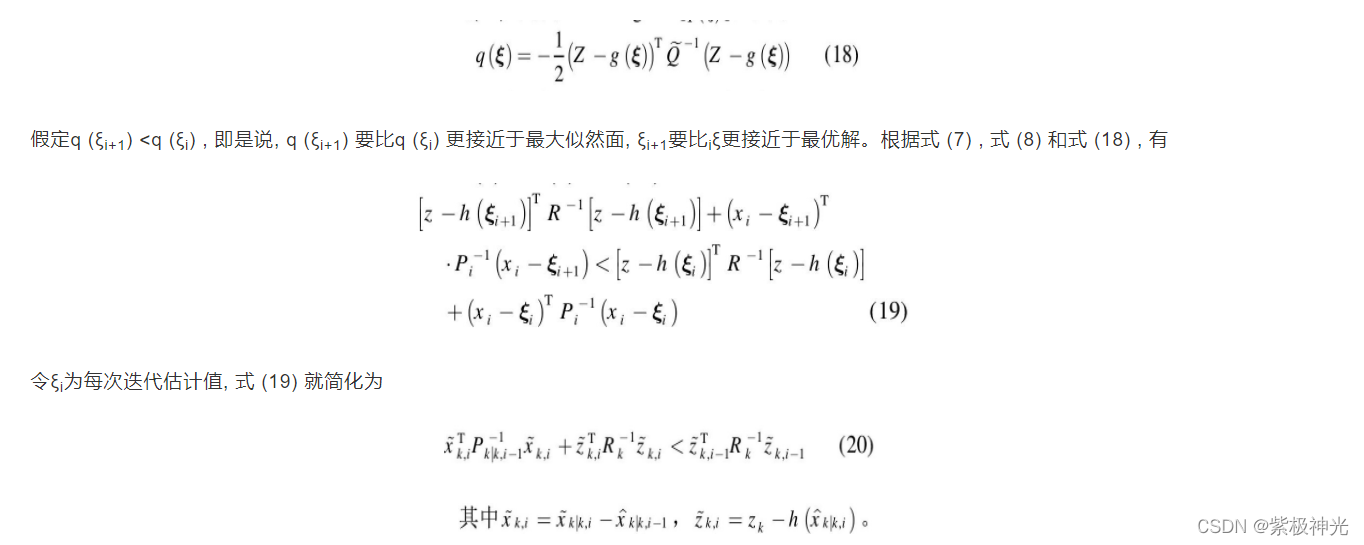

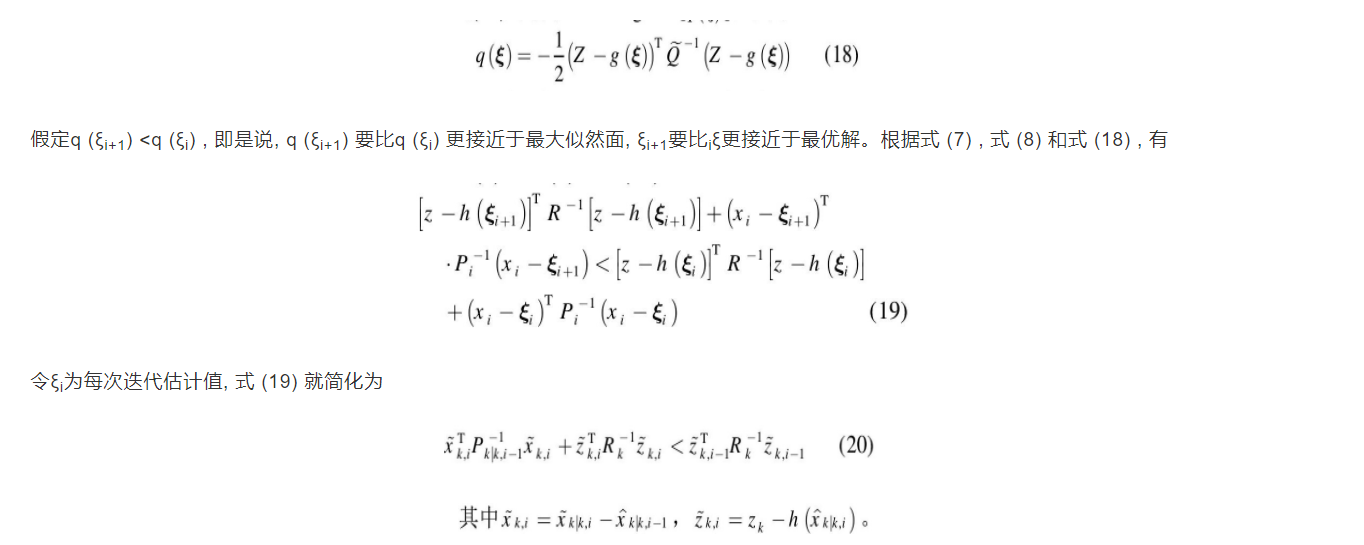

为此, 对IEKF进行修正。为方便起见, 把当前观测与状态估计合并为一个“观测”向量, 因此, 得到扩展的观测量与测量方程:

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

三、部分源代码

% function to implement the Iterated Extended Kalman Filter (IEKF)
% Inputs:
%  OBSn - the observations (with noise)
%  xest - initial state space estimates
% Ouputs:
%  Xp - predicted states
function Xp = f_IEKF(OBSn,xest)

load avar % r1,r2, L, and T

tol = .1; % tolerance for iterations
diff = 1;
count = 0;

F = [1 T 0 0 0 0 0;
    0 1 0 0 0 0 0;
    0 0 1 T 0 0 0;
    0 0 0 1 0 0 0;
    0 0 0 0 1 0 T;
    0 0 0 0 0 1 T;
    0 0 0 0 0 0 1]; % state transition matrix

n = size(OBSn,2); % number of observations

Xp = zeros(7,n);  % make room

Pkp1 = 1e10*eye(7); %xest*xest'; %.1*ones(7,7);

%Pkp1 = xest*xest';
%Pkp1 = F*Pkp1*F';

%Pkp1 = (10*randn(7,1))*(10*randn(7,1)).';
%Pkp1 = F*Pkp1*F';

% for each observation
for i = 1:n;

    % if this is the first iteration the prior predicted estimate is xest
    % if this is not the first run the prior estimate is in Xp
    if i == 1
        xkm1 = xest;
    else
        xkm1 = Xp(:,i-1);
    end

    Pkm1 = Pkp1; % conditional covariance from last iteration

    % iterations are started with the predicted estimate from the last run
    xkn = xkm1;
    while ~(diff < tol || count > 9)

        count = count + 1;

        H = [gradest(@(x)f_h1(x),xkn); gradest(@(x)f_h2(x),xkn)];

        R = (.01*randn(2,1))*(.01*randn(2,1)).';

        Rdiag = diag(R); R = diag(Rdiag);

        K = Pkm1*H'*(H*Pkm1*H'+R)^-1;

        xkn_temp = xkm1 + K*(OBSn(:,i)-f_h(xkn)-H*(xkm1-xkn));

        diff = norm(abs(xkn_temp-xkn));

        fprintf('diff = %g \n',diff)

        xkn = xkn_temp;

    end

    H = [gradest(@(x)f_h1(x),xkn); gradest(@(x)f_h2(x),xkn)];

    Pkk = (eye(7)-K*H)*Pkm1;

    Pkp1 = F*Pkk*F';

    Xp(:,i) = F*xkn;

    clc;

    fprintf('i = %g; Count is %g \n',i,count)

    count = 0;

    diff = 1;

end


 % Script to start playing around with this stuff
clc; clear all; close all

% x  = [xc xcd zc zcd p1 p2 w].'

% simulation parameters
n = 100;                             % number of frames
xint = [-35 .7 35 .4 1 3 1].';       % initial state variable
xest = [-32 .9 32 .6 1.2 2.2 .7].';  % initial state estimates
noise = .01;

% simulate dynamics
X = f_Simulate(xint,n);

% simulate observations
[OBS, OBSn] = f_Observe(X,noise);

% make movie
f_Movie(X,OBS,'SimMovie')

% run filter
Xp = f_IEKF(OBSn,xest);

% make movie
OBSr = f_Observe(Xp,0);
f_Movie(Xp,OBSr,'ResultsMovie')

save RunData

% pixel values
figure;
pos = get(gcf,'Position');
set(gcf,'Position',[pos(1)-100 pos(2)-200 1.5*pos(3) 1.5*pos(4)]);
plot(1:n,OBSn,'.-',1:n,OBSr,'.-'); grid on;
legend('X1 simulated','X2 simulated','X1 predicted','X2 predicted','Location','Best')
xlabel('Frame index (n)','FontName','Time','FontSize',15);
ylabel('Image pixel value','FontName','Time','FontSize',15);
title('Pixel observations with noise',...
    'FontName','Time','FontSize',15,'FontWeight','Bold');

Error = X - Xp;

% error (xc and zc)
figure;
pos = get(gcf,'Position');
set(gcf,'Position',[pos(1)-100 pos(2)-200 1.5*pos(3) 1.5*pos(4)]);
plot(1:n,Error([1 3],:),'.-'); grid on;
legend('xc','zc','Location','Best')
xlabel('Frame index (n)','FontName','Time','FontSize',15);
ylabel('Error','FontName','Time','FontSize',15);
title('Error in xc and zc',...
    'FontName','Time','FontSize',15,'FontWeight','Bold');

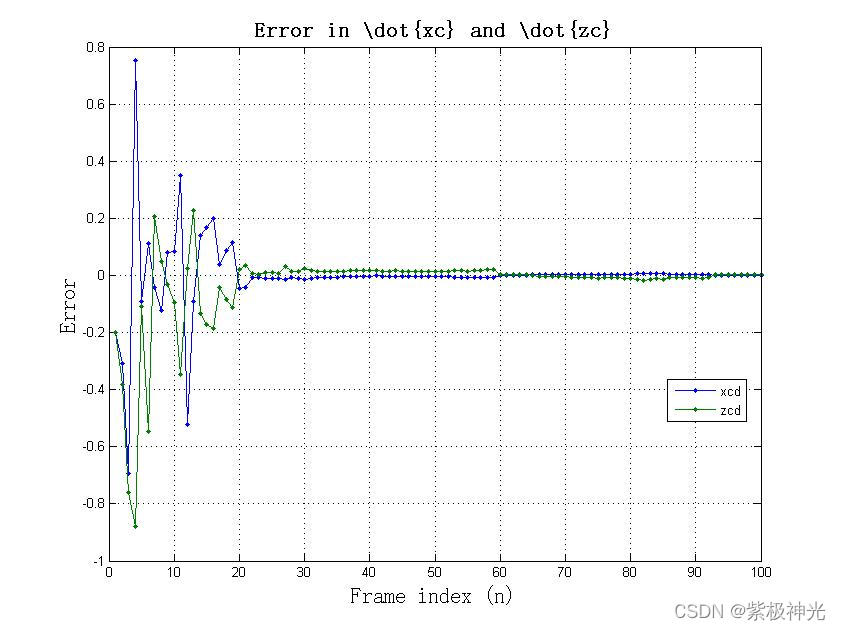

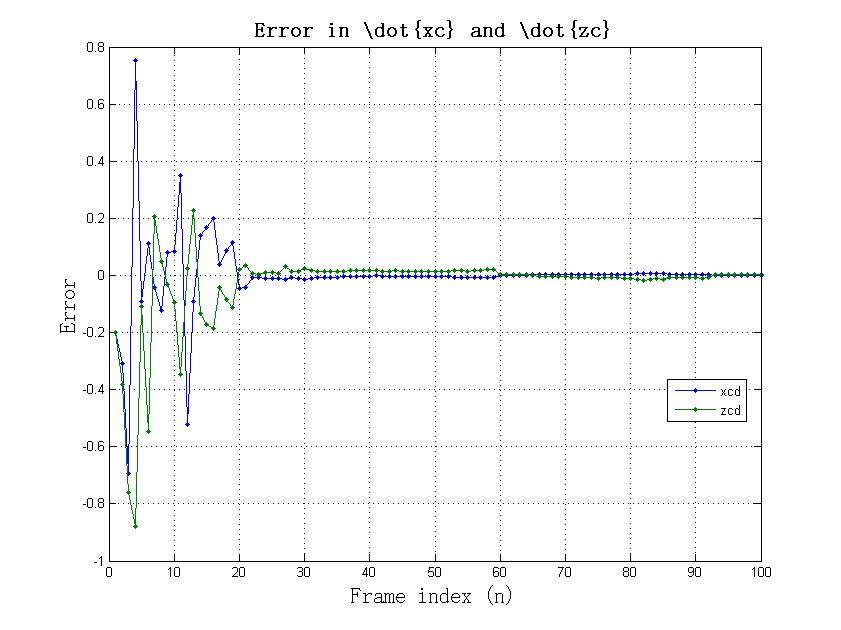

% error (xcd and zcd)
figure;
pos = get(gcf,'Position');
set(gcf,'Position',[pos(1)-100 pos(2)-200 1.5*pos(3) 1.5*pos(4)]);
plot(1:n,Error([2 4],:),'.-'); grid on;
legend('xcd','zcd','Location','Best')
xlabel('Frame index (n)','FontName','Time','FontSize',15);
ylabel('Error','FontName','Time','FontSize',15);
title('Error in \dot{xc} and \dot{zc}',...
    'FontName','Time','FontSize',15,'FontWeight','Bold');

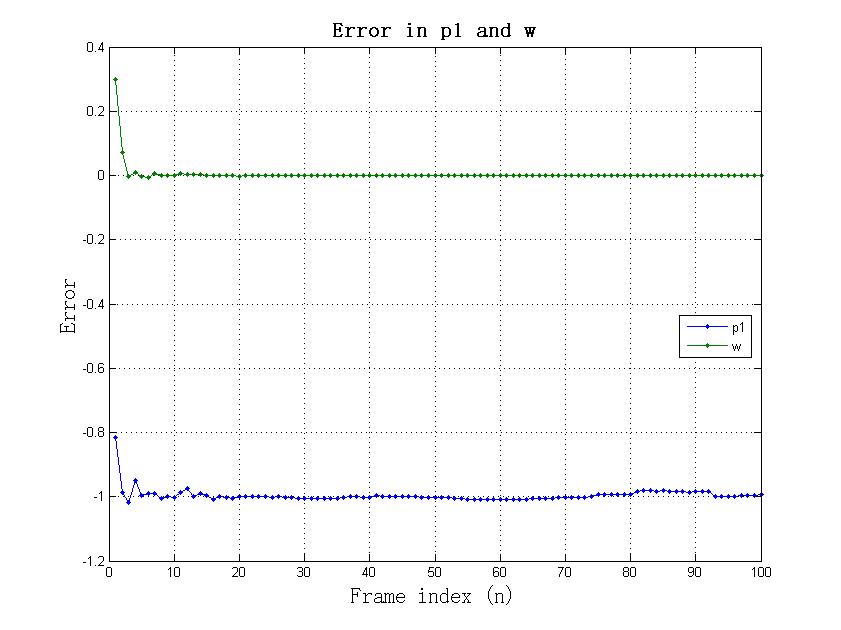

% error (p1 w)
figure;
pos = get(gcf,'Position');
set(gcf,'Position',[pos(1)-100 pos(2)-200 1.5*pos(3) 1.5*pos(4)]);
plot(1:n,Error([5 7],:),'.-'); grid on;
legend('p1','w','Location','Best')
xlabel('Frame index (n)','FontName','Time','FontSize',15);
ylabel('Error','FontName','Time','FontSize',15);
title('Error in p1 and w',...
    'FontName','Time','FontSize',15,'FontWeight','Bold');




  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134
  • 135
  • 136
  • 137
  • 138
  • 139
  • 140
  • 141
  • 142
  • 143
  • 144
  • 145
  • 146
  • 147
  • 148
  • 149
  • 150
  • 151
  • 152
  • 153
  • 154
  • 155
  • 156
  • 157
  • 158
  • 159
  • 160
  • 161
  • 162
  • 163
  • 164
  • 165

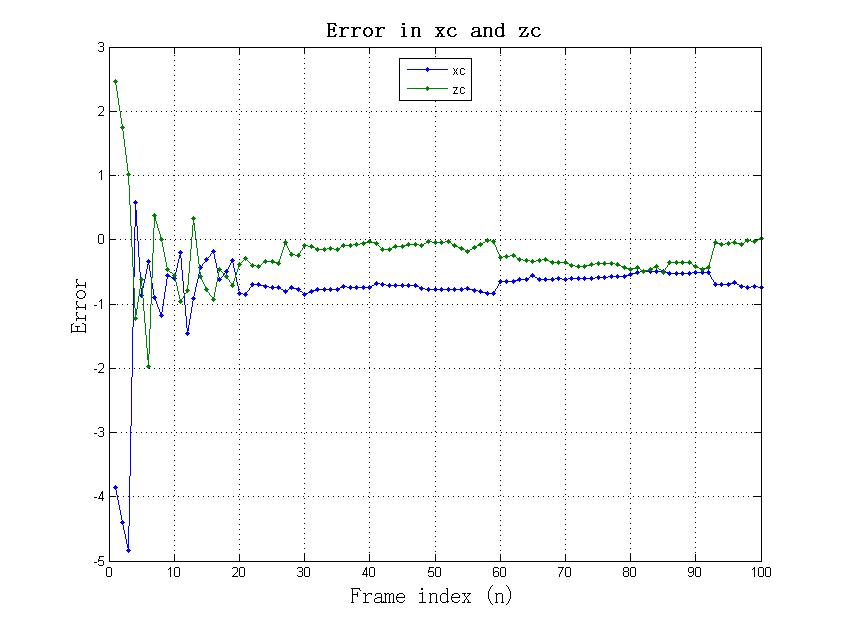

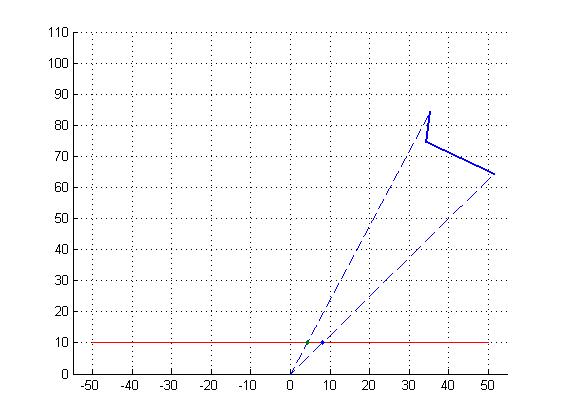

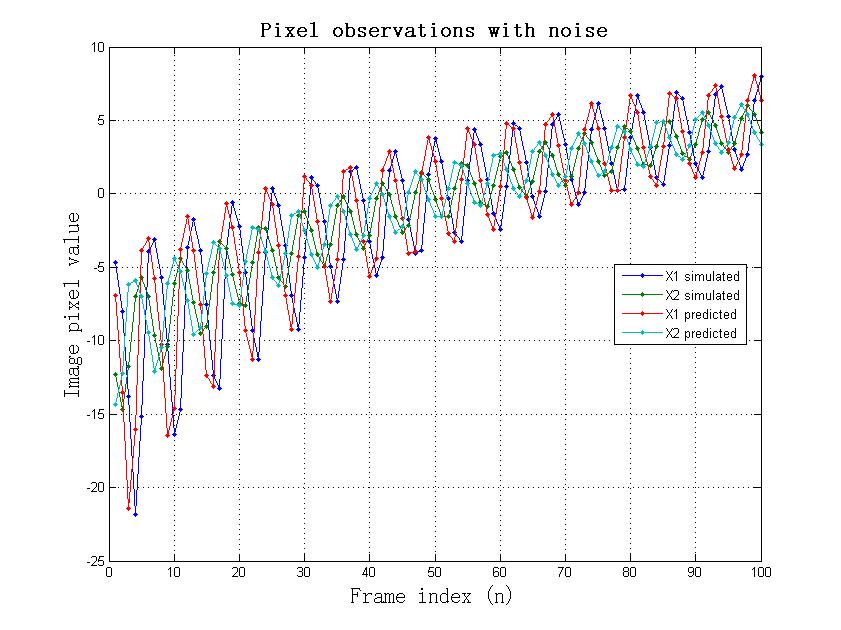

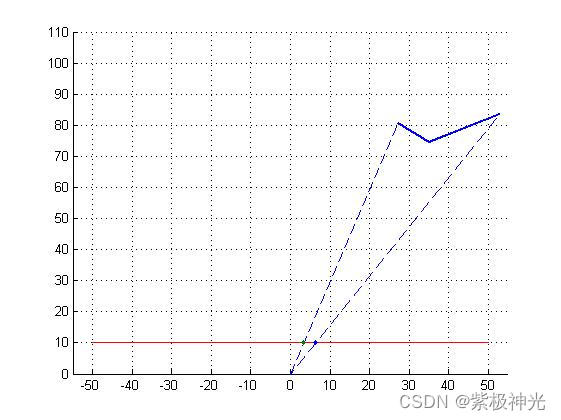

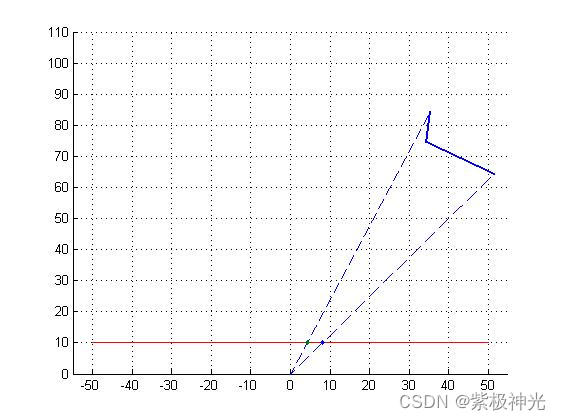

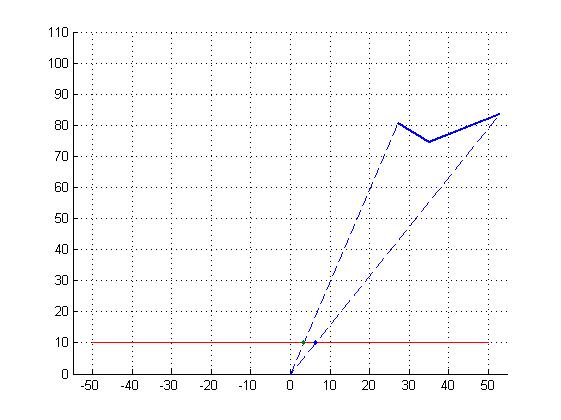

四、运行结果

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 包子阳,余继周,杨杉.智能优化算法及其MATLAB实例(第2版)[M].电子工业出版社,2016.
[2]张岩,吴水根.MATLAB优化算法源代码[M].清华大学出版社,2017.
[3]张俊根,姬红兵.IMM迭代扩展卡尔曼粒子滤波跟踪算法[J].电子与信息学报. 2010,32(05)
