一、获取代码方式

获取代码方式1:
完整代码已上传我的资源:【数字信号调制】基于matlab GUI数字信号调制仿真系统【含Matlab源码 336期】

获取代码方式2:
通过订阅紫极神光博客付费专栏,凭支付凭证,私信博主,可获得此代码。

备注:
订阅紫极神光博客付费专栏,可免费获得1份代码(有效期为订阅日起,三天内有效);

二、简介

1 系统简介
平台用于模拟通信系统中调制信号并仿真出频谱图,主要有幅度调制、角度调制、数字调制及自适应均衡,在相应的调制模块下,用户通过输入相应的参数即可得到输出结果。是集信息采集、处理、加工、传播的重要处理平台。

2 数字调制技术
数字调制是指用数字数据调制模拟信号,主要有三种形式:移幅键控法ASK、移频键控法FSK、移相键控法PSK。

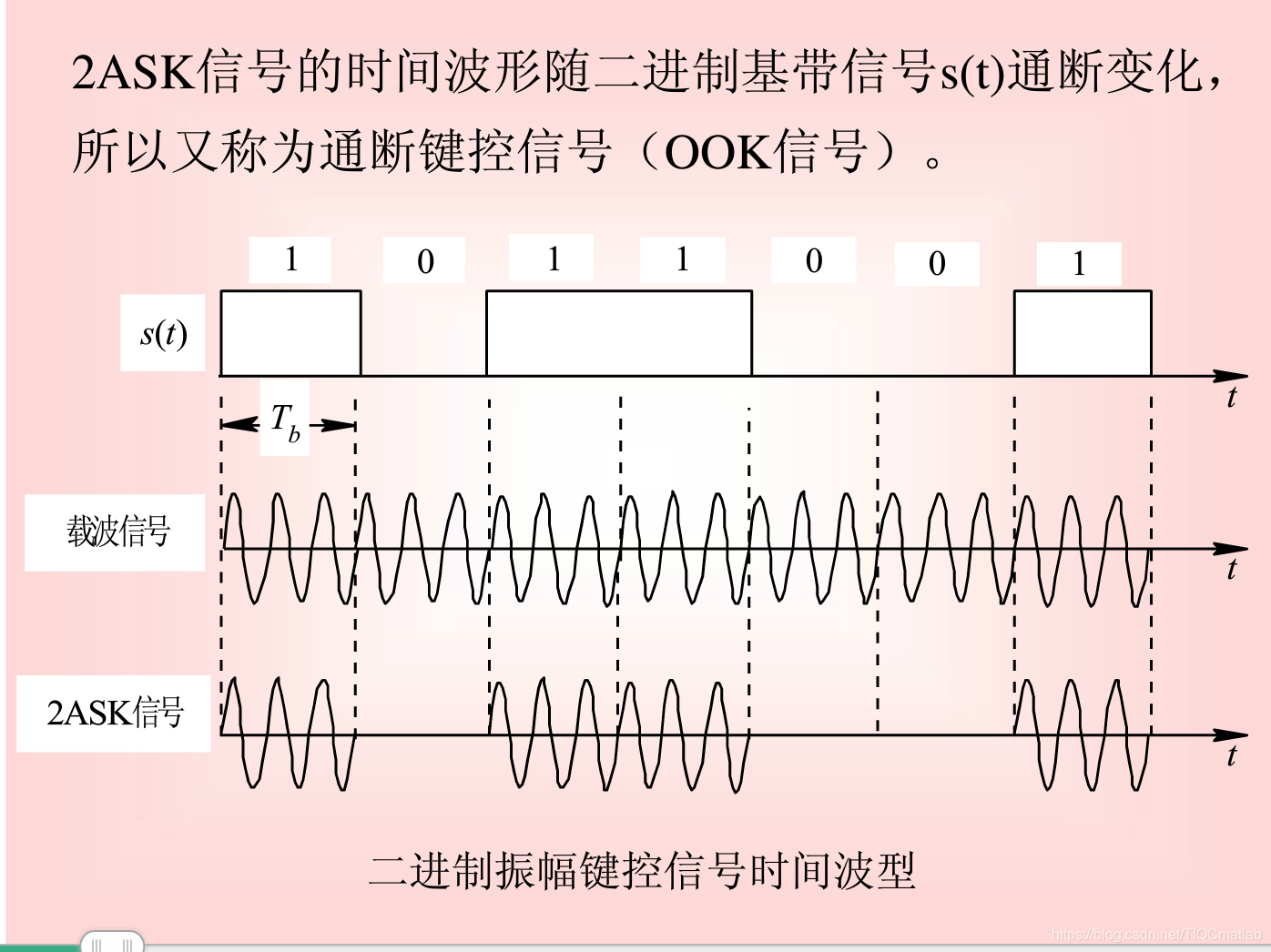

2.1 幅度键控(ASK)
即按载波的幅度受到数字数据的调制而取不同的值,例如对应二进制0,载波振幅为0;对应二进制1,载波振幅为1。调幅技术实现起来简单,但容易受增益变化的影响,是一种低效的调制技术。在电话线路上,通常只能达到1200bps的速率。
在这里插入图片描述

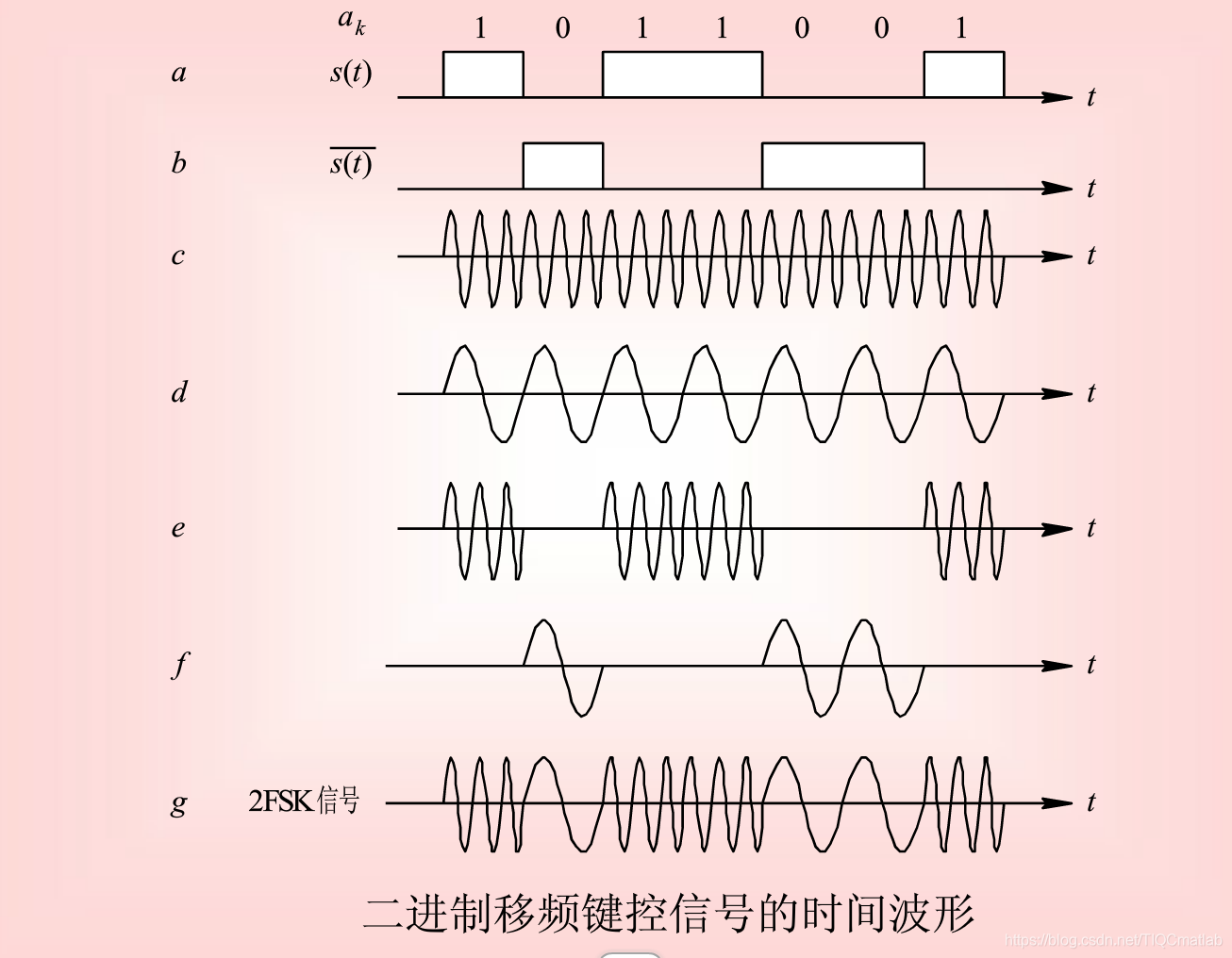

2.2 频移键控(FSK)
即按数字数据的值(0或1)调制载波的频率。例如对应二进制0的载波频率为F1,而对应二进制1的载波频率为F2。该技术抗干扰性能好,但占用带宽较大。在电话线路上,使用FSK可以实现全双工操作,通常可达到1200bps的速率。
在这里插入图片描述

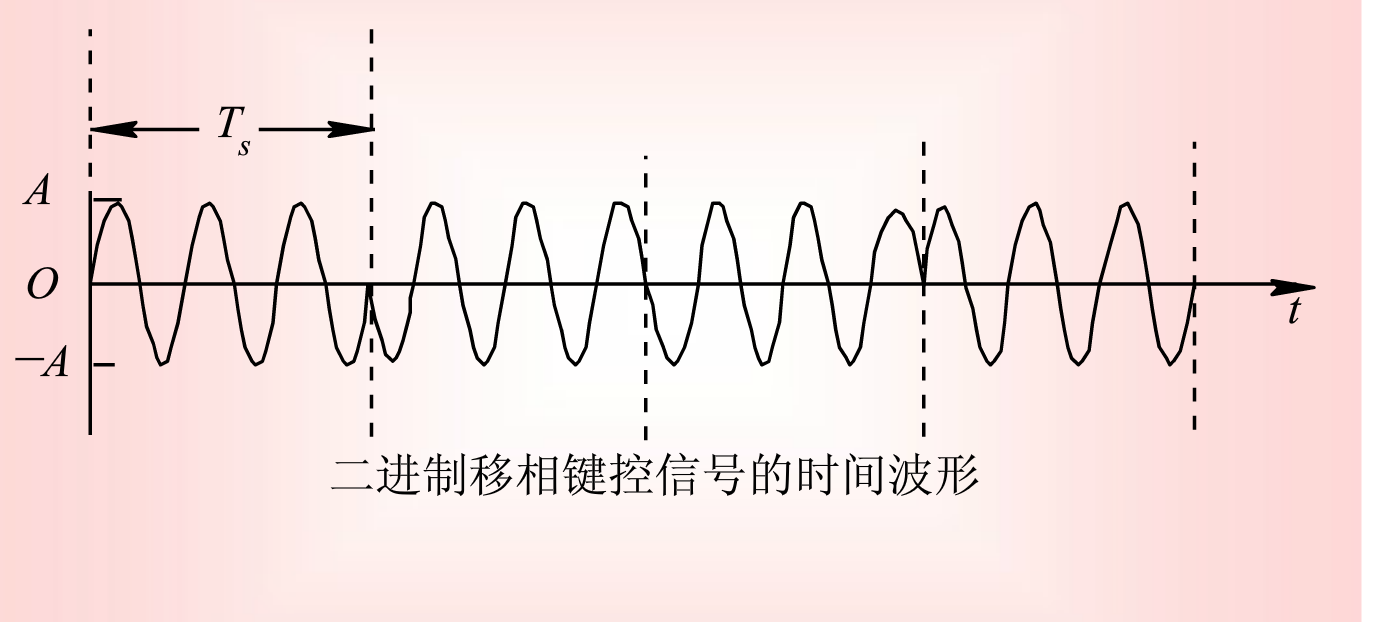

2.3 相移键控(PSK)
即按数字数据的值调制载波相位。例如用180相移表示1,用0相移表示0。这种调制技术抗干扰性能最好,且相位的变化也可以作为定时信息来同步发送机和接收机的时钟,并对传输速率起到加倍的作用
在这里插入图片描述

2.4 QAM
又称正交幅度调制法。在二进制ASK系统中,其频带利用率是1bit/s·Hz,若利用正交载波调制技术传输ASK信号,可使频带利用率提高一倍。如果再把多进制与其它技术结合起来,还可进一步提高频带利用率。能够完成这种任务的技术称为正交幅度调制(QAM)。它是利用正交载波对两路信号分别进行双边带抑制载波调幅形成的。通常有二进制 QAM,四进制QAM(16QAM),八进制QAM(64QAM),……等。

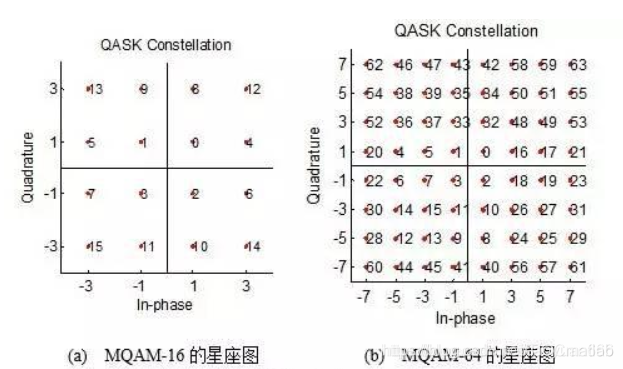

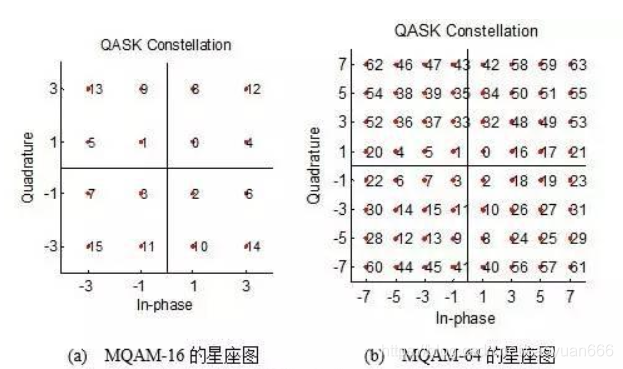

MQAM星座图如下图所示:

在这里插入图片描述
2.5 PAM
相位幅度调制(Phase Amplitude Modulation),采用多相PSK可以有效提高数据传输速率,但受实际电话传输网的限制,相移数已达到上限,再要提高数据传输速率,只能另寻它法。PSK和ASK技术的结合,可以解决这个问题。
例如,采用12种相位,其中4种相位每个信号取2种幅度,这样就得到16种不同的相位幅度离散状态,可以使一个码元表示4位二进制数据,从而大大提高了数据传输速率。
这种类型的调制解调器有效数据传输率可达9600bps

三、部分源代码

function varargout = display_signal(varargin)
% DISPLAY_SIGNAL MATLAB code for display_signal.fig
%      DISPLAY_SIGNAL, by itself, creates a new DISPLAY_SIGNAL or raises the existing
%      singleton*.
%
%      H = DISPLAY_SIGNAL returns the handle to a new DISPLAY_SIGNAL or the handle to
%      the existing singleton*.
%
%      DISPLAY_SIGNAL('CALLBACK',hObject,eventData,handles,...) calls the local
%      function named CALLBACK in DISPLAY_SIGNAL.M with the given input arguments.
%
%      DISPLAY_SIGNAL('Property','Value',...) creates a new DISPLAY_SIGNAL or raises the
%      existing singleton*.  Starting from the left, property value pairs are
%      applied to the GUI before display_signal_OpeningFcn gets called.  An
%      unrecognized property name or invalid value makes property application
%      stop.  All inputs are passed to display_signal_OpeningFcn via varargin.
%
%      *See GUI Options on GUIDE's Tools menu.  Choose "GUI allows only one
%      instance to run (singleton)".
%
% See also: GUIDE, GUIDATA, GUIHANDLES

% Edit the above text to modify the response to help display_signal

% Last Modified by GUIDE v2.5 20-Dec-2011 17:01:23

% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name',       mfilename, ...
                   'gui_Singleton',  gui_Singleton, ...
                   'gui_OpeningFcn', @display_signal_OpeningFcn, ...
                   'gui_OutputFcn',  @display_signal_OutputFcn, ...
                   'gui_LayoutFcn',  [] , ...
                   'gui_Callback',   []);
if nargin && ischar(varargin{1})
    gui_State.gui_Callback = str2func(varargin{1});
end

if nargout
    [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
    gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT


% --- Executes just before display_signal is made visible.
function display_signal_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
% varargin   command line arguments to display_signal (see VARARGIN)

% Choose default command line output for display_signal
handles.output = hObject;

% Update handles structure
guidata(hObject, handles);

% UIWAIT makes display_signal wait for user response (see UIRESUME)
% uiwait(handles.figure1);


% --- Outputs from this function are returned to the command line.
function varargout = display_signal_OutputFcn(hObject, eventdata, handles)
% varargout  cell array for returning output args (see VARARGOUT);
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% Get default command line output from handles structure
varargout{1} = handles.output;


% --- Executes on selection change in type.
function type_Callback(hObject, eventdata, handles)
% hObject    handle to type (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% Hints: contents = cellstr(get(hObject,'String')) returns type contents as cell array
%        contents{get(hObject,'Value')} returns selected item from type


% --- Executes during object creation, after setting all properties.
function type_CreateFcn(hObject, eventdata, handles)
% hObject    handle to type (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    empty - handles not created until after all CreateFcns called

% Hint: popupmenu controls usually have a white background on Windows.
%       See ISPC and COMPUTER.
if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
    set(hObject,'BackgroundColor','white');
end



function Fb_Callback(hObject, eventdata, handles)
% hObject    handle to Fb (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% Hints: get(hObject,'String') returns contents of Fb as text
%        str2double(get(hObject,'String')) returns contents of Fb as a double


% --- Executes during object creation, after setting all properties.
function Fb_CreateFcn(hObject, eventdata, handles)
% hObject    handle to Fb (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    empty - handles not created until after all CreateFcns called

% Hint: edit controls usually have a white background on Windows.
%       See ISPC and COMPUTER.
if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
    set(hObject,'BackgroundColor','white');
end



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119

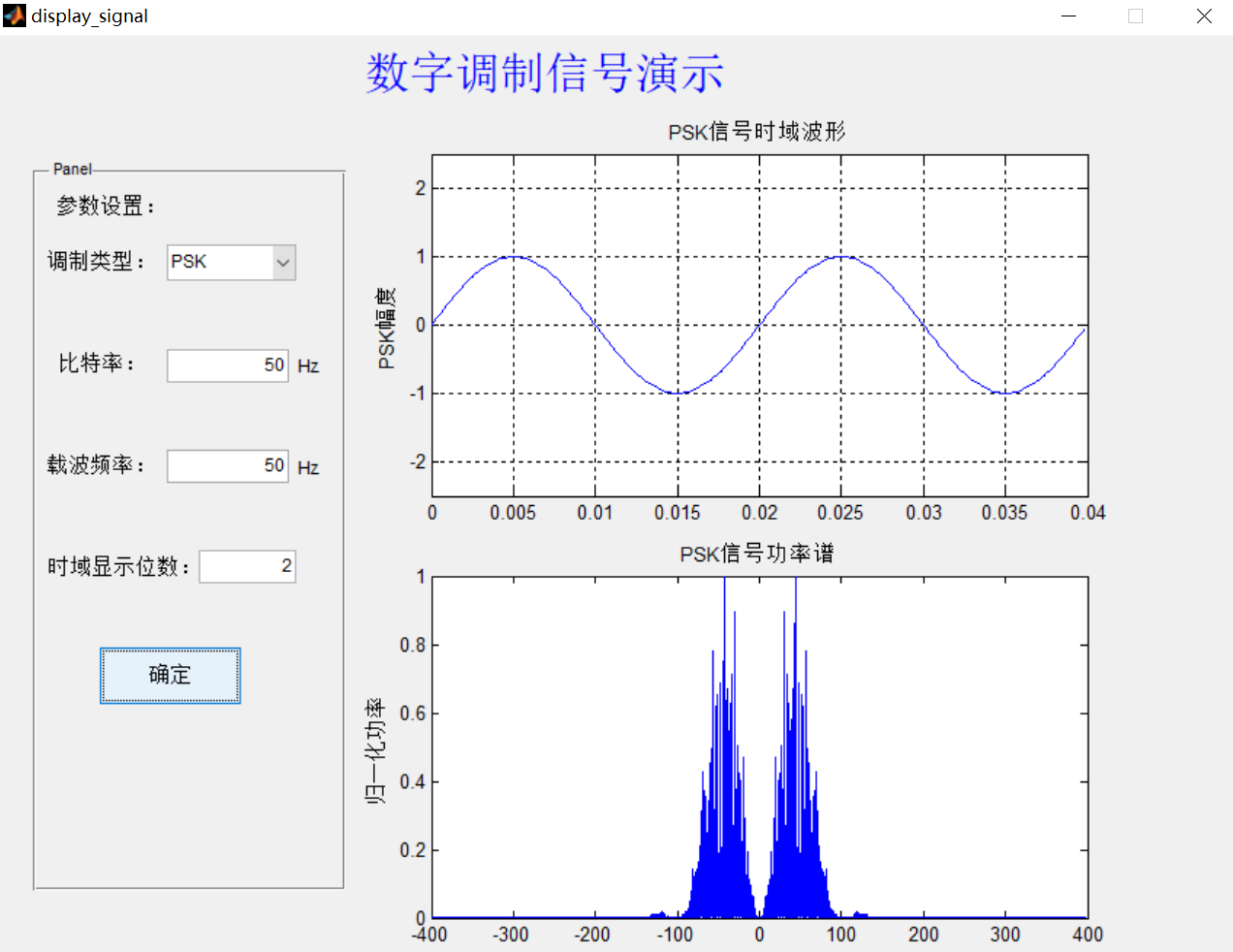

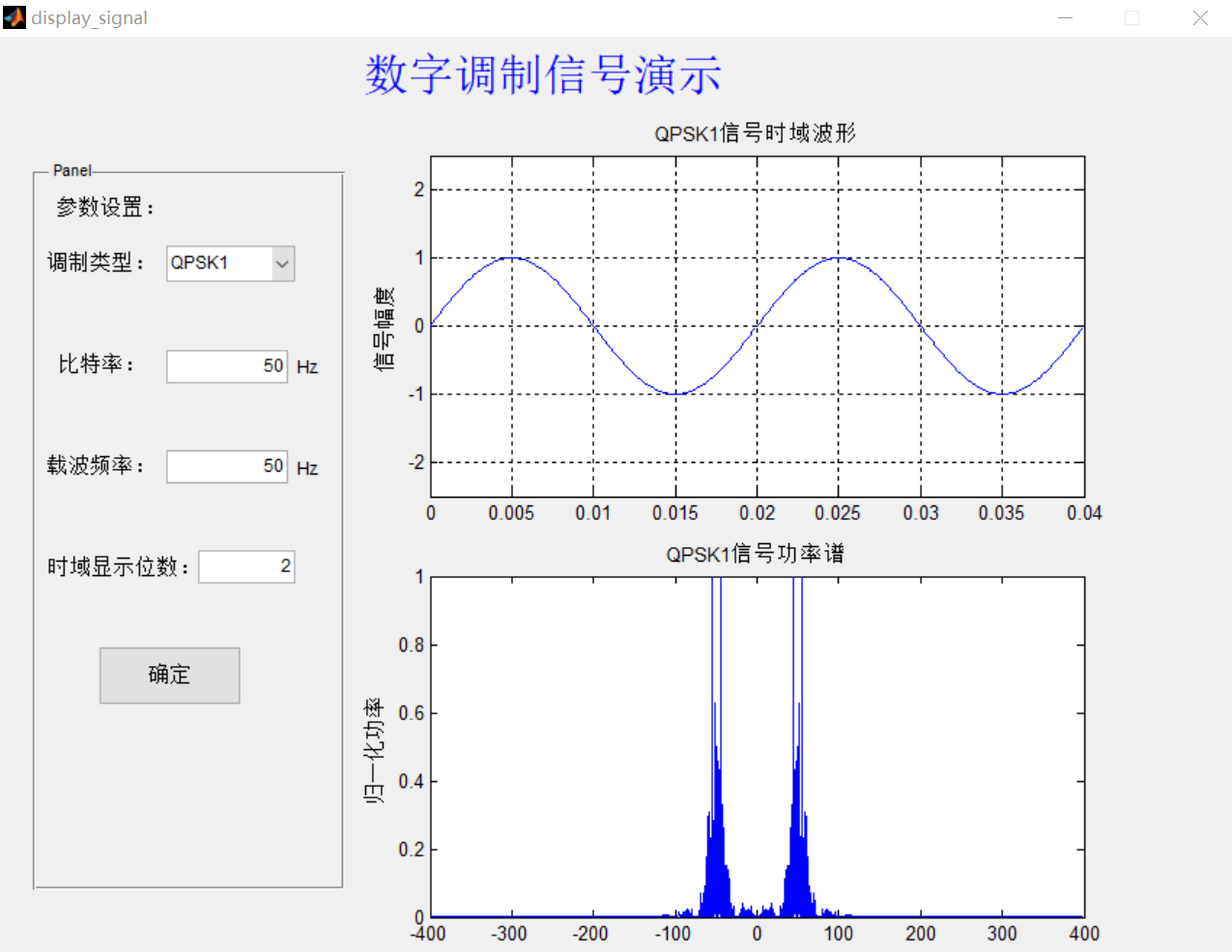

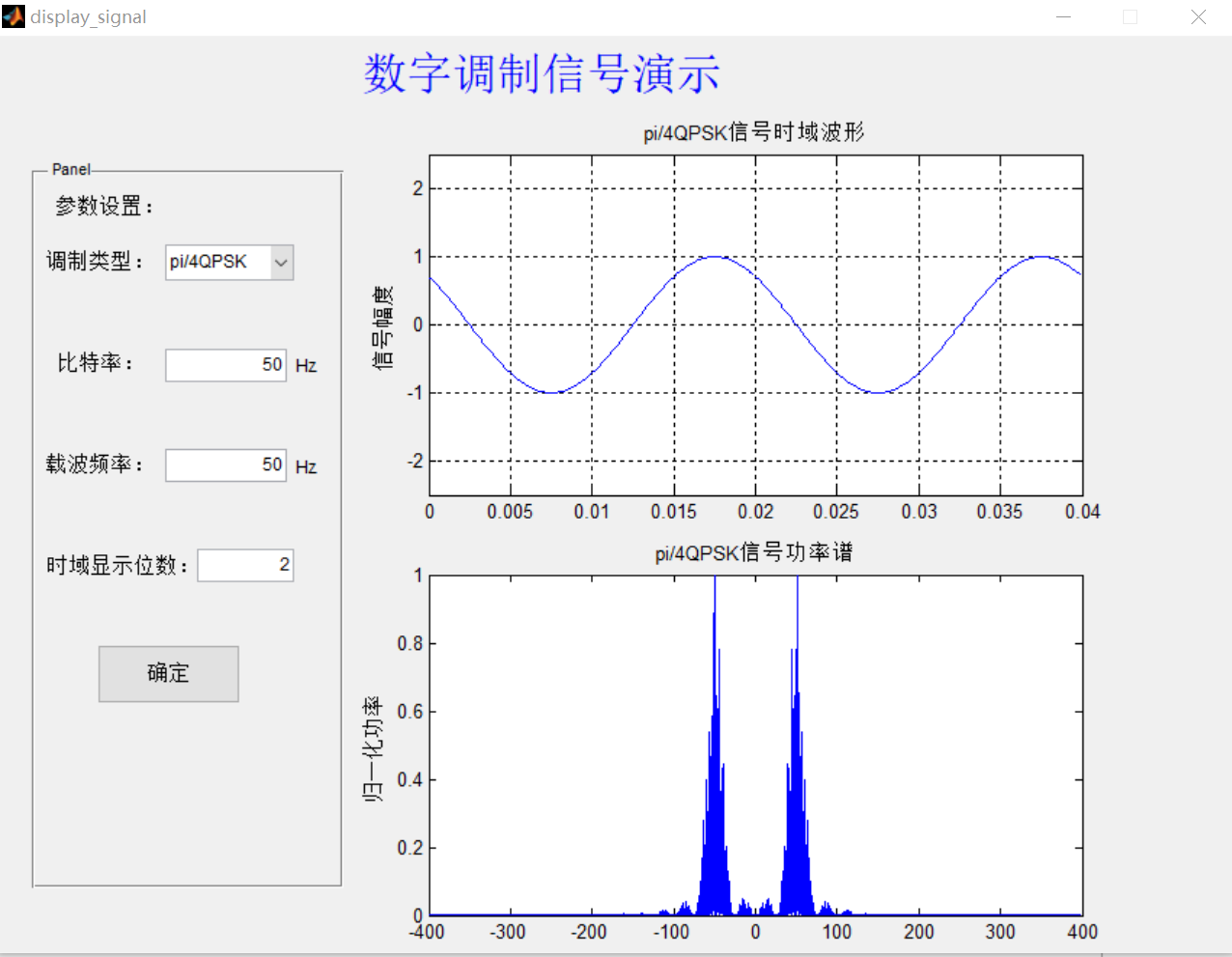

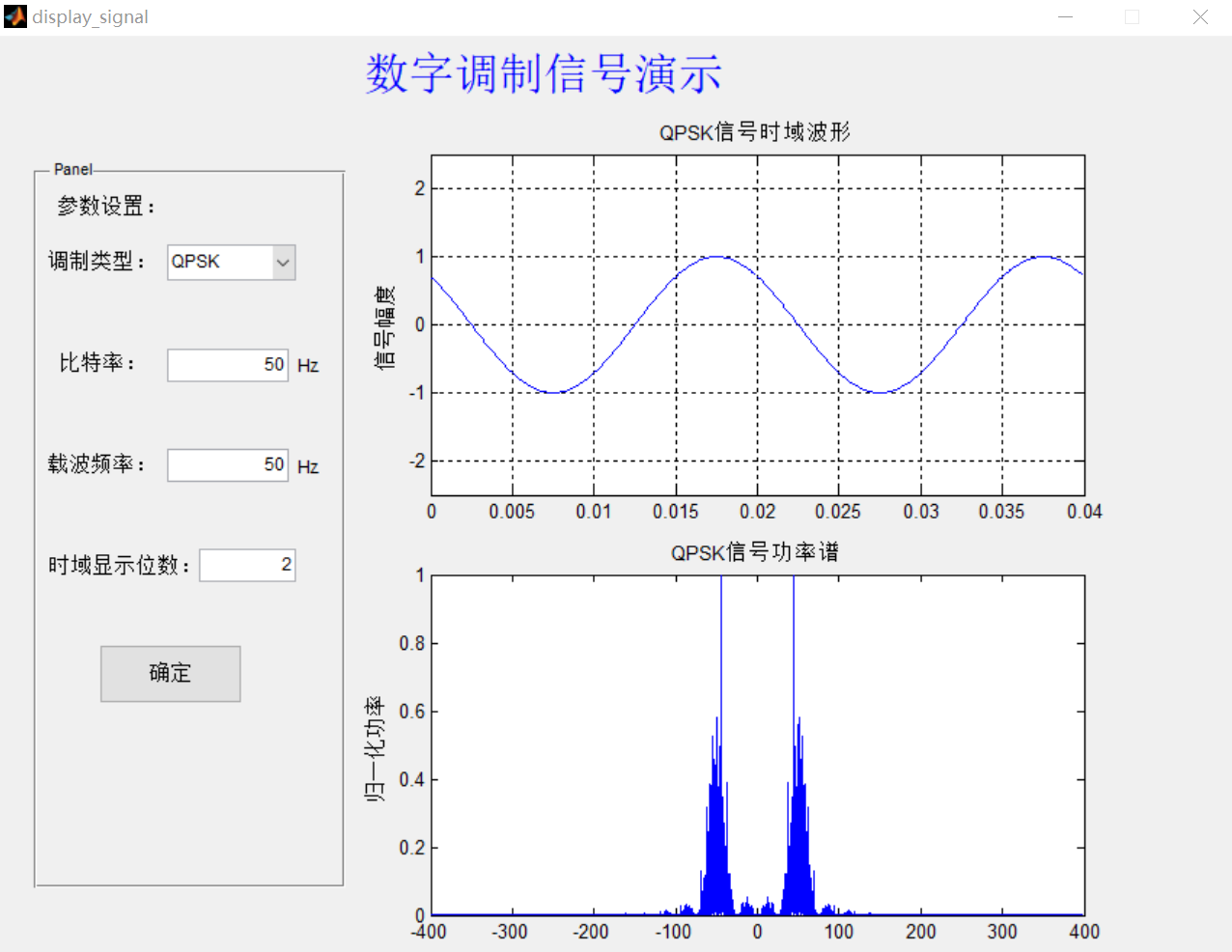

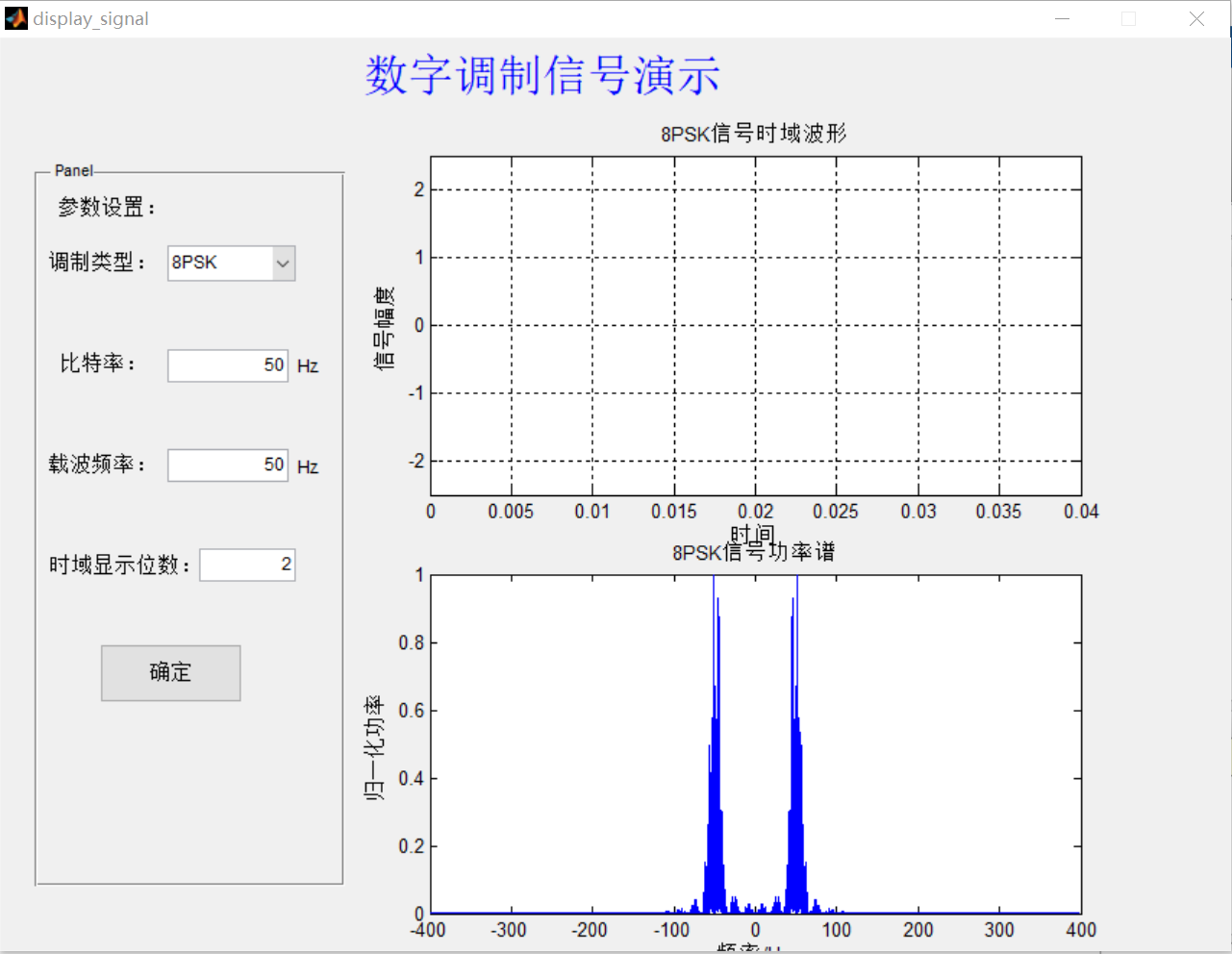

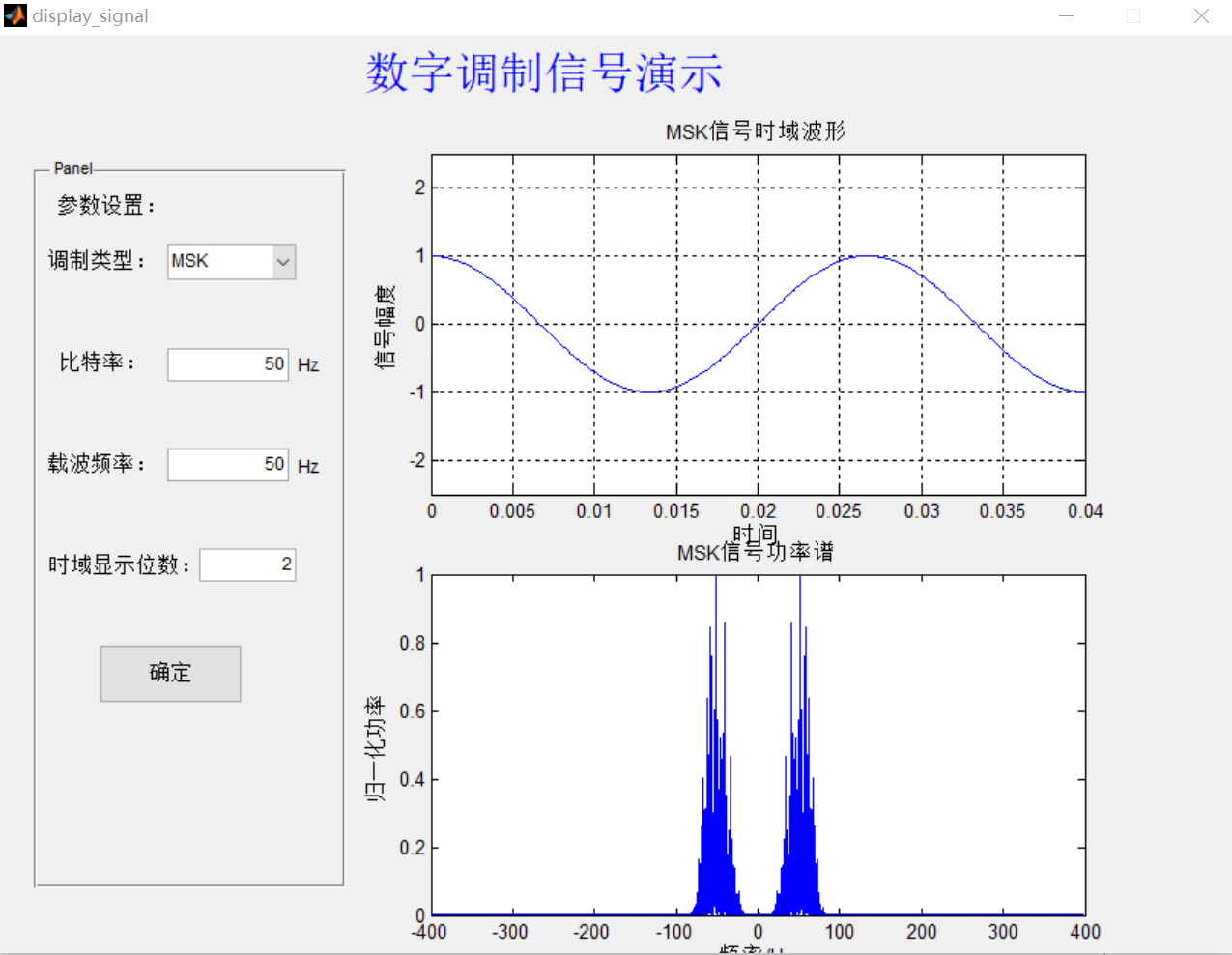

四、运行结果

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社,2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社,2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社,2018.
