【通信】基于matlab多径衰落信道仿真【含Matlab源码 338期】
【摘要】
一、获取代码方式
获取代码方式1: 完整代码已上传我的资源:【通信】基于matlab多径衰落信道仿真【含Matlab源码 338期】
获取代码方式2: 通过订阅紫极神光博客付费专栏,凭支付凭证,私信博...
一、获取代码方式
获取代码方式1:
完整代码已上传我的资源:【通信】基于matlab多径衰落信道仿真【含Matlab源码 338期】
获取代码方式2:
通过订阅紫极神光博客付费专栏,凭支付凭证,私信博主,可获得此代码。
备注:
订阅紫极神光博客付费专栏,可免费获得1份代码(有效期为订阅日起,三天内有效);
二、衰落信道简介
衰落信道参数包括多径扩展和多普勒扩展。时不变的多径扩展相当于一个延时抽头滤波器,而多普勒扩展要注意多普勒功率谱密度,通常使用Jakes功率谱、高斯、均匀功率谱。
多径衰落信道由单径信道叠加而成,而单径信道中最重要的就是瑞利(Rayleigh)平坦衰落信道。
三、部分源代码

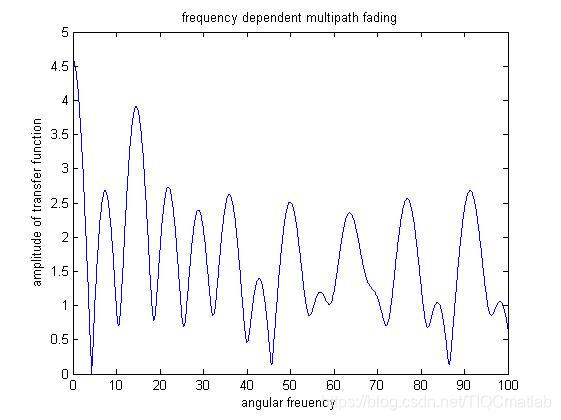

clear all;
a=[0.6154 0.7919 0.9218 0.7382 0.1763 0.4057 0.9355];%每路传输的幅度
t=[0.9169 0.4103 0.8936 0.0579 0.3529 0.8132 0.0099];%每路传输的到达时间
i=0;
for omega=0:0.05:100;
multipath_arrival=a.*exp(j*omega*t);
i=i+1;
abs_H(i)=abs(sum(multipath_arrival));%第i路信道的传输函数
end

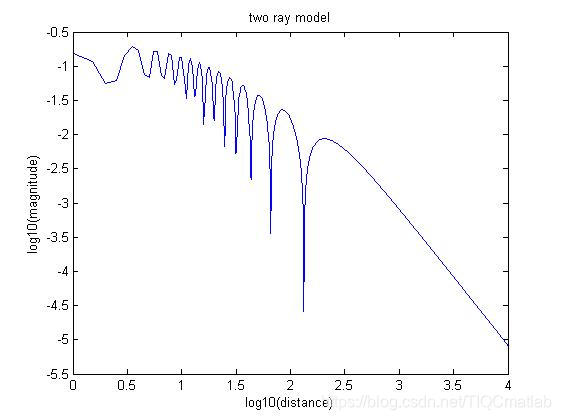

clear all
ht=10;
hr=2;
c=3*10^8;
f=1*10^9;
lambda=c/f;
R=-1;
d=1:0.5:10000;
d1=sqrt(d.^2+(ht-hr)^2);
d2=sqrt(d.^2+(ht+hr)^2);
a1=exp(j*2*pi.*d1/lambda)./d1;
a2=R*exp(j*2*pi.*d2/lambda)./d2;
a=abs(a1+a2);
ld=log10(d);
la=log10(a);
clear all
ht=10;hr=2;
c=3e8;R=-1; f0=1e8; fi= [1:1:1000];fd=5000000;f= f0+fd*fi; lambda=c./f;
da=[50,300,800,2000];
for i=1:length(da)
d=da(i);
d1=sqrt(d.^2+(ht-hr)^2);
d2=sqrt(d.^2+(ht+hr)^2);
Td=(d2-d1)/c
a1=exp(j*2*pi*d1./lambda)/d1;
a2=R*exp(j*2*pi*d2./lambda)/d2;
a(i,:)=abs(a1+a2);
end

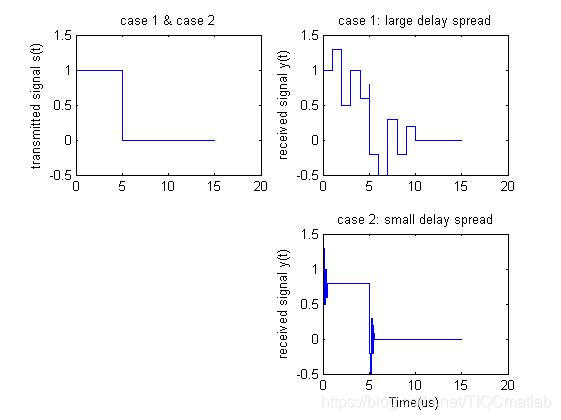

clear all;
an=[1,0.3,-0.8,0.5,-0.4,0.2];tn=[0,1,2,3,4,5;0,0.1,0.2,0.3,0.4,0.5];
signal=[0, zeros(1,0),ones(1,501),zeros(1,1000)]; % transmitted signal
for k=1:2; %for two cases
for i=1:6;
ray(i,:)=an(i)*[0, zeros(1,(100*tn(k,i))),ones(1,501),zeros(1,(1000-100*tn(k,i)))];
end
y(k,:)=sum(ray(:,1:end));
end
t=((1:1:length(y(1,:)))-1)*10^(-2);
subplot(2,2,1);plot(t,signal);
ylabel('transmitted signal s(t)');
title('case 1 & case 2')
axis([ 0 20 -0.5 1.5])
subplot(2,2,2);plot(t,y(1,:));
ylabel('received signal y(t)');
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57

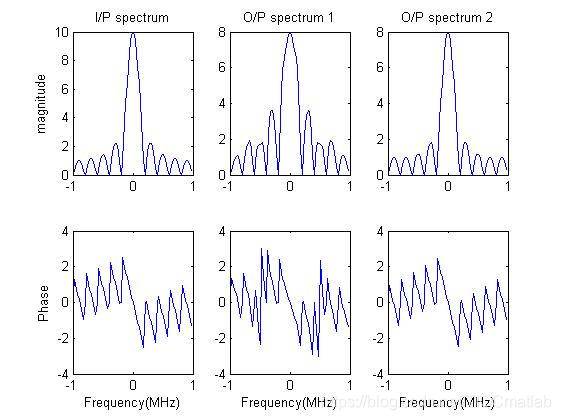

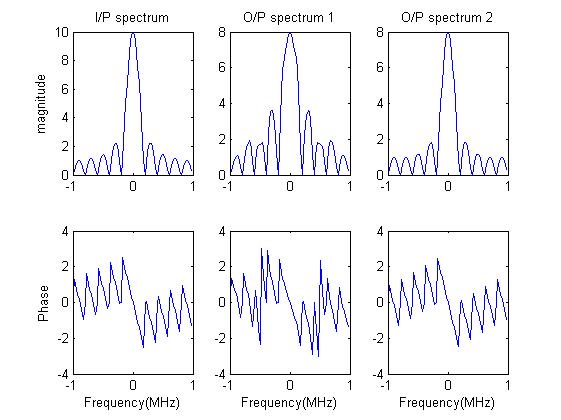

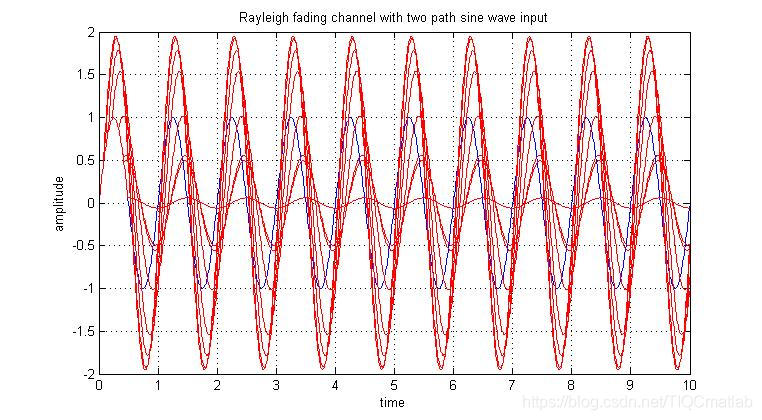

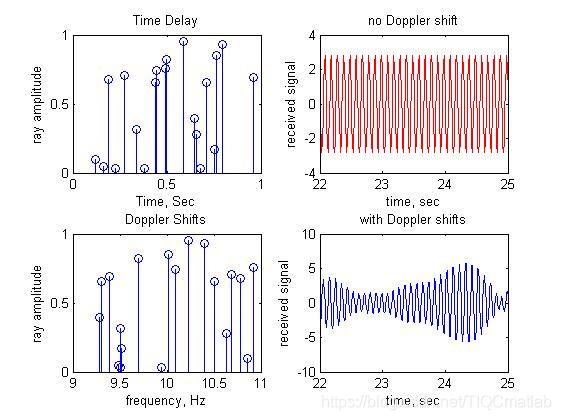

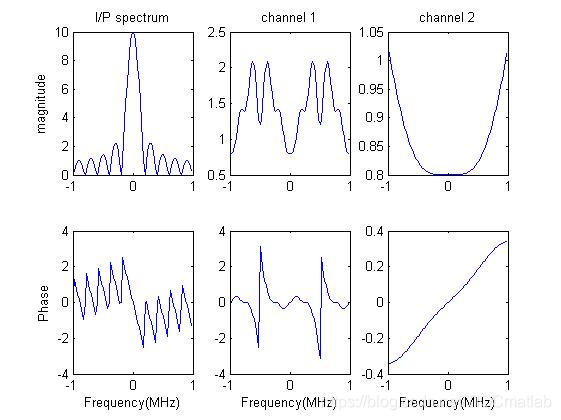

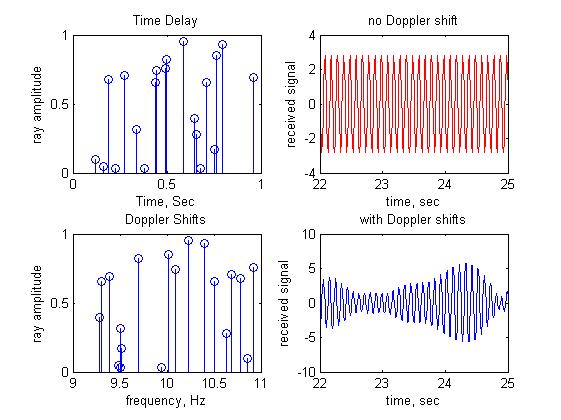

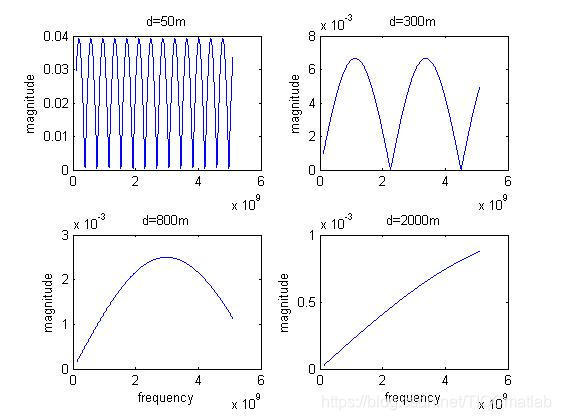

四、运行结果
五、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社,2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社,2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社,2018.
