【光学】基于matlab GUI杨氏双缝干涉【含Matlab源码 001期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【光学】基于matlab GUI杨氏双缝干涉【含Matlab源码 001期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：
订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、部分源代码

%读入实验参数

lambda=str2num(get(handles.edit1,'string'))*1e-9;  %读入波长

d=str2num(get(handles.edit2,'string'))*1e-3;       %读入孔距

D=str2num(get(handles.edit3,'string'));            %读入观察屏距离



%读入观察范围参数

xa=str2num(get(handles.edit4,'string'));     %最小的横坐标值

xb=str2num(get(handles.edit5,'string'));     %最大的横坐标值

n1=str2num(get(handles.edit6,'string'));     %x方向等分份数

ya=str2num(get(handles.edit7,'string'));     %最小的纵坐标值

yb=str2num(get(handles.edit8,'string'));     %最大的纵坐标值

n2=str2num(get(handles.edit9,'string'));     %y方向等分份数



k=2*pi/lambda;          %计算波数

x=linspace(xa,xb,n1);   %x坐标

y=linspace(ya,yb,n2);   %y坐标

[x,y]=meshgrid(x,y);

r1=sqrt((x-d/2).^2+y.^2+D^2);

r2=sqrt((x+d/2).^2+y.^2+D^2);

I=(cos(k*r1)./r1+cos(k*r2)./r2).^2+(sin(k*r1)./r1+sin(k*r2)./r2).^2;

I=I/(max(max(I)));

I=I*255;



axes(handles.axes1)

x=linspace(xa,xb,n1);

y=linspace(ya,yb,n2);

image(x,y,I)

colormap(gray(255))

xlabel('x (m)')

ylabel('y (m)')

title('杨氏双孔干涉条纹')

%读入实验参数

lambda=str2num(get(handles.edit1,'string'))*1e-9;  %读入波长

d=str2num(get(handles.edit2,'string'))*1e-3;       %读入孔距

D=str2num(get(handles.edit3,'string'));            %读入观察屏距离



%读入观察范围参数

xa=str2num(get(handles.edit4,'string'));     %最小的横坐标值

xb=str2num(get(handles.edit5,'string'));     %最大的横坐标值

n1=str2num(get(handles.edit6,'string'));     %x方向等分份数

ya=str2num(get(handles.edit7,'string'));     %最小的纵坐标值

yb=str2num(get(handles.edit8,'string'));     %最大的纵坐标值

n2=str2num(get(handles.edit9,'string'));     %y方向等分份数



k=2*pi/lambda;          %计算波数

x=linspace(xa,xb,n1);   %x坐标

y=linspace(ya,yb,n2);   %y坐标

[x,y]=meshgrid(x,y);

r1=sqrt((x-d/2).^2+y.^2+D^2);

r2=sqrt((x+d/2).^2+y.^2+D^2);

I=(cos(k*r1)./r1+cos(k*r2)./r2).^2+(sin(k*r1)./r1+sin(k*r2)./r2).^2;

I=I/(max(max(I)));



axes(handles.axes1)

x=linspace(xa,xb,n1);

y=linspace(ya,yb,n2);



mesh(x,y,I)

colormap(hot)

xlabel('x (m)')

ylabel('y (m)')

zlabel('光强')

title('光强分布')







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

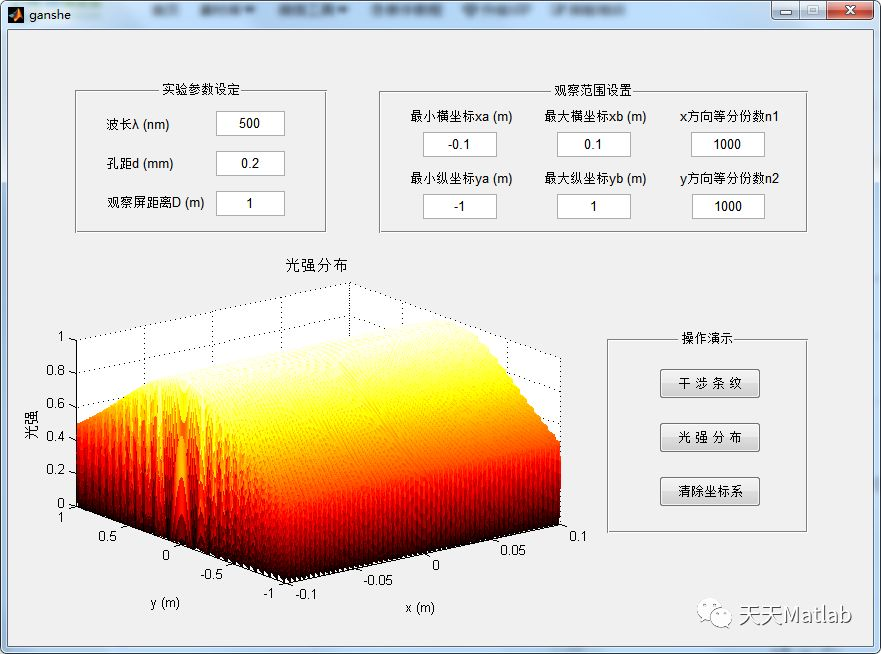

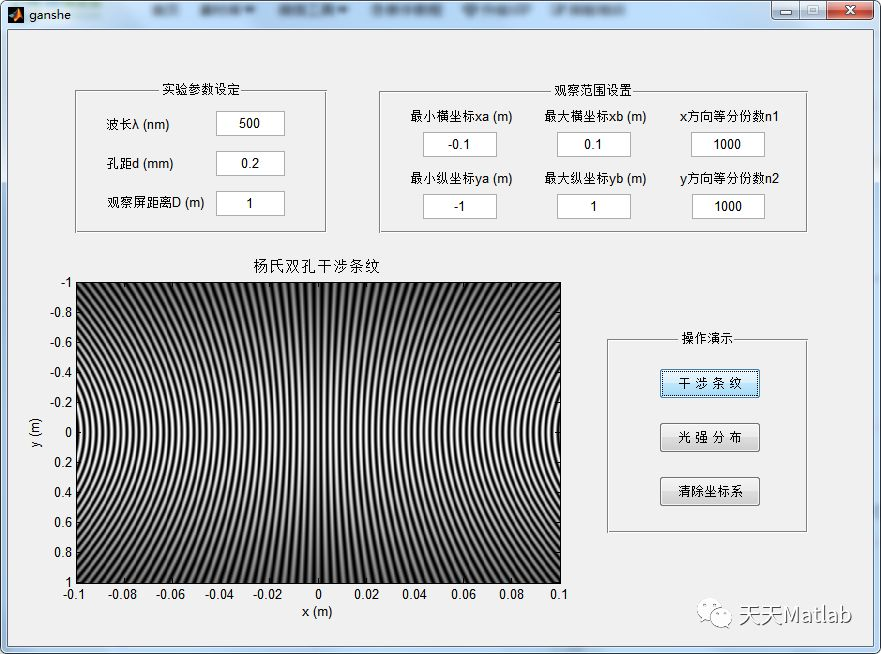

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社，2013.
