【WPA三维路径规划】基于matlab狼群算法无人机三维路径规划【含Matlab源码 167期】

一、无人机简介

0 引言
随着现代技术的发展，飞行器种类不断变多，应用也日趋专一化、完善化，如专门用作植保的大疆PS-X625无人机，用作街景拍摄与监控巡察的宝鸡行翼航空科技的X8无人机，以及用作水下救援的白鲨MIX水下无人机等，决定飞行器性能主要是内部的飞控系统和外部的路径规划问题。就路径问题而言，在具体实施任务时仅靠操作员手中的遥控器控制无人飞行器执行相应的工作，可能会对操作员心理以及技术提出极高的要求，为了避免个人操作失误，进而造成飞行器损坏的危险，一种解决问题的方法就是对飞行器进行航迹规划。
飞行器的测量精度，航迹路径的合理规划，飞行器工作时的稳定性、安全性等这些变化对飞行器的综合控制系统要求越来越高。无人机航路规划是为了保证无人机完成特定的飞行任务，并且能够在完成任务的过程中躲避各种障碍、威胁区域而设计出最优航迹路线的问题。

1 常见的航迹规划算法

图1 常见路径规划算法
文中主要对无人机巡航阶段的航迹规划进行研究，假设无人机在飞行中维持高度与速度不变，那么航迹规划成为一个二维平面的规划问题。在航迹规划算法中,A算法计算简单，容易实现。在改进A算法基础上，提出一种新的、易于理解的改进A算法的无人机航迹规划方法。传统A算法将规划区域栅格化，节点扩展只限于栅格线的交叉点，在栅格线的交叉点与交叉点之间往往存在一定角度的两个运动方向。将存在角度的两段路径无限放大、细化，然后分别用两段上的相应路径规划点作为切点，找到相对应的组成内切圆的圆心，然后作弧，并求出相对应的两切点之间的弧所对应的圆心角，根据下式计算出弧线的长度

式中：R———内切圆的半径；
α———切点之间弧线对应的圆心角。

二、狼群算法简介

1、狼群算法中的狼种类分为以下几种：
头狼、探狼、猛狼。

2、猎物分配规则：论功行赏，先强后弱。

3、狼群算法的主体构成：探狼游走、头狼召唤、猛狼围攻3种智能行为，“胜者为王”的头狼角逐规则和“优胜劣汰”的狼群更新规则。

Step1：在解空间中随机初始化狼群的空间坐标，依据目标函数值的大小角逐出人工头狼。
Step2：探狼开始随机游走搜索猎物，若发现某个位置的目标函数值大于头狼的目标函数值，将更新头狼位置，同时头狼发出召唤行为；若未发现，探狼继续游走直到达到最大游走次数，头狼在原本的位置发出召唤行为。
Step3：听到头狼召唤的猛狼以较大的步长快速向头狼奔袭，若奔袭途中猛狼的目标函数值大于头狼的目标函数值，则将对头狼位置进行更新；否则，猛狼将继续奔袭直到进入围攻范围。
Step4：靠近头狼的猛狼将联合探狼对猎物（把头狼位置视为猎物）进行围捕，围捕过程中若其他人工狼的目标函数值大于头狼的目标函数值，则对头狼位置进行更新，直到捕获猎物。
Step5：淘汰狼群中目标函数值较小的人工狼，并在解空间中随机生成新的人工狼，实现狼群的更新。
Step6：最后判断头狼的目标函数值是否达到精度要求或算法是否达到最大迭代次数。

三、部分源代码



%% 清空环境
clc
clear all
close all
%% 数据初始化

%下载数据
load  HeightData
% HeightData=HeightData';
%网格划分
LevelGrid=10;
PortGrid=21;

%起点终点网格点
starty=6;starth=1;
endy=8;endh=21;
m=1;
%算法参数
PopNumber=10;         %种群个数
BestFitness=[];    %最佳个体
iter=100;
%初始信息素
pheromone=ones(21,21,21);
dim=PortGrid*2;
Max_iter=100;
ub=PortGrid;
lb=1;
% initialize alpha, beta, and delta_pos
Alpha_pos=zeros(1,dim);
Alpha_score=inf; %change this to -inf for maximization problems
Beta_pos=zeros(1,dim);
Beta_score=inf; %change this to -inf for maximization problems
Delta_pos=zeros(1,dim);
Delta_score=inf; %change this to -inf for maximization problems
%Initialize the path of search agents
Convergence_curve=zeros(1,Max_iter);
l=0;% Loop counter
%% 初始搜索路径
[path,pheromone]=searchpath(PopNumber,LevelGrid,PortGrid,pheromone, ...
    HeightData,starty,starth,endy,endh);
fitness=CacuFit(path);                          %适应度计算
[bestfitness,bestindex]=min(fitness);           %最佳适应度
bestpath=path(bestindex,:);                     %最佳路径
BestFitness=[BestFitness;bestfitness];          %适应度值记录

l=0;% Loop counter

% Main loop
while l<Max_iter
    for i=1:size(path,1)

        % Return back the search agents that go beyond the boundaries of the search space
        Flag4ub=path(i,:)>ub;
        Flag4lb=path(i,:)<lb;
        path(i,:)=round((path(i,:).*(~(Flag4ub+Flag4lb)))+ub.*Flag4ub+lb.*Flag4lb);

        % Calculate objective function for each search agent
        fitness=CacuFit(path(i,:));

        % Update Alpha, Beta, and Delta
        if fitness<Alpha_score
            Alpha_score=fitness; % Update alpha
            Alpha_pos=path(i,:);
        end

        if fitness>Alpha_score && fitness<Beta_score
            Beta_score=fitness; % Update beta
            Beta_pos=path(i,:);
        end

end






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

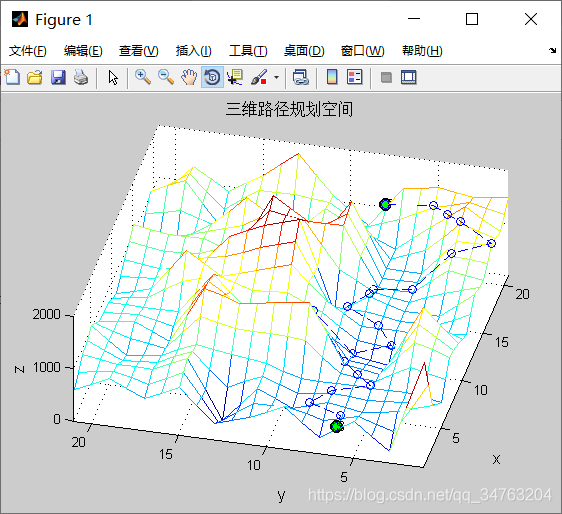

四、运行结果
