【图像分割】基于Matlab Tsallis熵算法灰度图像分割【含Matlab源码 715期】

一、图像分割简介

理论知识参考：【基础教程】基于matlab图像处理图像分割【含Matlab源码 191期】

二、部分源代码

%*********************************************
%Image thresholding using Tsallis entropy

%2021-3-26
%*********************************************
clear all;
close all;
clc

format short g;
% disp(strcat('***************apply on whiteRose.jpg'));

% I=imread('whiteRose.jpg');
I=imread('C:\Users\lenovo\Desktop\113172244Tsallis-entropy\Tsallis entropy/cell.jpg');
% I=imread('ndmz.png');
% I=imread('star.jpg');
% I=imread('cell2.jpg');
imgray = rgb2gray(I);%灰度转化
thresh=graythresh(imgray);%求阈值
I2=im2bw(imgray,thresh);%二值图转化
subplot(2,3,1)
imshow(I);title('原图');
subplot(2,3,2)
imshow(imgray);title('灰度图');
subplot(2,3,3)
imhist(imgray);title('灰度直方图');
subplot(2,3,4)
omega=num2str(uint8(round(thresh*255)));
imshow(I2);title(['OTSU 阈值：',omega]);
disp(strcat('OTSU 计算灰度阈值：',num2str(uint8(round(thresh*255)))));
thresh1=thresh
[m,n]=size(imgray);
N=m*n ; %灰度值的总数
%****************************************
%KAPUR_entroy最大熵值法求阈值 figure(1)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
[count,x]=imhist(imgray,256);
A=[x,count];
p=count/N;%求每个灰度值出现的概率
%用'1985-histo'文献里提到的新算法计算阈值
a=min(find(p~=0.0));
P=p(p~=0);%提取p不为零的项，剔除奇点
p=p(a:256);%把前几项为零的奇点剔除
b=length(p);
ps=cumsum(p);%概率1-T求和
PS=cumsum(P);
Hs=-cumsum(P.*log(P));
HA=log(PS)+Hs./PS;
HB=log(1-PS)+(Hs(end)-Hs)./(1-PS);
L2=length(HA);%剔除1-PS为零的点
HA=HA(1:(L2)-1);
HB=HB(1:(L2)-1);
Ts=HA+HB;
s=mean(find(Ts==max(Ts))+a-2);
disp(strcat('KAPUR_entroy计算灰度阈值：',num2str(s)));
thresh2=double(s)/255
I3=im2bw(imgray,double(s)/255);
subplot(2,3,5);imshow(I3);title(['KAPUR 阈值：',num2str(s)]);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%Image thresholding using Tsallis entropy
q=0.5;
for T=1:1:b
    sumA=0.0;sumB=0.0;
      for i=1:1:T
       sumA=sumA+(p(i)/ps(T))^q;
      end
        for j=T+1:1:b
        sumB=sumB+(p(j)/(1-ps(T)))^q;
        end
    c(T)=sumA;
    d(T)=sumB;
end
L=min(find(d==0));%剔除d=0的奇点
c=c(1:L-1);
d=d(1:L-1);
 g=[c',d'];
    Sqa=(1-c)./(q-1);
    Sqb=(1-d)./(q-1);
    g=[Sqa',Sqb'];
    ST=Sqa+Sqb+(1-q).*Sqa.*Sqb;%Tsallis entropy定义式
    t=mean(find(ST==max(ST))+a-2);
disp(strcat('Tsallis entropy计算灰度阈值：',num2str(t)));
thresh3=double(t)/255
I3=im2bw(imgray,thresh3);
subplot(2,3,6);imshow(I3);title(['Tsallis 阈值：',num2str(t)]);
%*****************************************
figure(2)                            %%%*************不同q值下的情况*******
%*****************************************

% disp(strcat('***************apply on star.jpg'));
% I=imread('whiteRose.jpg');
%  I=imread('ROSE2.jpg');
% I=imread('ndmz.png');
% I=imread('star.jpg');
% I=imread('inftest.jpg');
% I=imread('kejian.jpg');
I=imread('fengz.jpg');
% I=imread('cell.jpg');
%  I=imread('xingzuo.jpg');
imgray=rgb2gray(I);%灰度转化
thresh=graythresh(imgray);%求阈值
I2=im2bw(imgray,thresh);%二值图转化
subplot(2,3,1)
imshow(I);title('原图');
subplot(2,3,2)
imshow(imgray);title('灰度图');
subplot(2,3,3)
imhist(imgray);title('灰度直方图');
subplot(2,3,4)
omega=num2str(uint8(round(thresh*255)));
imshow(I2);title(['OTSU 阈值：',omega]);
disp(strcat('OTSU 计算灰度阈值：',num2str(uint8(round(thresh*255)))));
thresh1=thresh
[m,n]=size(imgray);
N=m*n ; %灰度值的总数
%****************************************
%KAPUR_entroy最大熵值法求阈值 figure(2)
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
[count,x]=imhist(imgray,256);
A=[x,count];
p=count/N;%求每个灰度值出现的概率
%用'1985-histo'文献里提到的新算法计算阈值
a=min(find(p~=0.0));
P=p(p~=0);%提取不为零的项
p=p(a:256);
b=length(p);
ps=cumsum(p);%概率1-T求和
PS=cumsum(P);
Hs=-cumsum(P.*log(P));
HA=log(PS)+Hs./PS;
HB=log(1-PS)+(Hs(end)-Hs)./(1-PS);
L2=length(HA);%剔除1-PS为零的奇点
HA=HA(1:(L2)-1);
HB=HB(1:(L2)-1);
Ts=HA+HB;
s=mean(find(Ts==max(Ts))+a-2);
disp(strcat('KAPUR_entroy计算灰度阈值：',num2str(s)));
thresh2=double(s)/255
I3=im2bw(imgray,double(s)/255);
subplot(2,3,5);imshow(I3);title(['KAPUR 阈值：',num2str(s)]);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%Image thresholding using Tsallis entropy ****figure(2)
q=[0.1,0.5,1,1.5,2];
for n=1:1:5
    if q(n)~=1%计算q/=1时候的情况Tsallis entropy
for T=1:1:b
    sumA=0.0;sumB=0.0;
    for i=1:1:T
        sumA=sumA+(p(i)/ps(T))^q(n);
    end
    for j=T+1:1:b
        sumB=sumB+(p(j)/(1-ps(T)))^q(n);
    end

    c(T)=sumA;
    d(T)=sumB;
end
L=min(find(d==0));%处理d=0的奇点
c=c(1:L-1);
d=d(1:L-1);
 f=[c',d'];
    Sqa=(1-c)./(q(n)-1);
    Sqb=(1-d)./(q(n)-1);
    h=[Sqa',Sqb'];
    ST=Sqa+Sqb+(1-q(n)).*Sqa.*Sqb;
    ss=[f,h,ST'];
    find(ST==max(ST));
    t(n)=mean(find(ST==max(ST))+a-2);
    else






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

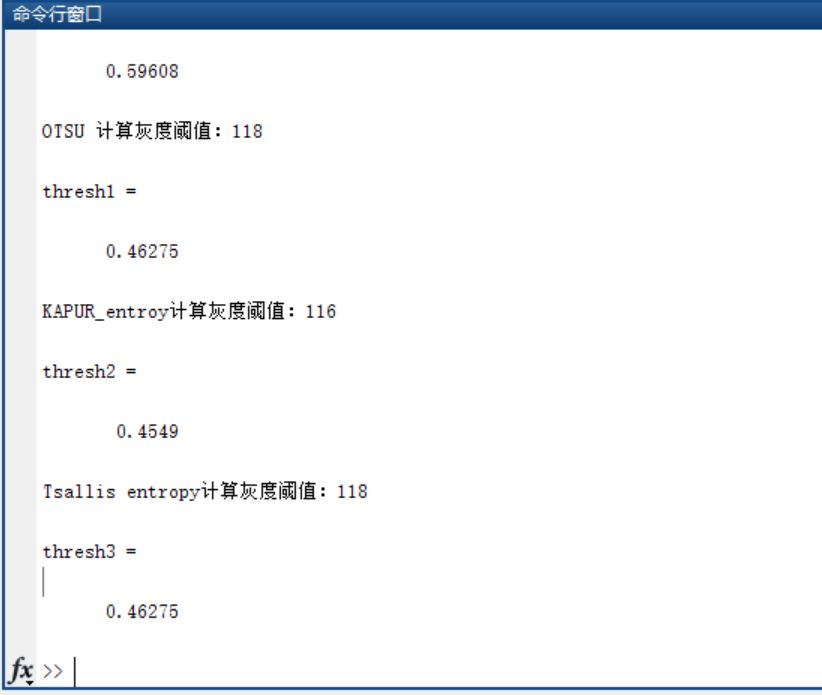

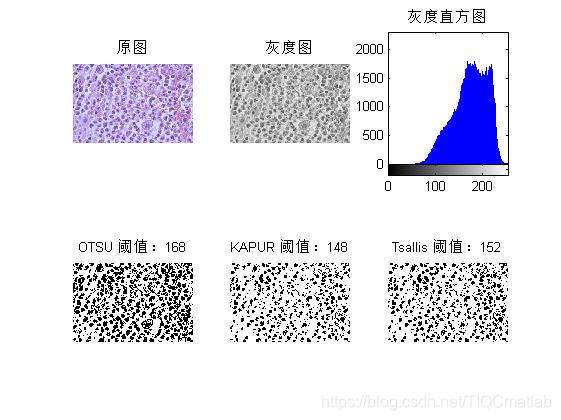

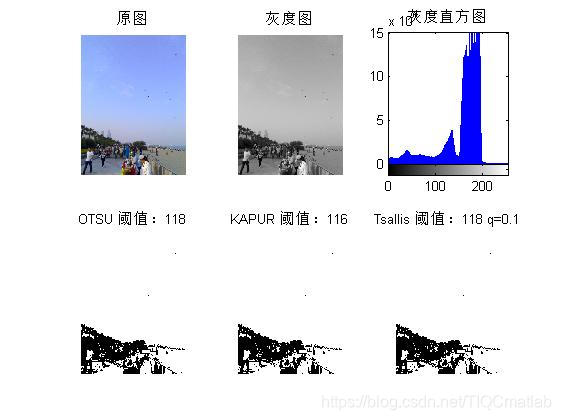

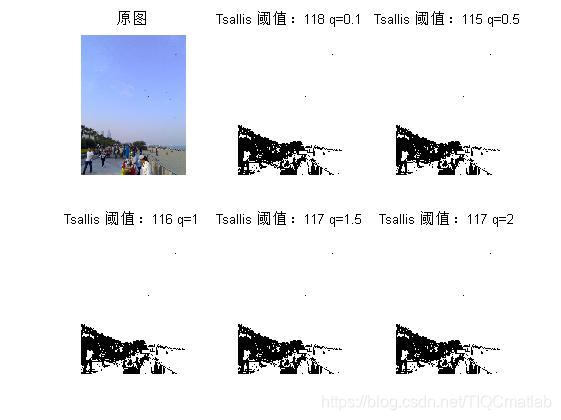

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
[5]赵勇,方宗德,庞辉,王侃伟.基于量子粒子群优化算法的最小交叉熵多阈值图像分割[J].计算机应用研究. 2008,(04)
