【图像分割】基于matlab超像素图像分割【含Matlab源码 720期】

一、图像分割简介

理论知识参考：【基础教程】基于matlab图像处理图像分割【含Matlab源码 191期】

二、部分源代码

% 能够确定超像素位置的核心程序是  EnforceLabelConnectivity
% 11-123页码
clc
clear
close all;
tic
img = imread('bee.jpg');
imshow(img)

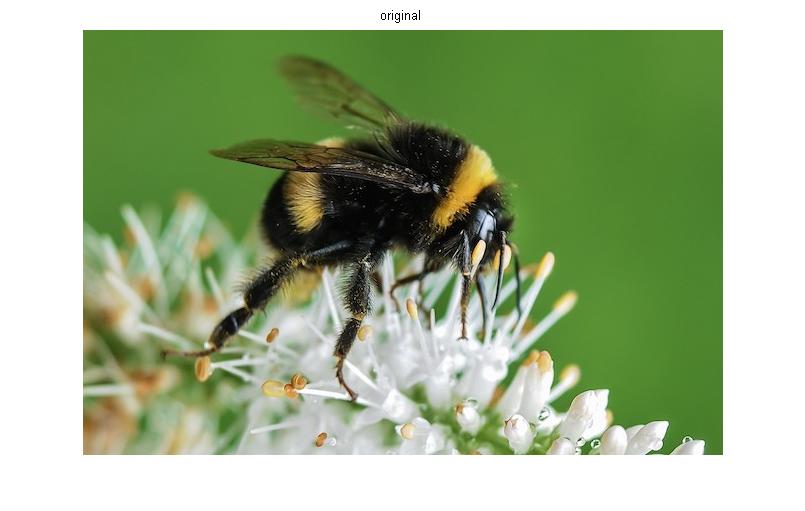

title('original')
%设定超像素个数
K = 500;
%设定超像素紧凑系数
m_compactness = 100;

%%
img = DeSample(img,2);
img_size = size(img);
%转换到LAB色彩空间
cform = makecform('srgb2lab');       %rgb空间转换成lab空间 matlab自带的用法,Create color transformation structure
img_Lab = applycform(img, cform);    %rgb转换成lab空间
figure;
imshow(img_Lab)

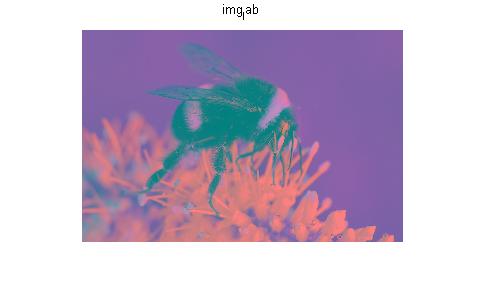

title('img_lab')

%%
%得到超像素的LABXY种子点信息
img_sz = img_size(1)*img_size(2);
superpixel_sz = img_sz/K;  % 每个超像素的像素点数
STEP = uint32(sqrt(superpixel_sz)); % 开方的边长
xstrips = uint32(img_size(2)/STEP);  % x方向 的超像素个数
ystrips = uint32(img_size(1)/STEP);  % y方向 的超像素个数
xstrips_adderr = double(img_size(2))/double(xstrips);
ystrips_adderr = double(img_size(1))/double(ystrips);
numseeds = xstrips*ystrips;   % 实际的超像素个数
%种子点xy信息初始值为晶格中心亚像素坐标
%种子点Lab颜色信息为对应点最接近像素点的颜色通道值
kseedsx = zeros(numseeds, 1);
kseedsy = zeros(numseeds, 1);
kseedsl = zeros(numseeds, 1);
kseedsa = zeros(numseeds, 1);
kseedsb = zeros(numseeds, 1);

n = 1;
for y = 1: ystrips   % 第y个超像素
    for x = 1: xstrips   % 第 x 个超像素
        kseedsx(n, 1) = (double(x)-0.5)*xstrips_adderr; % 第x个种子点中心坐标，非准确描述
        kseedsy(n, 1) = (double(y)-0.5)*ystrips_adderr; % 第y个种子点中心坐标，非准确描述
        % 种子点中心对应LAB图上位置的 三通道值
        kseedsl(n, 1) = img_Lab(fix(kseedsy(n, 1)), fix(kseedsx(n, 1)), 1);  % fix 417.1296 变417
        kseedsa(n, 1) = img_Lab(fix(kseedsy(n, 1)), fix(kseedsx(n, 1)), 2);
        kseedsb(n, 1) = img_Lab(fix(kseedsy(n, 1)), fix(kseedsx(n, 1)), 3);
        n = n+1;
    end
end

n = 1;
%根据种子点计算超像素分区
klabels = PerformSuperpixelSLIC(img_Lab, kseedsl, kseedsa, kseedsb, kseedsx, kseedsy, STEP, m_compactness);
%合并小的分区
[supmtrx,supmtry,nlabels] = EnforceLabelC(img_Lab, klabels, K);
% 这里的supmtrx,supmtry的每列分别是对应标签区域的全部x坐标和y坐标
function klabels = PerformSuperpixelSLIC(img_Lab, kseedsl, kseedsa, kseedsb, kseedsx, kseedsy, STEP, compactness)

[m_height, m_width, m_channel] = size(img_Lab);
[numseeds xxxxx]= size(kseedsl);
img_Lab = double(img_Lab);
%像素标签格式为(x, y) (行, 列)
klabels = zeros(m_height, m_width);
%聚类尺寸
clustersize = zeros(numseeds,1);
inv = zeros(numseeds,1);
sigmal = zeros(numseeds,1);
sigmaa = zeros(numseeds,1);
sigmab = zeros(numseeds,1);
sigmax = zeros(numseeds,1);
sigmay = zeros(numseeds,1);
invwt = 1/( (double(STEP)/double(compactness)) *(double(STEP)/double(compactness)) );
%invwt = double(compactness)/double(STEP);
distvec = 100000*ones(m_height, m_width);
numk = numseeds;
for itr = 1: 10   %迭代次数
    sigmal = zeros(numseeds, 1);
    sigmaa = zeros(numseeds, 1);
    sigmab = zeros(numseeds, 1);
    sigmax = zeros(numseeds, 1);
    sigmay = zeros(numseeds, 1);
    clustersize = zeros(numseeds, 1);
    inv = zeros(numseeds, 1);
    distvec = double(100000*ones(m_height, m_width));
    %根据当前种子点信息计算每一个像素的归属
    for n = 1: numk
        y1 = max(1, kseedsy(n, 1)-STEP);
        y2 = min(m_height, kseedsy(n, 1)+STEP);
        x1 = max(1, kseedsx(n, 1)-STEP);
        x2 = min(m_width, kseedsx(n, 1)+STEP);
        %按像素计算距离
        for y = y1: y2
            for x = x1: x2
                %dist_lab = abs(img_Lab(y, x, 1)-kseedsl(n))+abs(img_Lab(y, x, 2)-kseedsa(n))+abs(img_Lab(y, x, 3)-kseedsb(n));
                % lab图 点到种子点 定义距离差，判断相似度
                dist_lab = (img_Lab(y, x, 1)-kseedsl(n, 1))^2+(img_Lab(y, x, 2)-kseedsa(n, 1))^2+(img_Lab(y, x, 3)-kseedsb(n, 1))^2;
                % 改成平方啊 ！！！  @@@  ！！！  @@@   ！！！
                dist_xy = (double(y)-kseedsy(n, 1))*(double(y)-kseedsy(n, 1)) + (double(x)-kseedsx(n, 1))*(double(x)-kseedsx(n, 1));
                %dist_xy = abs(y-kseedsy(n)) + abs(x-kseedsx(n));

                %距离 = lab色彩空间距离 + 空间距离权重×空间距离
                dist = dist_lab + dist_xy*invwt;
                %在周围最多四个种子点中找到最相似的 标记后存入klabels
                %m = (y-1)*m_width+x;
                if (dist<distvec(y, x))
                    distvec(y, x) = dist;  % 不断变小
                    klabels(y, x) = n;  % n是标签，也就是值像素属于哪个种子点
                end
            end
        end
    end
    %完成一遍分类后，重新计算种子点位置 使其向梯度最小地方移动
    ind = 1;
    for r = 1: m_height
        for c = 1: m_width
            sigmal(klabels(r, c),1) = sigmal(klabels(r, c),1)+img_Lab(r, c, 1);  % 像素块内所有的通道值相加
            sigmaa(klabels(r, c),1) = sigmaa(klabels(r, c),1)+img_Lab(r, c, 2);
            sigmab(klabels(r, c),1) = sigmab(klabels(r, c),1)+img_Lab(r, c, 3);
            sigmax(klabels(r, c),1) = sigmax(klabels(r, c),1)+c;    % 像素块内所有的横坐标相加
            sigmay(klabels(r, c),1) = sigmay(klabels(r, c),1)+r;     % 像素块内所有的纵坐标相加
            clustersize(klabels(r, c),1) = clustersize(klabels(r, c),1)+1;   % 像素块内所有个数相加
        end
    end
    for m = 1: numseeds  % 第m个种子点
        if (clustersize(m, 1)<=0)
            clustersize(m, 1) = 1;
        end
        inv(m, 1) = 1/clustersize(m, 1);
    end
    function [supmtrx,supmtry,nlabels] = EnforceLabelC(img_Lab, labels, K)

dx = [-1, 0, 1, 0];  %四邻域
dy = [0, -1, 0, 1];
[m_height, m_width, m_channel] = size(img_Lab);
[M, N] = size(labels);
numlabel = max(max(labels));
SUPSZ = (m_height*m_width)/K;   %标准区域面积
nlabels = (-1)*ones(M, N);

label = 1;
adjlabel = 1;
xvec = zeros(m_height*m_width, 1);
yvec = zeros(m_height*m_width, 1);
supmtrx = zeros(2*floor(SUPSZ), numlabel);
supmtry = zeros(2*floor(SUPSZ), numlabel);
m = 1;
n = 1;

for j = 1: m_height
    for k = 1: m_width
        %逐点寻找未标记的区域 小于0 才执行
        if (0>nlabels(m, n))
            %从第一个未标记的(m,n)起，确定一个新区域，用label标记该区域的起点，用蝶形前进
            nlabels(m, n) = label;
            %开始一个新的分割 记录起点坐标
            xvec(1, 1) = k;
            yvec(1, 1) = j;
            supmtrx(1, label) = k;
            supmtry(1, label) = j;
            %如果起点与某个已知区域相连 用adjlabel记录该区域编号 如果当前区域过小则与相邻区域合并
            for i = 1: 4
                x = xvec(1, 1)+dx(1, i);
                y = yvec(1, 1)+dy(1, i);
                if (x>0 && x<=m_width && y>0 && y<=m_height)
                    if (nlabels(y, x)>0)
                        adjlabel = nlabels(y, x);  % 一般是左临或上邻的标签
                    end
                end
            end






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

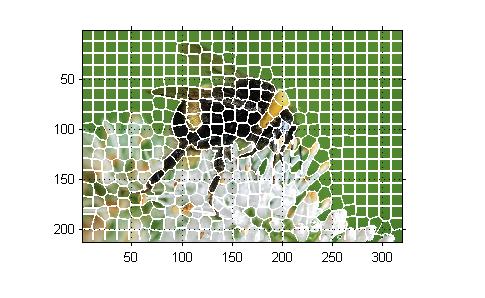

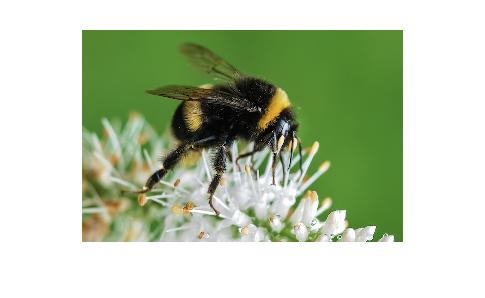

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
[5]赵勇,方宗德,庞辉,王侃伟.基于量子粒子群优化算法的最小交叉熵多阈值图像分割[J].计算机应用研究. 2008,(04)
