【车辆检测】基于matlab yolo v2车辆检测识别【含Matlab源码 581期】

一、简介

1 前言
Okay……最近事情比较多，博客也发的少，所以决定搞一次大新闻。本此的博客详细记录了我使用Matlab进行车辆区域检测（R-CNN）与车型识别（AlexNet）的过程。并且内包含了训练数据集、测试数据集以及源码。
训练数据集是使用的斯坦福大学的一个车型数据库，内含196种不同的车型。写到这里我真的很想吐槽一下这个数据库里面的奥迪车系：很多黑白的图片啊喂！！！ 做训练的时候AlexNet数据输入维度是3啊喂！！！害的我自己找了很多图片啊！！！….

2 环境
测试环境：
硬件：
Intel i5-4590
GTX 980
软件：
Matlab R2016b（只有这个版本才实现了RCNN…）

3 数据集的下载
嗯。一上来就发福利：
原始数据集，内含train/test：http://pan.baidu.com/s/1miTn9jy
我规整后的数据集，将图片变换为227*227，并且对少量黑白图片进行了替换：http://pan.baidu.com/s/1pKIbQiB
接下来的这个是每一张图片所对应的车型标注文件：http://pan.baidu.com/s/1nuOR7PR

在Matlab中下载AlexNet
AlexNet是2012年ImageNet大赛的冠军。它一共有8层，其中了5个卷积层，2层全连接和一层分类，如果使用其对一张图片进行前向传播，那么最后输出的这张图片属于1000种物体中哪一个的概率。
我这里对AlexNet在Matlab中进行了定义，这是我的代码和网络结构：

二、部分源代码

clear
clc

doTraining = true; % 是否进行训练

% 解压数据
% data = load('./data/carDatasetGroundTruth.mat');
% vehicleDataset = data.carDataset; % table型，包含文件路径和groundTruth
data = load('./data/vehicleDatasetGroundTruth.mat');
vehicleDataset = data.vehicleDataset; % table型，包含文件路径和groundTruth

% 添加绝对路径至vehicleDataset中
vehicleDataset.imageFilename = fullfile([pwd, '/data/'],vehicleDataset.imageFilename);

% 显示数据集中的一个图像，以了解它包含的图像的类型。
vehicleDataset(1:4,:) % 显示部分数据情况

% 将数据集分成两部分：一个是用于训练检测器的训练集，一个是用于评估检测器的测试集。
% 选择 70% 的数据进行训练，其余数据用于评估。
rng(0); % 控制随机数生成
shuffledIndices = randperm(height(vehicleDataset));
idx = floor(0.7 * length(shuffledIndices) );
trainingDataTbl = vehicleDataset(shuffledIndices(1:idx),:);
testDataTbl = vehicleDataset(shuffledIndices(idx+1:end),:);

% 保存数据和标签
imdsTrain = imageDatastore(trainingDataTbl{:,'imageFilename'}); % 路径
bldsTrain = boxLabelDatastore(trainingDataTbl(:,'vehicle')); % 真实框和类别

imdsTest = imageDatastore(testDataTbl{:,'imageFilename'});
bldsTest = boxLabelDatastore(testDataTbl(:,'vehicle'));

% 整理训练测试集
trainingData = combine(imdsTrain,bldsTrain); % 联合文件路径和真实框
testData = combine(imdsTest,bldsTest);


% 显示数据
data = read(trainingData); % data包括图片数据、真实框坐标、类别
I = data{1};
bbox = data{2};
annotatedImage = insertShape(I,'Rectangle',bbox); % 在数据矩阵中标出真实框
annotatedImage = imresize(annotatedImage,2);
figure
imshow(annotatedImage) % 显示图像


% 创建yolo网络
inputSize = [224 224 3];
numClasses = width(vehicleDataset)-1; % 通过table的列数计算类别数

% 用于评估锚框个数
trainingDataForEstimation = transform(trainingData,@(data)preprocessData(data,inputSize));
numAnchors = 7;
[anchorBoxes, meanIoU] = estimateAnchorBoxes(trainingDataForEstimation, numAnchors)


% 特征提取层采用resnet50
featureExtractionNetwork = resnet50;

featureLayer = 'activation_40_relu';

% 设置yolo网络
lgraph = yolov2Layers(inputSize,numClasses,anchorBoxes,featureExtractionNetwork,featureLayer);

% 进行数据增强
augmentedTrainingData = transform(trainingData,@augmentData);

% 可视化增强后的图片
augmentedData = cell(4,1);
for k = 1:4
    data = read(augmentedTrainingData);
    augmentedData{k} = insertShape(data{1},'Rectangle',data{2});
    reset(augmentedTrainingData);
end
figure
montage(augmentedData,'BorderSize',10)

% 对增强数据进行预处理
preprocessedTrainingData = transform(augmentedTrainingData,@(data)preprocessData(data,inputSize));

data = read(preprocessedTrainingData);

% 显示一下
I = data{1};
bbox = data{2};
annotatedImage = insertShape(I,'Rectangle',bbox);
annotatedImage = imresize(annotatedImage,2);
figure
imshow(annotatedImage)


% 训练参数
options = trainingOptions('sgdm', ...
        'MiniBatchSize', 16, ....
        'InitialLearnRate',1e-3, ...
        'MaxEpochs',20,...
        'CheckpointPath', tempdir, ...
        'Shuffle','never');

if doTraining
    % 训练YOLOv2检测器
    [detector,info] = trainYOLOv2ObjectDetector(preprocessedTrainingData,lgraph,options);
else
    % 载入预训练模型
    pretrained = load('yolov2_mytrain.mat');
    detector = pretrained.detector;
end


% 测试训练好的模型并显示
I = imread(testDataTbl.imageFilename{4});
I = imresize(I,inputSize(1:2));
[bboxes,scores] = detect(detector,I);

I = insertObjectAnnotation(I,'rectangle',bboxes,scores);
figure
imshow(I)

% 预处理测试集
preprocessedTestData = transform(testData,@(data)preprocessData(data,inputSize));
% 对测试集数据进行测试
detectionResults = detect(detector, preprocessedTestData);
% 评估准确率
[ap,recall,precision] = evaluateDetectionPrecision(detectionResults, preprocessedTestData);

figure
plot(recall,precision)
xlabel('Recall')
ylabel('Precision')
grid on
title(sprintf('Average Precision = %.2f',ap))









1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

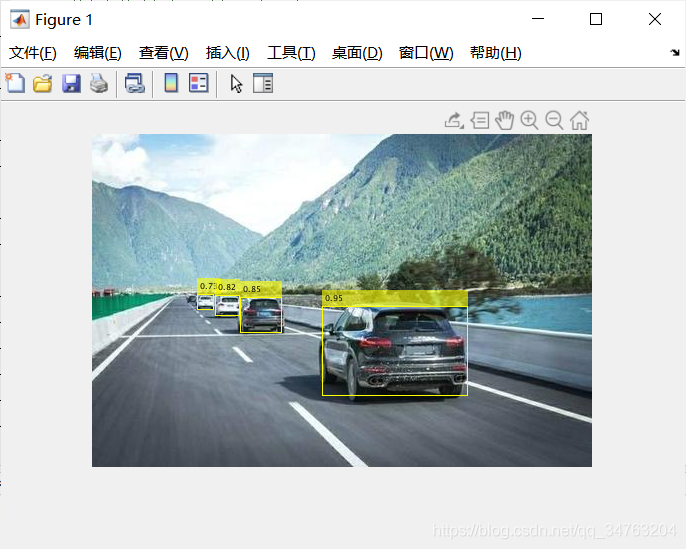

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
