二、数字频带调制简介
1 绪论
调制：把消息信号寄托到载波的某个参数上，形成已调信号。
解调：调制的逆过程，从已调信号中恢复消息信号。
2 调制的目的
无线通信中，匹配信道特性，提高发射信号的频率，减小天线尺寸；频谱搬移，一条信道中同时传输多路信号，多路复用，提高信道利用率；扩展信号带宽，提高系统抗干扰能力；实现带宽与信噪比的互换（有效性和可靠性）；利用电话线将PC机接入Internet，需要翻译模/数信号。
3 调制的分类
3.1 涉及的信号
消息信号，又称调制信号、基带信号；
载波：运载工具，常用的是正弦波、脉冲序列；
已调信号：受调载波，载有消息信号的信息，具有多种形式。
3.2 可以从不同角度分类
按调制信号的类型：模拟调制/数字调制
按已调信号的频谱结构：线性调制/非线性调制
按正弦载波的受调参量：幅度调制/频率调制/相位调制
按载波信号的类型：连续波调制/脉冲调制
4 幅度调制
4.1 一般模型
（1）理论基础：傅里叶变换
（2）一般模型
幅度调制：消息信号控制正弦载波的幅度。
方法：用消息信号通过相乘器乘上载波信号，再通过带通滤波器（时域卷积滤波器特性）。
举例：AM、DSB、SSB、VSB。
4.2 常规双边带调幅AM
t 域：已调信号的波形，调制/解调方法
f 域：已调信号的频谱，带宽B
AM信号的包络正比于消息信号的规律，因此可以采用简单的**包络检波方法（非相干解调）**解调；
频谱由载波、上边带USB、下边带LSB组成。带宽BAM=2fH；
幅度调制又称为线性调制；
应用：中短波调幅广播。
缺点：功率利用率低，最多达到50%
4.3 抑制载波双边带DSB
频谱由上边带USB、下边带LSB组成，没有了载波分量。带宽BDSB=BAM=2fH；
调制效率可达100%。
采用相干解调：
方法：用消息信号通过想乘器乘上相干载波信号，再通过低通滤波器（时域卷积滤波器特性）。
要求：载波同步（相干载波和载波信号同频同相）
4.4 单边带调制SSB
只传输一个边带，频带利用率高。带宽BSSB=BAM/2=fH；在频谱拥挤的通信场合，如短波通信、多路载波电话系统。低功耗特性。使用于移动通信系统。
缺点：设备复杂，存在技术难点，需要相干解调。
4.5 残留边带调制VSB
残留边带滤波器特性：在载频处具有互补对称特性；介于单边带与双边带之间的方案。
5 角度调制
正弦载波有三个参量：幅度、频率、相位。都可以携带消息信号。
其中，频率（FM）和相位（PM）都称为角度调制。
频率调制（FM）
幅度恒定，对瞬时相位对t求微分，得到瞬时角频率。
调频的频谱由载频分量wc两侧的无数多对边频wc±nwm组成，其幅度取决于mf；
理论上，调频的带宽无穷大；
实际中，用卡森公式计算FM带宽：BFM=2(mf+1)fm。fm为调制信号的最高频率
FM调制为非线性调制。FM解调也称鉴频 ，采用微分电路+包络检波实现。
FM的特点和应用
特点：幅度不变，包络恒定。
优势：抗噪能力强；
代价：占用较大信道带宽，频谱利用率低；
应用：高质量或信道噪声大的场合。如卫星通信、移动通信、微波通信等。
6 抗噪声性能
性能指标：输出信噪比、制度增益
输入信噪比：Ni=n0B。n0是噪声的单边功率谱密度，B=2fH是带宽，是基带带宽的2倍。
AM DSB SSB VSB（幅度调制）
相干解调器：线性解调，信号和噪声可以分开处理。
双边带和单边带调制的抗噪声性能相同。
小信噪比时，信号被干扰为噪声，产生门限效应。原因是包络检波的非线性解调作用。
信噪比固定。
FM（角度调制）
FM系统可以通过增加传输带宽来改善抗噪声性能（信噪比）。
总结
频谱利用率 SSB>VSB>DSB/AM>FM
抗噪声性能：FM>DSB/SSB>VSB>AM
设备复杂度：AM最简，DSB/FM次之，SSB最复杂
三、部分源代码
function varargout = digital_modulation(varargin)
%DIGITAL_MODULATION
%Author: leslieyao
%leslieyao2000@yahoo.com.cn
%Loja (Ecuador)
%For more information, visit: www.miniyao.cn
%Last Modified by GUIDE v2.5 25-Jan-2019 22:07:45
% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name', mfilename, ...
'gui_Singleton', gui_Singleton, ...
'gui_OpeningFcn', @digital_modulation_OpeningFcn, ...
'gui_OutputFcn', @digital_modulation_OutputFcn, ...
'gui_LayoutFcn', [] , ...
'gui_Callback', []);
if nargin && ischar(varargin{1})
gui_State.gui_Callback = str2func(varargin{1});
end
if nargout
[varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT
% --- Executes just before digital_modulation is made visible.
function digital_modulation_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% varargin command line arguments to digital_modulation (see VARARGIN)
hold off;
axes(handles.axes1);
h=[1 1 0 1 0 0 1 1 1 0];
hold off;
bit=[];
for n=1:2:length(h)-1;
if h(n)==0 & h(n+1)==1
se=[zeros(1,50) ones(1,50)];
elseif h(n)==0 & h(n+1)==0
se=[zeros(1,50) zeros(1,50)];
elseif h(n)==1 & h(n+1)==0
se=[ones(1,50) zeros(1,50)];
elseif h(n)==1 & h(n+1)==1
se=[ones(1,50) ones(1,50)];
end
bit=[bit se];
end
plot(bit,'LineWidth',1.5);grid on;
axis([0 500 -1.5 1.5]);
%*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-
axes(handles.axes3)
hold off;
fc=30;
g=[1 1 0 1 0 0 1 1 1 0]; %modulante
n=1;
while n<=length(g)
if g(n)==0
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(1)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
else
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(2)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
end
n=n+1;
end
% Choose default command line output for digital_modulation
handles.output = hObject;
% Update handles structure
guidata(hObject, handles);
% UIWAIT makes digital_modulation wait for user response (see UIRESUME)
% uiwait(handles.figure1);
% --- Outputs from this function are returned to the command line.
function varargout = digital_modulation_OutputFcn(hObject, eventdata, handles)
% varargout cell array for returning output args (see VARARGOUT);
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% Get default command line output from handles structure
varargout{1} = handles.output;
% --- Executes on button press in random.
function random_Callback(hObject, eventdata, handles)
% hObject handle to random (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
a=round(rand(1,10)); %genarar bits aleatorios
ran=[a(1),a(2),a(3),a(4),a(5),a(6),a(7),a(8),a(9),a(10)];
set(handles.bit1,'String',ran(1));
set(handles.bit2,'String',ran(2));
set(handles.bit3,'String',ran(3));
set(handles.bit4,'String',ran(4));
set(handles.bit5,'String',ran(5));
set(handles.bit6,'String',ran(6));
set(handles.bit7,'String',ran(7));
set(handles.bit8,'String',ran(8));
set(handles.bit9,'String',ran(9));
set(handles.bit10,'String',ran(10));
%*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*
handles.bits=ran;
h=handles.bits;
axes(handles.axes1)
hold off;
bit=[];
for n=1:2:length(h)-1;
if h(n)==0 & h(n+1)==1
se=[zeros(1,50) ones(1,50)];
elseif h(n)==0 & h(n+1)==0
se=[zeros(1,50) zeros(1,50)];
elseif h(n)==1 & h(n+1)==0
se=[ones(1,50) zeros(1,50)];
elseif h(n)==1 & h(n+1)==1
se=[ones(1,50) ones(1,50)];
end
bit=[bit se];
end
plot(bit,'LineWidth',1.5);grid on;
axis([0 500 -1.5 1.5]);
%*-*-*-*-*-*-*-*-*-*-*-*-
hold off;
axes(handles.axes3);
cod=get(handles.select_mod,'Value');
switch cod
%*-*-*-*Modulation ASK*-*-*-*-*-*-*-*-*
case 1
hold off;
axes(handles.axes3)
fc=30;
g=handles.bits; %modulante
n=1;
while n<=length(g)
if g(n)==0
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(1)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
% axis([0 n*2/fc -3 3]);
else
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(2)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
end
n=n+1;
end
%*-*-*-*-*-*-*-Modulation OOK*-*-*-*-*-*-*-*-*-
case 2
hold off;
axes(handles.axes3);
t=0:0.001:1;
m=1;
fc=30;
g=handles.bits; %modulante
n=1;
while n<=length(g)
tx=(n-1)*1/length(g):0.001:n*1/length(g);
p=(g(n))*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);
hold on;
axis([0 (n)*1/length(g) -1.5 1.5]);
grid on;
n=n+1;
end
%*-*-*-*-*-*-*-Modulation BPSK*-*-*-*-*-*-*-*-*-*-*-
case 3
axes(handles.axes3)
hold off;
g=handles.bits;
fc=10;
n=1;
while n<=length(g)
if g(n)==0 %0 is -1
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(-1)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
else
tx=(n-1)*0.1:0.1/100:n*0.1;
p=(1)*sin(2*pi*fc*tx);
plot(tx,p,'LineWidth',1.5);grid on;
hold on;
end
n=n+1;
end
%*-*-*-*-*-Modulation QPSK-*-*-*-*-*
case 4
axes(handles.axes3)
hold off;
g=handles.bits;
t=0:2*pi/99:2*pi;
cp=[];sp=[];
mod=[];mod1=[];
for n=1:2:9;
if g(n)==0 & g(n+1)==1;
die=sqrt(2)/2*ones(1,100);
die1=-sqrt(2)/2*ones(1,100);
elseif g(n)==0 & g(n+1)==0;
die=-sqrt(2)/2*ones(1,100);
die1=-sqrt(2)/2*ones(1,100);
elseif g(n)==1 & g(n+1)==0;
die=-sqrt(2)/2*ones(1,100);
die1=sqrt(2)/2*ones(1,100);
elseif g(n)==1 & g(n+1)==1;
die=sqrt(2)/2*ones(1,100);
die1=sqrt(2)/2*ones(1,100);
end
c=cos(t);
s=sin(t);
cp=[cp die]; %Amplitude cosino
sp=[sp die1]; %Amplitude sino
mod=[mod c]; %cosino carrier (Q)
mod1=[mod1 s]; %sino carrier (I)
end
bpsk=cp.*mod+sp.*mod1;
plot(bpsk,'LineWidth',1.5);grid on;
title('QPSK modulation')
axis([0 500 -1.5 1.5]);
%-*-*-*-*Modulation 8PSK*-*-*-*-*-*-*-
case 5
axes(handles.axes3)
hold off;
g=[handles.bits 0 0];
t=0:2*pi/149:2*pi;
cp=[];sp=[];
mod=[];mod1=[];bit=[];
for n=1:3:length(g);
if g(n)==0 & g(n+1)==1 & g(n+2)==1
die=cos(pi/8)*ones(1,150);
die1=sin(pi/8)*ones(1,150);
se=[zeros(1,50) ones(1,50) ones(1,50)];
elseif g(n)==0 & g(n+1)==1 & g(n+2)==0
die=cos(3*pi/8)*ones(1,150);
die1=sin(3*pi/8)*ones(1,150);
se=[zeros(1,50) ones(1,50) zeros(1,50)];
elseif g(n)==0 & g(n+1)==0 & g(n+2)==0
die=cos(5*pi/8)*ones(1,150);
die1=sin(5*pi/8)*ones(1,150);
se=[zeros(1,50) zeros(1,50) zeros(1,50)];
elseif g(n)==0 & g(n+1)==0 & g(n+2)==1
die=cos(7*pi/8)*ones(1,150);
die1=sin(7*pi/8)*ones(1,150);
se=[zeros(1,50) zeros(1,50) ones(1,50)];
elseif g(n)==1 & g(n+1)==0 & g(n+2)==1
die=cos(-7*pi/8)*ones(1,150);
die1=sin(-7*pi/8)*ones(1,150);
se=[ones(1,50) zeros(1,50) ones(1,50)];
elseif g(n)==1 & g(n+1)==0 & g(n+2)==0
die=cos(-5*pi/8)*ones(1,150);
die1=sin(-5*pi/8)*ones(1,150);
se=[ones(1,50) zeros(1,50) zeros(1,50)];
elseif g(n)==1 & g(n+1)==1 & g(n+2)==0
die=cos(-3*pi/8)*ones(1,150);
die1=sin(-3*pi/8)*ones(1,150);
se=[ones(1,50) ones(1,50) zeros(1,50)];
elseif g(n)==1 & g(n+1)==1 & g(n+2)==1
die=cos(-pi/8)*ones(1,150);
die1=sin(-pi/8)*ones(1,150);
se=[ones(1,50) ones(1,50) ones(1,50)];
end
c=cos(t);
s=sin(t);
cp=[cp die]; %Amplitude cosino
sp=[sp -die1]; %Amplitude sino
mod=[mod c]; %cosino carrier (Q)
mod1=[mod1 s]; %sino carrier (I)
end
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
- 166
- 167
- 168
- 169
- 170
- 171
- 172
- 173
- 174
- 175
- 176
- 177
- 178
- 179
- 180
- 181
- 182
- 183
- 184
- 185
- 186
- 187
- 188
- 189
- 190
- 191
- 192
- 193
- 194
- 195
- 196
- 197
- 198
- 199
- 200
- 201
- 202
- 203
- 204
- 205
- 206
- 207
- 208
- 209
- 210
- 211
- 212
- 213
- 214
- 215
- 216
- 217
- 218
- 219
- 220
- 221
- 222
- 223
- 224
- 225
- 226
- 227
- 228
- 229
- 230
- 231
- 232
- 233
- 234
- 235
- 236
- 237
- 238
- 239
- 240
- 241
- 242
- 243
- 244
- 245
- 246
- 247
- 248
- 249
- 250
- 251
- 252
- 253
- 254
- 255
- 256
- 257
- 258
- 259
- 260
- 261
- 262
- 263
- 264
- 265
- 266
- 267
- 268
- 269
- 270
- 271
- 272
- 273
- 274
- 275
- 276
- 277
- 278
- 279
- 280
- 281
- 282
- 283
- 284
- 285
- 286
- 287
- 288
- 289
- 290
- 291
- 292
- 293
- 294
- 295
- 296
- 297

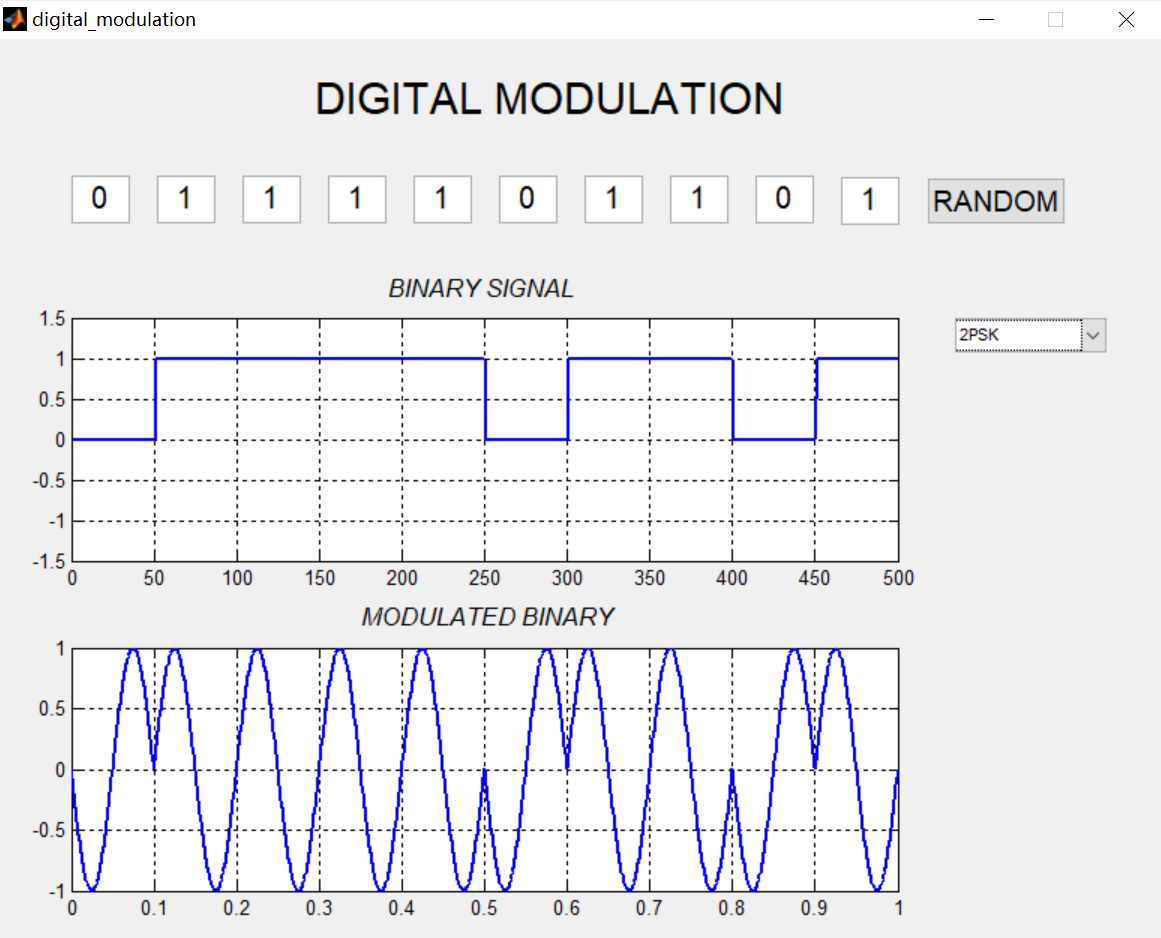

四、运行结果
五、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
文章来源: qq912100926.blog.csdn.net，作者：海神之光，版权归原作者所有，如需转载，请联系作者。
原文链接：qq912100926.blog.csdn.net/article/details/114579926
【版权声明】本文为华为云社区用户转载文章，如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱：
cloudbbs@huaweicloud.com
- 点赞
- 收藏
- 关注作者
评论（0）
