【手写数字识别】基于matlab GUI RBM神经网络手写数字识别【含Matlab源码 1109期】
一、手写数字识别技术简介
1 案例背景
手写体数字识别是图像识别学科下的一个分支，是图像处理和模式识别研究领域的重要应用之一，并且具有很强的通用性。由于手写体数字的随意性很大，如笔画粗细、字体大小、倾斜角度等因素都有可能直接影响到字符的识别准确率，所以手写体数字识别是一个很有挑战性的课题。在过去的数十年中，研究者们提出了许多识别方法，并取得了一定的成果。手写体数字识别的实用性很强，在大规模数据统计如例行年检、人口普查、财务、税务、邮件分拣等应用领域都有广阔的应用前景"。
本案例讲述了图像中手写阿拉伯数字的识别过程，对手写数字识别的基于统计的方法进行了简要介绍和分析，并通过开发一个小型的手写体数字识别系统来进行实验。
2 RBM神经网络
2.1 RBM模型结构
玻尔兹曼机是一大类的神经网络模型，但是在实际应用中使用最多的则是RBM。RBM本身模型很简单，只是一个两层的神经网络，因此严格意义上不能算深度学习的范畴。不过深度玻尔兹曼机（Deep Boltzmann Machine，以下简称DBM）可以看做是RBM的推广。理解了RBM再去研究DBM就不难了，因此本文主要关注于RBM。
回到RBM的结构，它是一个个两层的神经网络，如下图所示：
上面一层神经元组成隐藏层(hidden layer), 用h向量隐藏层神经元的值。下面一层的神经元组成可见层(visible layer),用v向量表示可见层神经元的值。隐藏层和可见层之间是全连接的，这点和DNN类似, 隐藏层神经元之间是独立的，可见层神经元之间也是独立的。连接权重可以用矩阵W表示。和DNN的区别是，RBM不区分前向和反向，可见层的状态可以作用于隐藏层，而隐藏层的状态也可以作用于可见层。隐藏层的偏倚系数是向量b,而可见层的偏倚系数是向量a。
常用的RBM一般是二值的，即不管是隐藏层还是可见层，它们的神经元的取值只为0或者1。本文只讨论二值RBM。
总结下RBM模型结构的结构：主要是权重矩阵W, 偏倚系数向量a和b，隐藏层神经元状态向量h和可见层神经元状态向量v。
2.2 RBM概率分布
RBM是基于基于能量的概率分布模型。怎么理解呢？分两部分理解，第一部分是能量函数，第二部分是基于能量函数的概率分布函数。
对于给定的状态向量h和v，则RBM当前的能量函数可以表示为：
有了能量函数，则我们可以定义RBM的状态为给定v,h的概率分布为：
其中Z为归一化因子，类似于softmax中的归一化因子，表达式为：
有了概率分布，我们现在来看条件分布P(h|v):
其中Z′为新的归一化系数，表达式为：
同样的方式，我们也可以求出P(v|h),这里就不再列出了。

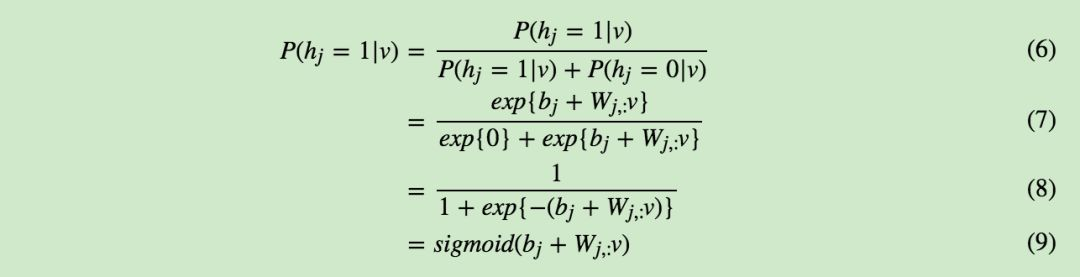

有了条件概率分布，现在我们来看看RBM的激活函数，提到神经网络，我们都绕不开激活函数，但是上面我们并没有提到。由于使用的是能量概率模型，RBM的基于条件分布的激活函数是很容易推导出来的。我们以P(hj=1|v)为例推导如下。
从上面可以看出， RBM里从可见层到隐藏层用的其实就是sigmoid激活函数。同样的方法，我们也可以得到隐藏层到可见层用的也是sigmoid激活函数。即：
2.3 RBM模型的损失函数与优化
RBM模型的关键就是求出我们模型中的参数W,a,b。如果求出呢？对于训练集的m个样本，RBM一般采用对数损失函数，即期望最小化下式：
对于优化过程，我们是首先想到的当然是梯度下降法来迭代求出W,a,b。我们首先来看单个样本的梯度计算, 单个样本的损失函数为：−ln(P(V)), 我们先看看−ln(P(V))具体的内容：
注意，这里面V表示的是某个特定训练样本，而v指的是任意一个样本。

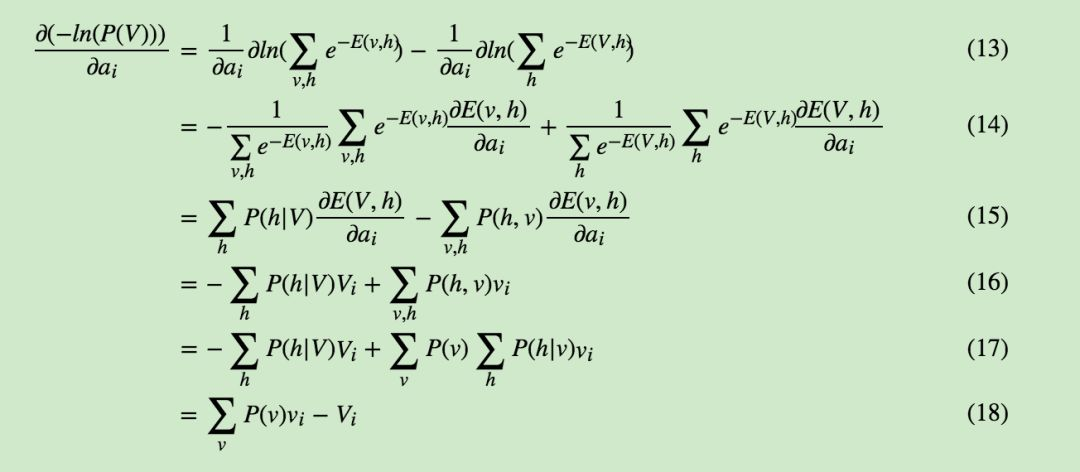

我们以ai的梯度计算为例：
其中用到了:
同样的方法，可以得到W,b的梯度。这里就不推导了，直接给出结果：
虽然梯度下降法可以从理论上解决RBM的优化，但是在实际应用中，由于概率分布的计算量大，因为概率分布有2^nv+nh种情况, 所以往往不直接按上面的梯度公式去求所有样本的梯度和，而是用基于MCMC的方法来模拟计算求解每个样本的梯度损失再求梯度和，常用的方法是基于Gibbs采样的对比散度方法来求解，对于对比散度方法，由于需要MCMC的知识，这里就不展开了。
二、部分源代码
function varargout = core_Test_gui2(varargin)
% CORE_TEST_GUI2 MATLAB code for core_Test_gui2.fig
% CORE_TEST_GUI2, by itself, creates a new CORE_TEST_GUI2 or raises the existing
% singleton*.
%
% H = CORE_TEST_GUI2 returns the handle to a new CORE_TEST_GUI2 or the handle to
% the existing singleton*.
%
% CORE_TEST_GUI2('CALLBACK',hObject,eventData,handles,...) calls the local
% function named CALLBACK in CORE_TEST_GUI2.M with the given input arguments.
%
% CORE_TEST_GUI2('Property','Value',...) creates a new CORE_TEST_GUI2 or raises the
% existing singleton*. Starting from the left, property value pairs are
% applied to the GUI before core_Test_gui2_OpeningFcn gets called. An
% unrecognized property name or invalid value makes property application
% stop. All inputs are passed to core_Test_gui2_OpeningFcn via varargin.
%
% *See GUI Options on GUIDE's Tools menu. Choose "GUI allows only one
% instance to run (singleton)".
%
% See also: GUIDE, GUIDATA, GUIHANDLES
% Edit the above text to modify the response to help core_Test_gui2
% Last Modified by GUIDE v2.5 17-Apr-2021 07:50:14
% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name', mfilename, ...
'gui_Singleton', gui_Singleton, ...
'gui_OpeningFcn', @core_Test_gui2_OpeningFcn, ...
'gui_OutputFcn', @core_Test_gui2_OutputFcn, ...
'gui_LayoutFcn', [] , ...
'gui_Callback', []);
if nargin && ischar(varargin{1})
gui_State.gui_Callback = str2func(varargin{1});
end
if nargout
[varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT
% --- Executes just before core_Test_gui2 is made visible.
function core_Test_gui2_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% varargin command line arguments to core_Test_gui2 (see VARARGIN)
% Choose default command line output for core_Test_gui2
handles.output = hObject;
% Update handles structure
guidata(hObject, handles);
% UIWAIT makes core_Test_gui2 wait for user response (see UIRESUME)
% uiwait(handles.figure1);
% --- Outputs from this function are returned to the command line.
function varargout = core_Test_gui2_OutputFcn(hObject, eventdata, handles)
% varargout cell array for returning output args (see VARARGOUT);
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% Get default command line output from handles structure
varargout{1} = handles.output;
function result_Callback(hObject, eventdata, handles)
% hObject handle to result (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% Hints: get(hObject,'String') returns contents of result as text
% str2double(get(hObject,'String')) returns contents of result as a double
% --- Executes during object creation, after setting all properties.
function result_CreateFcn(hObject, eventdata, handles)
% hObject handle to result (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles empty - handles not created until after all CreateFcns called
% Hint: edit controls usually have a white background on Windows.
% See ISPC and COMPUTER.
if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
set(hObject,'BackgroundColor','white');
end
% --- Executes on button press in classify.
function classify_Callback(hObject, eventdata, handles)
% hObject handle to classify (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
data = handles.data;
data_new=[data data];
load linear_classify_weights2;% w1为(2*22*22+1)*256,w_class为(256+1)*10
N=1; %每次只有1幅图像测试
%下面的计算方式通过矩阵拼凑，把偏置的计算也融入矩阵中
dataprobs = [data_new ones(N,1)]; %融入偏置后dataprobs为1*(2*22*22+1)
w1probs = (dataprobs*w1)>0; %未融入偏置时w1probs为1*256
w1probs = [w1probs ones(N,1)];%融入偏置后，w1probs为1*(256+1)
targetout = exp(w1probs*w_class);%输出层为0*10
%将输出层输出100*10，除以每行的总和以求得归一化比值
targetout = targetout./repmat(sum(targetout,2),1,10);
%比较每行中的最大产生10*1的列向量，I每行最大值，J每行最大值序号，
%代表识别的数字结果，1-10（分别代表数字0-9）
[I J]=max(targetout,[],2);
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122

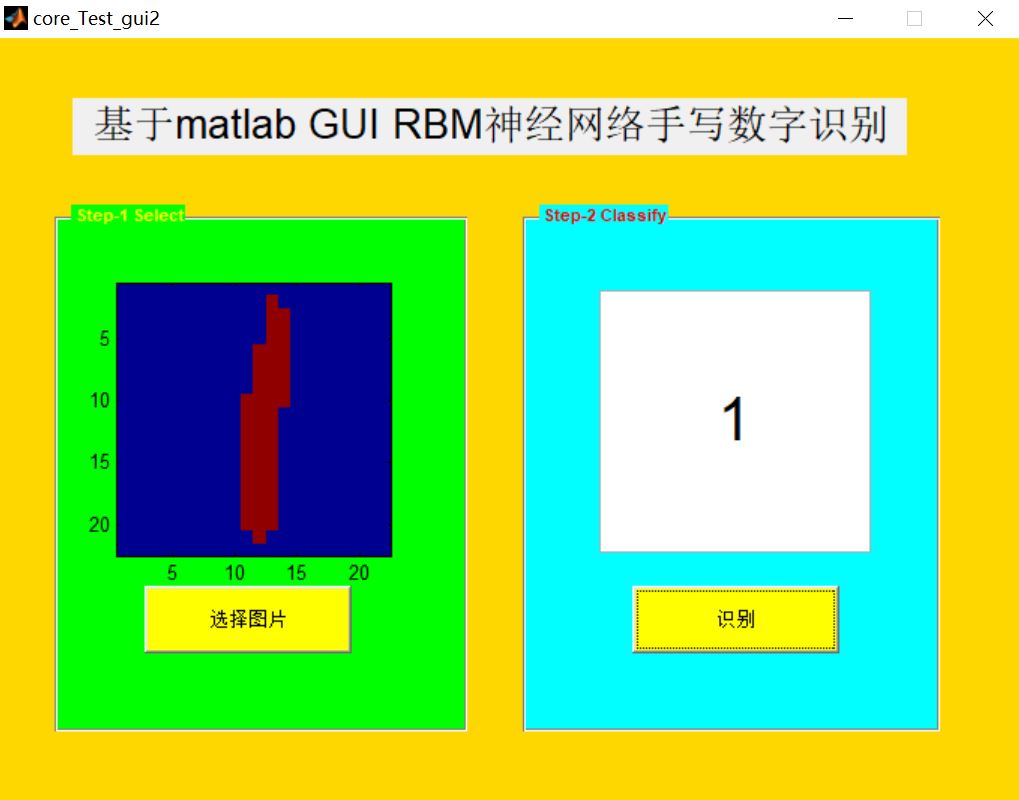

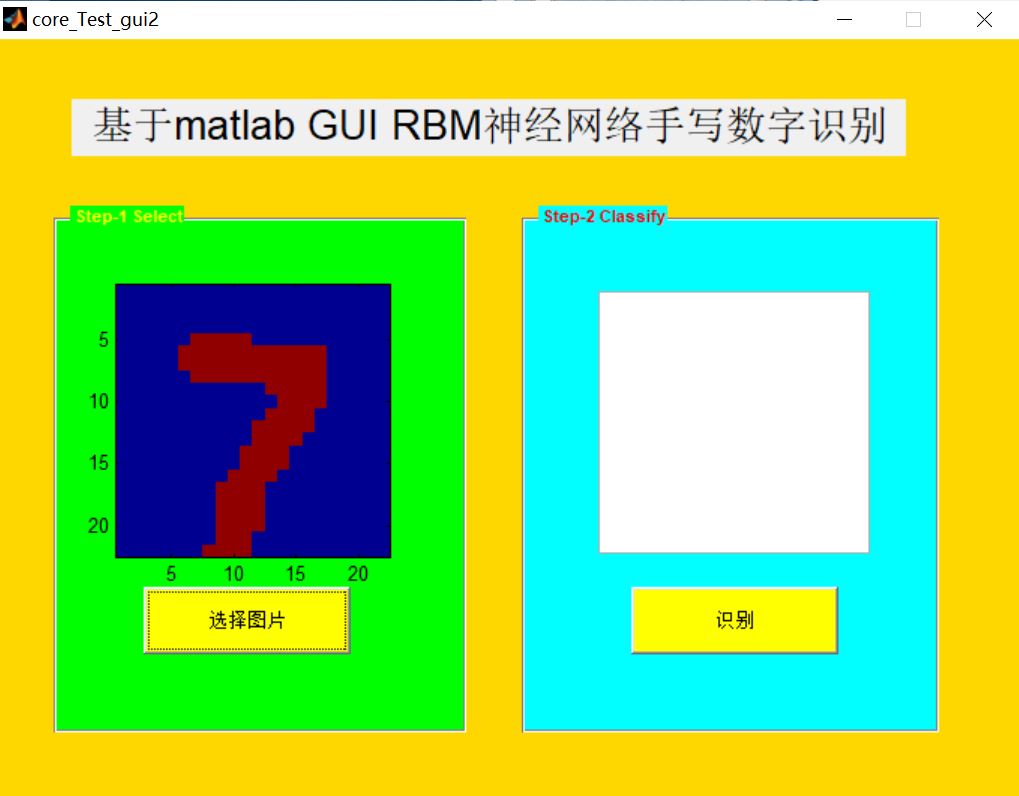

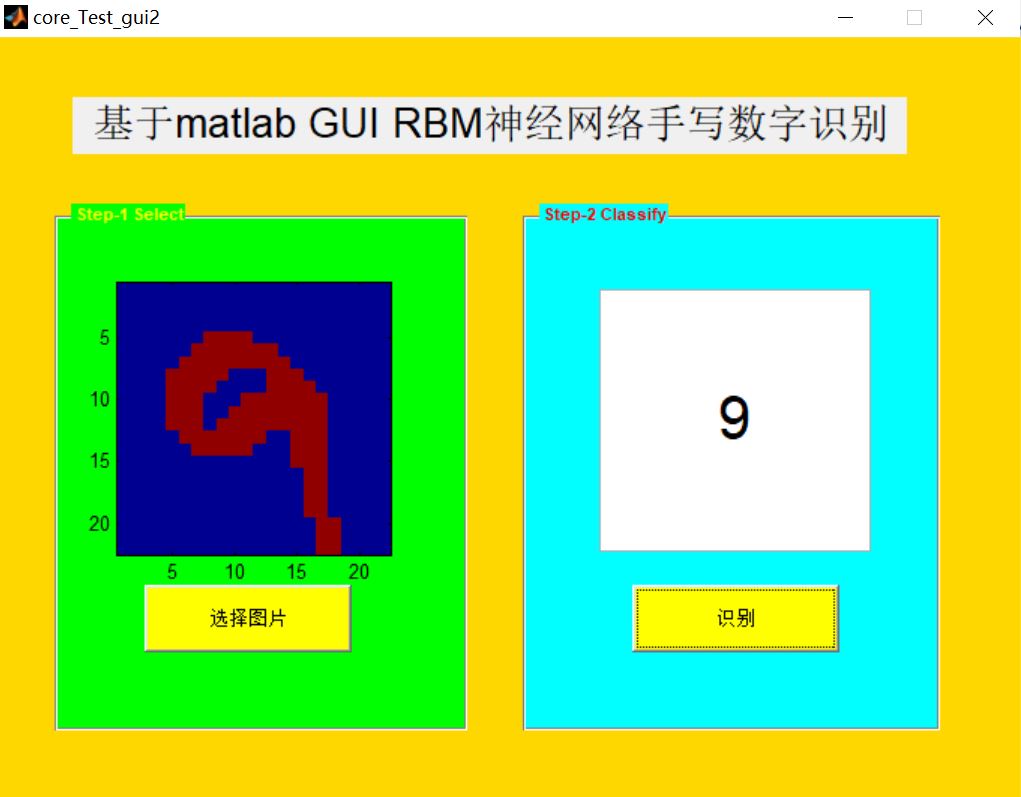

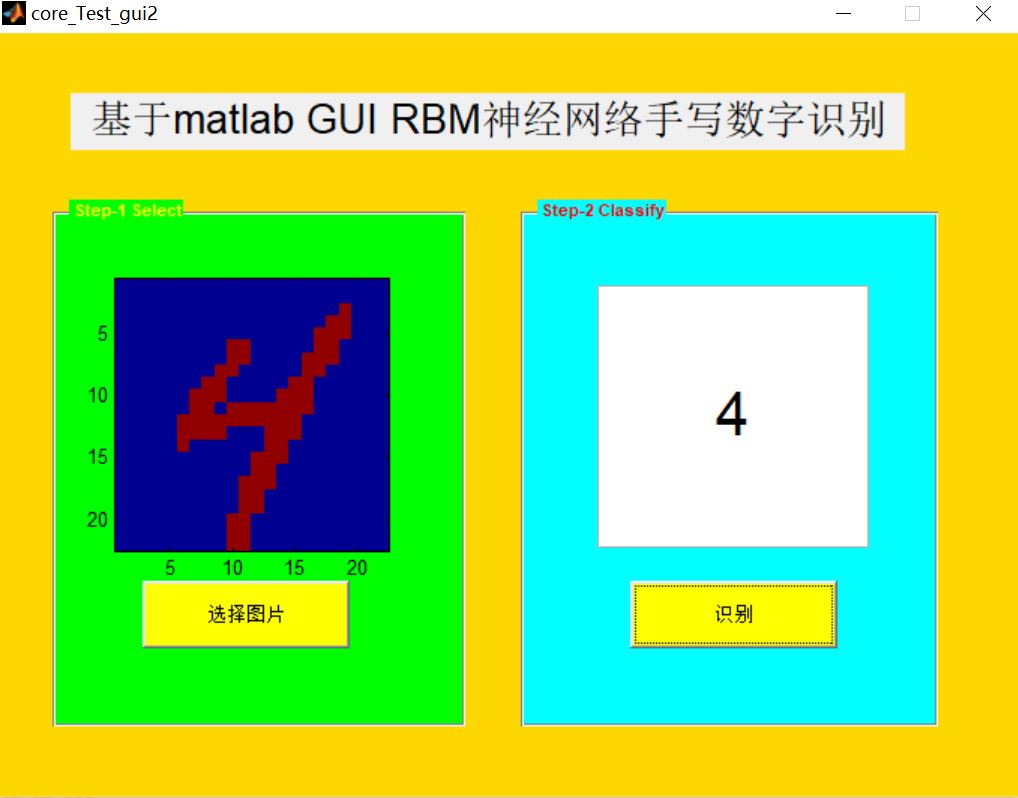

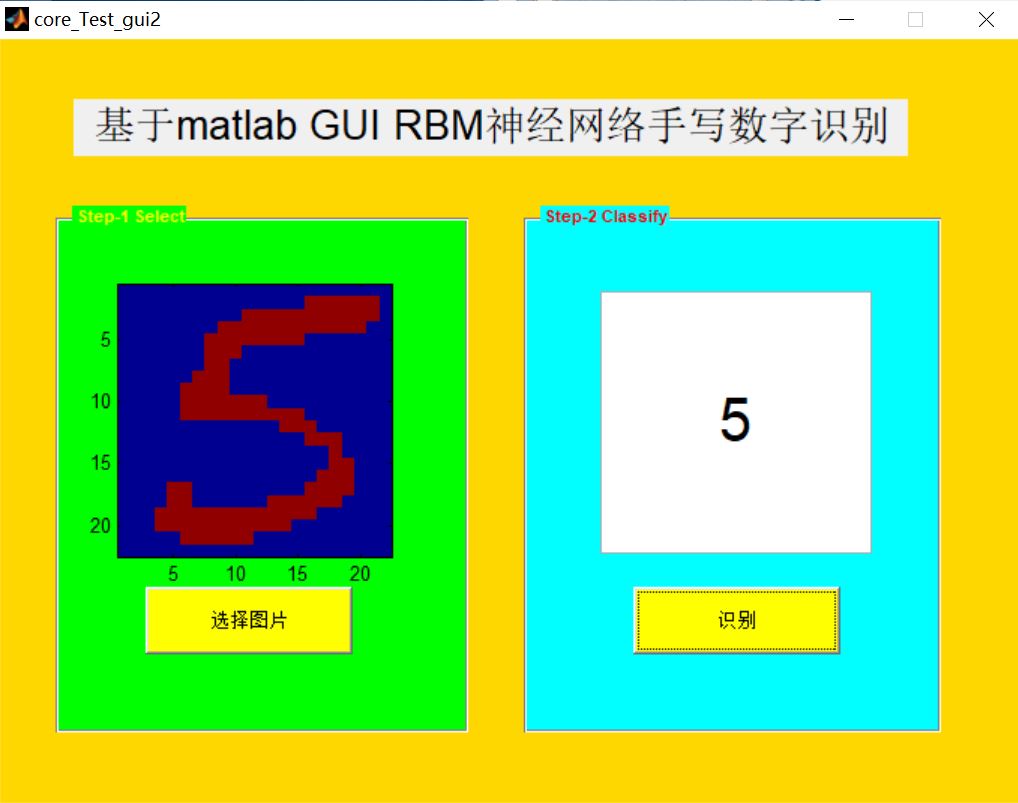

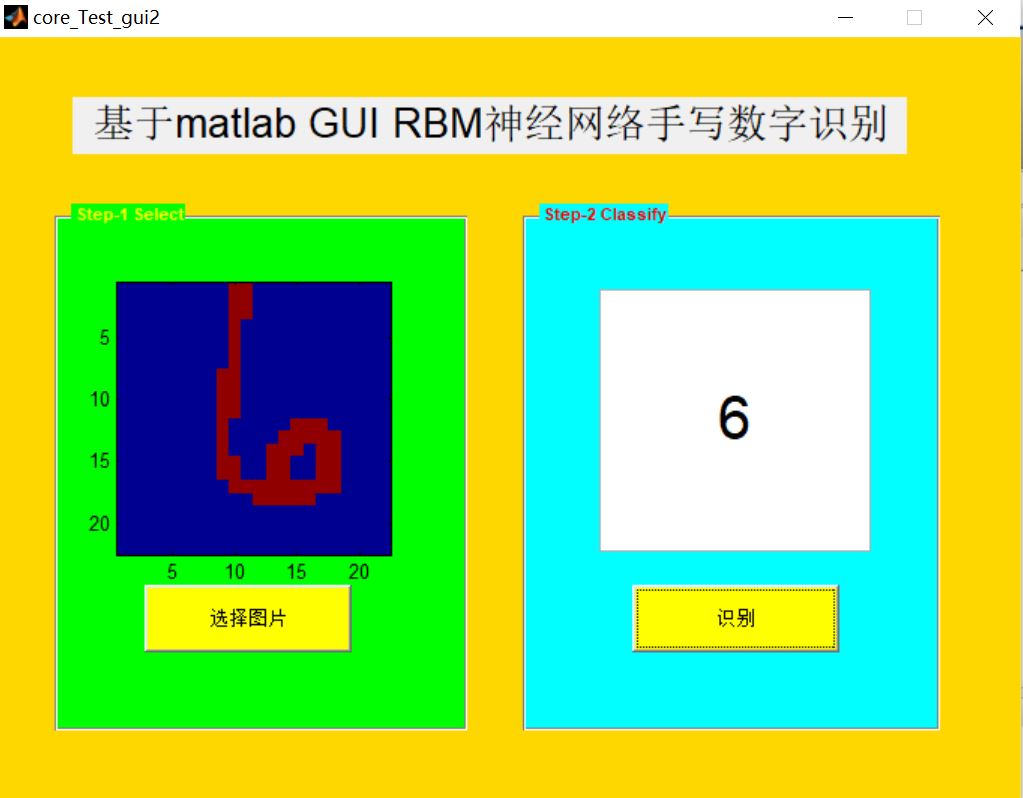

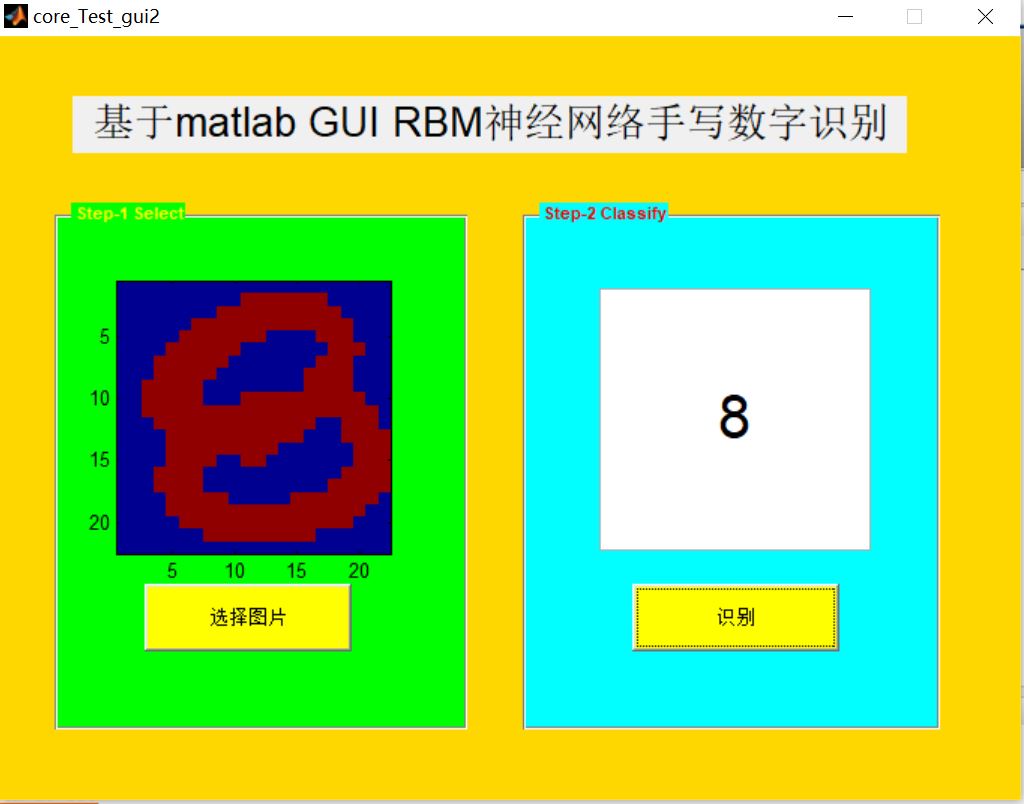

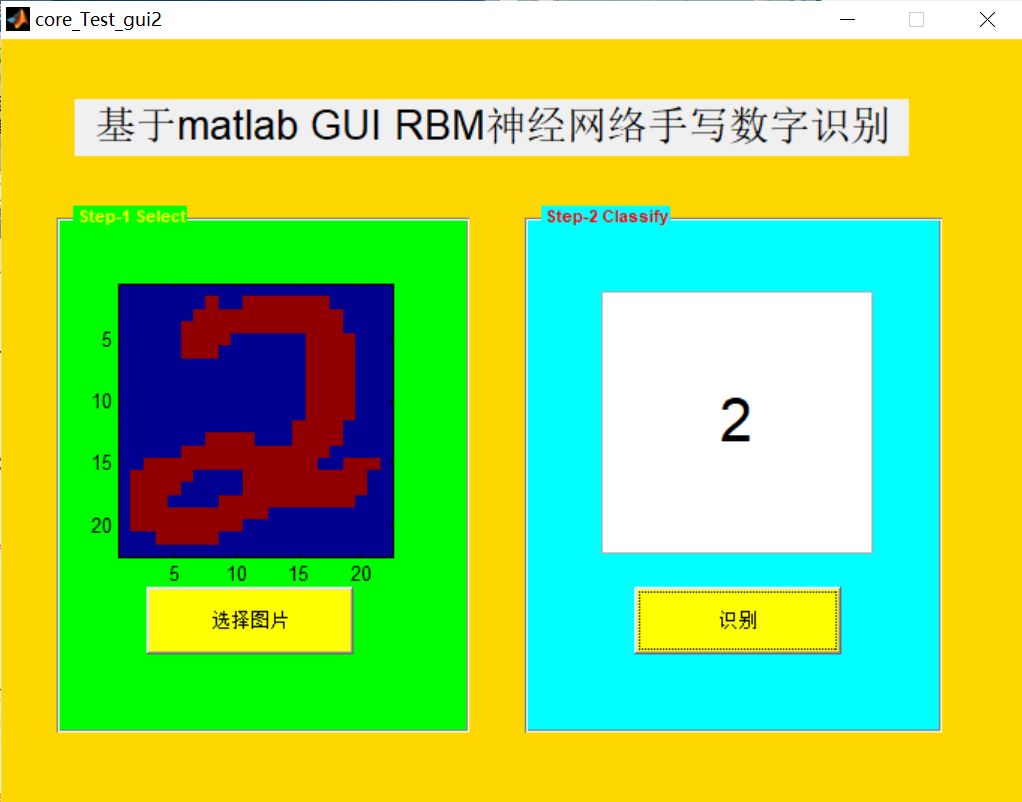

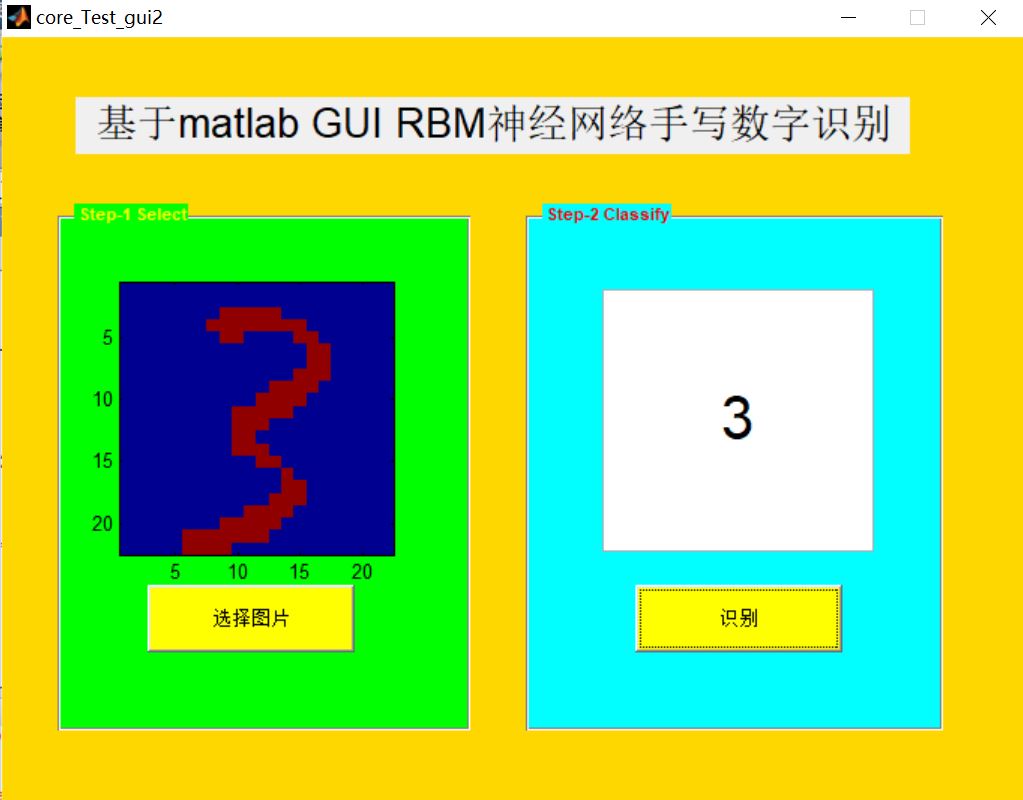

三、运行结果
四、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
