【运动学】基于matlab斜抛物体斜坡射程【含Matlab源码 980期】

举报
海神之光 发表于 2022/05/29 02:03:15 2022/05/29
【摘要】 一、获取代码方式 获取代码方式1: 完整代码已上传我的资源:【运动学】基于matlab斜抛物体斜坡射程【含Matlab源码 980期】 获取代码方式2: 通过订阅紫极神光博客付费专栏,凭支付凭证,私信...

一、获取代码方式

获取代码方式1:
完整代码已上传我的资源:【运动学】基于matlab斜抛物体斜坡射程【含Matlab源码 980期】

获取代码方式2:
通过订阅紫极神光博客付费专栏,凭支付凭证,私信博主,可获得此代码。

备注:
订阅紫极神光博客付费专栏,可免费获得1份代码(有效期为订阅日起,三天内有效);

二、简介

说明了斜抛物体在斜坡上的射程计算方法,求出了最大射程与坡度关系,详细讨论了射程与坡度的关系。通过图片显示射程与射角的关系,最大射程与坡度的关系。

三、部分源代码

%斜抛物体的射程
clear                                  %清除变量
a1=-45;                                %最小坡度
alpha=a1:15:45;                        %斜坡仰角的度数
a=alpha*pi/180;                        %化为弧度数
n=length(a);                           %坡度的个数
theta=a1:5:90;                         %物体射角的度数
th=theta*pi/180;                       %物体射角的弧度数
[A,TH]=meshgrid(a,th);                 %仰角和射角矩阵
S=2*sin(TH-A).*cos(TH)./cos(A).^2;     %射程矩阵(以水平最大射程为单位)
S(S<0)=nan;                            %小于零的射程没有意义(化为非数)
figure                                 %创建图形窗口
%plot(theta,S,'LineWidth',2)            %画射程曲线族
plot(theta,S(:,1),'o-',theta,S(:,2),'d-',theta,S(:,3),'s-',...
    theta,S(:,4),'p-',theta,S(:,5),'h-',theta,S(:,6),'<-',...
    theta,S(:,7),'>-')                 %画射程运动曲线族
grid on                                %加网格
h=legend([repmat('坡度:',n,1),num2str(alpha'),repmat('\circ',n,1)]);%插入坡度图例
fs=16;                                 %字体大小
set(h,'FontSize',fs-2)                 %放大图例
thm=45+alpha/2;                        %最大射程的射角
sm=1./(1+sin(a));                      %最大射程
text(thm,sm,num2str(sm',3),'FontSize',fs)%标记最大射程(保留3)
th0=a1*ones(1,n);                      %最大射程水平线的起点横坐标
hold on                                %保持图像



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

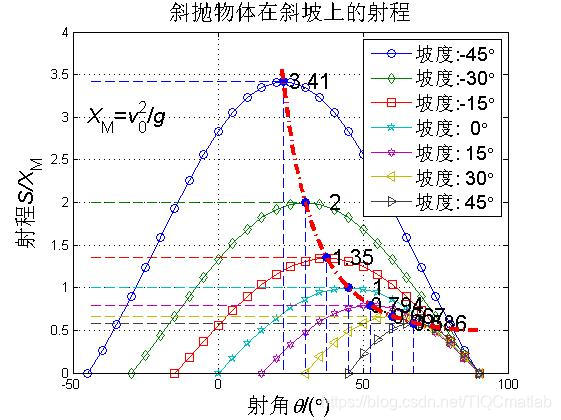

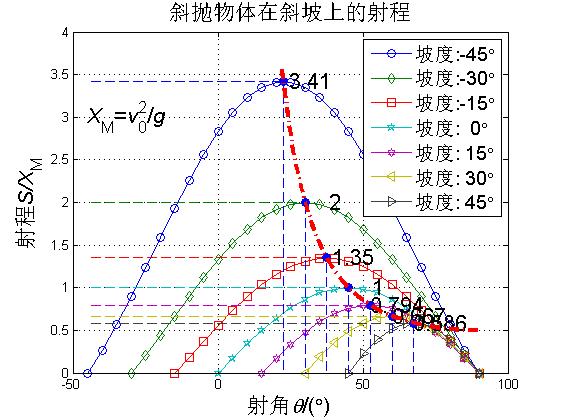

四、运行结果

在这里插入图片描述

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 门云阁.MATLAB物理计算与可视化[M].清华大学出版社,2013.

文章来源: qq912100926.blog.csdn.net,作者:海神之光,版权归原作者所有,如需转载,请联系作者。

原文链接:qq912100926.blog.csdn.net/article/details/117876358
