【模拟信号】基于matlab标准调幅信号产生+解调【含Matlab源码 984期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【模拟信号】基于matlab标准调幅信号产生+解调【含Matlab源码 984期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：
订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、标准调幅信号产生+解调简介

1 调制原理
常规双边带调幅又叫标准调幅，简称调幅（AM）。假设调制信号 m(t) 的平均值为 0，将其加上一个直流分量 A0 后与载波相乘就可以得到AM信号。
调制模型如下图所示：

2 解调原理
对于AM信号来说，使用两种解调方式：相干解调和非相干解调均可。在通常情况下，因为其包络与调制信号 m(t)的形状、波形起伏完全一致。故可以使用实现较为简便的包络检波法来恢复原信号。
包络检波器如下图所示：

其中，利用的原理分别是二极管的单向导通性、电容的高频旁路特性和电容的隔直特性。

三、部分源代码

t0=0.1;
fs=12000; %采样频率
fc=1000;%载波频率
Vm=2;%载波振幅
A0=1;%直流分量
n=-t0/2:1/fs:t0/2;
x=cos(150*pi*n);%调制信号
y2=Vm*cos(2*pi*fc*n);%载波信号
N=length(x);
Y2=fft(y2);
figure(1);
function [b,a] = u_buttap(N,Omegac);
% Unnormalized Butterworth Analog Lowpass Filter Prototype
% --------------------------------------------------------
% [b,a] = u_buttap(N,Omegac);
%      b = numerator polynomial coefficients of Ha(s)
%      a = denominator polynomial coefficients of Ha(s)
%      N = Order of the Butterworth Filter
% Omegac = Cutoff frequency in radians/sec
%
[z,p,k] = buttap(N);
      p = p*Omegac;
      k = k*Omegac^N;
      B = real(poly(z));
      b0 = k;
      b = k*B;
      function [b,a] = imp_invr(c,d,T)
% Impulse Invariance Transformation from Analog to Digital Filter
% ---------------------------------------------------------------
% [b,a] = imp_invr(c,d,T)
%  b = Numerator polynomial in z^(-1) of the digital filter
%  a = Denominator polynomial in z^(-1) of the digital filter
%  c = Numerator polynomial in s of the analog filter
%  d = Denominator polynomial in s of the analog filter
%  T = Sampling (transformation) parameter
%
[R,p,k] = residue(c,d);
p = exp(p*T);
% 注:  wp（或Wp）为通带截止频率   ws(或Ws)为阻带截止频率   Rp为通带衰减  As为阻带衰减
%butterworth低通滤波器原型设计函数  要求Ws>Wp>0    As>Rp>0
function [b,a]=afd_butt(Wp,Ws,Rp,As)
N=ceil((log10((10^(Rp/10)-1)/(10^(As/10)-1)))/(2*log10(Wp/Ws)));
    %上条语句为求滤波器阶数      N为整数
    %ceil 朝正无穷大方向取整






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

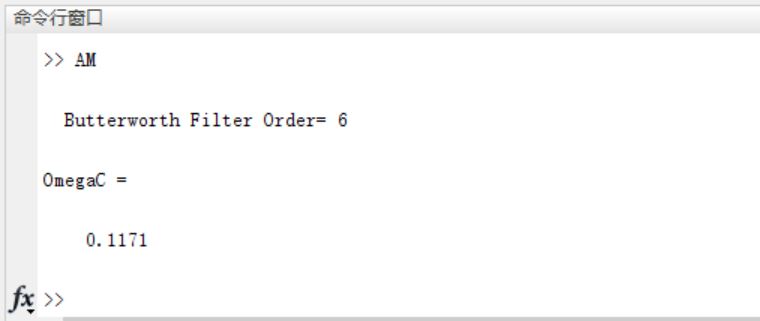

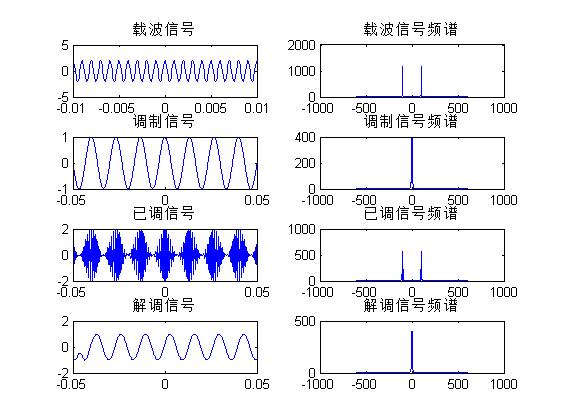

四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
