【图像处理】基于matlab GUI自动报靶系统（重弹孔）【含Matlab源码 973期】

一、打靶仿真系统简介

1 课题描述

2 课题建模过程
a)第一，获取武器的各个参数，并且由这些参数计算武器在方向和高低上的响应公算偏差；
b)第二，射击过程中方向和高低上的偏差呈正态分布。在matlab中取normrnd函数实现改功能（其中，标准差为共算误差）；
c)第三，根据计算值，在靶上作出击中点：靶子的10环半径是0.75m，9环半径是1.75m，以此类推，6环半径是4.75m，6环之外均记为0环，输出每次射击的成绩；
d)第四，计算总环数、平均环数和命中率，命中率为6环以上占10枪的比例。
三、课题实现出现的关键难点
a)刚开始做的时候入手难
由于上课听课不认真，说实话，一开始做程序没法入手，完全不知道该如何进展。
在这种情况下，我先买了一本参考书，并对参考书中仅有的一个实例进行了试验。虽然是完全照抄，但过程中也碰到了不少麻烦，书中有几个对象的tag前后不一致，使得程序无法运行。看了一下书，仔细琢磨后，修改了程序，并成功运行。在这过程中，开始对程序有所了解。
看完GUI那一章，基本上开始有头绪了，然后就开始选定课题，动手设计界面，进行功能上的分析。
选课题的时候也纠结了一下，最后选择了一个4星的题目，确实是因为时间安排上的问题，因为周末还要上双学位的课，平常有什么课也不舍得翘。
b)程序上碰到的问题
因为选题还是蛮简单的，程序上做下来一直很顺利，做图形的时候温习了书中图形的部分，写回调函数的时候温习matlab程序上的一些特点，因为学过c语言，感觉除了matlab有一些特殊的用法，像脚本文件、函数文件，还有几个流程控制语句，其他的都很相似。程序上很快就能上手。
其中碰到几个想实现的功能，如隐去坐标轴、弹出对话框等几个功能，都是上网搜的，经过试验，最后写到了程序当中。
c)声音的添加
这个算是我碰到的比较大的麻烦，加它的时候还以为自己很有创意呢，后来我发现也有同学加了那个功能，但是我在这个过程中确实遇到了很大麻烦。
先有这个想法的时候在网上搜能不能添加背景音乐，发现可以wavread函数，然后在网上找了一段ak47的枪声，没想到这段枪声折腾了我好久。
当然，我知道只能添加.wav格式的音频文件，下载的这段枪声也是.wav格式的，但是怎么也添加不进去。进行调试的时候，进入到wavread函数中，发现了报错跳出来的地方，但是也看不懂。把那一段复制粘贴之后，发现了百度上的一个问题正是关于它的。里面提到有些.wav格式不是标准的格式，可能不能输入到matlab中。我搜索了.wav的内容，确认了这个想法，并下载了转换格式的软件，将这段音频转了n多遍却还是不行。
最后，也是巧合，我在看网页的时候发现windows自带的录音机能够产生标准.wav格式，这就成了我最后的希望。如果这个再不行，我觉得放弃掉加载声音了。当然，最后是成功了。

二、部分源代码

function varargout = shoot_system(varargin)
% SHOOT_SYSTEM M-file for shoot_system.fig
%军用报靶系统主函数

gui_Singleton = 1;
gui_State = struct('gui_Name',       mfilename, ...
                   'gui_Singleton',  gui_Singleton, ...
                   'gui_OpeningFcn', @shoot_system_OpeningFcn, ...
                   'gui_OutputFcn',  @shoot_system_OutputFcn, ...
                   'gui_LayoutFcn',  [] , ...
                   'gui_Callback',   []);
if nargin && ischar(varargin{1})
    gui_State.gui_Callback = str2func(varargin{1});
end

if nargout
    [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
    gui_mainfcn(gui_State, varargin{:});
end



function shoot_system_OpeningFcn(hObject, eventdata, handles, varargin)

handles.output = hObject;
guidata(hObject, handles);


% ---输出返回到命令行.
function varargout = shoot_system_OutputFcn(hObject, eventdata, handles)

varargout{1} = handles.output;


% ---  载入图像，这张靶图像没有弹点痕迹
function pushbutton1_Callback(hObject, eventdata, handles)

global before
global num
num=0;
B=imread('b1.jpg');
axes(handles.axes1);
imshow(B)
before=B;



% --- 在图像处理，去除噪声，圆心坐标与各个靶环间隔的检测.
function pushbutton2_Callback(hObject, eventdata, handles)

global before
global rc
global x_center
global y_center
global lamda


J=double(im2bw(before,0.5));
J=medfilt1(J,4);
B=[0 1 0;1 1 1;1 0 1];
A=imdilate(J,B);
[x,y]=size(A);

[L,m] = bwlabel(A,8);
zuobiao=zeros(m,2);
n=1;
for i=1:m
    [r,c] = find(L==i);
    rc=[r c];
    a1=max(r);
    a2=min(r);
    a=a1-a2;%
    r1=a/2;
    test1=(a1+a2)/2;
    b1=max(c);
    b2=min(c);
    b=b1-b2;%
    r2=b/2;
    test2=(b1+b2)/2;
    deta=abs(b-a);%
    if(deta/((a+b)/2)<1/100 && (a1-a2)/x<0.8)
        zuobiao(n,1)=test1;
        zuobiao(n,2)=test2;
        banjing(n,1)=r1;
        banjing(n,2)=r2;
        n=n+1;
    end
end
n=n-1;
x_count=0;
y_count=0;
for j=1:n
    x_count=x_count+zuobiao(j,1);
    y_count=y_count+zuobiao(j,2);
end

x_center=x_count/n;
y_center=y_count/n;


banjing_1=zeros(1,n);
for i=1:n
    banjing_1(i)=(banjing(i,1)+banjing(i,2))/2;
end
banjing_2=sort(banjing_1);
count=0;
for i=1:(n-1)
    count=count+abs(banjing_2(i)-banjing_2(i+1));
end

lamda=count/(n-1);
msgbox('处理完成！')



% --- 模拟打靶，方法是把有弹点图像叠加到源图像中
function pushbutton3_Callback(hObject, eventdata, handles)

global num
global after
num=num+1;
 NUM=7;
  for i=1:NUM
     switch num
         case{1}
             after=imread('b2.jpg');
             axes(handles.axes1);
             imshow(after);
             break
         case{2}
             after=imread('b3.jpg');
             axes(handles.axes1);
             imshow(after);
               break
         case{3}
             after=imread('b4.jpg');
             axes(handles.axes1);
             imshow(after);
               break
         case{4}
             after=imread('b5.jpg');
             axes(handles.axes1);
             imshow(after);
               break
         case{5}
             after=imread('b6.jpg');
             axes(handles.axes1);
             imshow(after);
               break
         case{6}
             after=imread('b7.jpg');
             axes(handles.axes1);
             imshow(after);
               break
         case{7}
             after=imread('b8.jpg');
             axes(handles.axes1);
             imshow(after);

      end

 end






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

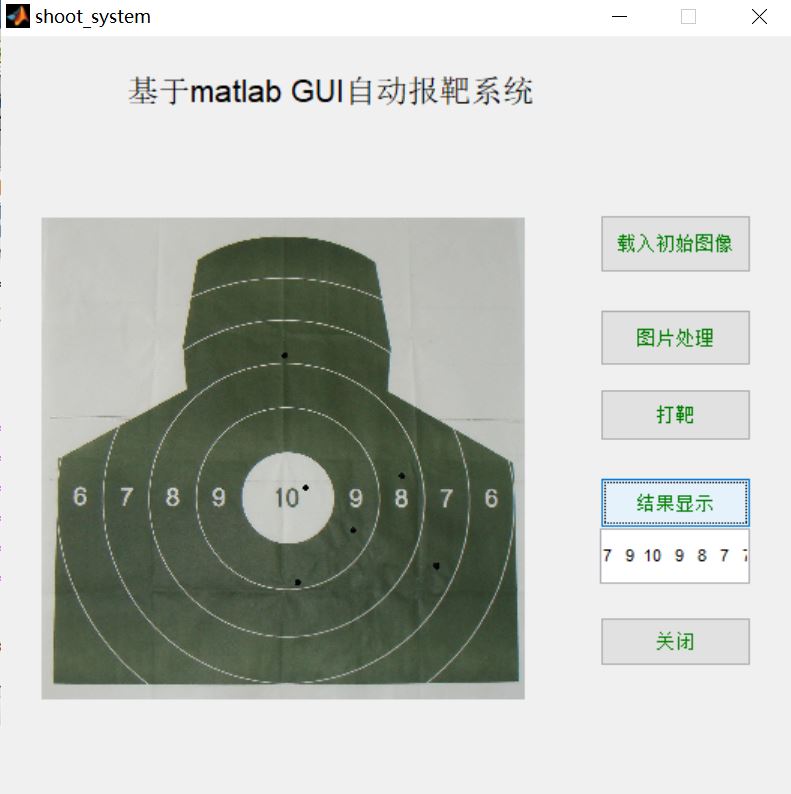

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
[5]陈浩,方勇,朱大洲,王成,陈子龙.基于蚁群算法的玉米植株热红外图像边缘检测[J].农机化研究. 2015,37(06)
